での エンタープライズのモデリングと可視化 の探索 EA ワークスペース
EA ワークスペース のエンタープライズのモデリングと可視化機能は、作図およびモデリング機能に役立ち、IT の将来の状態とビジネスランドスケープとの関係をモデル化できるようにします。
EA ワークスペース のエンタープライズのモデリングと可視化 [com.snc.apm_modelling_tool] 機能を使用して、アプリケーション階層の図を作成し、それらをアーキテクチャアーティファクトに関連付けることができます。これらの図により、意思決定者は情報に基づいた意思決定を行うことができます。
アプリケーション階層の図を作成すると、次のことに役立ちます。
- 視覚的表現:図とモデルは、複雑な企業構造、プロセス、および関係を視覚的に表現します。この視覚的表現は、経営幹部や IT などのステークホルダーが組織の複雑さを理解するのに役立ちます。
- 効果的なコミュニケーション: 図は、技術的な利害関係者と技術者以外の利害関係者の間のギャップを埋める共通言語として機能します。これにより、組織内のさまざまなチームや部門間の効果的なコミュニケーションとコラボレーションが可能になります。
- 意思決定の改善:ダイアグラム作成とモデリング機能により、意思決定者は情報に基づいた意思決定を行うことができます。戦略やプロジェクトを実装する前に、提案された変更の影響を評価し、さまざまなシナリオを評価して、潜在的なリスクを特定できます。
- ビジネスゴールとの整合性:図とモデルは、IT イニシアチブを全体的なビジネスゴールに合わせるのに役立ちます。ビジネスの全体像を示し、IT への投資がビジネス目標と戦略的に整合していることを確認します。
- 変更管理:モデリング機能は、変更が企業全体にどのように影響するかを示すことで、変更管理を容易にします。これにより、中断を最小限に抑えてスムーズに実行される変換を計画および実行できます。
- 規制とガバナンスのコンプライアンス:多くの規制機関や標準化団体は、ドキュメントとアーキテクチャガイドラインの遵守を要求しています。モデリングは、アーキテクチャアーティファクトを管理するための構造化されたフレームワークを提供することで、コンプライアンスとガバナンスの検証に役立ちます。
- 効率性とコスト削減:冗長性を特定し、プロセスを最適化し、運用を合理化することで、モデリングと作図を行うことで、コスト削減と運用効率の向上につながります。
エンタープライズのモデリングと可視化 アプリケーションのインストール
ServiceNow Storeからエンタープライズのモデリングと可視化 [com.snc.apm_modelling_tool] をインストールできます。

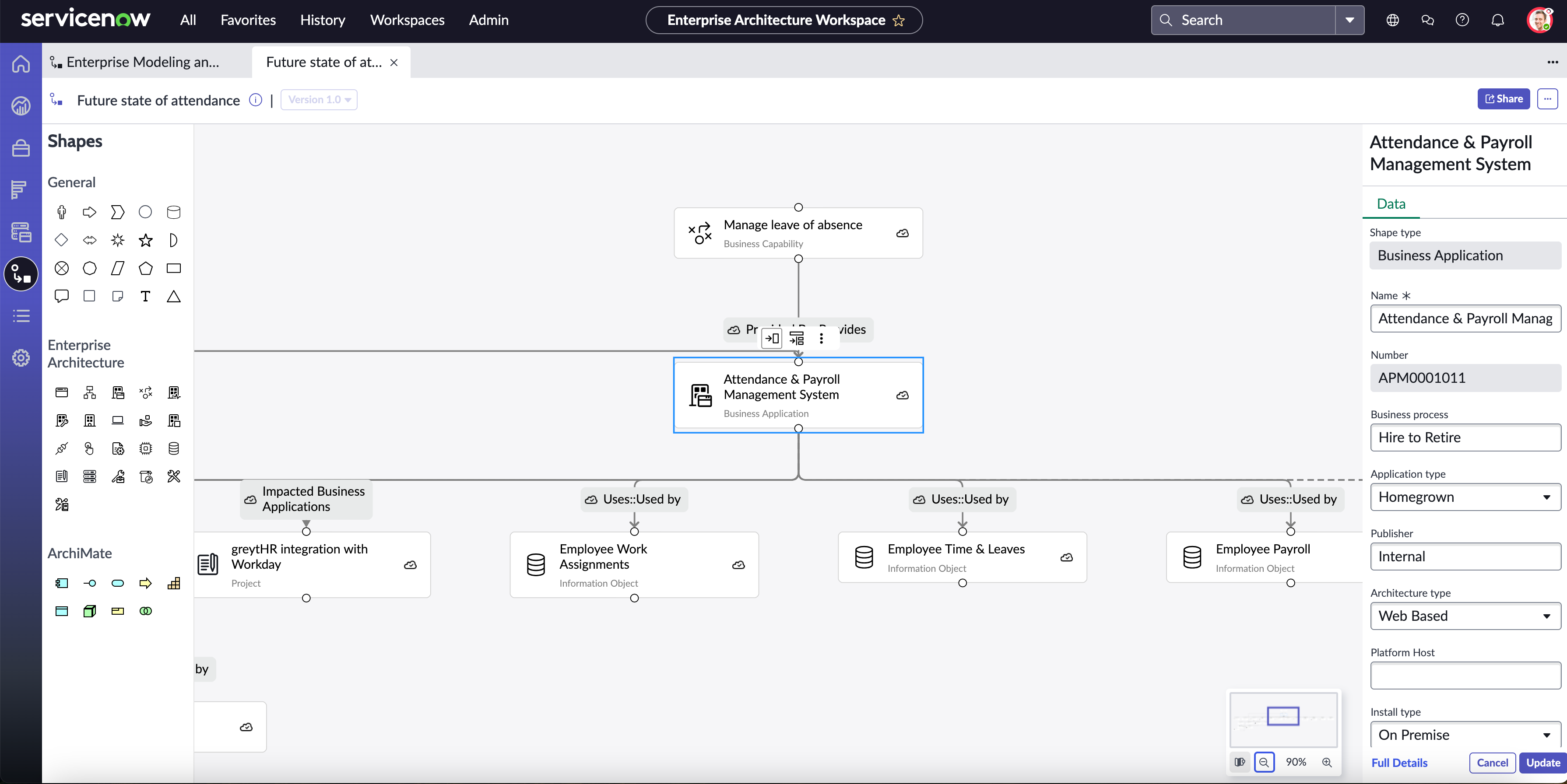

図の操作

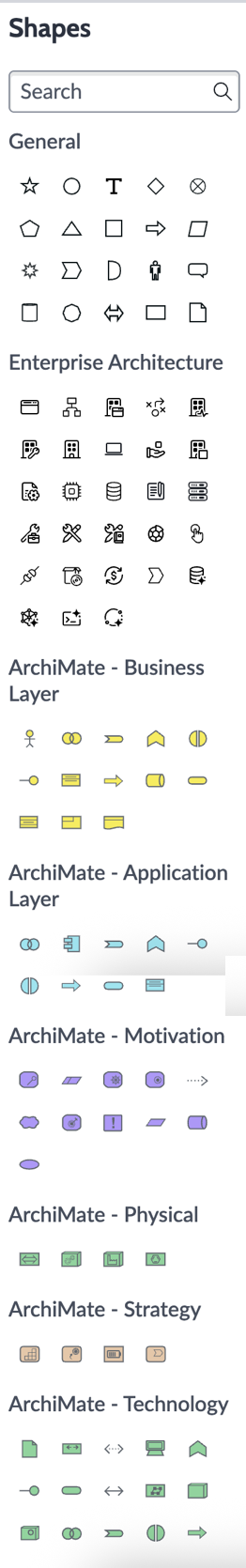

- 図形: このセクションでは、さまざまな種類の図形を使用して図を作成できます。利用可能な形状は次のとおりです。
- 一般的な形状
- [エンタープライズアーキテクチャ] 図形
- ArchiMate® 図形(ArchiMateはThe Open Groupの登録商標です)
図形をキャンバスに追加するには、図形を選択するか、[ 図形 ] パレットからキャンバスに図形をドラッグします。
図形を選択してから、図形のエッジまたはコーナーハンドルをドラッグして、図形のサイズを調整することもできます。外側に引っ張るとシェイプのサイズが大きくなり、内側にドラッグするとサイズが小さくなります。
- [コネクタ ラインのラベル] : ダイアグラム内の図形間のコネクタ ラインを選択し、[ テキストを追加する場合に選択 ] アイコンを選択して、コネクタ ラインのラベルを追加します。

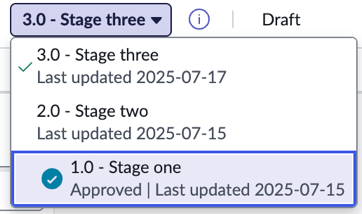

- バージョン:このフィールドを使用すると、図の異なるバージョンを表示して開くことができます。
- 詳細を表示:このオプションを使用して、バージョンラベル、説明、予定されているロールアウト日など、ダイアグラムのバージョン固有の詳細を表示します。

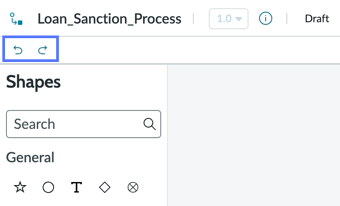

- 元に戻す と やり直し:このオプションを使用して、図に加えられた最近の変更を元に戻したり、元に戻したりします。キーボードショートカットを使用して、元に戻すアクションとやり直しアクションを実行することもできます。
- 共有:このオプションを使用して、ダイアグラムを同僚と共有します。
- 変更を収容:図をリポジトリに同期するには、このオプションを使用します。このオプションは、ダイアグラムが承認されている場合にのみ使用できます。
- 新規バージョンとして保存:このオプションを使用して、同じアーティファクト内にダイアグラムのバージョンを作成します。
- 複製:既存の図を複製し、新しいアーティファクトとして保存するには、このオプションを使用します。

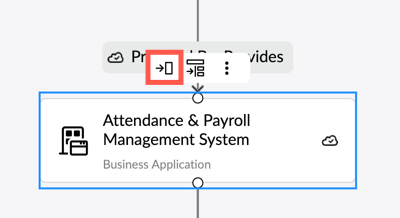

- サイドパネルを開く:ダイアグラム内の図形を選択すると、このオプションが表示されます。選択したオブジェクトの詳細をサイドパネルで開くには、このオプションを使用します。図形が既存の ServiceNow 要素に接続されている場合、詳細はデータベースからフェッチされ、サイドパネルに表示されます。必要に応じて詳細を更新します。[完全な詳細] リンクを選択して、完全なフォームを開くことができます。

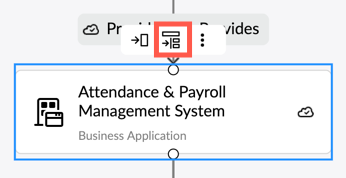

- 関連レコードを追加 - ダイアグラム内の図形を選択すると、このオプションが表示されます。このオプションを使用して、選択したオブジェクトを参照してオブジェクトとその関係をフェッチして追加します。

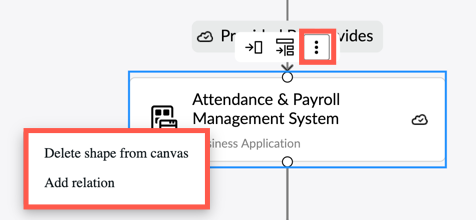

- その他のアクション:3 点メニューを選択すると、次のオプションが表示されます。
- キャンバスから図形を削除して 、選択した図形をキャンバスから削除します。
- [関係を追加 ] を選択して、選択したオブジェクトを参照する関係を追加します。
