ストリームコネクト ダッシュボードの使用
ストリームコネクト統合の詳細な統計情報を表示します。ServiceNow® ストリームコネクトダッシュボードを使用して、プロデューサーとコンシューマーを管理し、データ使用状況を表示し、トピックとレプリケーターを作成または編集します。
- 単一のアプリケーションで複数の ストリームコネクト 統合を管理します。
- 詳細なチャート、リスト、統計情報を使用して、統合でデータがどのように使用および処理されているかについてのインサイトを取得できます。
- 過去 13 か月間の合計データ使用量、1 か月あたりのデータ使用量、およびトピック別のデータ使用量を表示します。
- 簡素化されたインターフェイスを使用して、トピック、プロデューサー、コンシューマー、レプリケーターを編集します。
ストアでアプリを要求する
ServiceNow Store Web サイトにアクセスして利用可能なすべてのアプリを表示し、ストアにリクエストを送信する方法について確認してください。リリースされたすべてのアプリのリリースノート情報については、「ServiceNow Storeバージョン履歴のリリースノート」を参照してください。
Workflow Data Fabricサブスクリプション
このアプリケーションには、 Workflow Data Fabric サブスクリプションと ストリームコネクト サブスクリプションが必要です。詳細については、「https://www.servicenow.com/now-platform/workflow-data-fabric.html」を参照してください。
ストリームコネクトダッシュボードの構成
ダッシュボードを表示するには、次に移動します: .
- [データ使用量] タブを含む [概要] セクション。
- トピック
- コンシューマー
- プロデューサー
- メッセージレプリケーション
- トピックレプリケーション
- アラート

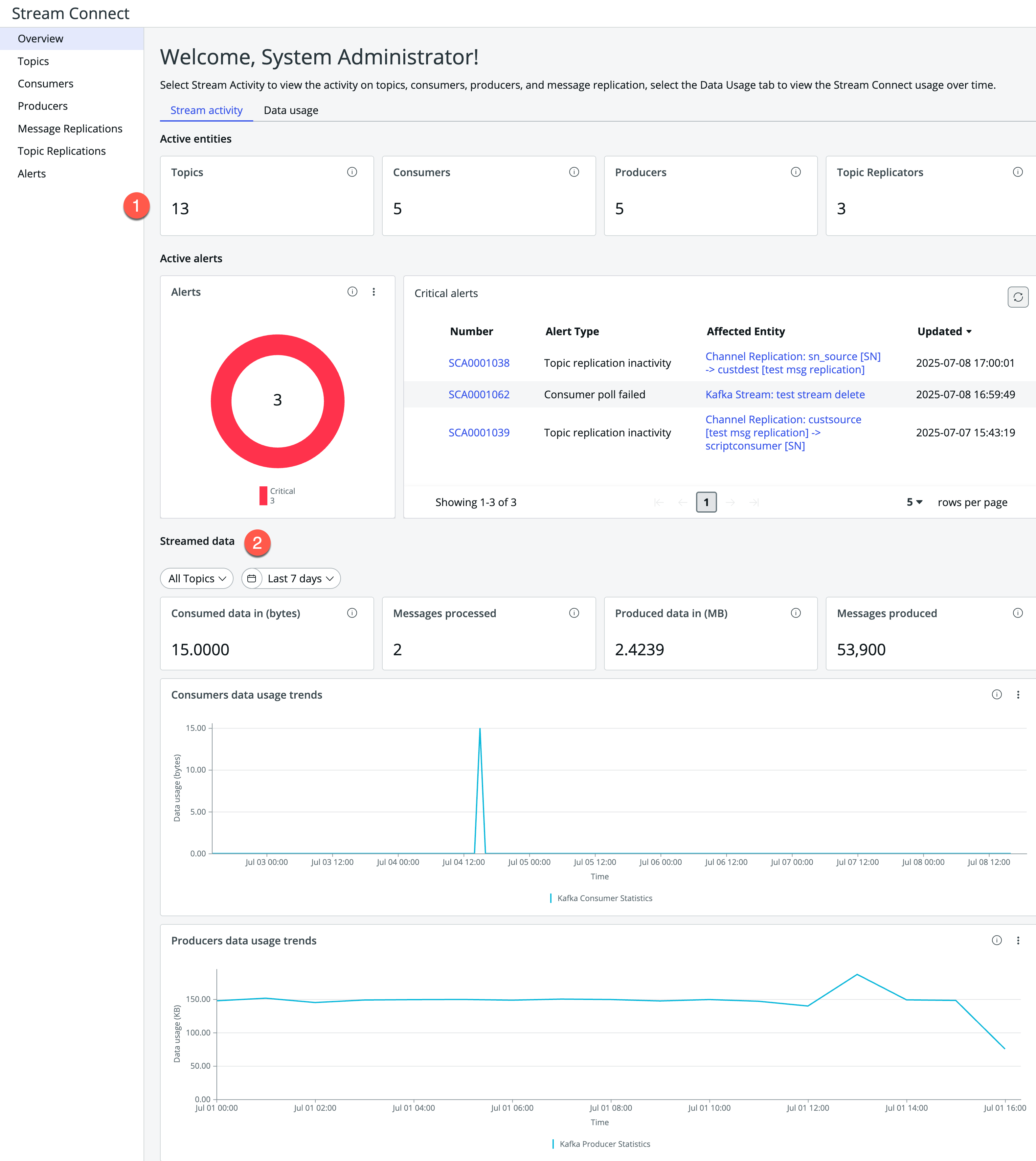

[概要] セクション
ストリームコネクト 統合に関する詳細情報を表示します。
- [ストリームアクティビティ] タブには、トピック、コンシューマー、プロデューサー、レプリケーター、およびアラートのアクティビティが表示されます。
- [データ使用量] タブには ストリームコネクト 経時的な使用状況が表示されます。
- 1. アクティブなエンティティとアラート
- [アクティブなエンティティ] セクションには、作成されたトピック、コンシューマー、プロデューサー、およびトピックレプリケーターの数が表示されます。[アクティブアラート] セクションには、アクティブなアラートの合計数と、各アラートの数、タイプ、影響を受けるエンティティ、および更新日が表示されます。
- 2. ストリーミングデータの概要
-
次のチャートを表示します。
- 消費済みデータ:消費されたデータの合計量 (GB)。
- 処理されたメッセージ数：処理されたメッセージの合計数。
- 生成データ:生成されたデータの合計数 (GB 単位)。
- 生成されたメッセージ: 生成されたメッセージの合計数。
- コンシューマーデータ使用量の傾向:過去 7 日間にコンシューマーが使用したデータ量 (MB)。
- プロデューサーデータ使用傾向:過去 7 日間にプロデューサーが使用したデータ量 (MB)。
単一の選択したトピック、またはすべてのトピックを組み合わせたデータを表示できます。また、過去 24 時間、過去 2 日間、過去 7 日間のデータを表示したり、カスタム範囲を設定したりして、データを時間別に整理することもできます。

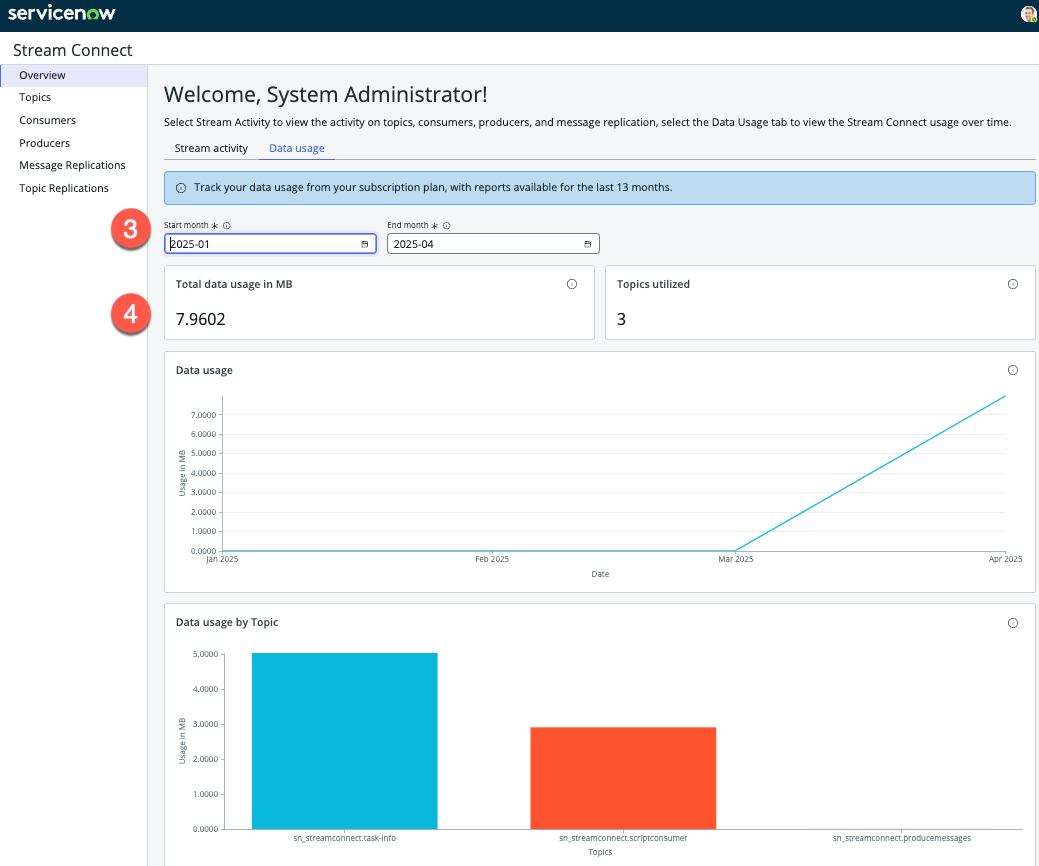

- 3. 月セレクター
- 開始月と終了月を選択して、経時的なデータ使用量を表示します。データ使用履歴は、過去 12 か月と当月について確認できます。
- 4. データ使用量の詳細
- 次のチャートを表示します。
- 合計データ使用量 (MB):選択した月の合計データ使用量。
- 使用トピック数 (Topics used):選択した月にデータが使用されたトピックの合計数。
- データ使用量:選択した月の 1 か月あたりのデータ使用量。
- トピック別のデータ使用量:選択した月のトピックごとのデータ使用量。
トピック
トピックを表示し、トピックを追加、編集、またはエクスポートします。

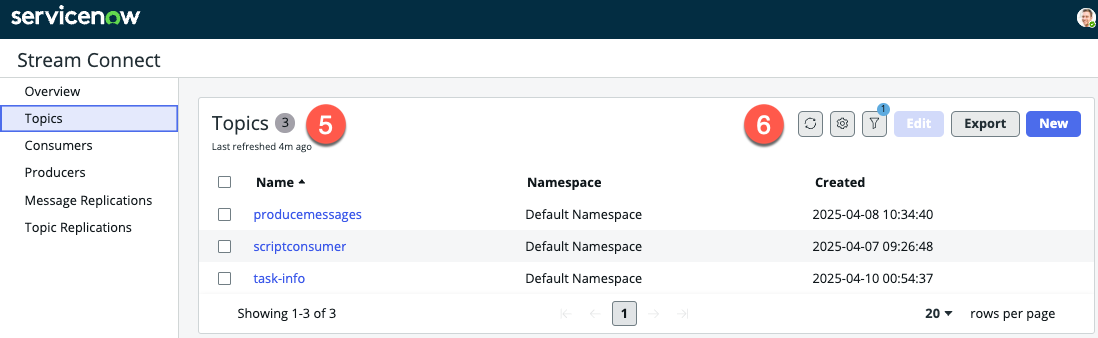

- 5. トピックリスト
- すべてのトピックと、各トピックの名前、名前空間、作成日が表示されます。
- 6. アクションボタン
- さまざまなタスクを実行するために使用できるいくつかのボタンが含まれています。トピックのリストの更新、リスト列の編集または列幅のリセット、リストフィルターの表示または編集を行います。トピックを編集したり、トピックをエクスポートしたり、新しいトピックを作成したりするボタンもあります。
- トピックを編集するには、リストからトピックを選択し、[編集] ボタンを選択してから、Kafka トピックフォームの編集のフィールドに入力します。
- 新しいトピックを作成するには、[新規] を選択し、新しい Kafka トピックフォームの作成のフィールドに入力します。
リストからトピックを選択して、そのトピックの詳細情報を表示できます。

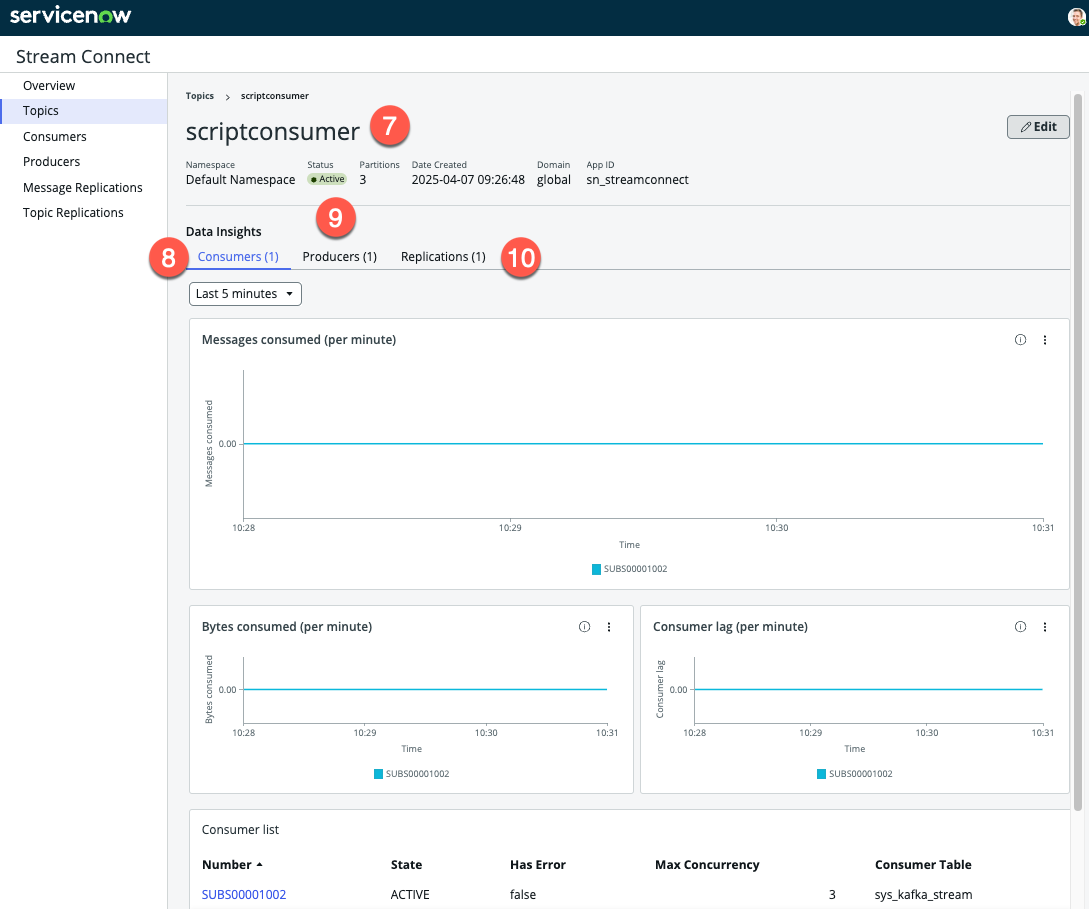

- 7. [トピック情報] セクション
- トピックの名前、名前空間、ステータス、パーティション数、作成日、ドメイン、アプリ ID など、トピックに関する詳細を表示します。このページから直接トピックを編集できる [編集 ] ボタンもあります。
- 8. [データインサイト] セクションの [コンシューマー] タブ
-
次のチャートを表示します。
- 消費メッセージ数 (1 分あたり)：選択したトピックでコンシューマーによって消費されたメッセージの合計数。
- 消費バイト数 (1 分あたり)：消費された合計バイト数。
- コンシューマーラグ (1 分あたり)：このトピックグループ内のコンシューマー別のコンシューマーラグ。
[コンシューマー] タブには、トピックに関連付けられたコンシューマーを一覧表示する [コンシューマー] リストもあります。各コンシューマーは、その番号、ステータス、エラーステータス、最大同時実行、およびコンシューマーテーブルとともに一覧表示されます。コンシューマー番号を選択すると、そのコンシューマーの追加の詳細を表示できます。
- 9. [データインサイト] セクションの [プロデューサー] タブ
-
[プロデューサー] タブには、次のチャートが表示されます。
- 生成されたメッセージ: 生成されたメッセージの合計数。1 時間ごとに更新されます。
- 生成されたバイト数 (バイト):生成された合計バイト数。1 時間ごとに更新されます。
[プロデューサー] タブには、トピックに関連付けられたプロデューサーと、各プロデューサーの名前、タイプ、ID、テーブル、およびドメインを一覧表示するプロデューサーリストもあります。プロデューサーを選択すると、追加の詳細を表示できます。
- 10. [データインサイト] セクションの [レプリケーション] タブ
- トピックに関連付けられたトピックレプリケーションと、各レプリケーションの名前、トピック名、方向、ステータス、アクティブかどうか、およびエラーメッセージを表示します。レプリケーション名を選択すると、そのトピックレプリケーションのその他の詳細を表示できます。
コンシューマー
コンシューマーを表示および管理します。

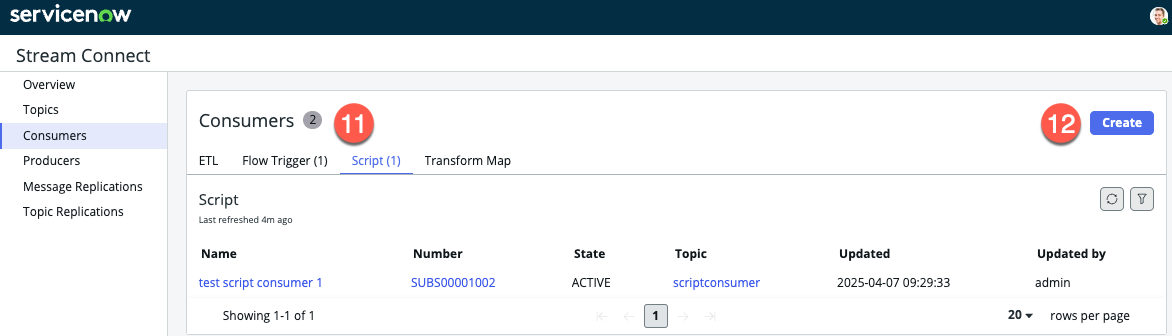

- 11. コンシューマーリスト
- すべてのコンシューマーをタイプ別に表示します。可能なタイプは次のとおりです。
- ETL
- フロートリガー
- スクリプト
- 変換マップ
- 12. [作成] ボタン
- 新しいコンシューマー を作成するには 、このボタンを選択し、作成するコンシューマーのタイプを選択してから、コンシューマーのフォームのフィールドに入力します。フォームフィールドの説明については、「ETL コンシューマー」、「変換マップコンシューマー」、または「スクリプトコンシューマー」のページを参照してください。注:フロートリガーコンシューマーを作成する場合、入力するフォームはありません。代わりに、ダッシュボードで ワークフロースタジオ が開き、そこでフロートリガーをビルドできます。詳細なガイドについては、「Create a flow with a Kafka Message trigger」を参照してください。
リストからコンシューマーを選択すると、そのコンシューマーの詳細情報を表示できます。

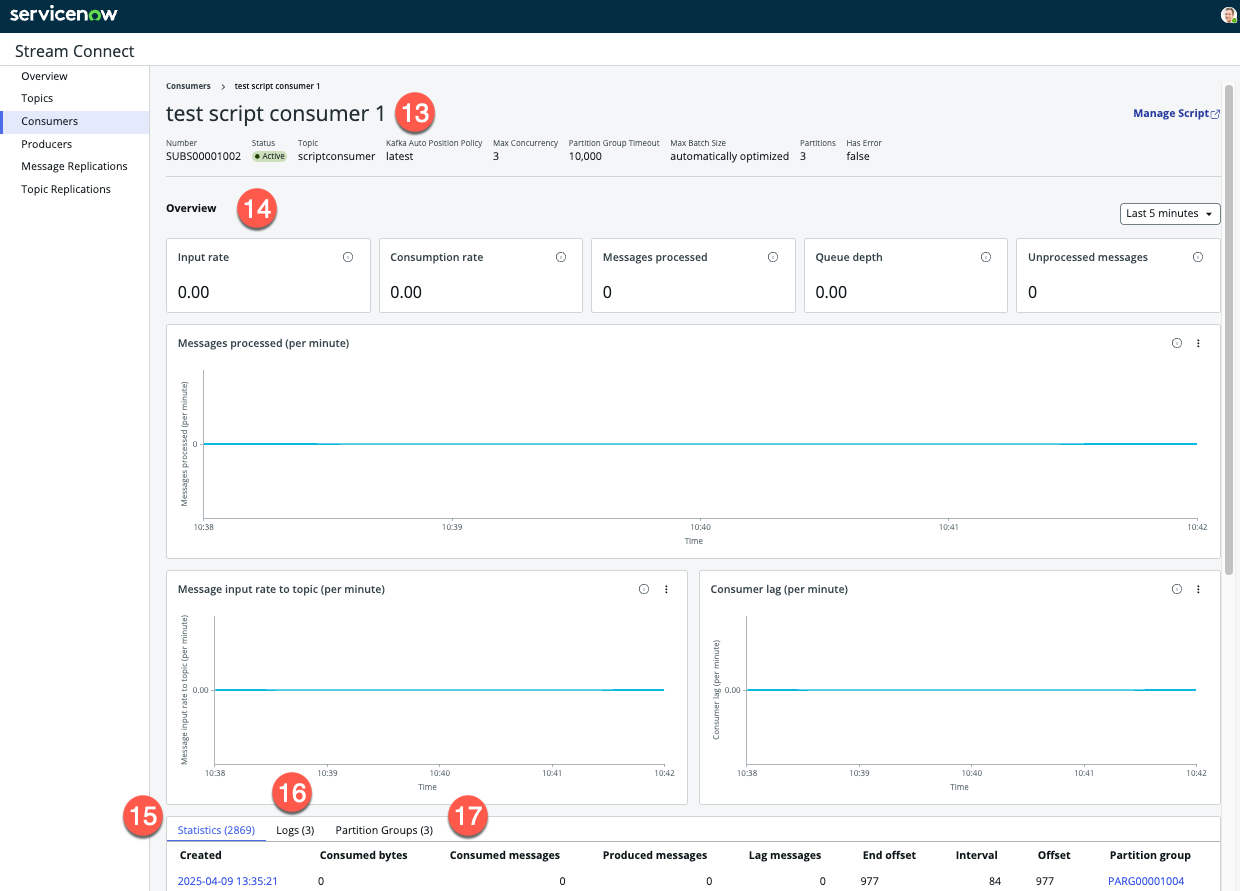

- 13. [コンシューマー情報] セクション
- コンシューマーに関する詳細を表示します。コンシューマーの数、ステータス、関連トピック、Kafka 自動位置ポリシー、最大並行処理性、パーティショングループのタイムアウト、最大バッチサイズ、パーティション、エラーフラグなどが含まれます。
- 14. 概要
- コンシューマーの入力と消費率、処理されたメッセージ、キュー深度、未処理のメッセージを表示します。また、次のチャートも表示されます。
- 処理されたメッセージ数 (1 分あたり)：処理されたメッセージの合計数。
- トピックへのメッセージ入力 (1 分あたり)：トピックに入力されたメッセージの合計数。
- コンシューマーラグ (1 分あたり)：選択したコンシューマーのラグ。
- 15. [統計情報] タブ
- コンシューマー統計情報を表示します。作成日、消費バイト数、消費メッセージ数、生成メッセージ数、遅延メッセージ数、終了オフセット、間隔、オフセット、パーティショングループなどが含まれます。
- 16. [ログ] タブ
- 作成されたログと各ログのレベル、メッセージ、ソースを表示します。
- 17. [パーティショングループ] タブ
- パーティショングループを、各パーティションの番号、最初と最後のパーティション、ポーリング時間、1 秒あたりの生成数、キュー深度、入力レートとともに表示します。
プロデューサー
プロデューサーを表示、フィルター、およびエクスポートします。

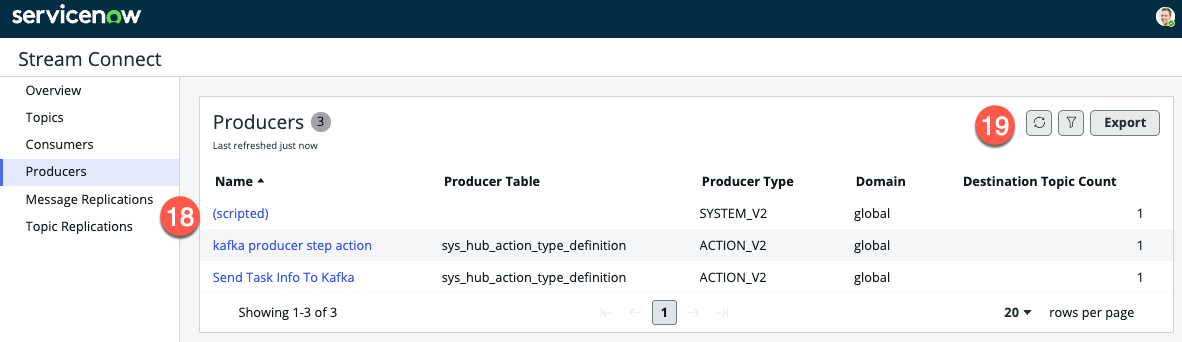

- 18. プロデューサーリスト
- すべてのプロデューサーと、各プロデューサーの名前、テーブル、タイプ、ドメイン、および宛先トピック数を表示します。
- 19. アクション ボタン
- プロデューサーのリストの更新、リストフィルターの表示または編集、プロデューサーの エクスポート に使用できるいくつかのボタンが含まれています。
リストからプロデューサーを選択すると、そのプロデューサーの詳細情報を表示できます。

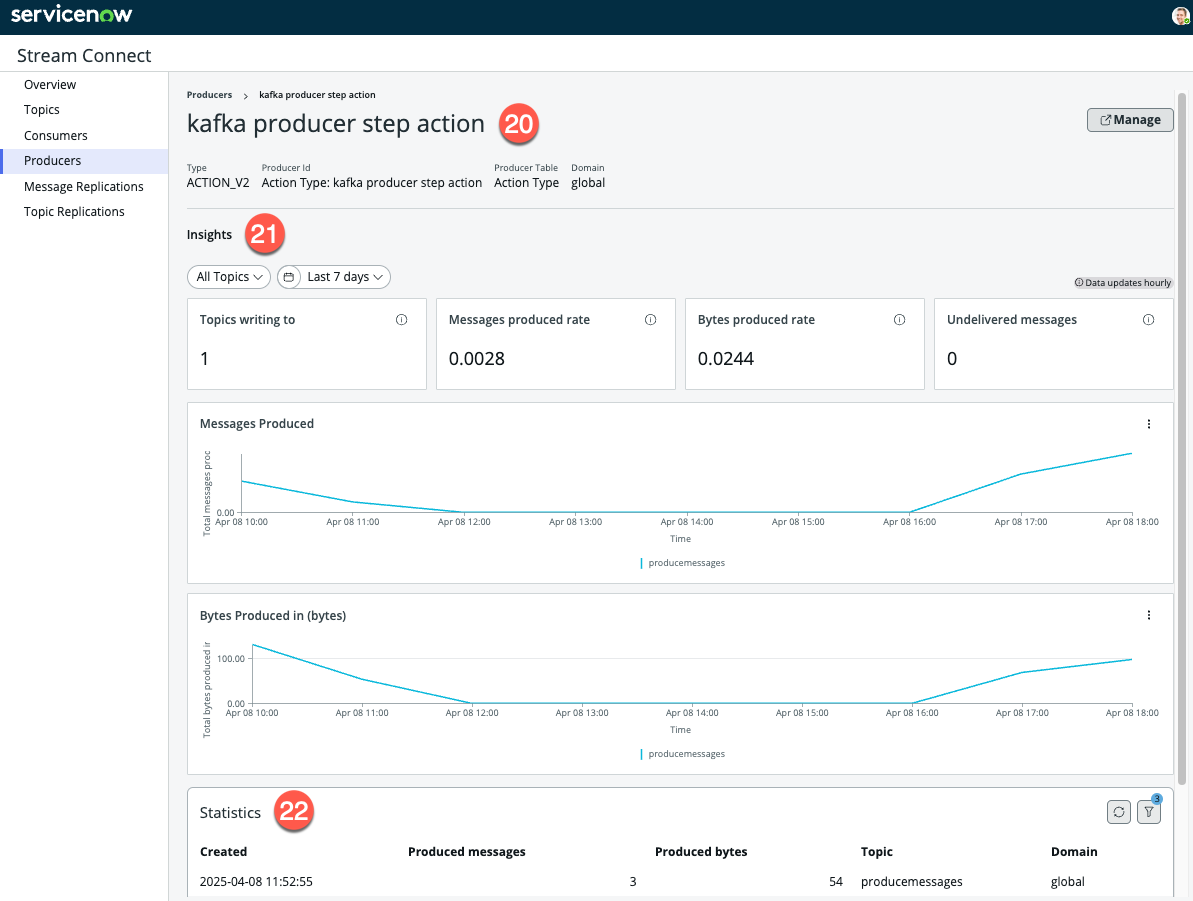

- 20. [プロデューサー情報] セクション
- タイプ、ID、テーブル、ドメインなど、プロデューサーに関する詳細を表示します。[管理] ボタンもあります。[管理] ボタンは、メッセージを生成した対応するエンティティにリダイレクトされます。たとえば、ビジネスルールプロデューサーに 「管理 」と入力すると、sys_scriptレコードが開きます。フローアクションに 「管理 」と入力すると、そのアクションが ワークフロースタジオで開きます。バックグラウンドスクリプトの場合、実行されたスクリプトはシステムのどこにも保存されないため、[ 管理 ] ボタンは無効になります。
- 21. インサイト
- 次のデータを表示します。
- 書き込み先のトピック: プロデューサーが書き込み中のトピックの合計数。
- メッセージ生成率:1 秒あたりに生成されるメッセージの平均数。
- バイト生成率:1 秒あたりに生成される平均バイト数。
- 未配信メッセージ:プロデューサーの未配信メッセージの合計数。
- 生成されたメッセージ: 過去 7 日間に生成されたメッセージの数を表示します。
- 生成バイト数:過去 7 日間に生成されたバイト数を表示します。
- 22. 統計情報
- 日付、生成されたメッセージとバイトの数、トピック、ドメインなど、プロデューサーの統計情報を表示します。
メッセージレプリケーション
メッセージレプリケーションを表示し、メッセージレプリケーションを追加、編集、またはエクスポートします。

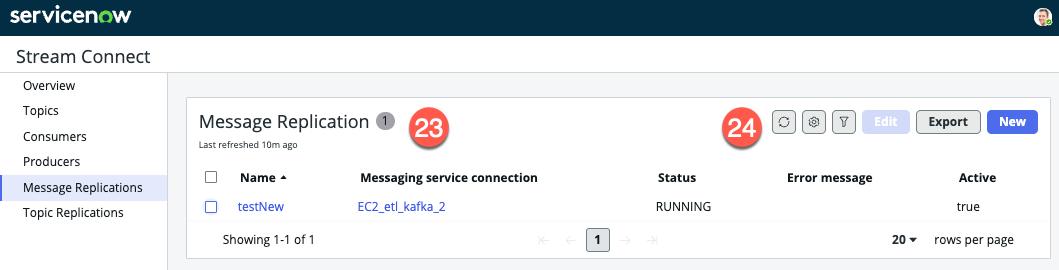

- 23. メッセージレプリケーションのリスト
- すべてのメッセージレプリケーションと、各レプリケーションの名前、メッセージングサービス接続、ステータス、エラーメッセージ (存在する場合)、アクティブかどうかを表示します。
- 24. アクション ボタン
- さまざまなタスクを実行するために使用できるいくつかのボタンが含まれています。メッセージレプリケーションのリストの更新、リスト列の編集または列幅のリセット、リストフィルターの表示または編集を行います。また、メッセージレプリケーションを編集したり、メッセージレプリケーションをエクスポートしたり、新しいメッセージレプリケーションを作成したりするボタンもあります。
- メッセージレプリケーションを編集するには、リストからレプリケーションを選択し、[編集] ボタンを選択して、メッセージレプリケーションフォームの編集のフィールドに入力します。
- 新しいメッセージレプリケーションを作成するには、[新規] を選択し、新しいメッセージレプリケーションフォームの作成のフィールドに入力します。
メッセージレプリケーションを選択すると、レプリケーションの名前、メッセージングサービス接続、ステータス、エラーメッセージ (存在する場合)、アクティブかどうかを表示できます。関連する Kafka トピックレプリケーションを表示することもできます。
トピックレプリケーション
トピックレプリケーションを表示し、トピックレプリケーションを追加、編集、またはエクスポートします。

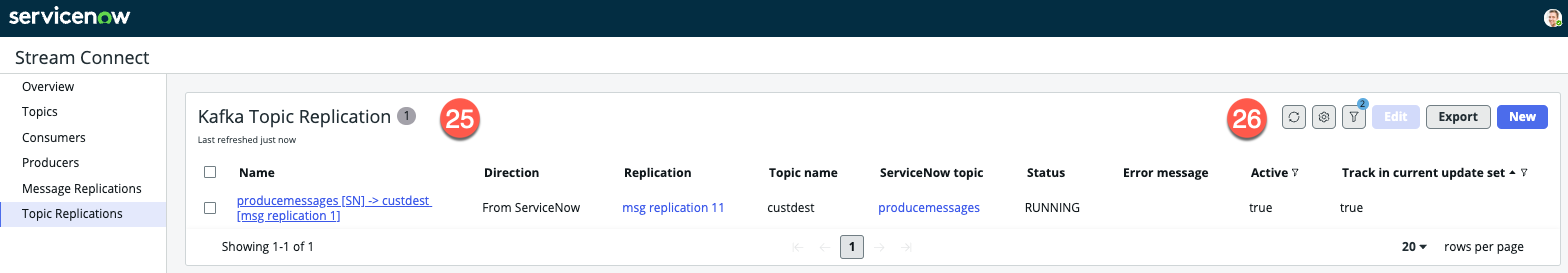

- 25. [トピックレプリケーション] リスト
- すべてのトピックレプリケーションと、各レプリケーションの名前、方向、レプリケーション、トピック名、 ServiceNow トピック、ステータス、エラーメッセージ (存在する場合)、アクティブかどうか、および現在の更新セットで追跡されているかどうかを表示します。
- 26. アクション ボタン
- トピックレプリケーションのリストの更新、リスト列の編集または列幅のリセット、リストフィルターの表示または編集に使用できるいくつかのボタンが含まれています。また、トピックレプリケーションを編集したり、トピックレプリケーションをエクスポートしたり、新しいトピックレプリケーションを作成したりするボタンもあります。
- トピックレプリケーションを編集するには、リストからレプリケーションを選択し、[編集] ボタンを選択してから、トピックレプリケーションフォームの編集のフィールドに入力します。
- 新しいトピックレプリケーションを作成するには、[新規] を選択し、新しいトピックレプリケーションフォームの作成のフィールドに入力します。
トピックレプリケーションを選択すると、その名前、方向、レプリケーション、トピック名、ServiceNow トピック、ステータス、エラーメッセージ (存在する場合)、アクティブかどうか、現在の更新セットで追跡されているかどうかを表示できます。また、関連するメッセージレプリケーションの統計情報を表示することもできます。
アラート
アクティブなアラートと、各アラートの重大度レベル、ステータス、タイプ、および影響を受けるエンティティを表示します。

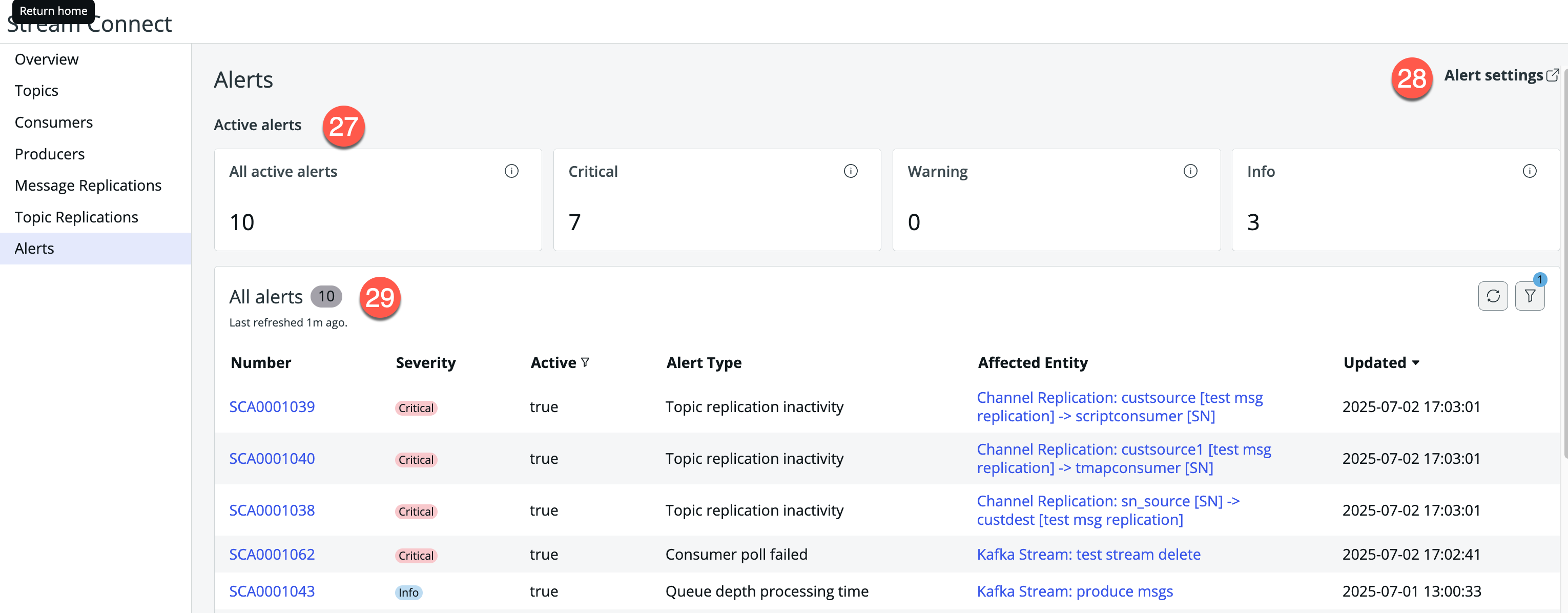

- 27. [アクティブアラート] セクション
- アクティブなアラートの合計数と、各重大度レベルのアクティブなアラートを表示します。
- 28. アラート設定
- アラートのプロパティとアラートの管理方法を指定できる [ アラートのプロパティ ] ページを開きます。
- 29. アラートリスト
-
すべてのアラートをリストします。デフォルトでは、[ アクティブ ] フィルターは true に設定されています。アクティブフィルターを変更して、非アクティブなアラートを表示できます。各リストには、アラートの数、重大度、アクティブステータス、アラートタイプ、影響を受けるエンティティ、および更新日が表示されます。
リストからアラートを選択すると、そのアラートの詳細情報を表示できます。
個々のアラートページには、次のコンポーネントがあります。

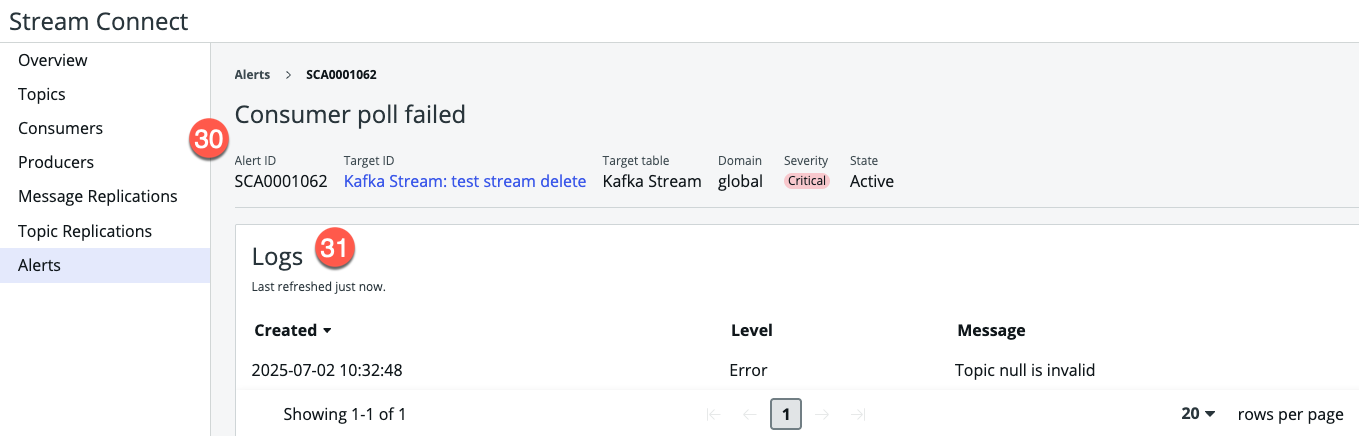

- 30. アラート情報
- アラートの詳細 (アラート ID、ターゲット ID、ターゲットテーブル、ドメイン、重大度、ステータスなど) を表示します。
- 31. アラートログ
- アラートのログ情報を表示します。各エントリには、ログが作成された日時、そのレベル、およびログメッセージが表示されます。
