Schnittstellenkartenvorlagen werden den Slot-Vorlagen hinzugefügt

  • Freigeben Version: Washingtondc
  • Aktualisiert 1. Februar 2024
  • 1 Minute Lesedauer

    • Verwenden Sie in der Gerätebestandsvorlage, die Sie in der Listenansicht des Netzwerkbestands-Arbeitsbereichs erstellt haben, die Registerkarte Zugehörige Vorlagen, um die Schnittstellenkarten den ausgewählten Slots hinzuzufügen.

    Prozedur

    Wählen Sie auf der Registerkarte Zugehörige Vorlagen den Steckplatz aus, dem Sie die Schnittstellenkarte hinzufügen möchten.

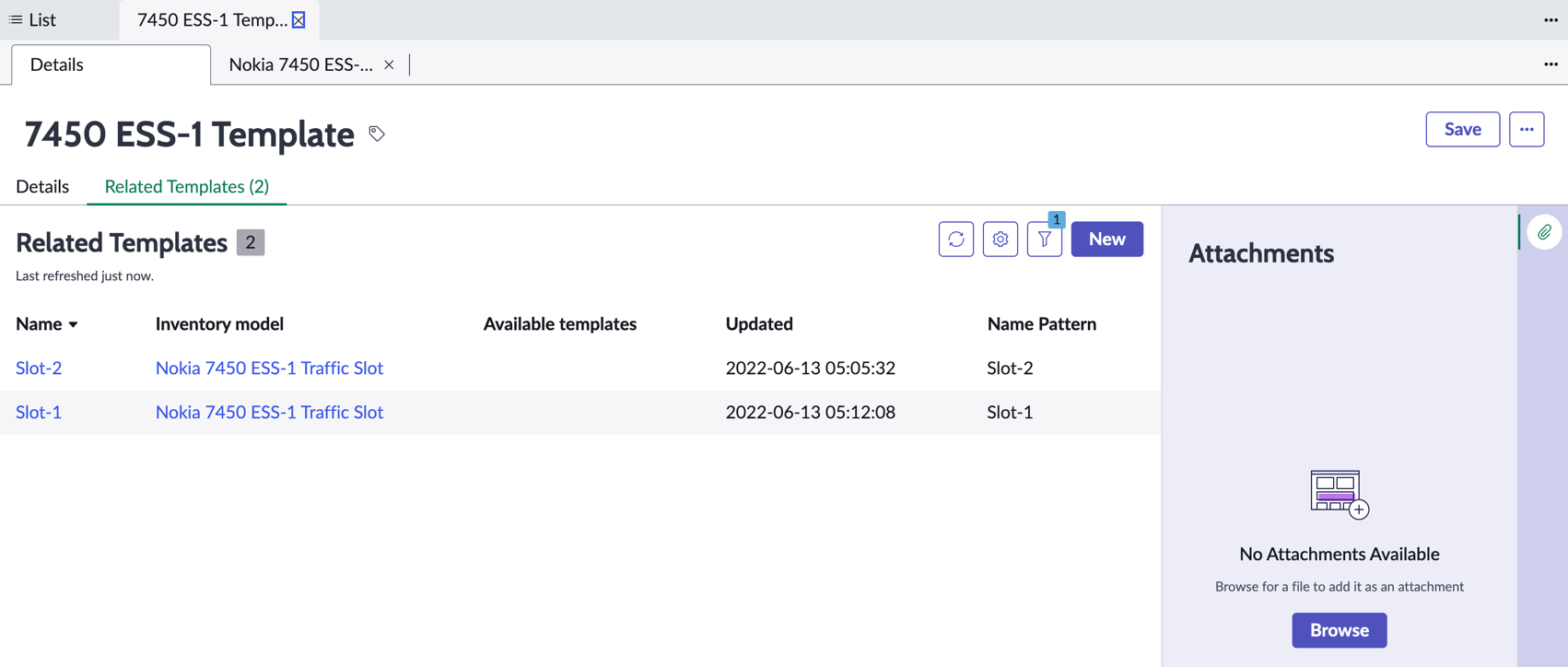

    Abbildung : 1. Vorlage „Gerätebestand“ mit allen zugehörigen Zeitfenstern
    Zugehörige Vorlagenansicht der 7450 ESS-1-Vorlage mit Liste der Slots.

    Wenn der Slot-Datensatz angezeigt wird, klicken Sie auf der Registerkarte Zugehörige Vorlagen auf Neu. Erstellen Sie eine Bestandsvorlage für die zugehörige Schnittstellenkarte.

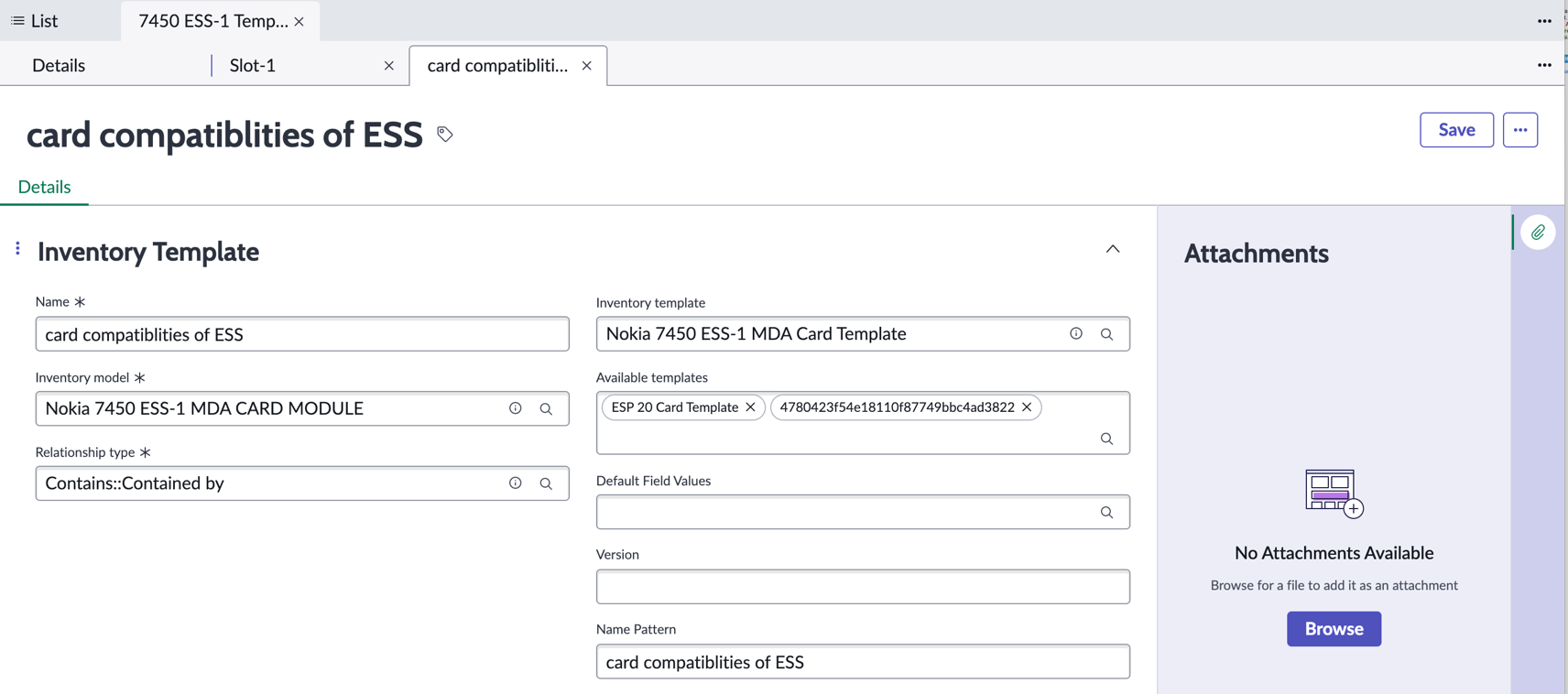

    Abbildung : 2. Bestandsvorlage für die zugeordnete Schnittstellenkarte
    Detailansicht der zugeordneten Schnittstellenkartenvorlage mit Feldinformationen.
    1. Geben Sie im Feld Name einen Namen für die Schnittstellenkarte ein.
    2. Im Feld Bestandsmodell die zugeordneten Netzwerkschnittstellenkarten gemäß der angegebenen Steckplatz-zu-Schnittstellen-Kartenmodell-Beziehung. Wenn ein zugeordnetes Bestandsmodell vorhanden ist, können Sie nach Bedarf eines auswählen.

      Wenn Sie das Formular absenden, wird die Schnittstelle auf der Registerkarte Zugehörige Vorlagen für das zugehörige Zeitfenster angezeigt. Wenn zugeordnete Schnittstellenkarten vorhanden sind, wiederholen Sie dieses Verfahren, bis Sie alle Slots in der Ausrüstungsvorlage gekoppelt haben.

    Das folgende Beispiel zeigt die Bestandsvorlage für den Slot mit einer zugehörigen Schnittstellenkarte.

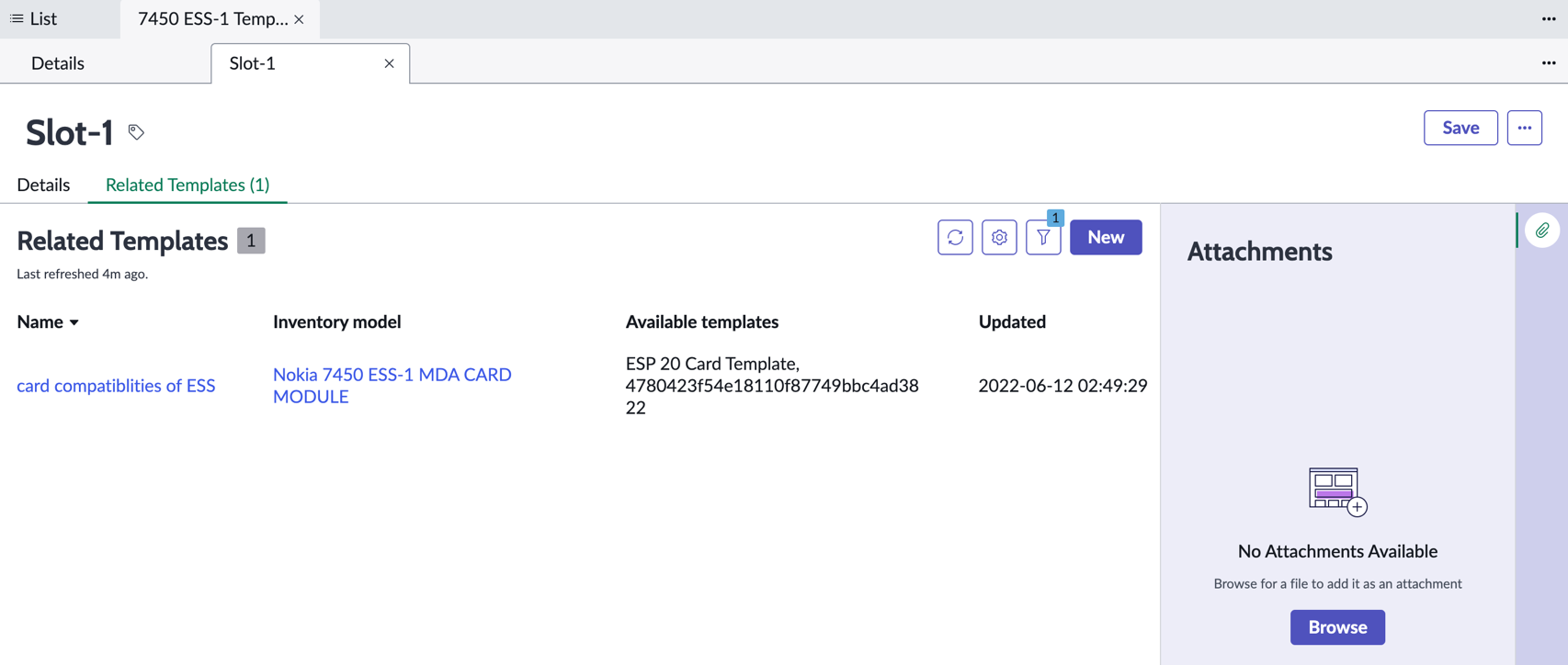

    Abbildung : 3. Steckplatz mit zugehöriger Schnittstellenkarte
    Zugehörige Vorlagenansicht von Steckplatz 1 mit der zugehörigen Schnittstellenkarte.

    Wenn das Kartenmodell ein Attribut Slot belegt hat und sein Wert größer als 1 ist, wird im Formular das Feld Slot belegt angezeigt. Dadurch wird sichergestellt, dass Sie erkennen können, dass bei der Instantiierung dieser Karte auch andere Slots an sie angehängt sind. In diesem Feld können Sie angeben, ob die anderen an dieses Gerät angeschlossenen Slots mit der von Ihnen ausgewählten Netzwerkschnittstelle kompatibel sind.

    Was kommt als Nächstes?

    Als Nächstes fügen Sie der Netzwerkschnittstellenvorlage Subslots hinzu. Weitere Informationen finden Sie unter Subslot-Vorlagen werden der Schnittstellenkartenvorlage hinzugefügt.
