Den Slot-Vorlagen werden Schnittstellenkartenvorlagen hinzugefügt
Verwenden Sie in der Gerätebestandsvorlage, die Sie in der Listenansicht des Netzwerkbestands-Arbeitsbereichs erstellt haben, die Registerkarte Zugehörige Vorlagen, um die Schnittstellenkarten zu den ausgewählten Steckplätzen hinzuzufügen.
Verfahren

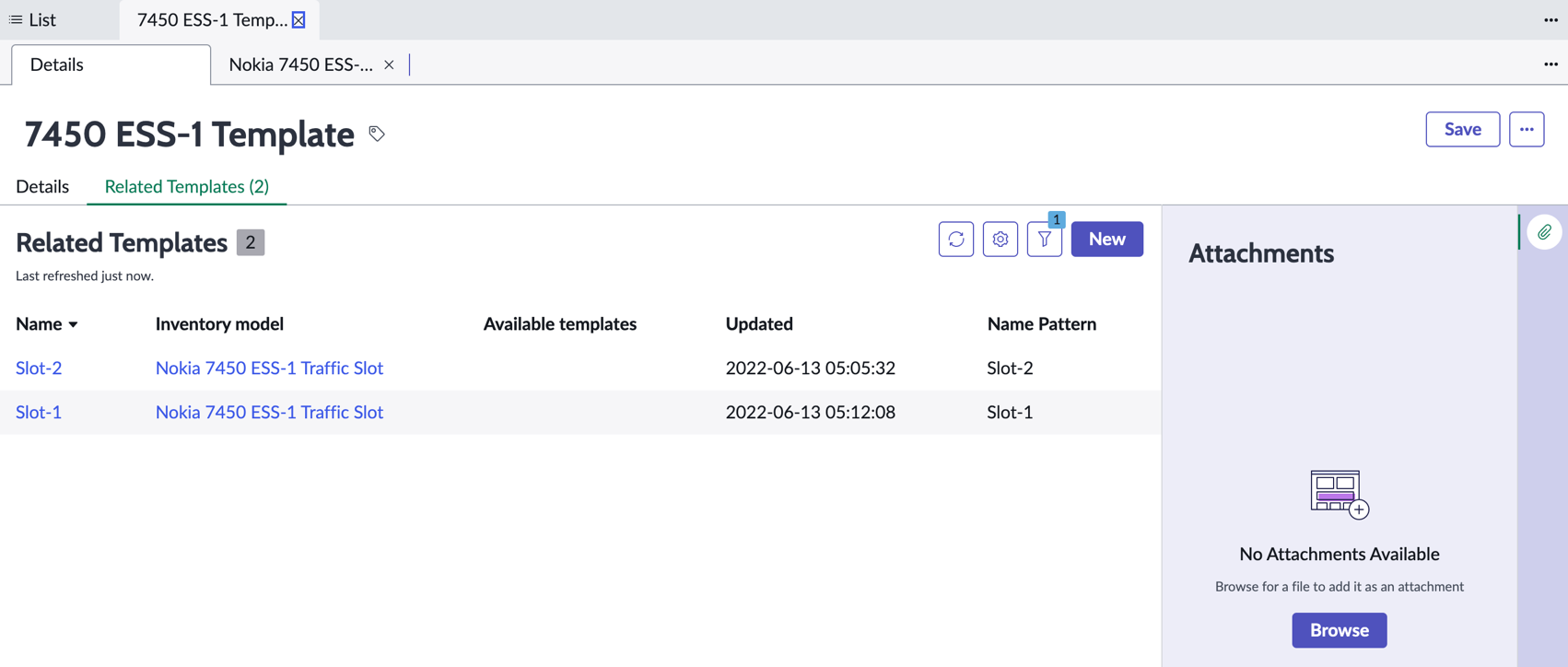

Wählen Sie auf der Registerkarte Zugehörige Vorlagen den Steckplatz aus, dem Sie die Schnittstellenkarte hinzufügen möchten.
Wenn der Slot-Datensatz angezeigt wird, klicken Sie auf der Registerkarte Zugehörige Vorlagen auf Neu. Erstellen Sie eine Bestandsvorlage für die zugehörige Schnittstellenkarte.

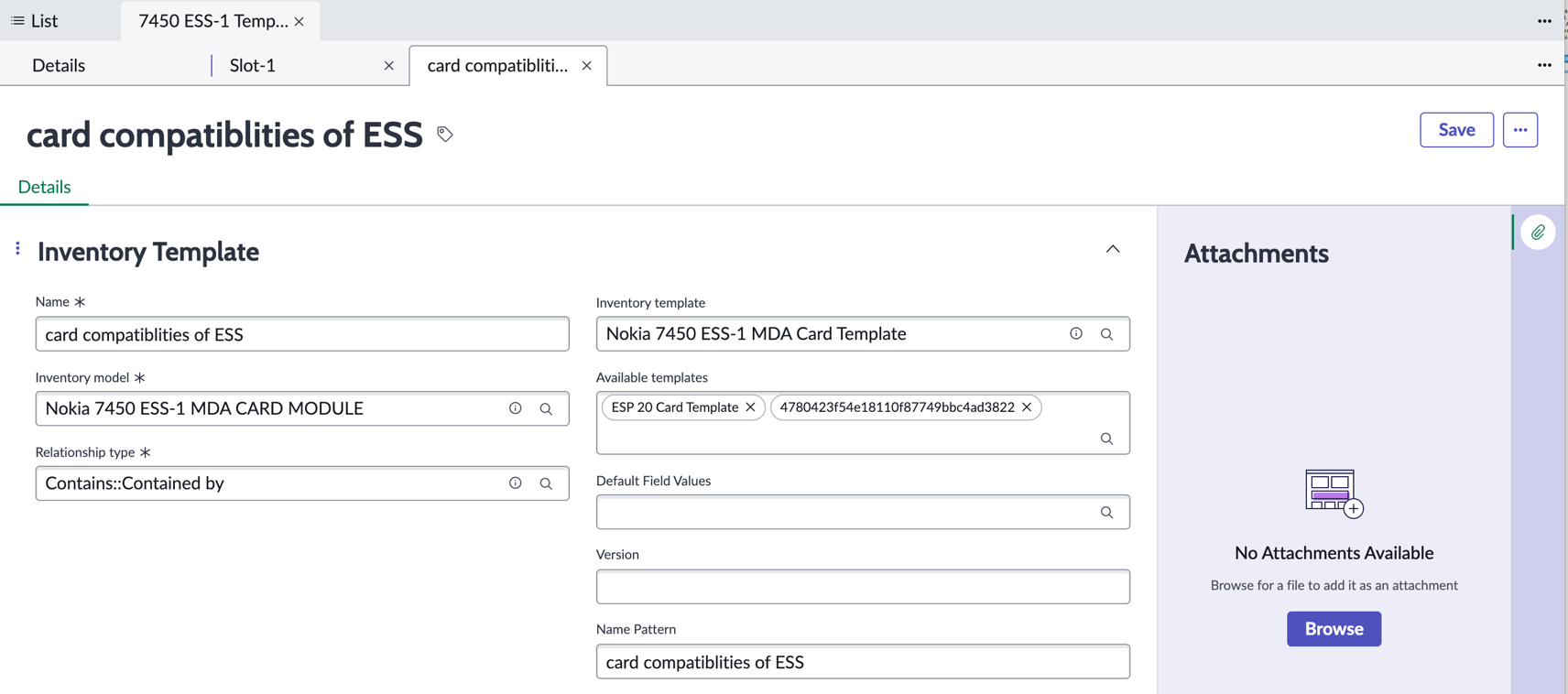

- Geben Sie im Feld Name einen Namen für die Schnittstellenkarte ein.
- Im Feld Bestandsmodell die zugeordneten Netzwerkschnittstellenkarten gemäß der angegebenen Beziehung des Slot-zu-Schnittstellenkarten-Modells. Wenn ein zugeordnetes Bestandsmodell vorhanden ist, können Sie bei Bedarf eines auswählen.
Wenn Sie das Formular absenden, wird die Schnittstelle auf der Registerkarte Zugehörige Vorlagen für den zugehörigen Slot angezeigt. Wenn zugeordnete Schnittstellenkarten vorhanden sind, wiederholen Sie dieses Verfahren, bis Sie alle Steckplätze in der Gerätevorlage gekoppelt haben.

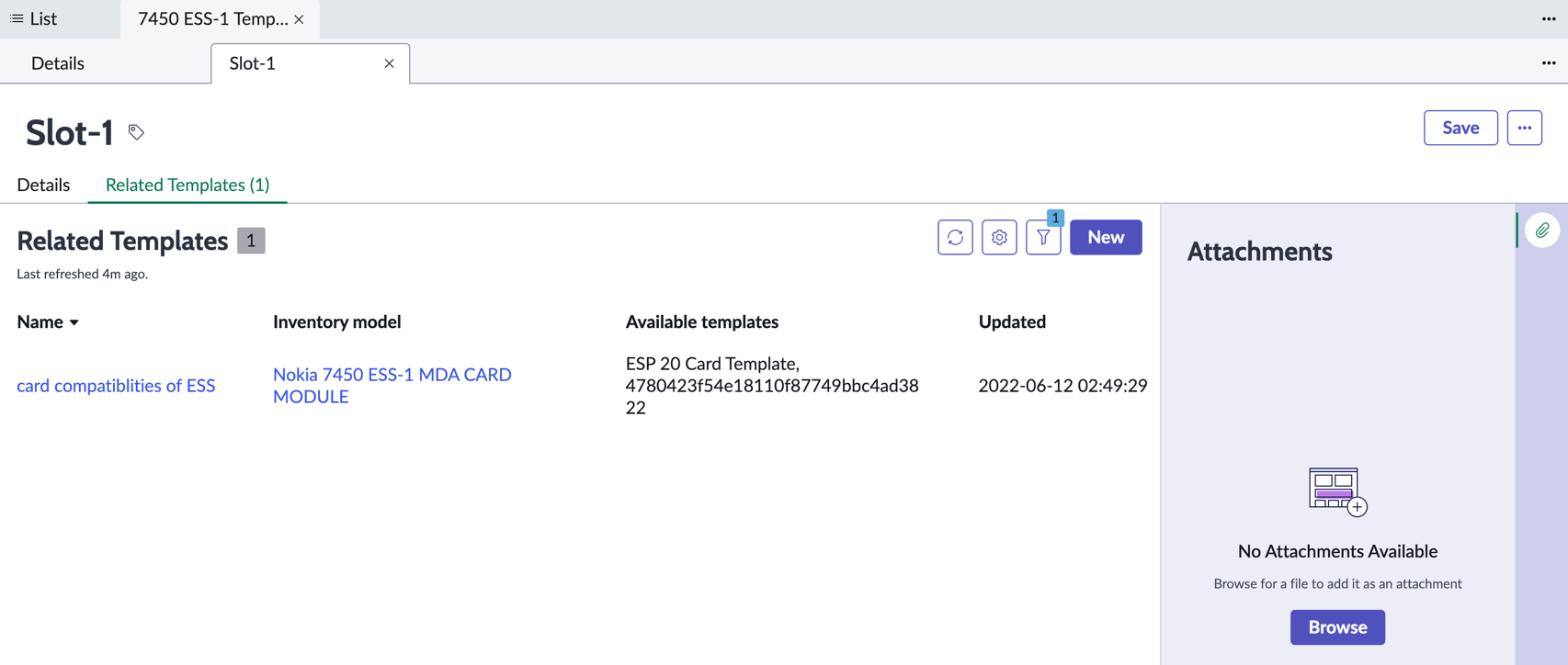

Das folgende Beispiel zeigt die Bestandsvorlage für den Slot mit einer zugehörigen Schnittstellenkarte.
Wenn das Kartenmodell ein Attribut „Slot Occupied“ (Slot belegt) hat und dessen Wert größer als 1 ist, wird im Formular ein Feld „Slot belegt“ angezeigt. Dadurch wird sichergestellt, dass Sie erkennen können, dass bei der Instanziierung dieser Karte auch andere Slots angehängt werden. Mit diesem Feld können Sie angeben, ob die anderen an diesem Gerät installierten Steckplätze mit der ausgewählten Netzwerkschnittstelle kompatibel sind.
Was kommt als Nächstes?
Als Nächstes fügen Sie der Netzwerkschnittstellenvorlage Subslots hinzu. Weitere Informationen finden Sie unter Der Schnittstellenkartenvorlage werden Subslot-Vorlagen hinzugefügt.
