Modellierung Ihrer Netzwerkbestandsbeziehungen

  • Freigeben Version: Yokohama
  • Aktualisiert 30. Januar 2025
  • 1 Minute Lesedauer

    • Sie modellieren Ihre Netzwerkbestandsbeziehungen in Telecommunications Network InventoryAnwendung, damit Sie sie in den Bestandsvorlagenbeziehungen verwenden können, um Ihre Netzwerkbestandsdatensätze zu erstellen.

    Netzwerkmodell-Beziehungsübersicht

    Eine Modellbeziehung erfasst die Beziehungen zwischen den Bestandsmodellen. Indem Sie die Beziehungen zwischen den verschiedenen Netzwerkmodell-Entitäten definieren, können Sie auch die Kompatibilität zwischen diesen Entitäten definieren. Die Bestandsvorlage verwendet die Modellbeziehungen, um Vorlagenbeziehungen zu erstellen. Der Instanziierungsprozess verwendet die Bestandsvorlagenbeziehungen, die Sie erstellen, wenn die Netzwerkbestandsdatensätze generiert werden. Wenn Sie beispielsweise eine Geräte- oder Kartenvorlage erstellen, werden die zugehörigen Slots und Schnittstellenvorlagen automatisch mithilfe der Daten aus der Modellbeziehung erstellt. Wenn die Modellbeziehungen nicht hergestellt werden, erstellt das System die zugehörigen Vorlagen nicht.

    Bestandsmodellierungsprozess

    Wenn Sie Bestandsmodelle für Ihren Gerätebestand in erstellen Telecommunications Network InventoryAnwendung können Sie entweder einen Ansatz von unten nach oben oder einen Ansatz von oben nach unten verwenden. Beide Sequenzen sind akzeptabel, und beide ergeben dasselbe Ergebnis, wenn Sie fertig sind:
    • Ansatz von unten nach oben, bei dem die Modellierung beginnt, wenn Sie zu navigieren Netzwerkschnittstellenmodell > Schnittstellenkartenmodell > Slot-Modell > Anlagenmodell > Gerätehaltermodell (Rack)an.
    • Ansatz von oben nach unten, bei dem die Modellierung beginnt, wenn Sie zu navigieren Gerätehaltermodell (Rack) > Anlagenmodell > Slot-Modell > Schnittstellenkartenmodell > Netzwerkschnittstellenmodellan.

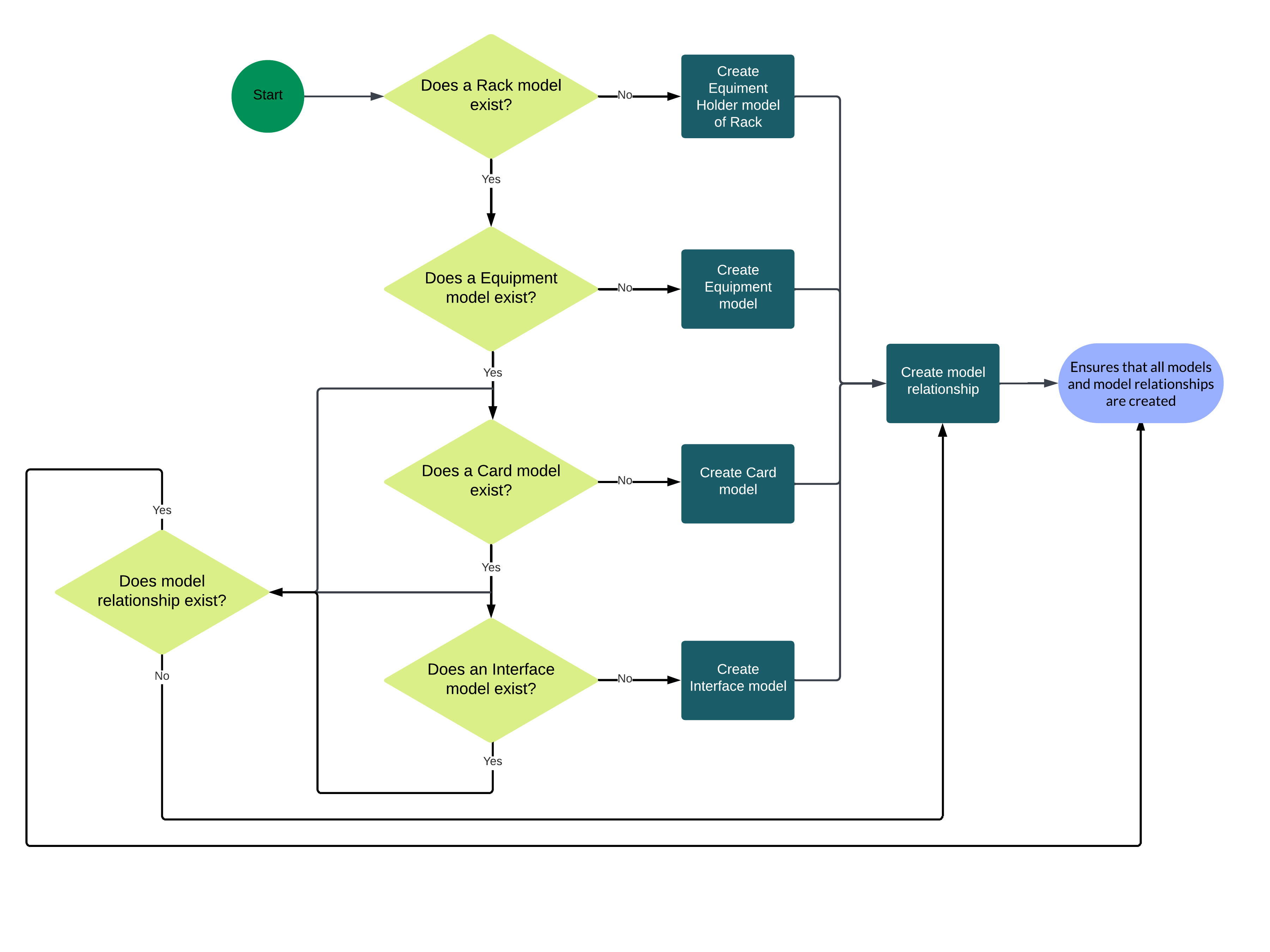

    Das folgende Diagramm zeigt einen Ansatz von oben nach unten für den Bestandsmodellierungsprozess.

    Abbildung : 1. Bestandsmodellierung von oben nach unten
    T Bestandsmodellierung von Betrieb nach unten. Für A Textbeschreibung. Weitere Informationen finden Sie in den folgenden Modellierungsschritten.
    Die Schritte für die Modellierung eines Bestands von oben nach unten lauten wie folgt:
    1. Überprüfen Sie auf verfügbare Rack-Modelle.
    2. Überprüfen Sie auf Modellbeziehungen, wenn ein Rack-Modell verfügbar ist. Wenn nicht, erstellen Sie ein Gerätehaltermodell des Racks.
    3. Suchen Sie nach Anlagenmodellen.
    4. Überprüfen Sie auf Modellbeziehungen, wenn ein Anlagenmodell verfügbar ist. Wenn nicht, erstellen Sie ein Anlagenmodell.
    5. Überprüfen Sie das Schnittstellenkartenmodell.
    6. Überprüfen Sie auf Modellbeziehungen, wenn ein Schnittstellenkartenmodell verfügbar ist. Wenn nicht, erstellen Sie ein Schnittstellenkartenmodell.
    7. Überprüfen Sie das Netzwerkschnittstellenmodell.
    8. Überprüfen Sie auf Modellbeziehungen, wenn das Netzwerkschnittstellenmodell verfügbar ist. Wenn nicht, erstellen Sie ein Netzwerkschnittstellenmodell.
    9. Überprüfen Sie die Modellbeziehungen, nachdem Sie jedes Bestandsmodell erstellt haben. Wenn nicht, erstellen Sie die Modellbeziehungen.

    Dieser Prozess stellt sicher, dass alle Modelle und Modellbeziehungen gemäß den Empfehlungen des Herstellers erstellt werden.
