Modellieren einer 5G xNF in Telecommunications Network Inventory

  • Freigeben Version: Yokohama
  • Aktualisiert 30. Januar 2025
  • 1 Minute Lesedauer

    • Sie können Ihr 5G-Netzwerk modellieren und alle Ihre xNFs (beliebige Netzwerkfunktionen) verwalten, indem Sie verwenden Telecommunications Network InventoryAnwendung. Mit dem Modell können Sie Ihre Netzwerke erstellen, überprüfen, aktualisieren und löschen.

    5G-Netzwerkmodell

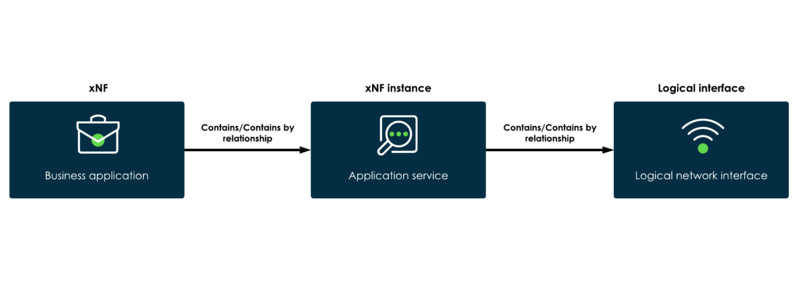

    Sie müssen eine Geschäftsanwendung, einen Anwendungsservice und Netzwerkschnittstellen erstellen, um Ihr 5G-Netzwerk zu modellieren, wie im folgenden Diagramm gezeigt.

    5G-Netzwerkmodell, das die Geschäftsanwendung, den Anwendungsservice und Netzwerkschnittstellen anzeigt.
    • Geschäftsanwendung: In der Geschäftsanwendungstabelle werden alle xNFs gespeichert. Die Geschäftsanwendung zeichnet die Bezeichnungen aller von 3GPP vorgeschlagenen Klassen auf TM* Als Typ der verwalteten Netzwerkfunktion. Weitere Informationen finden Sie unter Erstellen Sie eine xNF.
    • Anwendungsservice: Der Anwendungsservice speichert die Instanz der entsprechenden Netzwerkfunktion, die den Geschäftsanwendungen zugeordnet ist, um ihren Typ anzugeben, z. B. DU oder CU-CP usw. Jede Instanz einer Funktion hat einen Datensatz im Anwendungsservice. Sie können eine Beziehung mit einer Geschäftsanwendung und einer Netzwerkschnittstelle erstellen. Weitere Informationen finden Sie unter Erstellen oder fügen Sie eine xNF-Instanz hinzu.
    • Netzwerkschnittstelle: Die Netzwerkschnittstelle speichert alle logischen IP-Schnittstellen, die dem verwalteten Netzwerk zugewiesen sind. Die logischen Schnittstellen stellen eine Peer-to-Peer-Beziehung dar. Wenn eine Verbindung zwischen einer verteilten Einheit (DU) und Steuerungsebene (CU) oder Anwenderebene (UP) besteht, wird eine logische Verbindung zwischen den logischen Schnittstellen erstellt. Mit dem Beziehungseditor können Sie eine Beziehung zu einem Anwendungsservice erstellen. Weitere Informationen finden Sie unter Definieren Sie die NetzwerkschnittstellendetailsUnd CI-Beziehungseditor Dient zum Erstellen oder Bearbeiten einer Beziehung.

    *Die 3GPP TM TS28.541 V18.2.2 inspirierte Attribute werden als Pakettabellen bereitgestellt. Weitere Informationen finden Sie unter Pakettabellen. Weitere Informationen zu Attributpaketen finden Sie unter Attributpakete.

    *3GPP ist eine Marke von ETSI.
