Visualisierung von Schaltkreisen

Das Netzwerkdiagramm in Telecommunications Network InventoryDie Anwendung zeigt eine hierarchische Zuordnung der logischen Verbindung und der zugrunde liegenden Verbindungselemente grafisch an. Sie können das Netzwerkdiagramm verwenden, um einen detaillierten Überblick über die logische Verbindung zu erhalten .

Das Netzwerkdiagramm zeigt grafisch einen Stromkreis der logischen Verbindungselemente und die Details jedes Elements an. Sie bietet einen detaillierten Überblick über eine logische Verbindung und darüber, wie die verschiedenen Elemente miteinander verbunden sind. Sie können Folgendes mithilfe des Netzwerkdiagramms anzeigen:

• Logische Verbindung und alle zugrunde liegenden Verbindungselemente.
• Überarbeitung der logischen Verbindung und aller zugrunde liegenden Verbindungselemente.
• Schutzpfade der logischen Verbindung.

Ein Schutzpfad einer logischen Verbindung bezieht sich auf eine alternative Route, falls der primäre Pfad (logische Verbindung) fehlschlägt oder schwerwiegende Probleme aufweist.

Das folgende Beispiel zeigt ein Netzwerkdiagramm in Telecommunications Network InventoryAnwendung.

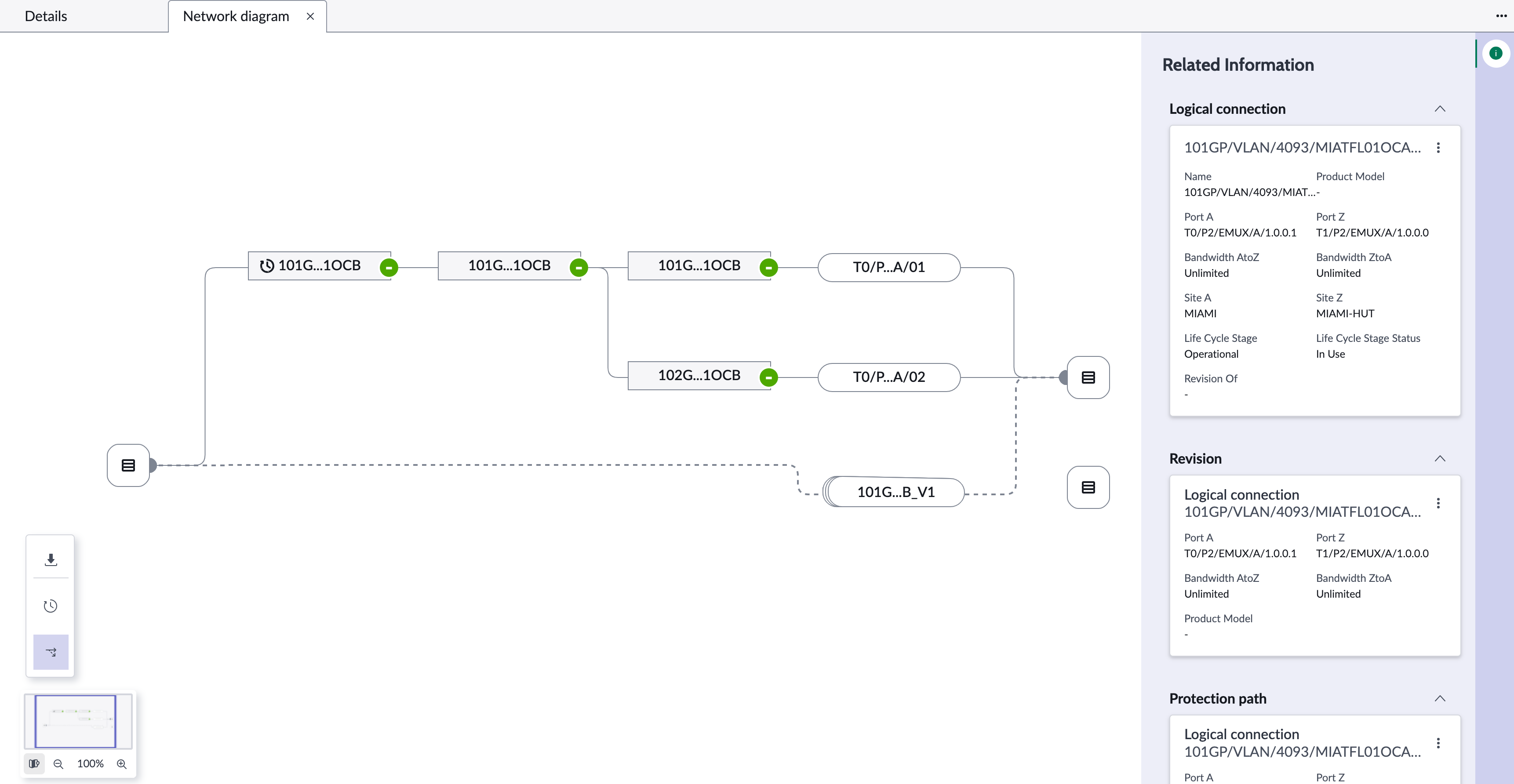

Abbildung : 1. Beispiel für ein Netzwerkdiagramm

Ein Netzwerkdiagramm enthält zwei Bereiche:

• Der Kartenbereich zeigt die Karte für eine ausgewählte logische Verbindung, die Überarbeitung der logischen Verbindung und den Schutzpfad an.
• Im Detailbereich werden zugehörige Informationen der logischen Verbindung gemäß der aktuellen Auswahl angezeigt.

Weitere Informationen zur Verwendung des Netzwerkdiagramms finden Sie unter Verwenden des Netzwerkdiagramms.

Kartenbereich

Die Zuordnung zeigt alle logischen Verbindungselemente in der Hierarchie an, beginnend mit dem Startknoten-CI bis zur angegebenen Ebene. Sie können die Hierarchieebenen auf bis zu drei Ebenen erweitern und alle zugrunde liegenden Verbindungen anzeigen. Sie können nur Verbindungen erweitern, die Verbindungselemente darunter haben.

Sie können die folgenden Aktionen im Kartenbereich ausführen:

• Erweitern Und reduzieren Die Knoten und zeigen Sie alle zugrunde liegenden Verbindungen an.
• Zeigen Sie die Überarbeitung der logischen Verbindung an.
• Zeigen Sie die Schutzpfade der logischen Verbindung an.
• Verwenden Sie die Zoom-Steuerelemente, um die Karte zu vergrößern und zu verkleinern.

Weitere Informationen finden Sie unter Zeigen Sie die Details eines Netzwerkdiagramms an.

Detailbereich

Der Detailbereich zeigt die zugehörigen Informationen zu den logischen Verbindungselementen in einem Netzwerkdiagramm an. Wenn im Kartenbereich ein Knoten ausgewählt ist, werden im Detailbereich die zugehörigen Informationen für diesen Knoten angezeigt. Wenn Sie beispielsweise einen logischen Verbindungsknoten im Netzwerkdiagramm auswählen, werden im Detailbereich alle Details im Zusammenhang mit dieser logischen Verbindung angezeigt.

Sie können die folgenden Aktionen im Detailbereich ausführen:

• Wählen Sie das Infosymbol ( ), um den Detailbereich zu öffnen.
• Wählen Sie das Symbol „weitere Optionen“ aus ( ) Im Detailbereich, und wählen Sie dann aus Details Anzeigen Um zum entsprechenden CI-Formular umzuleiten.

Zugriff

Sie können darauf zugreifen Das Netzwerkdiagramm In Die Telecommunications Network InventoryArbeitsbereich Wie folgt :

1. Navigieren zu Arbeitsbereiche > Arbeitsbereich für Netzwerkbestandan.
2. Öffnen Sie den gewünschten Datensatz für die logische Verbindung.
3. Wählen Sie Aus Verbindung anzeigen Zum Öffnen des Netzwerkdiagramms für die jeweilige logische Verbindung.
