Erstellen einer Bestandsvorlage für eine logische Zusammensetzung

  • Freigeben Version: Zurich
  • Aktualisiert 31. Juli 2025
  • 1 Minute Lesedauer

    • Erstellen Sie eine Bestandsvorlage für die logische Zusammensetzung in Telecommunications Network Inventory Anwendung. Sie können diese Vorlage verwenden, um einen logischen zusammengesetzten Datensatz und die zugehörigen Geräte- und Rack-Datensätze zu instanziieren.

    Anwendungsfall

    Das folgende Beispiel zeigt eine Bestandsvorlage für ein logisches Composite.

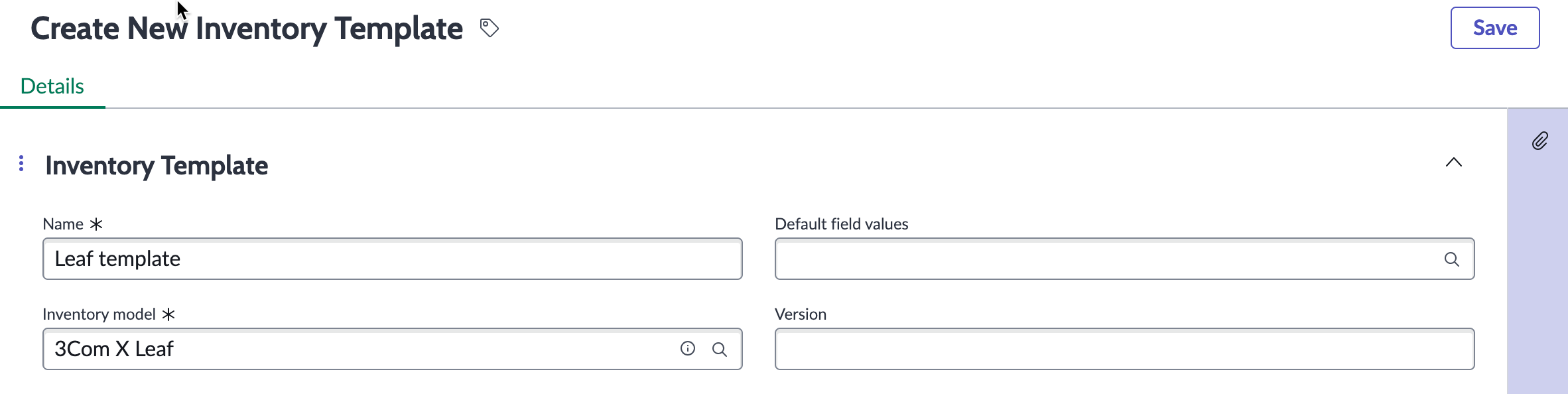

    Abbildung : 1. Bestandsvorlage für eine logische Zusammensetzung
    Detailansicht einer logischen zusammengesetzten Vorlage mit Feldinformationen.
    Das Bestandsmodell hat Bestandsbeziehungen wie Mehrere Gehäuse zu Gerät Und Mehrere Gehäuse zu Rack Angehängt.

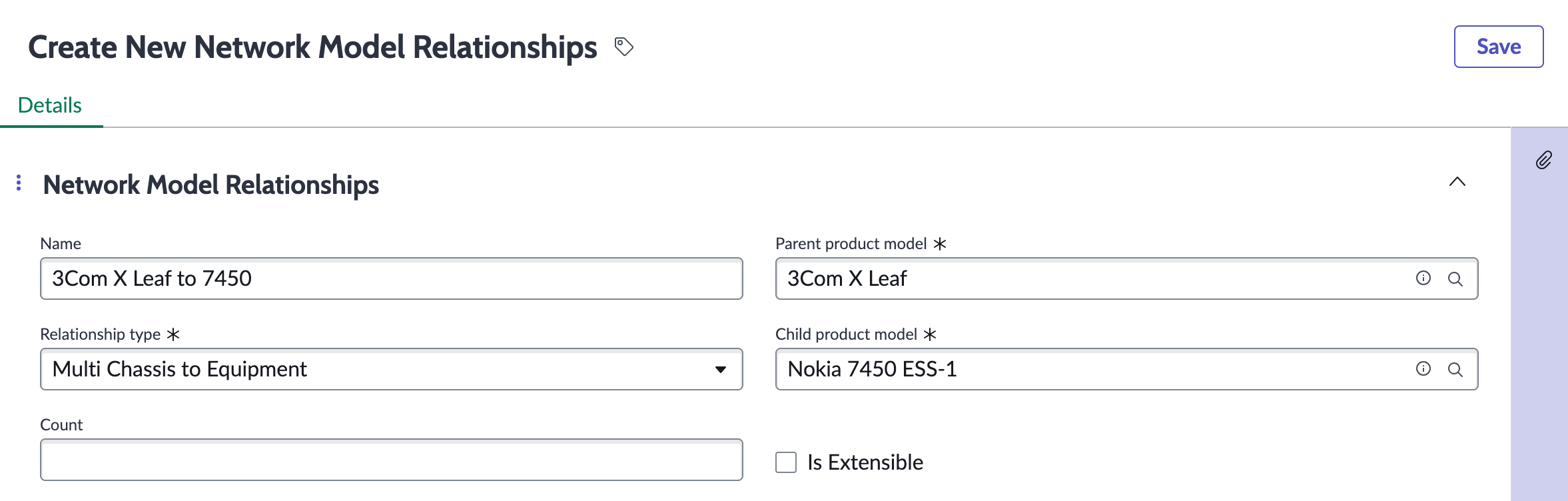

    Abbildung : 2. Beispiel für die Netzwerkbeziehung
    Details der Netzwerkbeziehung mit Feldinformationen.

    Nach dem Speichern der Bestandsvorlage werden die zugehörigen Geräte- und Rack-Vorlagen abhängig von der Anzahl erstellt, die in der Netzwerkmodell-Beziehung erwähnt wird.

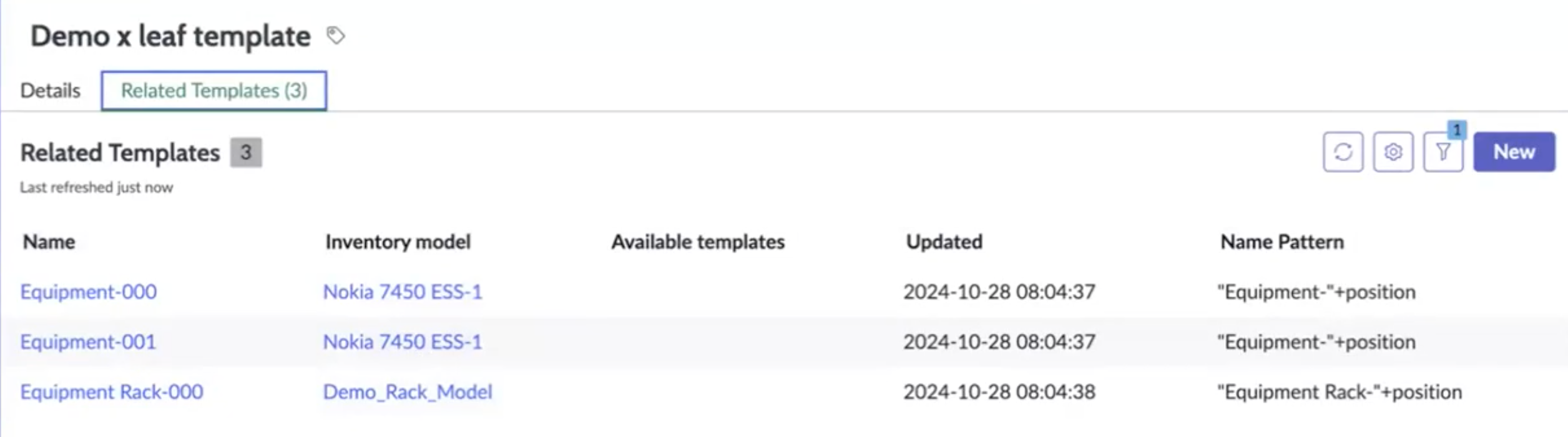

    Abbildung : 3. Zugehörige Vorlagen einer logischen zusammengesetzten Vorlage
    Zugehörige Vorlagenansicht der logischen zusammengesetzten Vorlage mit Listeninformationen.

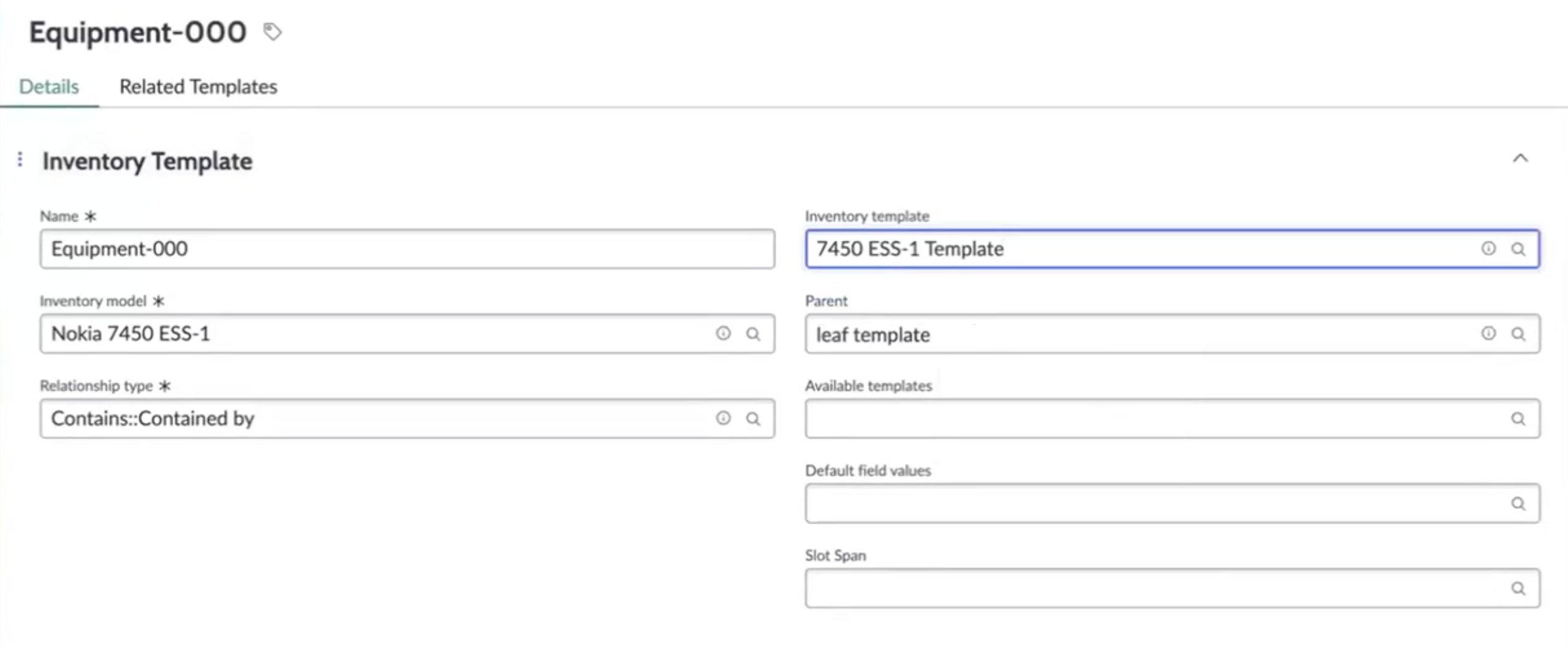

    Abbildung : 4. Details einer logischen zusammengesetzten Vorlage
    Detailansicht einer zugehörigen Vorlage mit Feldinformationen.
    Die standardmäßigen Benennungsmuster von Slot-, Subslot- und Port-Datensätzen, die unter dem Gerät erstellt werden, lauten wie folgt:
    Tabelle : 1. Benennungsmuster
    Bestandsdatensatz Benennungsmuster
    Slot „Slot-“+„Chassis_Position+“/„+Position“
    Untersteckplatz „Subslot-“+„Chassis_Position+“/„+Equipment_Slot_Position+“/„+Position“
    Port „Port-“+Chassis_Position+“/„+Equipment_Slot_Position+“/„+parent_Slot_Position+“/„+Position“
    Sie können bearbeiten Namensmuster Feld.

    Was als Nächstes kommt

    Verwenden Sie diese Vorlage, um logische Zusammensetzungen und zugehörige Geräte- und Rack-Datensätze mithilfe von Design und Zuweisung zu instanziieren. Weitere Informationen finden Sie unter Erstellen Sie einen Ausrüstungsdatensatz mithilfe von „Design“ und „Zuweisen“.
