Visualisierung von Geo Zuordnung

Verwenden Sie Geo Ordnen Sie in zu Telecommunications Network Inventory Um den geografischen Standort Ihrer Netzwerkstandorte anzuzeigen Und Rechenzentren . Sie können verwenden Geo Zuordnung, um die Details des Netzwerkstandorts abzurufen Und Rechenzentren Z. B. Standortdetails, Konnektivität und Kapazitätsinformationen.

Geo-Karte Übersicht

Die Geo Zuordnung (Karte im Freien) Zeigt die Netzwerkstandorte geografisch an Und Rechenzentren In einem Kartenbereich mit den Details der Verbindungen. Sie bietet eine Übersicht über Website und Details zu den verschiedenen Verbindungen Die zwischen verbunden sind Sites. Mit können Sie die folgenden Informationen anzeigen Geo Zuordnung.

• Geografischer Standort von Netzwerkstandort S und Rechenzentren .
• Verbindungselemente, die dem zugeordnet sind Standort, z. B. physische und logische Verbindung, Topologie und Kabelroute.
• Zugeordnete Sites eines Netzwerkstandorts, den Sie sind S Ausgewählt.
• Zugehörige Informationen von Standort einschließlich Kapazitätsinformationen.

Kartenlayout und -Funktionen

Das folgende Beispiel zeigt Geo Kartenlayout in Telecommunications Network Inventory Anwendung.

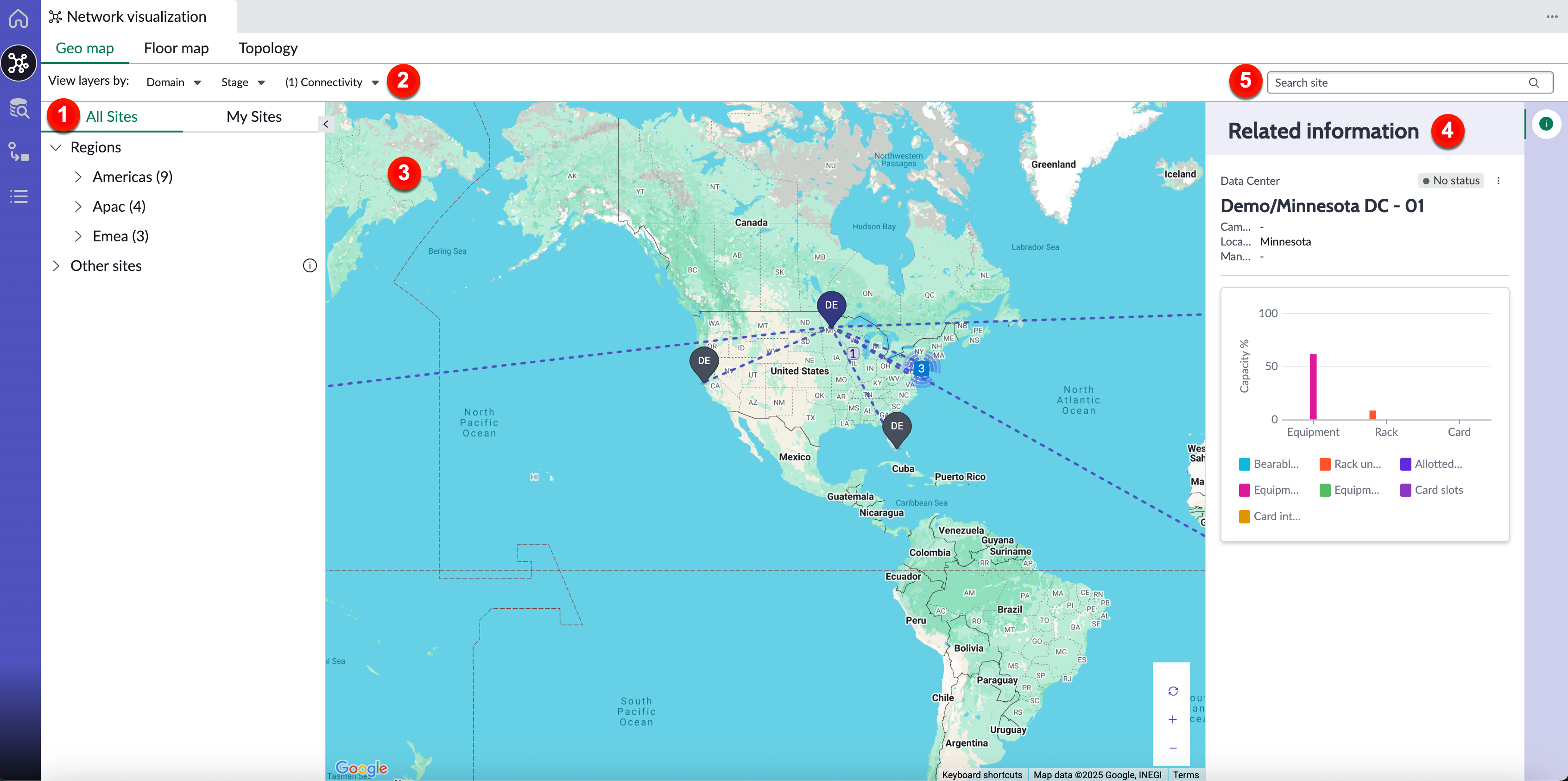

Abbildung : 1. Geo Kartenlayout

Tabelle : 1. Geo Kartenlayout und -Funktionen

Legende	Funktion
1	Navigationsbereich	Verwenden Sie den Navigationsbereich, um eine Liste der Standorte und anzuzeigen Sites, die jedem Standort zugeordnet sind. Der Navigationsbereich verfügt über die folgenden Registerkarten: Alle Sites Listet alle Netzwerkstandorte auf Und Rechenzentren . Meine Sites Listet die Netzwerkstandorte auf Und Rechenzentren Die Sie verwalten. Hinweis: Sites ohne Standortdetails sind unter aufgeführt Andere Websites Und werden als inaktiv angezeigt. Wählen Sie Aus Standort oder Standort im Navigationsbereich, um den entsprechenden Bereich im Kartenbereich zu vergrößern.
2	Filteroptionen	Im Kartenbereich werden die Netzwerkstandorte angezeigt Und Rechenzentren Basierend auf der von Ihnen festgelegten Filterbedingung. Verwenden Sie die folgenden Optionen, um die Netzwerkstandorte zu filtern: Domäne Filtert Sites basierend auf dem Domänennamen. Phase Filtert Sites basierend auf der Lebenszyklusphase. Konnektivität Zeigt den Typ der Verbindung an S Z. B. physische und logische Verbindung, Topologie und Kabel für einen Netzwerkstandort, den Sie im Kartenbereich ausgewählt haben. Hinweis: Im Rechenzentrum wird keine Kabelfilteroption angezeigt.
3	Kartenbereich	Im Kartenbereich wird der Netzwerkstandort angezeigt Und Rechenzentrum Mit einem Standortsymbol ( ). Sie können die Karte mithilfe der Schaltflächen Plus (+) oder Minus (-) vergrößern oder verkleinern. Wenn Sie die Ansicht verkleinern, werden die Standorte, die sich geografisch nah beieinander befinden, als Clustersymbol angezeigt ( ) Im Kartenbereich. Die Zahl neben einem Cluster gibt die Anzahl der Sites in diesem Cluster an. Wenn ein gleicher Standort mehrere Standorte hat, wird er als Standortcluster-Symbol ( ). Das Standortsymbol mit roter Farbe ( ) Gibt an, dass der Standort den Kapazitätsschwellenwert überschreitet. Standardmäßig werden im Kartenbereich alle Sites angezeigt, die den Kapazitätsschwellenwert überschritten haben. Die sn_ni_adv.threshold_Capacity_Site_usage Die Systemeigenschaft verwaltet den Wert des Schwellenwerts für die Nutzung der Site-Kapazität in Prozent. Im Kartenbereich können Sie die folgenden Informationen anzeigen: Zeigen Sie die zugehörigen Sites an, indem Sie einen Netzwerkstandort auswählen Oder Rechenzentrum . Bewegen Sie den Mauszeiger über eine Website, die angezeigt wird Die standortspezifischen Informationen. Zeigen Sie die physischen und logischen Verbindungen zwischen an Sites. Zeigen Sie die Kabelroute zwischen an Sites. Zeigen Sie die Topologie an, die einem zugeordnet ist Website.
4	Detailbereich	Im Detailbereich werden die zugehörigen Informationen zu einem Netzwerkstandort angezeigt Oder Rechenzentrum Dass Sie im Kartenbereich ausgewählt sind. Sie können das Infosymbol ( ), um den Detailbereich anzuzeigen. Wenn ein Standort mehrere Sites hat, werden im Detailbereich die zugehörigen Informationen zu allen Sites angezeigt. Sie können auch die verfügbare Kapazität von anzeigen Site im Detailbereich.
5	Suchfeld	Verwenden Sie das Suchfeld, um eine auszuwählen Website, um den Standort und die Details anzuzeigen. Sie können jeweils nur einen Standort auswählen.

Zugriff

Sie können auf zugreifen Geo Ordnen Sie in zu Telecommunications Network Inventory Arbeitsbereich wie folgt:

1. Navigieren zu Arbeitsbereiche > Arbeitsbereich für Netzwerkbestandan.
2. Wählen Sie aus Blauer Hub Symbol ( ) Zum Öffnen des Fensters Netzwerkvisualisierung .
3. Wählen Sie Aus Geo-Karte Registerkarte.

Um mehr über die Verwendung von zu erfahren Geo Karte, siehe Zeigen Sie Details von an Geo Zuordnung.
