Visualisierung von A Rack Oder-Schrank

Mit Rack Oder-Schrank Visualisierung in Telecommunications Network Inventory Anwendung können Sie ein Rack visualisieren Oder-Schrank In der Canvas. Hier können Sie das Laden von Geräten und Regalen in die vorne und hinten zugänglichen Racks beobachten Oder Schränke , Wobei jedes Element in seinem festgelegten platziert wird Rack-Einheiten .

Rack-Visualisierungsübersicht

Rack Oder-Schrank Die Visualisierung ist eine grafische Darstellung eines Rechenzentrums-Racks Oder-Schrank Wird verwendet, um alle Geräte zu speichern und zu organisieren.

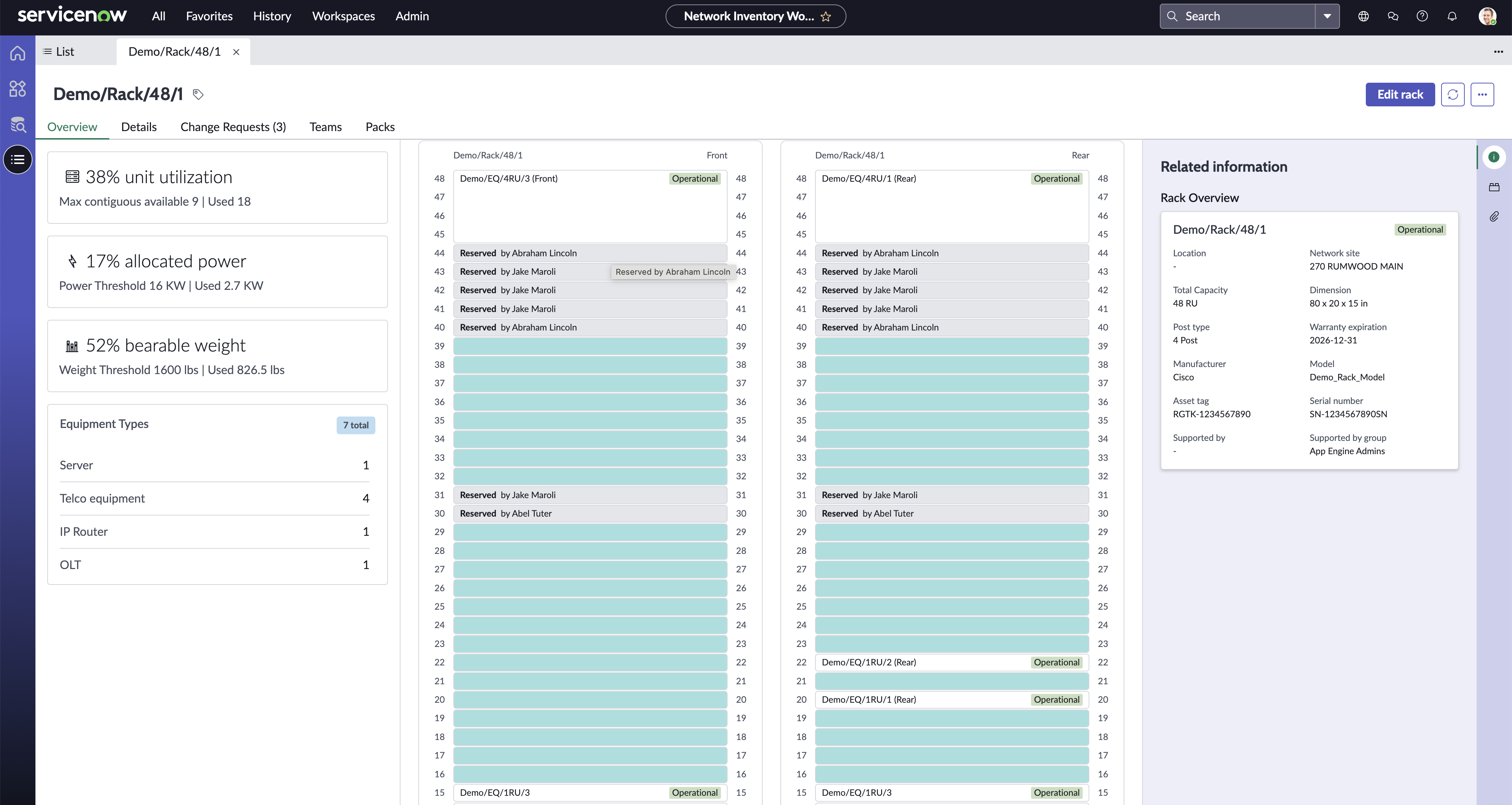

Der vorherige Screenshot ist ein Beispiel für ein Rack. Von Übersicht Registerkarte eines Racks Oder-Schrank , Sie können:

• Sehen Sie sich den KPI (Key Performance Indicator) eines Racks mit Rack-Auslastung an.
  Hinweis:

  Dieser KPI gilt nur für Racks.
• Zeigen Sie den Prozentsatz der zugewiesenen Energie an, die derzeit von allen Geräten im Rack verbraucht wird. Dieser Wert wird aus den Anlagenmodelldetails abgeleitet. Jedoch der tatsächliche Stromverbrauch Vielleicht Variieren .
  Hinweis:

  Dieser KPI gilt nur für Racks.
• Zeigen Sie den Prozentsatz des zugeteilten Gewichts an, der derzeit von allen Geräten im Rack verwendet wird. Dieser Wert wird aus den Anlagenmodelldetails abgeleitet. Der tatsächliche Gewichtsverbrauch kann jedoch variieren.
  Hinweis:

  • Alle Rack-Kapazitäten werden basierend auf der Kapazitätsdefinition – Rack-Kapazität berechnet. Sie können die Bewertung der Kapazität ändern Erstellen Sie einen Kapazitätsdefinition und -Funktion. Weitere Informationen finden Sie unter Konfigurieren der Kapazitätsverwaltung.
  • Dieser KPI gilt nur für Racks.
• Erkunden Verschiedene Gerätetypen, um die Platzierung von Routern, Regalen oder anderen Netzwerkinfrastrukturen zu optimieren.
• Sehen Sie sich sowohl die Vorder- als auch die Rückansicht des Racks an Oder-Schrank .
• Zeigen Sie alle reservierten Einheiten und reservierten von welchem Anwender an.
• Siehe Rack Oder-Schrank Und Rack Oder-Schrank Modelle.
• Erstellen Sie Geräte aus einer Rack- oder Schrankansicht. Weitere Informationen finden Sie unter Erstellen Sie ein Rack.
• Bearbeiten A r bestätigung Weitere Informationen finden Sie unter Rack bearbeiten.
• Bearbeiten A c Abschränken. Weitere Informationen finden Sie unter Bearbeiten Sie einen Schrank.
• Pakete hinzufügen
• Ein Rack außer Betrieb nehmen Oder-Schrank . Weitere Informationen finden Sie unter Löschen Sie einen Bestandsdatensatz.
• Löschen Sie ein Rack Oder-Schrank . Weitere Informationen finden Sie unter Löschen Sie einen Datensatz.
• Navigieren Sie zum Formular „Rack/Schränke/Steckplätze“ Entweder Über die Canvas oder aus Das Menüelement.
• Siehe Lebenszyklusphase von Geräten.
• Zeigen Sie alle Geräte- und Regaldetails an, indem Sie das Infosymbol ( ).
• Sehen Sie sich die Anzahl von an Gesamt und belegt Verfügbare Slots.
• Wechseln Sie mithilfe der Einstellungen zwischen der Standard- und der dunklen Ansicht.

Voraussetzungen

Dient zum Instanziieren der Erstellung eines Racks Oder-Schrank , Sie müssen:

1. Erstellen oder wählen Sie ein Modell im Gerätehaltermodell mit dem Geräte-Rack aus Oder Schrank Modellkategorien Um es einem Rack zuzuordnen Oder Schrank .

   Weitere Informationen finden Sie unter Erstellen Sie ein Gerätehaltermodell.

2. Erstellen oder wählen Sie eine Beziehung in den Netzwerkmodellbeziehungen zum Rack aus /Schrank Bis Rack/Schrank Slot Beziehungstyp Zum Definieren der Anzahl der Rack-Steckplätze.

   Weitere Informationen finden Sie unter Definieren Sie eine Netzwerkmodellbeziehung.

3. Erstellen oder wählen Sie eine Vorlage aus Hat Das Rack Oder-Schrank Modell in Bestandsmodell Feld .

   Weitere Informationen finden Sie unter Erstellen Sie eine Bestandsvorlage.

Visualisieren und verwalten Sie ein Rack Oder-Schrank

1. Initiieren Sie das Rack Oder-Schrank Erstellung basierend auf dem Rack Oder-Schrank Modell, und Rack Oder-Schrank Slots basierend auf der Vorlage. Weitere Informationen finden Sie unter Erstellen Sie eine Change-Anforderung aus dem Netzwerkbestand Arbeitsbereich.
   Hinweis:

   • Mit können Sie ein Rack erstellen Erstellen Sie ein Rack.
   • Mit können Sie einen Schrank erstellen Erstellen Sie einen Schrank.
2. Fügen Sie ein Gerät hinzu Oder Regal in einem Rack Oder-Schrank . Weitere Informationen finden Sie unter Erstellen Sie eine Change-Anforderung aus dem Netzwerkbestand Arbeitsbereich.
   Hinweis:

   Sie können auch bearbeiten, hinzufügen, verschieben und entfernen Ein Gerät Verwenden Rack bearbeitenUnd Bearbeiten Sie einen Schrank.
3. Entfernen Sie ein Gerät Oder Regal aus einem Rack Oder-Schrank .

   Weitere Informationen finden Sie unter Erstellen Sie eine Change-Anforderung aus dem Netzwerkbestand Arbeitsbereich.

Zugehörige Tasks

• Erstellen Sie ein Rack
• Erstellen Sie einen Schrank
