Visualisierung Ihrer Netzwerkinfrastruktur

Verwenden Sie die Ansicht Netzwerkvisualisierung in Telecommunications Network Inventory Um Ihre Netzwerkinfrastruktur zu erkunden. Sie können die Details zu Ihrem Netzwerkstandort, Ihrem Rechenzentrum und der Topologie Ihres Netzwerks erkunden.

Übersicht über die Netzwerkvisualisierung

Die Netzwerkvisualisierung bietet verschiedene Optionen zur Visualisierung der Netzwerkinfrastrukturfunktionen in Telecommunications Network Inventory Anwendung. Sie können die Netzwerkvisualisierung verwenden, um den geografischen Standort Ihrer Netzwerkstandorte, den Stockwerksplan in einem Rechenzentrum und die Topologie Ihres Netzwerks anzuzeigen.

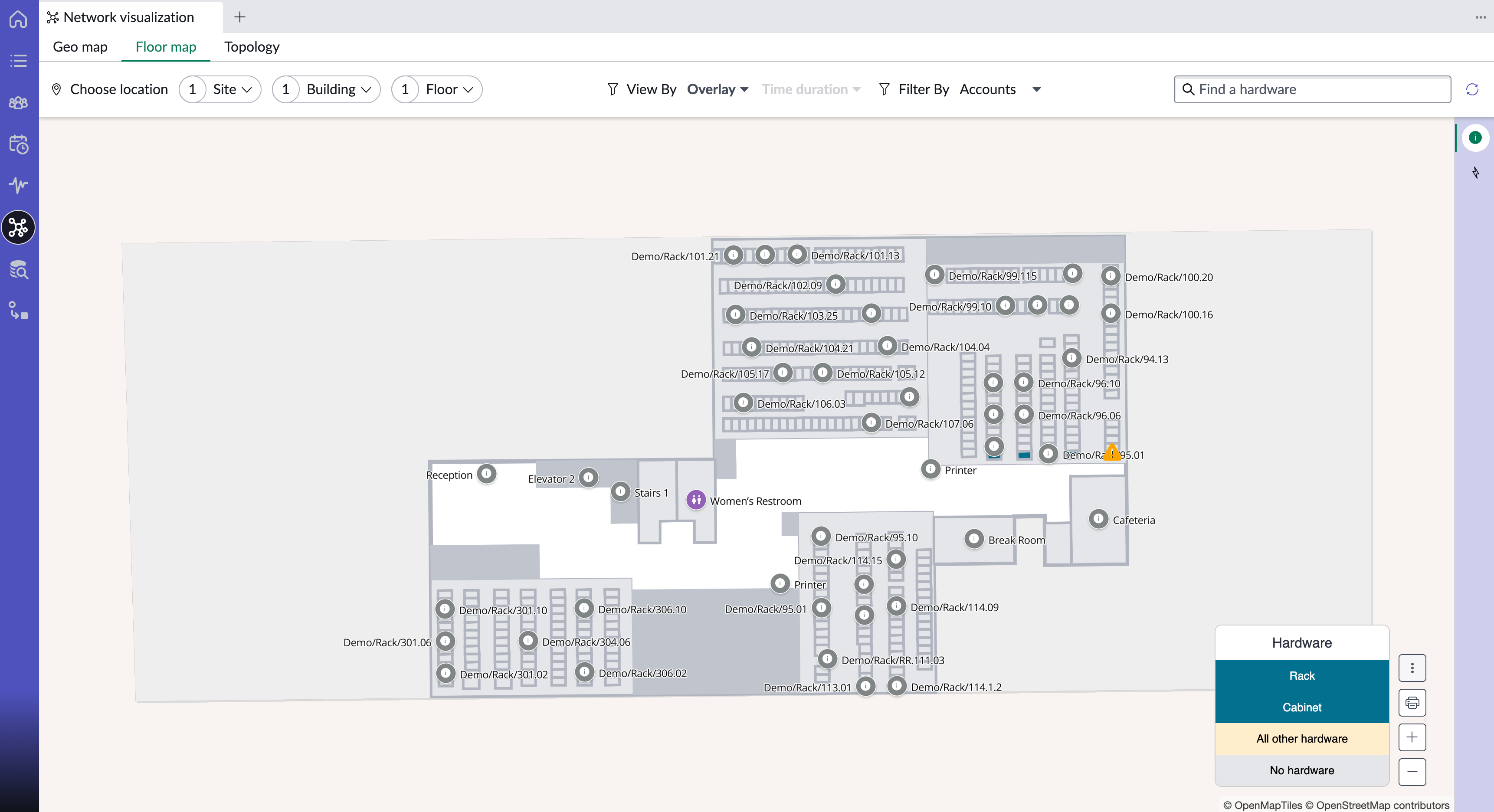

Abbildung : 1. Seitenansicht der Netzwerkvisualisierung

Die folgenden Funktionen sind in der Ansicht Netzwerkvisualisierung verfügbar:

Geo-Karte

Verwenden Sie die Geo-Karte, um den geografischen Standort Ihrer Netzwerkstandorte und Rechenzentren anzuzeigen. Sie können auch Details wie standortspezifisch, Konnektivität und Kapazität abrufen. Weitere Informationen finden Sie unter Visualisierung von Geo Zuordnung.

Stockwerkkarte

Verwenden Sie die Stockwerkskarte, um den Standort von Netzwerk-Assets auf einem Stockwerk eines Rechenzentrums anzuzeigen. Sie können auch die Betriebsdetails des Rechenzentrums auf der Karte anzeigen, um Strom-, Wärme- und Nutzungsdaten im Auge zu behalten. Weitere Informationen finden Sie unter Visualisierung der Stockwerkskarte.

Topologie

Mit der Topologiezuordnung können Sie sehen, wie Elemente in einem Netzwerk miteinander verbunden sind, z. B. Geräte und Schnittstellen. Verschaffen Sie sich einen allgemeinen Überblick über Ihr gesamtes Netzwerk. Weitere Informationen finden Sie unter Visualisierung der Netzwerktopologie.

Anwenderrollen

Tabelle : 1. Anwenderrollen und Verantwortlichkeiten

Anwenderrolle	Beschreibung
DC-Stockwerkdesigner [sn_ni_Core.dc_floor_Designer]	Entwerfen Sie das Stockwerklayout in Indoor Mapping Map Studio mit Schwerpunkt auf der Erstellung und Definition der visuellen Darstellung des Stockwerks.
DC Ops-Agent [sn_ni_Core.dc_OPS_Agent]	Überwacht den Stockwerkbetrieb des Rechenzentrums und verwendet die Stockwerkskarte, um Incidents zu verwalten, Probleme zu lösen und Change-Anforderungen zu bearbeiten.
DC Ops-Viewer [sn_ni_Core.dc_OPS_Viewer]	Schreibgeschützter Zugriff auf den Arbeitsbereich „Netzwerkbestand“ und seine Komponenten.

Zugriff

Sie können auf die Seite „Netzwerkvisualisierung“ wie folgt zugreifen:

1. Navigieren zu Arbeitsbereiche > Arbeitsbereich für Netzwerkbestandan.
2. Wählen Sie das blaue Hub-Symbol ( ).
