Funktion für logische Verbindungen entwerfen und zuweisen
Entwerfen und weisen Sie eine logische Verbindung in zu Telecommunications Network Inventory Anwendung. Mit der Funktion „Entwerfen und Zuweisen“ können Sie die Designanforderung für logische Verbindungen eines Kunden erfüllen.
Die Funktion „Entwerfen und Zuweisen“ stellt die Aktivitäten und Aufgaben bereit, die ein Service Desk-Mitarbeiter ausführen kann, um eine logische Verbindung zu erstellen. Je nach Designanforderung kann der Service Desk-Mitarbeiter eine logische Verbindung entwerfen und dieser Verbindung die zugehörigen Netzwerkbestände zuweisen.
Funktionslayout und Funktionen entwerfen und zuweisen

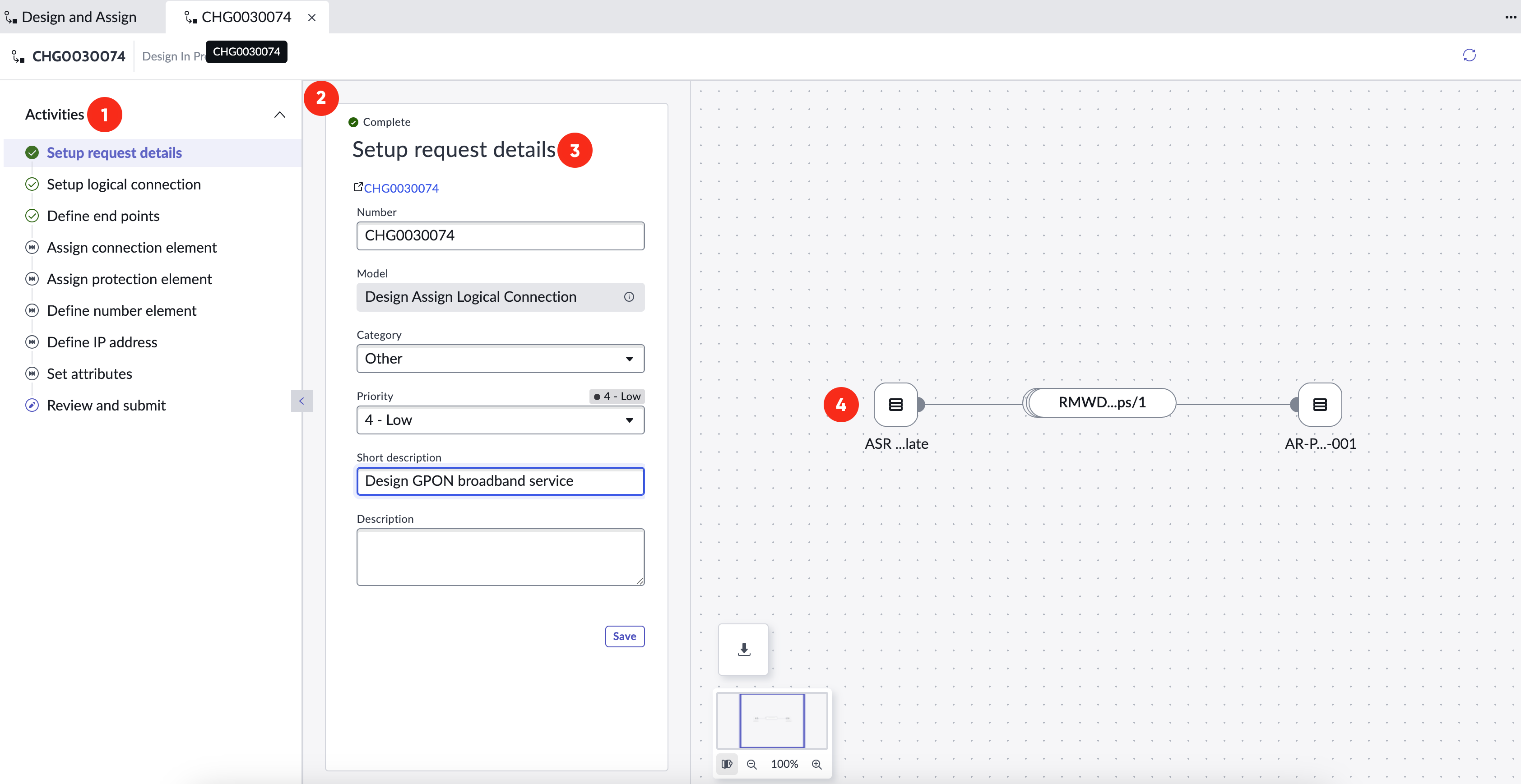

Das folgende Beispiel zeigt das Funktionslayout „Entwerfen und Zuweisen“ für eine logische Verbindung.
| Legende | Funktion | |
|---|---|---|
| 1 | Aktivitätsauswahl | Die Aktivitätsauswahl zeigt die Liste der Aktivitäten an, die eine logische Verbindung entwerfen und zuweisen sollen. Jede Aktivität verfügt über einen Indikator, der den Aktivitätsstatus anzeigt:
Wählen Sie eine Aktivität aus, um die Details in der Aktivitätsanzeige anzuzeigen. |
| 2 | Aktivitätsanzeige | Die Aktivitätsanzeige zeigt die ausgewählte Aktivität an. Aktivitätsanzeige ist der Hauptarbeitsbereich, in dem ein Service Desk-Mitarbeiter die Arbeit ausführt, die zum Abschließen der aktuellen Aktivität erforderlich ist. Sie können den Aktivitäts-Viewer-Bereich reduzieren. |
| 3 | Aktivitätskarten | Aktivitätskarten zeigen die Details zur aktuellen Aktivität im Aktivitäts-Viewer an. Je nach Art der Aktivität können die Aktivitätskarten Informationen wie Feldinformationen anzeigen, um einen Endpunkt einzurichten. Service Desk-Mitarbeiter verwenden die Karten, um die Arbeit für jede Aktivität abzuschließen, z. B. das Hinzufügen von Endpunkten oder das Festlegen von Attributen. |
| 4 | Netzwerkdiagramm | Das Netzwerkdiagramm zeigt einen Stromkreis der logischen Verbindungselemente grafisch an. Nachdem Sie jede Aktivität abgeschlossen haben, wird das Netzwerkdiagramm aktualisiert und die Daten angezeigt. Sie erhalten eine klare Visualisierung Ihres Designs. Sie können das Netzwerkdiagramm erweitern, indem Sie die Aktivitätsauswahl- und Aktivitätsdetailbereiche reduzieren. Sie können die Pillen im Diagramm erweitern, um alle zugrunde liegenden Verbindungselemente anzuzeigen. Wenn Sie den Mauszeiger über jede Pille bewegen, wird der vollständige Name dieses Verbindungselements angezeigt. |

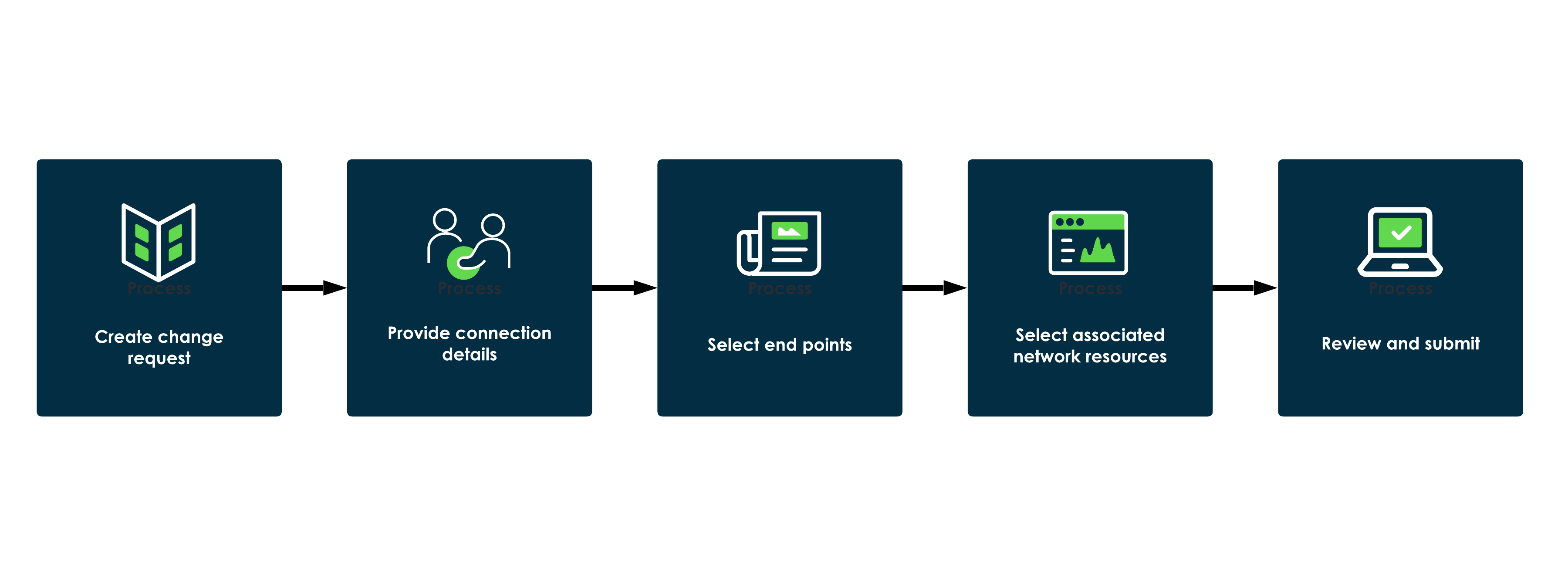

Workflow für logische Verbindung entwerfen und zuweisen
- Erstellen Sie eine Change-Anforderung, und fügen Sie die erforderlichen Details zu Ihrem Design hinzu.
- Geben Sie Verbindungsdetails an, die das Design beeinflussen, z. B. logisches Verbindungsmodell, Bandbreite und Domäne.
- Wählen Sie Endpunkte wie Netzwerkstandorte und Schnittstellen aus, an denen die Verbindung beginnt und beendet wird.
- Wählen Sie Verbindungselemente zwischen den Endpunkten aus.
- Wählen Sie einen Schutzpfad aus, um den Redundanzpfad für Ihre logische Verbindung zu definieren.
- Wählen Sie ein Nummernelement wie VLAN oder lag aus.
- Wählen Sie eine IP-Adresse aus.
- Überprüfen Sie das Design, und übermitteln Sie es zur Genehmigung.
Durch Ausführen dieser Schritte wird ein Datensatz für logische Verbindungen mit den zugehörigen Configuration Items (CI) generiert.
Weitere Informationen zu den Schritten zum Entwerfen und Zuweisen einer logischen Verbindung finden Sie unter Erstellen Sie einen Datensatz für eine logische Verbindung mit der Funktion „Entwerfen und Zuweisen“.
Zugriff
- Navigieren zu an.
- Wählen Sie das Symbol Design und Zuweisen (
), um das Übersichtsfenster für die Designanforderung zu öffnen.
- Auswahlvorgang Oder wählen Sie eine Change-Anforderung aus der Liste aus.
