Datenmodell für Telecommunications Network Inventory
Das Datenmodell für Telecommunications Network Inventory Zeigt die Beziehungen zwischen Ihren Netzwerk-Assets, Ihrer Infrastruktur und Ihren Services an. Mit diesen Informationen können Sie neue Services bereitstellen, vorhandene Services ändern, das Netzwerk verwalten und die Prognose für das Netzwerkwachstum in Ihrer Organisation planen.
Das Datenmodell enthält die Details zu Ihren Netzwerk-Assets, z. B. t elco-Gerätekonfigurationsdaten, Portverfügbarkeit eines Frameworks , Und Bandbreitenzuteilungen zwischen Ihren Sites und Services. Mit diesem Datenmodell können Sie die Netzwerkinfrastruktur und -Services erstellen, verwalten, verwalten und zuweisen. Darüber hinaus bietet dieses Datenmodell eine für die Automatisierung des Designs und der Erstellung Ihrer Netzwerkgeräte und -Verbindungen, die die Kundenserviceaufträge und internen Netzwerkaufträge unterstützen.
Die Assets, Services und Beziehungen Ihres Netzwerkbestands definieren die Infrastruktur Ihrer Telekommunikationsnetzwerke. Mit diesen Informationen können Sie Ihr Netzwerk planen und prognostizieren. Sie können die Daten des Assets in einem Netzwerkbestandsdatensatz speichern.
Die Telecommunications Network Inventory Die Anwendung verwendet die Erweiterungsklassen „Netzwerkbestand“, die erweitern Configuration Management Database (CMDB) Klassenhierarchie des Konfigurationselements (Configuration Item, CI). Diese Erweiterungen aktivieren CMDB Zum Speichern Ihrer Netzwerkbestandsinformationen. Darüber hinaus bieten diese Erweiterungsklassen die Standardisierung und Konsistenz, die an den Normungsgremien der Telekommunikationsbranche wie TeleManagement (TM) Forum und Metro Ethernet Forum (MEF) ausgerichtet sind. Weitere Informationen zu den Erweiterungsklassen „Network Inventory“ (NI) finden Sie unter Telecommunications Network Inventory Erweiterungsklassen.

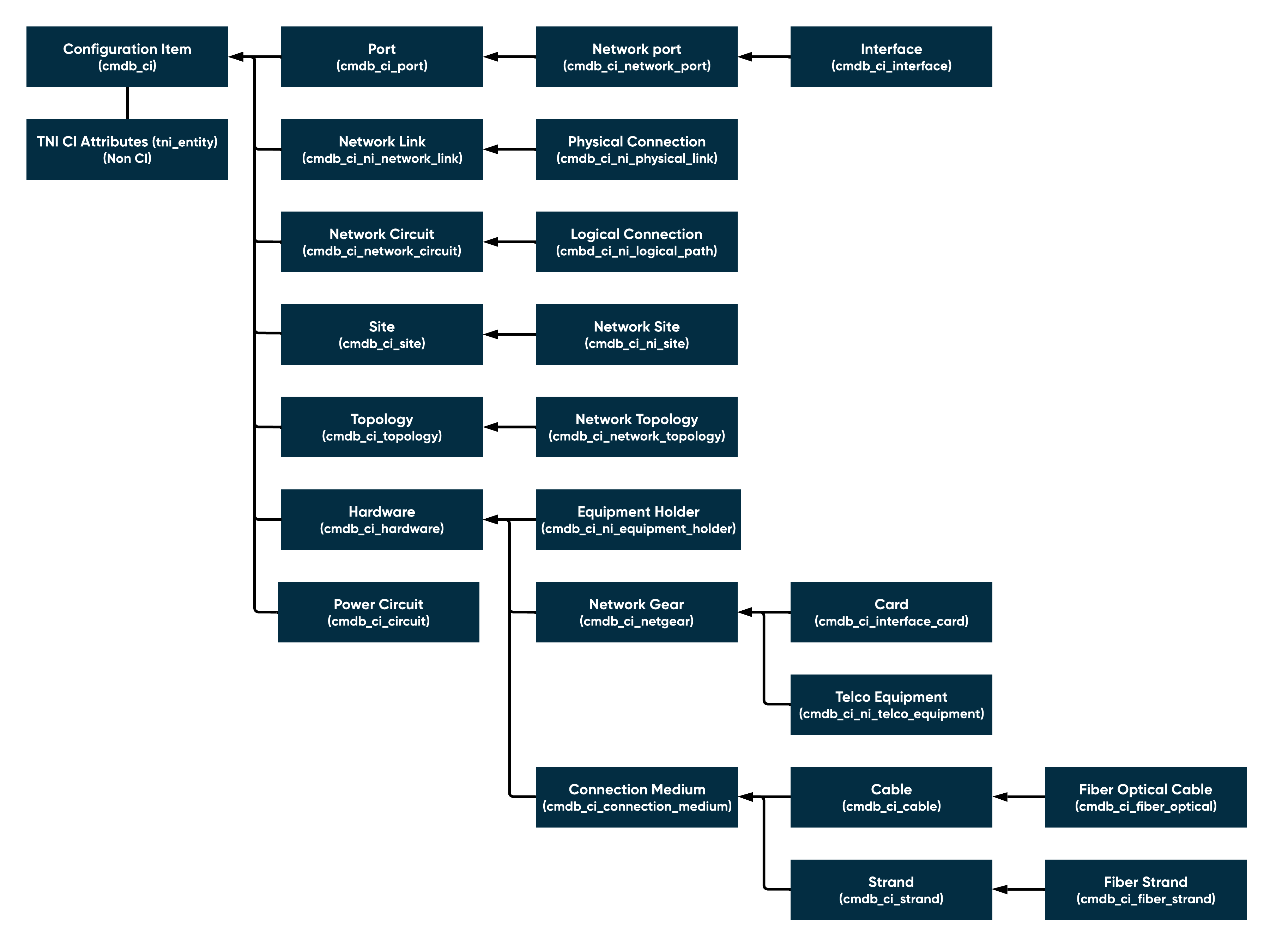

Das folgende Diagramm zeigt die Erweiterungsklassen im Datenmodell für den Netzwerkbestand.
Netzwerkstandort und Netzwerkstandort
- Überwachen Sie, woher Ihre Netzwerkverbindungen stammen und beenden
- Überwachen Sie die Netzwerkcenter, Gebäude, Stockwerke und Räume, in denen sich Ihre Netzwerk-Assets befinden
- Verfolgen Sie den Betriebsstatus Ihrer Netzwerkstandorte
- Ordnen Sie Ihre Netzwerkstandorte in Ihrer Servicetopologie zu
- Verknüpfen Sie Ihre physischen Standorte mit Ihren Netzwerkstandorten, um eine bessere Visualisierung zu erhalten
- Identifizieren Sie Netzwerkfehler und -Ausfälle
Telecommunications Network Inventory Erweiterungsklassen
Die Telecommunications Network Inventory Die Anwendung verwendet die Klassen des generischen Konfigurationselements (CI), die erweitern CMDB Klassenhierarchie wie in der folgenden Tabelle angezeigt. In der folgenden Tabelle werden die Klassen beschrieben, die in der Anwendung verwendet werden.
| Telecommunications Network Inventory Klasse | Erweitert die generische CI-Klasse | Beschreibung |
|---|---|---|
| TNI-CI-Attribute [tni_Entity] | Nicht-CI-Klasse |
Stellt eine Sammlung der allgemeinen dar Telecommunications Network Inventory Attribute. Verwenden Sie den TNI-CI-Attributdatensatz, um die relevanten allgemeinen Attribute zu erstellen, die für relevant sind Telecommunications Network Inventory Und erstellt eine Beziehung zum CI-Datensatz. Weitere Informationen finden Sie unter Formular „TNI-CI-Attribute“. |
| Netzwerkstandort [cmdb_ci_ni_Site] | Site [cmdb_ci_Site] | Erfasst und verwaltet die standortspezifischen Attribute für jeden Netzwerkstandort, einschließlich der Netzwerkcenter, Gebäude, Stockwerke und Räume, in denen sich die Geräte befinden. Mit den Netzwerkstandort-Datensätzen können Sie alle Geräte an einem Standort anzeigen. Sie können die Standorte nach zugewiesenen Typ-, Rollen- oder Funktionskategorien filtern. Weitere Informationen finden Sie unter 791e7926563be96b735e01e05bece6de2f9d57b1.dita. |
| Gerätehalter [cmdb_ci_Equipment_Holder] | Hardware [cmdb_ci_hardware] | Stellt die physischen Einheiten dar, die die Telekommunikationsgeräte enthalten, einschließlich Käfige, Schächte, Schränke, Steckplätze, und Relais-Racks. Ein Gerätehalter kann die anderen Gerätehalter enthalten. Beispielsweise enthalten die Line-ups die einzelnen Relais-Racks, und jedes Relais-Rack enthält die Geräteregale. Verwenden Sie die Gerätehalter-Datensätze, um Ihre Netzwerk-Assets nachzuverfolgen und zu verwalten. Weitere Informationen finden Sie unter 50c5878a11dc4185e46ca5e5d56b0dc246fc6d58.dita. Weitere Informationen zu den Erweiterungsklassen des Gerätehalters finden Sie unter Erweiterungsklassen des Gerätehalters. |
| Telekommunikationsgerät [cmdb_ci_ni_telco_Equipment] | Netzwerkgerät [cmdb_ci_netgear] |
Stellt ein Gerät dar, das die technischen Funktionen in einem Netzwerk bereitstellt. Beispiele sind Router, Modems, Mobilgeräte, optische Kabel, Relais, und Switches. Das Gerät kann Slots, Karten oder Ports haben. Das Gerät kann innerhalb eines Gerätehalters oder allein vorhanden sein, da nicht alle Geräte im Rack montiert sind. Verwenden Sie den Gerätedatensatz, um die Details Ihrer Telekommunikationsgeräte nachzuverfolgen und zu verwalten. Weitere Informationen finden Sie unter Erstellen Sie eine Instanz für Telekommunikationsgeräte.Weitere Informationen zu den Ausrüstungserweiterungsklassen finden Sie unter Ausrüstungserweiterungsklassen. |
| Netzwerkschnittstelle [cmdb_ci_ni_Interface] | Netzwerkport [cmdb_ci_ni_Network_Port] | Erfasst und verwaltet die gerätespezifischen Attribute für die Netzwerkschnittstellen. Weitere Informationen finden Sie unter Definieren Sie die Netzwerkschnittstellendetails. |
| Schnittstellenkarte [cmdb_ci_Interface_Card] | Netzwerkgerät [cmdb_ci_netgear] | Stellt die Schnittstellenkarten dar, die in einem Netzwerk gespeichert sind. Karten können mehr als einen Steckplatz belegen und andere Karten enthalten. Dies können die physischen oder logischen (virtuellen) Geräteports sein. Jedem Port wird ein Bandbreitenwert zugewiesen. Die Bandbreiten werden verbraucht, wenn Sie die Ports im Netzwerkdesign verwenden. Weitere Informationen finden Sie unter Definieren Sie die Kartendetails. |
| Physische Verbindung [cmdb_ci_ni_physical_Link] | Netzwerklink [cmdb_ci_Network_Link] | Stellt die physischen Portverbindungen auf den Schnittstellenkarten in Ihrem Netzwerk dar. Weitere Informationen finden Sie unter Definieren Sie die Details der physischen Verbindung. |
| Logische Verbindung [cmdb_ci_ni_logical_path] | Netzwerkkreis [cmdb_ci_Network_Circuit] | Stellt die logischen oder virtuellen Portverbindungen auf den Netzwerkschnittstellenkarten dar. Eine logische Verbindung stellt normalerweise die mehreren physischen Verbindungen auf einer Schnittstellenkarte dar. Weitere Informationen finden Sie unter Definieren Sie die Details der logischen Verbindung. |
| Leistungskreis (cmdb_ci_Circuit) | Konfigurationselement [cmdb_ci] | Stellt den elektrischen Pfad dar, der Strom in einem Rechenzentrum liefert. Weitere Informationen finden Sie unter Definieren Sie die Leistungsstromdetails. |
| Topologie [cmdb_ci_Topology] | Netzwerktopologie [cmdb_ci_Network_Topology] |
Stellt die Gruppierung der Netzwerkelemente wie Knoten (Geräte), Edges (Verbindungen) und Terminalpunkte (Schnittstellen) dar, wie sie organisiert und miteinander verbunden sind. Weitere Informationen finden Sie unter Visualisierung der Netzwerktopologie. |
| Gebäude-Hardware | Stellt Leistung, HLK, Netzwerk und ihre Konnektivität in einem Rechenzentrum dar. Weitere Informationen finden Sie unter Klassen der Netzwerkbestandseinrichtung. |
