Visualisierung der Netzwerktopologie

  • Freigeben Version: Zurich
  • Aktualisiert 31. Juli 2025
  • 2 Minuten Lesedauer

    • Die Topologie in Telecommunications Network Inventory Die Anwendung zeigt grafisch an, wie die verschiedenen Elemente in einem Netzwerk, z. B. Geräte, Verbindungen und Schnittstellen, organisiert und miteinander verbunden sind. Durch die Verwendung einer Topologie erhalten Sie eine Vogelperspektive auf das Netzwerk.

    Topologievisualisierung o Anzeigen

    Die Netzwerktopologie ist eine visuelle Darstellung der Netzwerkelemente wie Knoten (Geräte), Edges (Verbindungen) und Terminationspunkte (Schnittstellen) und wie sie organisiert und miteinander verbunden sind. Eine Topologie kann ein Ring, eine Struktur, ein Mesh, ein Stern oder ein Bus in der Struktur sein. Mit einer Topologie können Sie die Netzwerkerweiterungen planen, die Netzwerkleistung überwachen und die im Netzwerk auftretenden Fehler beheben.

    Das folgende Beispiel zeigt eine Topologie in Telecommunications Network Inventory Anwendung.

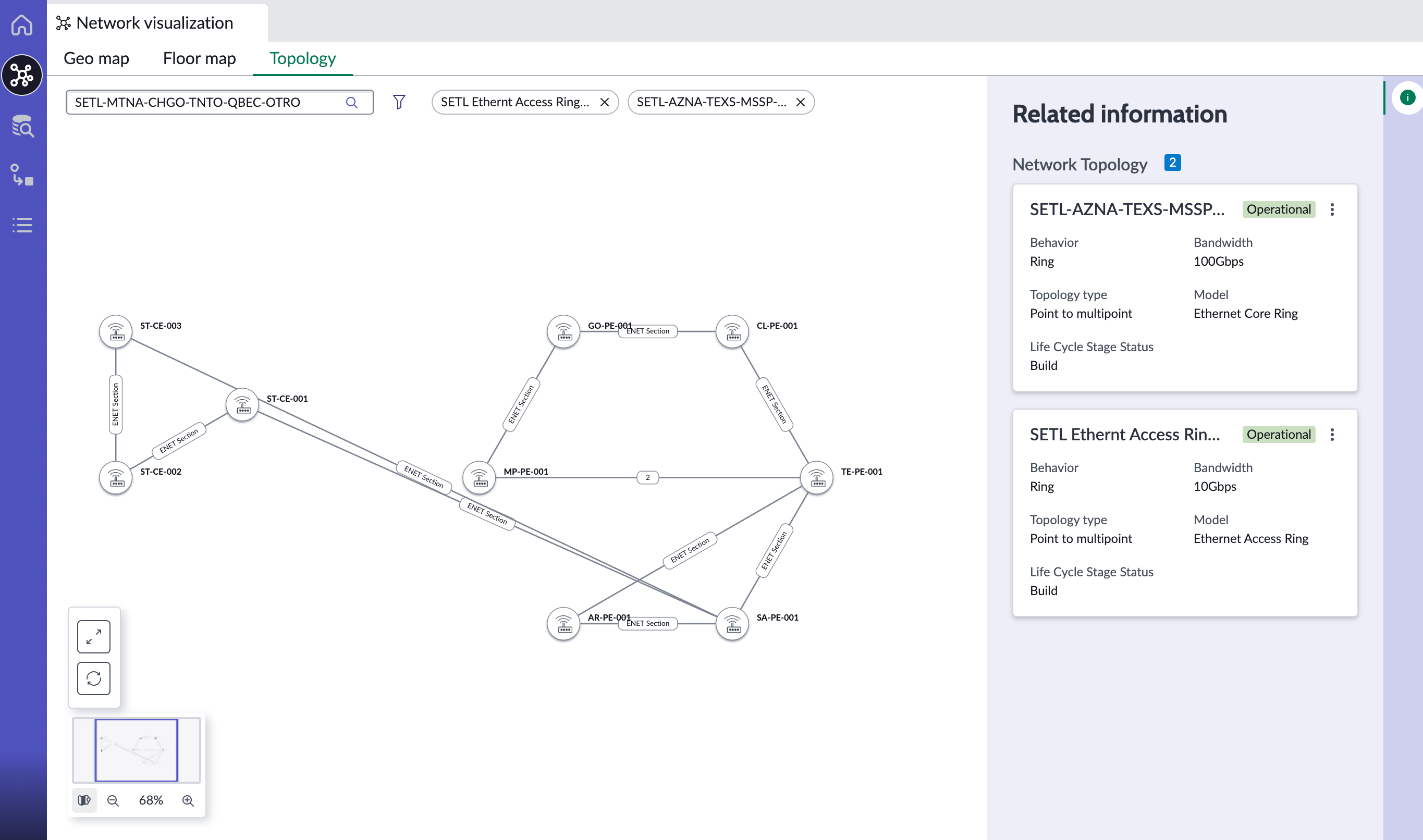

    Abbildung : 1. Netzwerktopologie
    Ansicht einer Topologie mit Suchfeld, Kartenbereich, Detailbereich und Zoomoption.
    Sie können die Topologie im Fenster „Netzwerk-Viewer“ in anzeigen Telecommunications Network Inventory Arbeitsbereich. Das Fenster „Netzwerk-Viewer“ enthält Folgendes:
    • Mit dem Suchfeld und dem erweiterten Filter können Sie die Topologie auswählen.
    • Im Kartenbereich wird die Netzwerktopologie angezeigt.
    • Detailbereich auf der Zeigt zugehörige Informationen der Topologie gemäß der aktuellen Auswahl an.

    Suchfeld

    Verwenden Sie das Suchfeld, um die Topologie auszuwählen, die Sie visualisieren möchten. Sie können mehrere Topologien gleichzeitig auswählen. Mit der erweiterten Filteroption können Sie die Topologien basierend auf den von Ihnen festgelegten Bedingungen filtern.

    Kartenbereich

    Im Kartenbereich wird die Topologie angezeigt, die Sie im Suchfeld ausgewählt haben. Sie können viele Topologien gleichzeitig im Kartenbereich anzeigen. Im Kartenbereich wird auch der Name jedes Elements in der Topologie angezeigt.

    Im Kartenbereich können Sie die folgenden Aktionen ausführen:
    • Bewegen Sie den Mauszeiger darüber Ein Knoten zum Hervorheben der Verbindungen, die dem Knoten zugeordnet sind.
    • Wählen Sie eine der Topologien aus, um die ihr zugeordneten Elemente hervorzuheben.
    • Wählen Sie das Aktualisierungssymbol ( Aktualisierungssymbol), um die Karte neu zu laden und zur ursprünglichen Ansicht zurückzukehren.
    • Wählen Sie das Symbol an Bildschirm anpassen ( Symbol „an Bildschirm anpassen“), um die Topologie an die Größe des Kartenbereichs anzupassen.
    • Verwenden Sie die Zoomsteuerungen, um die Karte zu vergrößern und zu verkleinern.

    Detailbereich

    Im Detailbereich werden die zugehörigen Informationen zur Topologie, dem Knoten oder der Verbindung angezeigt, die Sie ausgewählt haben. Sie können das Infosymbol ( Info-Symbol), um den Detailbereich anzuzeigen. Anfänglich werden im Detailbereich die zugehörigen Informationen zum Topologiedatensatz angezeigt. Wenn Sie einen Knoten auswählen, werden im Detailbereich die zugehörigen Informationen zu diesem Knoten angezeigt. Wenn Sie im Kartenbereich einen leeren Bereich auswählen, werden im Detailbereich zugehörige Informationen zu den geöffneten Topologien angezeigt.

    Sie können auch auswählen Details Anzeigen Im Detailbereich, um zum entsprechenden CI-Datensatz umzuleiten.

    Zugriff

    Sie können in auf die Netzwerktopologie zugreifen Telecommunications Network Inventory Arbeitsbereich wie folgt:
    1. Navigieren zu Arbeitsbereiche > Arbeitsbereich für Netzwerkbestandan.
    2. Wählen Sie das Netzwerk aus Visualisierung Symbol ( Blaues Hub-Symbol.).
    3. Wählen Sie aus Topologie Registerkarte.

    Weitere Informationen zum Erstellen und Anzeigen einer Topologie im finden Sie Telecommunications Network Inventory Anwendung, siehe Verwenden der Netzwerktopologie.
