Nokia Altiplano のサービスグラフコネクタ

リリースバージョン: Yokohama

更新日 2025年01月30日

所要時間：9分

Nokia Altiplano アクセスネットワーク SDN コントローラーのサービスグラフコネクタを使用し、REST API を使用して Nokia Altiplano ソフトウェアから ServiceNow インスタンスにデータをプルします。

Nokia Altiplano のサービスグラフコネクタは、Nokia Altiplano データベースから資産インベントリデータ (物理ネットワークリソース) をプルします。

ストアでアプリを要求する

ServiceNow Store Web サイトにアクセスして利用可能なすべてのアプリを表示し、ストアにリクエストを送信する方法について確認してください。リリースされたすべてのアプリのリリースノート情報については、「ServiceNow Storeバージョン履歴のリリースノート」を参照してください。

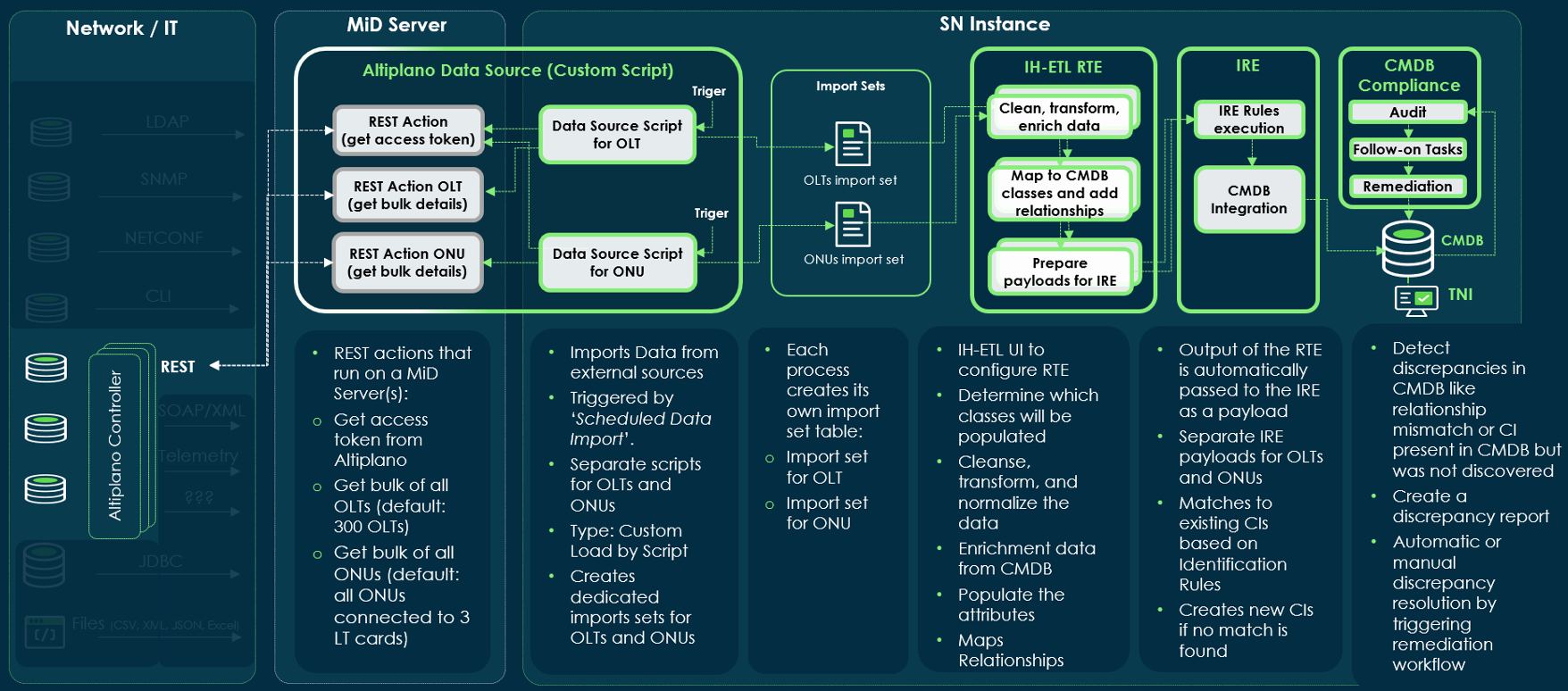

Nokia Altiplano SGC アーキテクチャ

データソースは次のように定義されます。

スクリプトによるカスタムロード
単一列のデータ

サービスグラフコネクタテクノロジーの一般的な概要については、「 Getting started with Service Graph Connectors」を参照してください。

サポートされているバージョン

サポートされているNokia Altiplanoコントローラーの最小バージョン:24.6。

ユースケース

Nokia Altiplano サービスグラフコネクタの使用方法の例を次に示します。

Nokia Altiplano サービスグラフコネクタ を使用すると、(MID サーバーを介して) REST API を介して Nokia Altiplano Access Controller からデータをプルし、OLT や ONT などの物理ネットワークリソースに関する正確で最新の情報が CMDB に設定されていることを確認します。この統合により、ネットワークリソースとその関係について、通信事業モデルに沿ったビューが提供されます。
将来の機能: 今後のリリースでは、Nokia Altiplano サービスグラフコネクタは、物理リソースだけでなく論理リソースとサービス/接続も検出するように機能を拡張し、ネットワークの物理的側面と論理的側面の両方をより包括的に表示できるようにします。また、Altiplano コントローラーが (MID サーバーを介して) ServiceNow インスタンスに変更を通知し、ディスカバリータスクを順番にトリガーするイベント駆動型ディスカバリーもサポートします。
同期スケジュールを設定して保存する機能

ガイド付きセットアップ

Nokia Altiplano のサービスグラフコネクタのガイド付きセットアップでは、インスタンスで統合を構成するための整理された一連のタスクが提供されます。ガイド付きセットアップにアクセスするには、「Nokia Altiplano のサービスグラフコネクタの構成」を参照してください。

CMDB 統合ダッシュボード

CMDB 共通統合ストアアプリは、インストールされているすべてのサービスグラフコネクタのステータス、処理結果、および処理エラーを一元的に表示するダッシュボードを提供します。すべての統合実行のメトリクスを確認することができます。特定の統合、特定の期間、または特定の統合実行に関してビューをフィルタリングすることもできます。CMDB 統合ダッシュボードでの SolarWinds 統合の監視の詳細については、「 Integration Commons for CMDB」を参照してください。

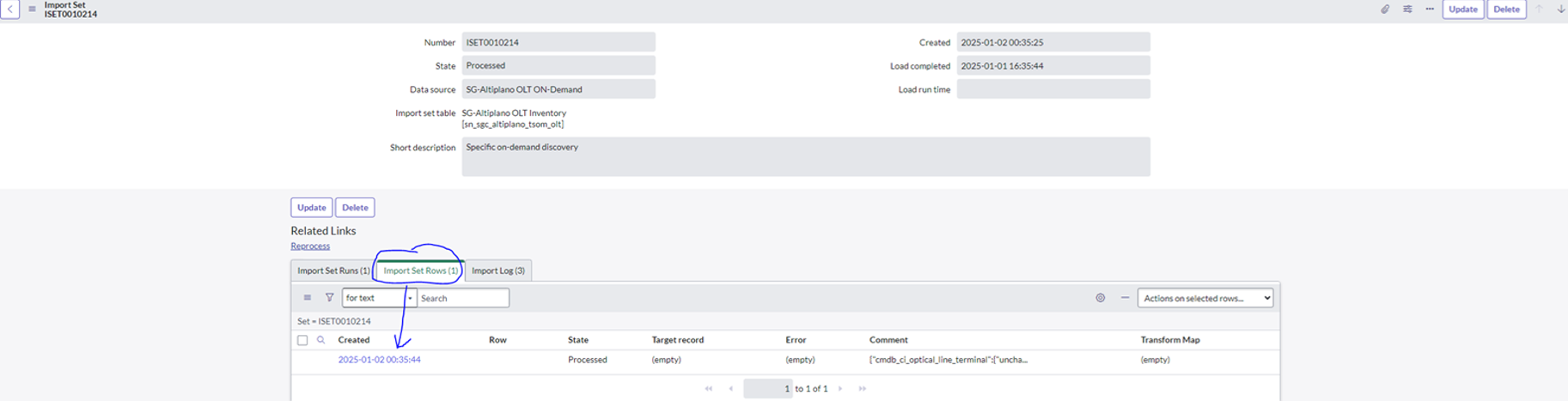

インポートセット

インポートセットは、変換マップが関係を作成してモデル化する統合ハブ ETL の入力です。データがインポートセットにロードされると、変換プロセスがトリガーされます。

始める前に

必要なロール：アドミン

手順

移動先すべて > システムインポートセット > アドミニストレーション > インポートセット.

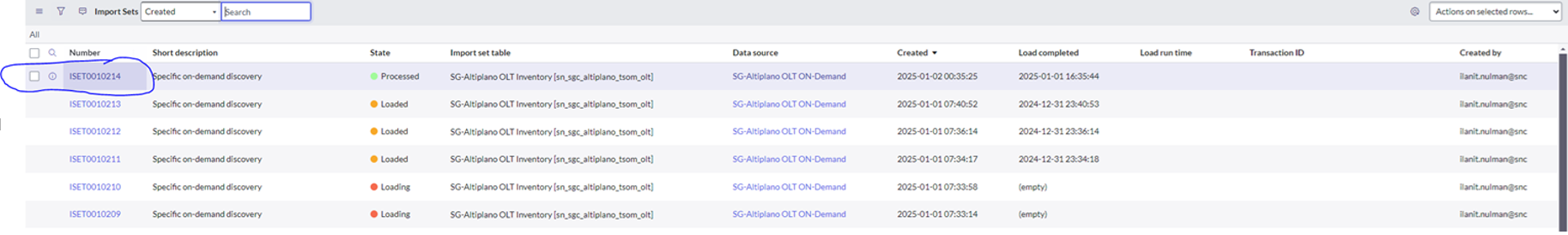

データソーススクリプトにより、ステージングテーブルが自動的に作成されます。

データマッピング

Nokia Altiplano ソフトウェアのデータソースからのデータは、強力な変換エンジン (RTE) を使用してマッピングされ、ServiceNow CMDB テーブルに変換されます。データは、識別および調整エンジン (IRE) を使用して ServiceNow CMDB に挿入されます。

ガイド付きセットアップを完了したら、SolarWinds ソフトウェアから定期的にデータをプルするように統合を構成できます。

データはステージングテーブルにロードされてから、次の関係を持つ次の CMDB ターゲットテーブルに挿入されます。

CMDB CI と CI 関係のマッピング (物理層)


CI	CI 関係
OLT CI	OLT デバイスは OLT CI で表されます。テーブル名: cmdb_ci_optical_line_terminal OLT CI にはスロット CI が含まれています。
ONT CI	ONT デバイスは ONT CI で表されます。テーブル名: cmdb_ci_optical_network_terminal ONT CI にはネットワークインターフェイス CI が含まれています。 ONT ネットワークインターフェイス CI は、ONT CI に含まれています。
スロット CI	シャーシスロットは、スロット CI で表されます。テーブル名: cmdb_ci_container_slot スロット CI は OLT CI に含まれています。スロット CI には、インターフェイスカード CI (LT/NT カード、ファン/PSU ユニット) が含まれています。
サブスロット CI	LT/NT カードケージは、サブスロット CI で表されます。テーブル名: cmdb_ci_container_subslot サブスロット CI は OLT LT カード CI に含まれています。サブスロット CI は OLT NT カード CI に含まれています。サブスロット CI には、インターフェイスカード CI (トランシーバーカード) が含まれています。
インターフェイスカード CI	LT カードと NT カードはインターフェイスカード CI で表されます。トランシーバーカードは、インターフェイスカード CI で表されます。ファンおよび電源装置は、インターフェイスカード CI で表されます。(特殊カード、ファン、および電源装置 CI は、次のリリースで変更される可能性があります)。テーブル名: cmdb_ci_interface_card LT カードにはサブスロット CI が含まれています。 NT カードにはサブスロット CI が含まれています。 NT カード CI がネットワークインターフェイス CI を含む LT/NT トランシーバーカード CI には、ネットワークインターフェイス CI が含まれています。 LT/NT カード CI は LT/NT スロット CI に含まれています。 LT トランシーバカード CI は、サブスロット CI (LT カード) に含まれています。 NT トランシーバーカード CI は、サブスロット CI (NT カード) に含まれています。
ネットワークインターフェイス CI	LT カードの PON アクセスポートと NT カードのネットワークポートは、ネットワークインターフェイス CI によって表されます。テーブル名: cmdb_ci_ni_interface LT トランシーバー/NT トランシーバー/NT カード CI に含まれるネットワークインターフェイス CI。 ONT ネットワークインターフェイス CI は ONT CI に含まれています。

統合ハブ ETL アプリケーションを使用して、データマップを表示および管理できます。

詳細については、「IntegrationHub ETL」を参照してください。

サポートされている xNF

ライトスパン MF-2 (OLT)
ライトスパン ISAM FX-4 (OLT)
ライトスパン XS-010X-Q (ONT)
ライトスパン XS-010X-R (ONT)

特別なシステムプロパティ

Nokia Altiplano のサービスグラフコネクタは、アプリケーションのさまざまな動作を制御する特別なシステムプロパティをインストールします。

始める前に

必要なロール：アドミン

手順

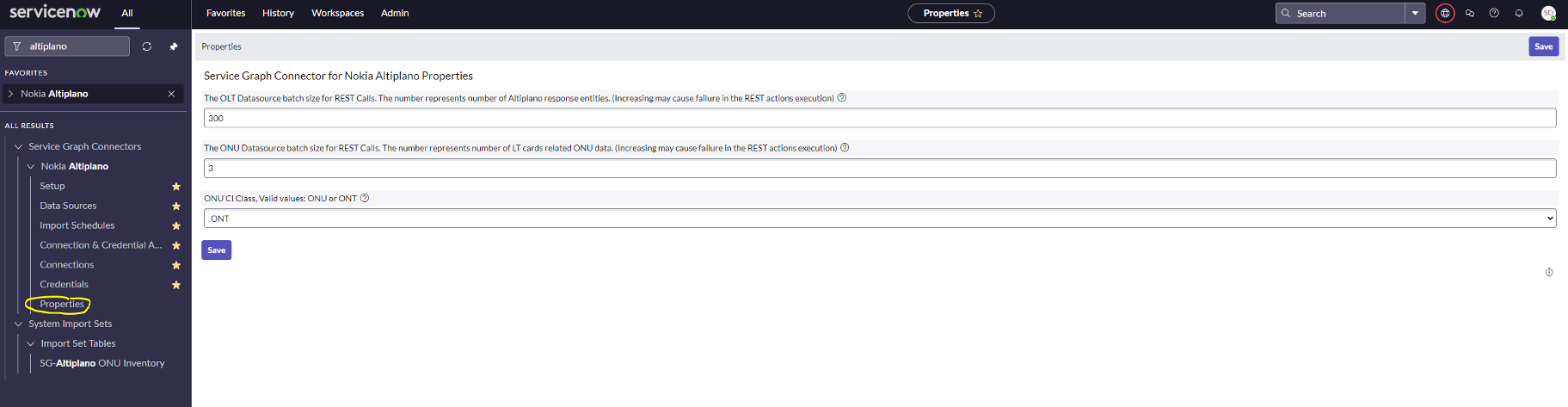

移動先すべて > サービスグラフコネクタ > Nokia Altiplano > プロパティ.

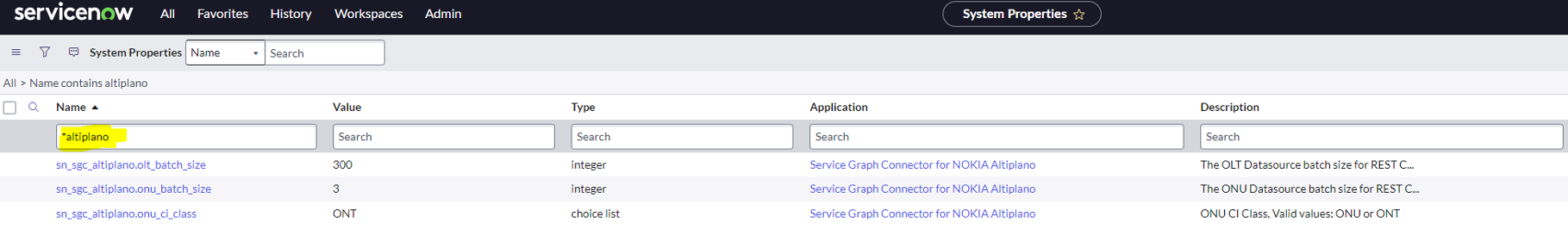

これらのプロパティにアクセスするには、 sys_properties.list と入力し、「*altiplano」という名前でフィルタリングします。

表 : 1. Nokia Altiplano SGC システムプロパティ
プロパティ名	推奨/デフォルト値	説明
sn_sgc_altiplano.olt_batch_size	300	REST 呼び出しの OLT データソースバッチサイズ。この数は、Altiplano 応答エンティティの数を表します。(値を増やすと、REST アクションの実行で失敗する可能性があります)
sn_sgc_altiplano.onu_batch_size	3	REST 呼び出しの ONU データソースバッチサイズ。この数値は、LT カードに関連する ONU データの数を表します。 (値を増やすと、REST アクションの実行で失敗する可能性があります)
sn_sgc_altiplano.onu_ci_class	ONT	ONU CI クラス、有効な値：ONU または ONT

REST API を介して Nokia Altiplano からデータを取得する例

REST API を介して Nokia Altiplano からデータを取得する例。

URL 形式

バージョニングされた URL:POST: altiplano-indexsearch/latestcompleted-inv/_search

OLT の場合


{
    "_source": [
        "deviceAVmetadata",
        "inventorymetadata",
        "inventorydata.ietf-hardware:hardware",
        "inventorydata.ietf-hardware:hardware-state",
        "inventorydata.nokia-state:state"
    ],
    "sort": [{"_id": {"order": "asc"}}],
    "from": 0,
    "size":300
}

ONU の場合


{
      "query": {
            "bool": {
                "should": [
                    {
                        "exists": {
                            "field": "inventorydata.ietf-interfaces:interfaces-state.interface.bbf-xponvani:v-ani.onu-present-on-this-olt.detected-serial-number"
                        }
                    }
                ]
            }
    },
    "_source": [
         "inventorydata.ietf-interfaces:interfaces-state.interface.bbf-xponvani:v-ani.onu-present-on-this-olt.detected-serial-number",
        "inventorydata.bbf-fiber-onu-emulated-mount:onus.onu.root.ietf-hardware-mounted:hardware-state",
        "inventorydata.bbf-fiber-onu-emulated-mount:onus.onu.name"
     ],
    "sort": [{"_id": {"order": "asc"}}],
    "from": 0,
    "size": 3
}
