Telecom Juniper MX SSH ルーターパターン

  • リリースバージョン: Yokohama
  • 更新日 2025年01月30日
  • 所要時間：4分

    • ServiceNow® Telecom ディスカバリーアプリケーションは、Telecom Juniper MX SSHRouter ディスカバリーパターンを使用して、ネットワーク内の SNMP および CLI ベースの Juniper MX シリーズルーターを検索します。これらのリソースを検出するには、 ServiceNow® ストアから電気通信ディスカバリーパターン (TSOM パターン) を更新する必要があります。

    電気通信ディスカバリーは、電気通信ディスカバリーパターンを使用して水平ディスカバリーを実行します。この電気通信ディスカバリーパターンでは、一連の SNMP 要求を使用して SSH 経由で CLI を検索および分類し、ネットワーク要素を検出します。

    Telecom Juniper MX SSH ルーターパターンは、TSOM ヴィジビリティの一部である Telecommunications Discovery Patterns アプリケーション (sn_tsom_patterns) の一部です。

    ストアでアプリを要求する

    ServiceNow Store Web サイトにアクセスして利用可能なすべてのアプリを表示し、ストアにリクエストを送信する方法について確認してください。リリースされたすべてのアプリのリリースノート情報については、「ServiceNow Storeバージョン履歴のリリースノート」を参照してください。

    前提条件

    • TSOM のサブスクリプション。
    • ネットワークルーターデバイスに SNMP アクセス権があることを確認します。
    • ServiceNow インスタンスで、SNMP 認証情報を構成します。詳細については、「SNMP support for Discovery」を参照してください。
    • TSOM パターンの設定については、 電気通信ディスカバリー (TSOM) パターンの構成を参照してください。

    影響を受ける CMDB CI と CI 関係 (物理レイヤー)

    CI CI リレーションシップ
    IP ルーター CI

    IP ルーターデバイスは、IP ルーター CI によって表されます。

    テーブル名: cmdb_ci_ip_router

    IP ルーター CI にはスロットまたはネットワークインターフェイスが含まれています。
    スロット CI

    スロットはスロット CI によって表されます。

    テーブル名: cmdb_ci_container_slot

    スロットは IP ルータに含まれています。

    スロット CI にはインターフェイスカードが含まれています。
    サブスロット CI

    サブスロットは、サブスロット CI によって表されます。

    テーブル名: cmdb_ci_container_subslot

    サブスロットはインターフェイスカード CI に含まれています。

    サブスロット CI には、インターフェイスカード CI が含まれています。
    インターフェイスカード CI

    さまざまなタイプのカードがインターフェイスカード CI によって表されます。

    ファンと電源ユニットもカード CI で表されます。

    テーブル名: cmdb_ci_interface_card

    インターフェイスカードは、スロットまたはサブスロットに含まれています。

    インターフェイスカードには、ネットワークインターフェイスまたはサブスロットを含めることができます。
    ネットワークインターフェイス CI

    あらゆるタイプのネットワークインターフェイスがネットワークインターフェイス CI によって表されます。

    テーブル名: cmdb_ci_ni_interface

    ネットワークインターフェイスは、インターフェイスカード、IP ルーターに含まれています。

    このパターンでの xNF の分類

    分類される OID の完全なリストにアクセスします。

    始める前に

    必要なロール：admin

    分類子名: 標準ネットワークルーター。

    手順

    1. 次のように移動する。 All (すべて) > ディスカバリー定義 > CI の分類 > SNMP.
    2. リストから [標準ネットワークルーター] を選択します。

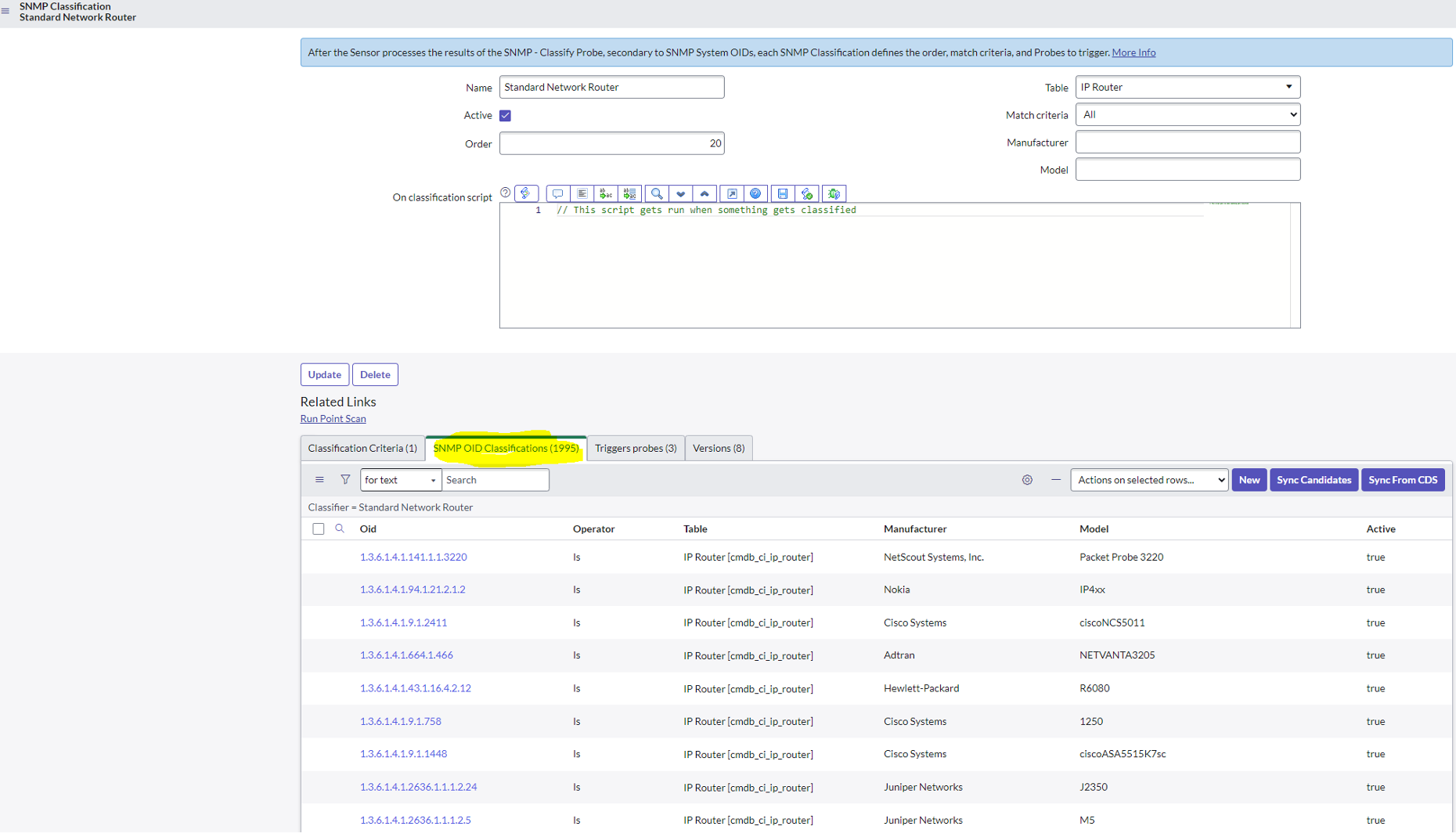

    3. [SNMP OID 分類] タブを開き、OID のリストを表示します。SNMP OID 分類。
      注:

      分類子に OID を追加する方法の詳細については、「 電気通信ディスカバリーパターンを使用した電気通信ディスカバリー」を参照してください。

      このパターンを呼び出す特定の OID のリスト:
      Vendor (ベンダー) モデル OID パターン
      Juniper MX80 1.3.6.1.4.1.2636.1.1.1.2.57 Telecom Juniper MX SSH ルーター
      Juniper MX104 1.3.6.1.4.1.2636.1.1.1.2.97 Telecom Juniper MX SSH ルーター
      Juniper MX240 1.3.6.1.4.1.2636.1.1.1.2.29 Telecom Juniper MX SSH ルーター
      Juniper MX480 1.3.6.1.4.1.2636.1.1.1.2.25 Telecom Juniper MX SSH ルーター

      xNF:SystemMIB で使用される MiB テーブル。

      使用する CLI コマンド。
      • シャーシハードウェアを表示 |ノーモア |XML を表示
      • インターフェイスメディアを表示 |ノーモア |XML を表示
