ArchiMate 모양 지원 엔터프라이즈 모델링 및 시각화
ArchiMate® 모양은 엔터프라이즈 아키텍트가 엔터프라이즈의 여러 도메인 간의 관계를 나타내는 다이어그램을 만드는 데 사용하는 산업 표준 요소입니다. ArchiMate는 The Open Group의 등록 상표입니다. 엔터프라이즈 모델링 및 시각화 일반 및 엔터프라이즈 아키텍처 모양과 함께 ArchiMate 모양을 지원합니다.
(CSDM)가 있는 ServiceNow 일반 서비스 데이터 모델 ArchiMate 모양 매핑
ArchiMate 모양은 내부적으로 CSDM 요소와 ServiceNow 연결됩니다. 이 매핑을 사용하면 모양 관계의 엔터프라이즈 아키텍처 유사한 매핑을 따를 수 있습니다.
| ArchiMate 모양 | CSDM 요소 유형 |
|---|---|
| 비즈니스 서비스 | 비즈니스 서비스 |
| 애플리케이션 서비스 | 애플리케이션 서비스 |
| 애플리케이션 구성요소 | 비즈니스 애플리케이션 |
| 제품 | 비즈니스 애플리케이션 |
| 아티팩트 | 아키텍처 아티팩트 |
| 역량 | 비즈니스 역량 |
| 비즈니스 프로세스 | 비즈니스 프로세스 |
| 기술 공동 작업 | 동적 CI 그룹 |
| 노드 | 서버 |
| 데이터 객체 | 정보 객체 |
| 계약 | 계약 |
| 위치 | 위치 |
| 애플리케이션 인터페이스 | 디지털 인터페이스 |

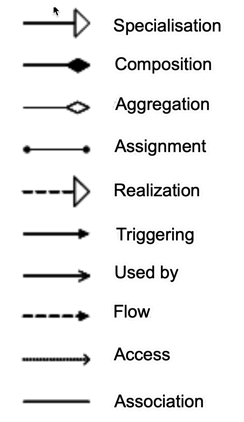

ArchiMate 관계의 유형
다음은 ArchiMate 도형의 관계 유형입니다. 이 화살표를 사용하여 모델링 다이어그램에서 ArchiMate 모양 간의 관계를 정의합니다.
