평면도의 시각화
애플리케이션의 평면도를 Telecommunications Network Inventory 사용하여 데이터센터 인프라의 레이아웃을 봅니다. 네트워크 자산 배치를 보고 맵에서 운영 데이터를 모니터링할 수 있습니다.
평면도 개요
평면도는 데이터센터 층을 시각적으로 보여줍니다. 층 맵을 통해 네트워크 자산 배치 및 운영 상세 정보를 포함한 데이터센터 인프라의 레이아웃을 살펴보고 전력, 열 및 사용량 데이터를 모니터링합니다. 데이터센터의 경보, 인시던트, 변경 요청 및 용량 정보를 볼 수 있습니다.
- 바닥에 있는 개체의 세부 정보
- 운영 데이터 보기
- 경보 정보 보기
- 랙 시각화
- 플로어 및 랙 상태 정보 보기
평면도 레이아웃 및 기능

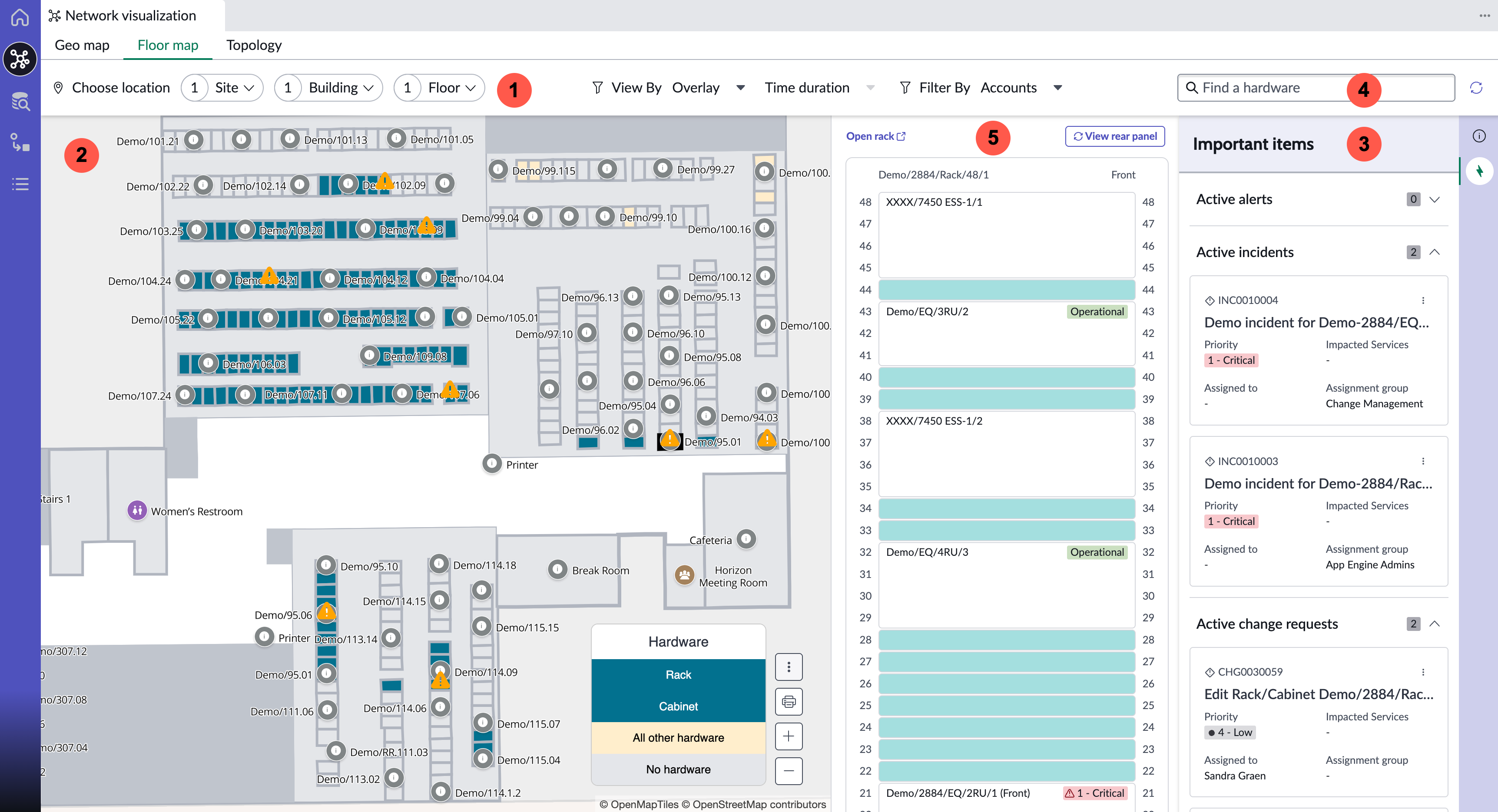

다음 예는 애플리케이션의 평면도 레이아웃을 Telecommunications Network Inventory 보여줍니다.
| 호출 | 기능 | 설명 |
|---|---|---|
| 1 | 필터 옵션 |
맵 창에는 설정한 필터에 따라 층 맵이 표시됩니다. 다음 옵션을 사용하여 층을 필터링합니다.
|
| 2 | 맵 창 |
맵 창에는 다음 상세 정보를 포함하여 데이터센터 층의 개체가 표시됩니다.
더하기(+) 또는 빼기(-) 버튼을 사용하여 맵을 확대하거나 축소할 수 있습니다. |
| 3 | 상세 정보 창 |
상세 정보 창에는 맵 창에서 선택한 장소에 대한 관련 정보가 표시됩니다. 정보 아이콘( 맵 창에서 경보 아이콘( 주:
Telecommunications Alarm Management Open API(sn_ind_tmf642) 플러그인이 설치되면 경보가 표시됩니다. Customer Service Problem Management(sn_sprb_mgmt) 플러그인이 설치되면 인시던트가 표시됩니다. |
| 4 | 검색 상자 | 검색 상자를 사용하여 맵 창에서 하드웨어를 찾습니다. 검색된 하드웨어가 맵에서 강조 표시됩니다. 하드웨어가 랙 내부가 아닌 바닥에 직접 있는 경우 시스템은 층 맵에서 하드웨어의 정확한 위치를 강조 표시합니다. 또한 검색 옵션은 검색된 하드웨어가 랙 또는 캐비닛 내에 배치된 경우 랙 뷰 내의 하드웨어를 강조 표시합니다. |
| 5 | 랙 뷰 | 랙 보기는 랙의 시각적 표현을 보여줍니다. 랙 뷰에는 경보, 인시던트 및 변경 요청에 대한 경고 레이블도 표시됩니다. 맵 창에서 랙 CI를 선택하여 랙 뷰를 엽니다. |
. )이 있는 경보 정보입니다.
)을 선택하여 세부 정보 창을 봅니다. 상세 정보 창을 처음 열면 층의 상세 정보가 표시됩니다. 자세한 내용을 보려면 장소를 선택하십시오. CI(구성 항목)가 해당 장소와 연결된 경우 해당 CI에 대한 상세 정보가 표시됩니다.
)을 선택하여 동일한 상세 정보를 볼 수도 있습니다.평면도 관리
Map 스튜디오를 사용하여 데이터센터 맵 객체를 업로드하고 관리할 수 있습니다 실내 매핑 . 평면도를 사용하여 데이터센터 캠퍼스에서 선택한 건물의 각 평면도를 볼 수 있습니다. 자세한 내용은 데이터 센터에 대한 평면도 업로드 및 관리 문서를 참조하십시오.
접근
- 다음으로 이동 .
- 파란색 허브 아이콘(파란색
을 선택합니다. - 층 맵 탭을 선택합니다.
평면도를 사용하는 방법에 대한 자세한 내용은 을 참조하십시오 평면도 사용.
