지리적 맵의 시각화
의 Telecommunications Network Inventory 지리적 맵을 사용하여 네트워크 사이트 및 데이터센터의 지리적 위치를 봅니다. 지리적 맵을 사용하여 사이트 상세 정보, 연결 및 용량 정보와 같은 네트워크 사이트 및 데이터센터의 상세 정보를 가져올 수 있습니다.
지리적 맵 개요
지리적 맵(실외 맵)은 연결 상세 정보를 포함하여 네트워크 사이트와 데이터센터를 맵 창에 지리적으로 표시합니다. 사이트에 대한 개요와 사이트 간에 연결되는 다양한 연결에 대한 상세 정보를 제공합니다. 지리적 맵을 사용하여 다음 정보를 볼 수 있습니다.
- 네트워크 사이트및 데이터센터의 지리적 위치입니다.
- 물리적 및 논리적 연결, 토폴로지 및 케이블 경로와 같이 사이트와 연결된 연결 요소입니다.
- 선출된 네트워크 사이트의 연결된 사이트입니다.
- 용량 정보를 포함한 사이트의 관련 정보 입니다.
맵 레이아웃 및 기능

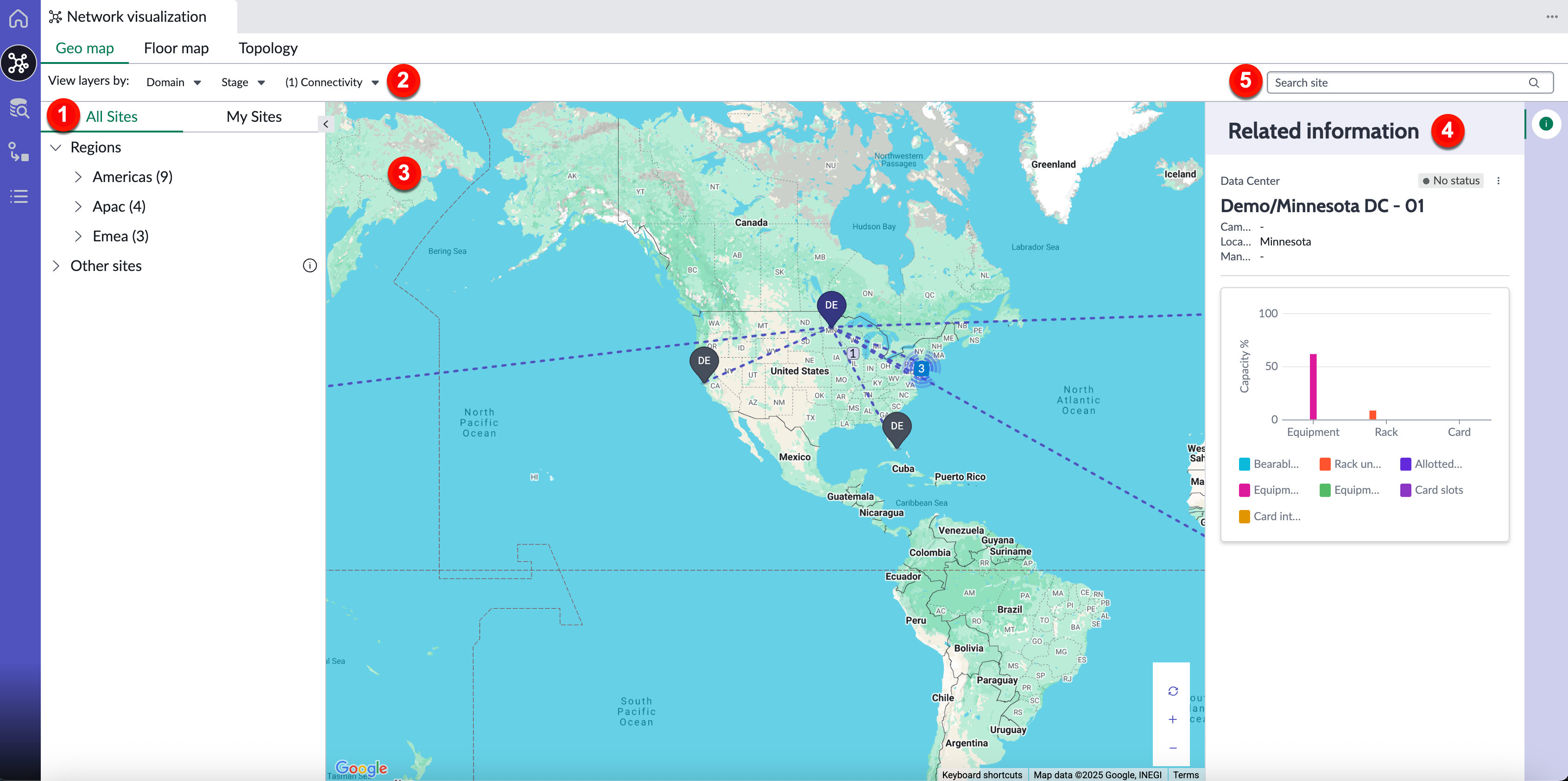

다음 예는 애플리케이션의 지리적 맵 레이아웃을 Telecommunications Network Inventory 보여줍니다.
| 호출 | 기능 | |
|---|---|---|
| 1 | 탐색 패널 |
탐색 패널을 사용하여 각 위치와 연결된 위치 및 사이트 목록을 봅니다. 탐색 패널에는 다음 탭이 있습니다.
주: 위치 상세 정보가 없는 사이트는 기타 사이트 아래에 나열되며 비활성으로 표시됩니다. 탐색 패널에서 위치 또는 사이트를 선택하여 맵 창에서 해당 영역으로 확대합니다. |
| 2 | 필터 옵션 |
맵 창에는 설정한 필터 조건에 따라 네트워크 사이트 및 데이터센터 가 표시됩니다. 다음 옵션을 사용하여 네트워크 사이트를 필터링합니다.
주: 데이터 센터에 케이블 필터 옵션이 표시되지 않습니다. |
| 3 | 맵 창 |
맵 창에 네트워크 사이트 및 데이터센터 가 위치 아이콘( 맵 창을 사용하여 다음 정보를 볼 수 있습니다.
|
| 4 | 상세 정보 창 | 세부 정보 창에는 맵 창에서 선택한 네트워크 사이트 또는 데이터 센터에 대한 관련 정보가 표시됩니다. 정보 아이콘(  )을 선택하여 세부 정보 창을 볼 수 있습니다. 위치에 여러 사이트가 있는 경우 상세 정보 창에 모든 사이트에 대한 관련 정보가 표시됩니다. 상세 정보 창에서 사이트의 사용 가능한 용량을 볼 수도 있습니다. |
| 5 | 검색 상자 | 검색 상자를 사용하여 사이트를 선택하여 해당 위치와 상세 정보를 볼 수 있습니다. 한 번에 하나의 사이트를 선택할 수 있습니다. |
)으로 표시됩니다. 더하기(+) 또는 빼기(-) 버튼을 사용하여 맵을 확대하거나 축소할 수 있습니다. 축소하면 지리적으로 서로 가까이 있는 사이트가 맵 창에 클러스터 아이콘(클러스터
)으로 나타납니다. 클러스터 옆에 있는 숫자는 해당 클러스터의 사이트 수를 나타냅니다. 동일한 위치에 여러 사이트가 있는 경우 위치 클러스터 아이콘(
)으로 표시됩니다. 빨간색의 위치 아이콘(
)은 사이트가 용량 임계값을 초과함을 나타냅니다. 기본적으로 맵 창에는 용량 임계값을 초과하는 모든 사이트가 표시됩니다. 접근
다음과 같이 작업 공간에서 지리적 맵에 접근할 수 있습니다Telecommunications Network Inventory.
- 다음으로 이동 .
- 파란색 허브 아이콘(
)을 선택하여 네트워크 시각화 창을 엽니다. - 지리적 맵 탭을 선택합니다.
지리적 맵을 사용하는 방법에 대한 자세한 내용은 문서를 참조하십시오지리적 맵의 상세 정보 보기.
