ISA-95-Anlagenmodell
Das Anlagenmodell nach ISA-95 ist ein Branchenstandard, der eine Industrieanlage und die darin enthaltene Produktionsausrüstung darstellt. Sie können die Anlagenmodell-Entitäten in Ihren Einrichtungen beschreiben, indem Sie eine Anlagenmodell-Vorlage mit verschiedenen Ebenen und Ebenentypen definieren.
Mit dieser Vorlage können Sie die folgenden Aktionen ausführen:
- Ordnen Sie Ihre Anlagenmodell-Entitäten zu. Mit dieser Zuordnung erstellen Sie eine hierarchische Struktur.
- Erstellen Sie mehrere Anlagenmodelle für mehrere Industriestandorte.
- Weisen Sie jedem Standort Benutzer zu, damit Sie deren Zugriff auf die Anlagenmodellinformationen für bestimmte Standorte verwalten können. Sie können beispielsweise festlegen, dass Benutzer in Atlanta nur auf die Standortinformationen in Atlanta zugreifen können, nicht jedoch auf die Daten für einen Standort in MI. Weitere Informationen finden Sie unter Weisen Sie Nicht-Administratoren den Zugriff auf den Anlagenmodell-Standort zu, oder entfernen Sie ihn.
Die Anlagenmodelle beginnen auf Site-Ebene und enthalten eine detaillierte hierarchische Struktur, die jeden Industriestandort beschreibt. Sie wenden eine Anlagenmodell-Vorlage an, um diese Daten in einer hierarchischen Reihenfolge zu strukturieren.

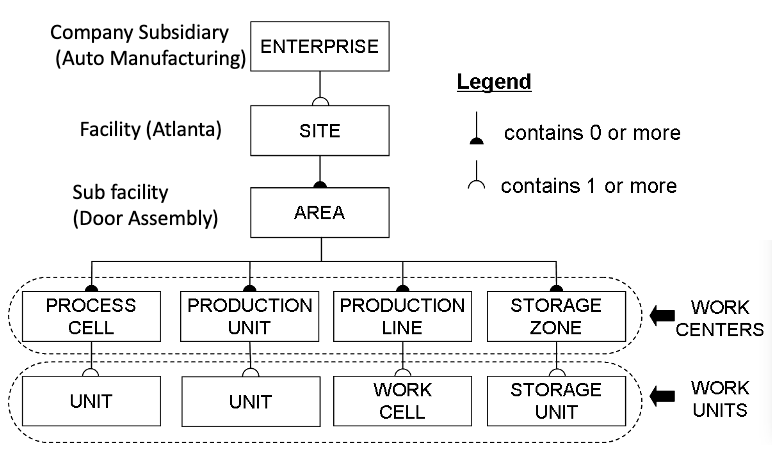

Die folgende Grafik zeigt ein Beispiel für die standardmäßige ISA-95-Vorlage, die Sie erhalten, wenn Sie Prozessmanager Industrieinstallieren. Diese Grafik zeigt eine Einrichtung in Atlanta, die Autos herstellt.
- Die untergeordneten Ebenen unter einem Standort repräsentieren den Türen- und Fensterbereich, die eigenen untergeordneten Arbeitsplätze und Arbeitseinheiten.
- Die Ebenen „Arbeitszentren“ und „Arbeitseinheit“ haben jeweils Ebenentypen. In diesem Modell gibt es vier verschiedene Ebenentypen für die Work Center-Ebene:
- Prozesszelle
- Produktionseinheit
- Produktionslinie
- Speicherzone
