TRM-Lebenszyklus-Zeitleisten im Gantt-Diagramm

Für Technology Reference Model (TRM) werden die Anwendungsservices (Hardwaremodelle und Softwareprodukte) in einer hierarchischen Struktur angezeigt, ähnlich der TPM-Ansicht. Die entsprechenden Lebenszyklus-Zeitleisten der Anwendungsservices werden als Balken im Gantt-Diagramm angezeigt. Außerdem werden die Daten für Lebenszyklen mit Platzhalterversionen angezeigt. Die TRM-Platzhalterversion endet mit „*“.

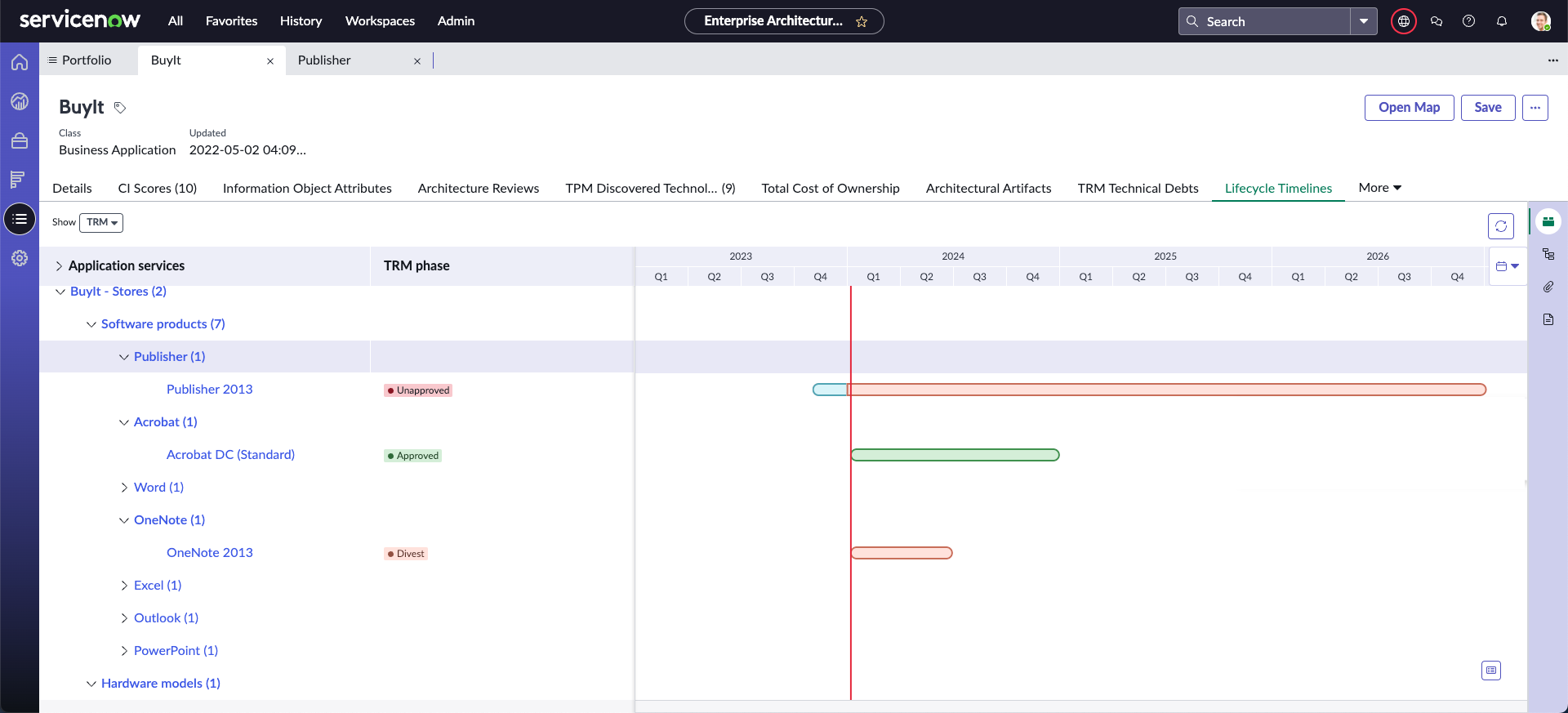

Abbildung : 1. TRM-Gantt-Diagrammansicht

In der Ansicht TRM werden die Lebenszyklen nicht für Anwendungsservices oder Geschäftsanwendungen aggregiert.

Es werden die folgenden zugehörigen TRM Informationen angezeigt:

• TRM-Phase
• Startdatum
• Enddatum

Sie können auf einen einzelnen Balken im Gantt-Diagramm zeigen, um die Phaseninformationen anzuzeigen.

Die Spalte „Anwendungsservices“ wird anhand der Tabelle „Erkannte TPM-Technologie“ (sn_apm_tpm_discovered_technologie) gefüllt.

TRM-Phasenstatus

In der Ansicht TRM wird auch der Status der TRM -Phasen der Softwareprodukte oder Hardwaremodelle angezeigt. Die Spalte „Phase TRM “ wird anhand der Tabelle „TRM-Produktlebenszyklus“ (sn_apm_trm_standards_product_lifecycle) ausgefüllt.

Wenn für einen Anwendungsservice keine Produktlebenszyklusdaten TRM verfügbar sind, wird die Phase TRM für diesen Service als Nicht bewertetangezeigt.

Außerdem gilt, wenn für eine Produktphase TRM das Kontrollkästchen Produktion genehmigt nicht aktiviert ist (Arbeitsbereich Enterprise Architecture > Setup > TRM-Phasen) ausgewählt ist, wird in der Spalte „TRM-Phase“ der Status des Anwendungsservice mit der Phase TRM als Nicht genehmigtangezeigt. Einzelheiten zum Genehmigen einer TRM -Phase finden Sie unter TRM-Phase hinzufügen oder bearbeiten.

Nur wenn die Phase TRM als von der Produktion genehmigt markiert ist und das Phasenstartdatum bereits verstrichen ist, wird die Phase TRM für den Anwendungsservice in der Spalte „TRM-Phase“ angezeigt. Beispiel: Die Phase TRM– Veräußern – ist als „Produktion genehmigt“ markiert und hat ein Startdatum am 12.01.2023. Das aktuelle Datum ist der 12.10.2023. In einem solchen Szenario haben alle Anwendungsservices, die der Phase TRM zugeordnet sind, in der Spalte „TRM-Phase“ ihren Phasenstatus Veräußern.

Wenn Sie über TRM Produkte verfügen, die nicht an den Phasen und Standards TRM von ausgerichtet sind, wird in der Tabelle „Technische Schulden von TRM“ (sn_apm_trm_standards_technical_debt) eine technische Verschuldung TRM vom Typ erstellt. TRM technische Schulden werden auf zwei Ebenen erstellt. Die folgende Tabelle enthält Informationen zu den technischen Schulden TRM und den zugehörigen Ebenen.

TRM-Produkt	TRM-Phase	TRM-Ebene	Grund	Erklärung
Nicht zutreffend	Nicht zutreffend	Produkt	Die Software ist nicht in TRMdefiniert.	TRM Produkt ist nicht verfügbar.
TRM Produktname	TRM Produktphase	Produkt	Die Software ist nicht für die Produktion genehmigt.	TRM Produkt ist nicht für die Produktion genehmigt.
TRM Produktname	Nicht zutreffend	Produktlebenszyklus	Die Softwareversion ist nicht im Produktlebenszyklus TRM definiert.	Für das Produkt TRM ist kein TRM -Lebenszyklus verfügbar.
TRM Produktname	Nicht zutreffend	Produktlebenszyklus	Die Softwareversion ist nicht im Produktlebenszyklus TRM definiert.	TRM Lebenszyklus mit Vollversionsinformationen ist nicht verfügbar.
TRM Produktname	Nicht zutreffend	Produktlebenszyklus	Die Softwareversion ist nicht im Produktlebenszyklus TRM definiert.	TRM Lebenszyklus mit Versionsinformationen ist nicht verfügbar.
TRM Produktname	Nicht zutreffend	Produktlebenszyklus	Die Softwareversion ist nicht im Produktlebenszyklus TRM definiert.	TRM Lebenszyklus mit Versionsinformationen ist nicht verfügbar.
TRM Produktname	Lebenszyklus-Phase	Produktlebenszyklus	Die Softwareversion ist nicht für die Produktion genehmigt.	TRM Lebenszyklus mit Vollversionsinformationen ist nicht für die Produktion genehmigt.
TRM Produktname	Nicht zutreffend	Produktlebenszyklus	Die Softwareversion ist nicht für die Produktion genehmigt.	TRM Lebenszyklus mit Vollversion ist für das aktuelle Datum nicht verfügbar.
TRM Produktname	Lebenszyklus-Phase	Produktlebenszyklus	Die Softwareversion ist nicht für die Produktion genehmigt.	TRM Lebenszyklus mit Versions- und Editionsinformationen ist nicht für die Produktion genehmigt.

Einzelheiten zu den technischen Schulden TRM finden Sie unter Verwalten Sie Technology Reference Model (TRM) technische Schulden.

Sie können den Auftrag Populate TRM technical debts in the EA Workspace planen, um die Daten zur technischen Verschuldung TRM von in EA-Arbeitsbereichzu aktualisieren. Weitere Informationen finden Sie unter Führen Sie eine regelmäßige Aufgabe aus, um die Daten der technischen Schulden für TRM in EA-Arbeitsbereichzu aktualisieren..

Berechnungslogik für Enddatum des Lebenszyklus

Die Eingabe eines Enddatums ist beim Erstellen eines TRM -Produktlebenszyklus nicht erforderlich.

Für jede TRM -Lebenszyklusphase ist das Enddatum einer Phase das Startdatum der nächsten Phase. Beispiel: Anwendungsservice A hat die beiden Phasen TRM : Veräußern und Mit Einschränkungen genehmigt. Das Startdatum für die Phase „Veräußern“ ist der 01.12.2023 und das Startdatum für die Phase „Genehmigt mit Einschränkungen“ der 30.12.2023. Für die Veräußerungsphase wurde kein Phasenenddatum erwähnt. In einem solchen Szenario wird als Enddatum der Phase „Veräußern“ der 30.12.2023 angenommen. Wenn sich die Daten des Produktlebenszyklus überschneiden, wird eine Fehlermeldung angezeigt.

Für die letzte Phase wird das Enddatum berechnet, indem der Zeitwert, der in der Systemeigenschaft sn_apm.endRangeofTPMLifecycle definiert ist, mit dem aktuellen Datum addiert wird. Beispiel: Heute ist der 12.01.2023, und der in der Systemeigenschaft sn_apm.endRangeofTPMLifecycle definierte Enddatumswert ist drei Jahre ab dem aktuellen Datum. Dann ist das Enddatum der Phase der 01.12.2026.

Zeitleisten für Anwendungsservices

Die Zeitleistenbalken für den Produktlebenszyklus TRM werden im Gantt-Diagramm angezeigt. Damit die Balken der Lebenszyklus-Zeitleiste angezeigt werden, müssen jedoch einige Kriterien erfüllt sein.

• Softwareprodukte: Bei Softwareprodukten müssen der ProduktnameTRM und die Vollversion des Produkts für dieses jeweilige Softwareprodukt, wie in der Tabelle „TPM-Technologielebenszyklus“ (sn_apm_tpm_technologie_lifecycle) definiert, mit den TRM-Produkt- und Versionswerten übereinstimmen, die beim Erstellen des TRM -Lebenszyklus eingegeben wurden für dieses Produkt.

  Oder die Werte für Name, Versionund Edition des Produkts TRM für ein bestimmtes Softwareprodukt, wie in der Tabelle „TPM-Technologielebenszyklus“ (sn_apm_tpm_technologie_lifecycle) definiert, müssen mit den TRM-Werten für Produkt,Versionund Edition übereinstimmen, die beim Erstellen des Lebenszyklus TRM dafür eingegeben wurden Produkt.

• Hardwaremodelle: Bei Hardwaremodellen muss der Wert des Hardwaremodells TRM des Produkts für diesen Anwendungsservice mit dem Hardwaremodellwert übereinstimmen, der beim Erstellen des TRM -Lebenszyklus für diesen Anwendungsservice eingegeben wird.

Einzelheiten zum Erstellen eines TRM-Produkts finden Sie unter Ein TRM -Produkt in Arbeitsbereich Enterprise Architecturehinzufügen.

Einzelheiten zum Erstellen einer TRM -Produktlebenszyklus-Anforderung finden Sie unter Fügen Sie einen TRM-Produktlebenszyklus hinzu.

Einzelheiten zum Genehmigen oder Ablehnen einer TRM Produkt- oder Lebenszyklusanforderung finden Sie unter TRM-Produkt- oder Produktlebenszyklus-Anforderung genehmigen oder ablehnen.

Farbcodierung

Die Farben der Zeitleistenbalken des TRM-Lebenszyklus hängen vom Status der TRM-Phase ab. Um die Farben anzuzeigen, die den einzelnen TRM-Phasenstatus zugeordnet sind, wählen Sie die Legendenschaltfläche ( ).

Sie können auch die Farben der TRM-Phase entsprechend Ihren Anforderungen ändern. Einzelheiten zum Ändern vorhandener TRM-Phasenfarben finden Sie unter TRM-Phase hinzufügen oder bearbeiten.
