Telekommunikations-Switch-Muster

  • Freigeben Version: Yokohama
  • Aktualisiert 30. Januar 2025
  • 1 Minute Lesedauer

    • Die Anwendung ServiceNow® Telecom Discovery verwendet das Discovery-Muster Telecom Switch, um SNMP-basierte Telekommunikations-Switches im Netzwerk zu finden. Die Erkennung einiger dieser Ressourcen erfordert die Aktualisierung der Telecommunications Discovery Patterns (TSOM Patterns) aus dem ServiceNow® Store.

    Telecom Discovery verwendet die Discovery-Muster der Telekommunikation, um die Horizontal-Discovery auszuführen. Dieses Discovery-Muster für die Telekommunikation verwendet eine Reihe von SNMP-Anforderungen, um Netzwerkelemente zu suchen, zu klassifizieren und zu erkennen.

    Das Muster „Telekom-Switch“ ist Teil der Anwendung „Muster für die Telekommunikations-Discovery“ (sn_tsom_patterns), die Teil der TSOM-Transparenz ist.

    Apps im Store anfordern

    Besuchen Sie die ServiceNow Store-Website, um alle verfügbaren Apps anzuzeigen und Informationen zum Senden von Anforderungen an den Store zu erhalten. Kumulative Informationen zum Release für alle veröffentlichten Apps finden Sie in den Release-Hinweisen zum ServiceNow Store-Versionsverlauf.

    Voraussetzungen

    Betroffene CMDB-CIs und CI-Beziehungen (Physische Ebene)

    CIs CI-Beziehungen
    IP-Switch-CI

    Das IP-Switch-Gerät wird durch das IP-Switch-CI dargestellt.

    Tabellenname: cmdb_ci_ip_change

    IP-Switch-CI enthält Slots oder Netzwerkschnittstellen.
    Slot-CI

    Slots werden durch das Slot-CI dargestellt.

    Tabellenname: cmdb_ci_container_slot

    Steckplatz ist im IP-Switch enthalten.

    Steckplatz-CI enthält die Schnittstellenkarte.
    Subslot-CI

    Subslots werden durch das Subslot-CI dargestellt.

    Tabellenname: cmdb_ci_container_subslot

    Subslot ist im Schnittstellenkarten-CI enthalten.

    Subslot-CI enthält das Schnittstellenkarten-CI.
    Schnittstellenkarten-CI

    Verschiedene Arten von Karten werden durch das Schnittstellenkarten-CI dargestellt.

    Lüfter und Netzteile werden auch durch das Karten-CI dargestellt.

    Tabellenname: cmdb_ci_interface_card

    Schnittstellenkarten sind in Slots oder Subslots enthalten.

    Schnittstellenkarten können Netzwerkschnittstellen oder Subslots enthalten.
    Netzwerkschnittstellen-CI

    Jede Art von Netzwerkschnittstelle wird durch die Netzwerkschnittstellen-CI dargestellt.

    Tabellenname: cmdb_ci_ni_interface

    Die Netzwerkschnittstelle ist in der Schnittstellenkarte, dem IP-Switch, enthalten.

    Klassifizieren von xNFs für dieses Muster

    Für den Zugriff auf eine vollständige Liste der OIDs, die klassifiziert werden.

    Vorbereitungen

    Erforderliche Rolle: Administrator

    Klassifizierername: Standard-Netzwerk-Switch.

    Prozedur

    1. Navigieren zu Alle > Discovery-Definition > CI-Klassifizierung > SNMP.
    2. Wählen Sie in der Liste Standard-Netzwerk-Switchaus.

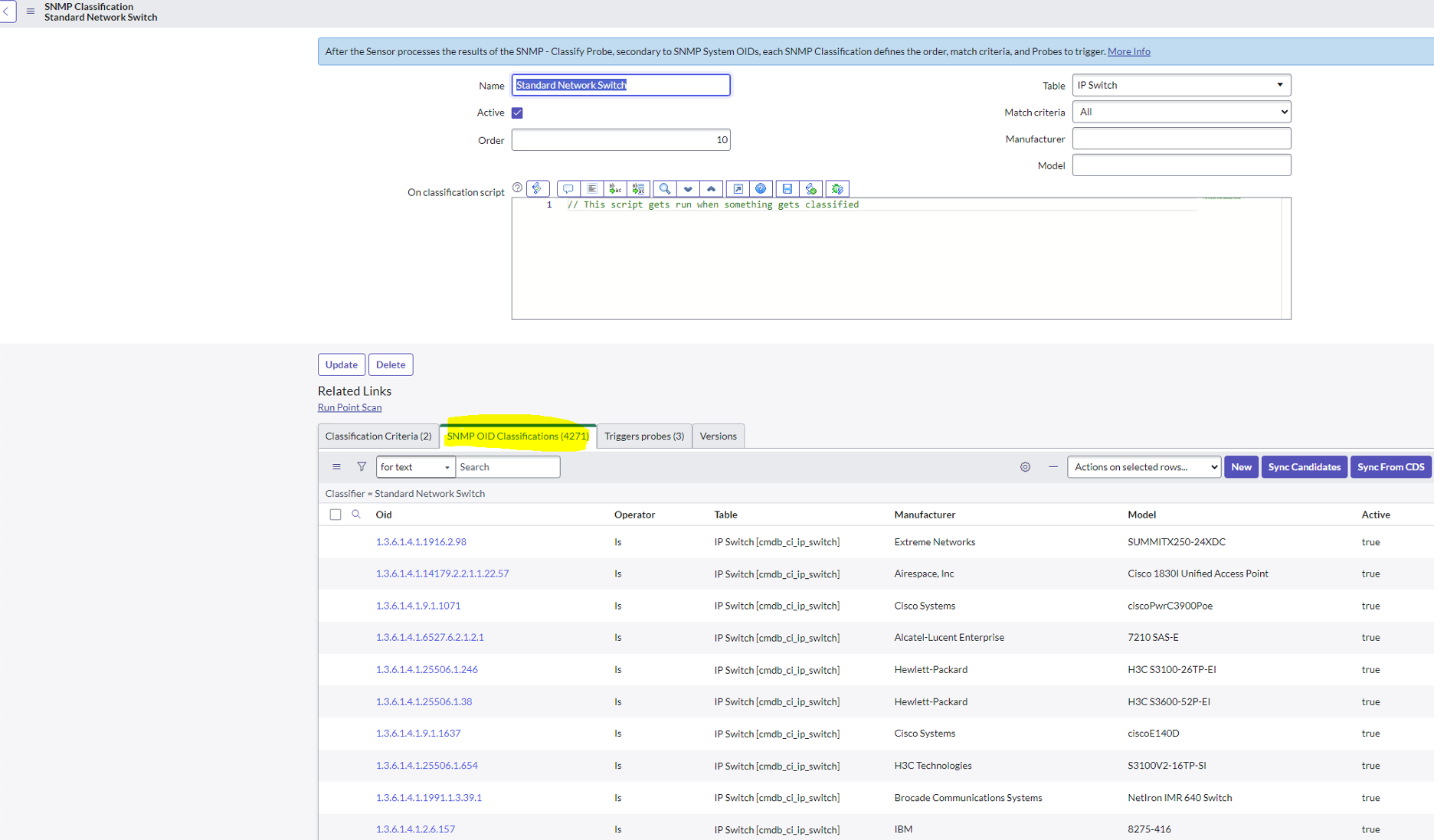

    3. Öffnen Sie die Registerkarte SNMP-OID-Klassifizierungen, und sehen Sie sich die Liste der OIDs an. SNMP-OID-Klassifizierung.
      Hinweis:

      Weitere Informationen zum Hinzufügen zusätzlicher OIDs zum Klassifizierer finden Sie unter Telekommunikations-Discovery mithilfe von Telekommunikations-Discovery-Mustern.

      Für xNF verwendete MiB-Tabellen:
      • SystemMIB
      • EntityPhysicalMIB
      • IfMIB
      • IfXMIB
      • IPMIB
