Service Graph Connector für Nokia Altiplano
Verwenden Sie den Service Graph Connector für den SDN-Controller des Nokia Altiplano-Zugriffsnetzwerks, um Daten aus der Nokia Altiplano-Software mithilfe von REST-APIs in Ihre ServiceNow-Instanz abzurufen.
Der Servicediagramm-Connector für Nokia Altiplano ruft Asset-Bestandsdaten (physische Netzwerkressourcen) aus der Nokia Altiplano-Datenbank ab.
Apps im Store anfordern
Besuchen Sie die ServiceNow Store-Website, um alle verfügbaren Apps anzuzeigen und Informationen zum Senden von Anforderungen an den Store zu erhalten. Kumulative Informationen zum Release für alle veröffentlichten Apps finden Sie in den Release-Hinweisen zum ServiceNow Store-Versionsverlauf.

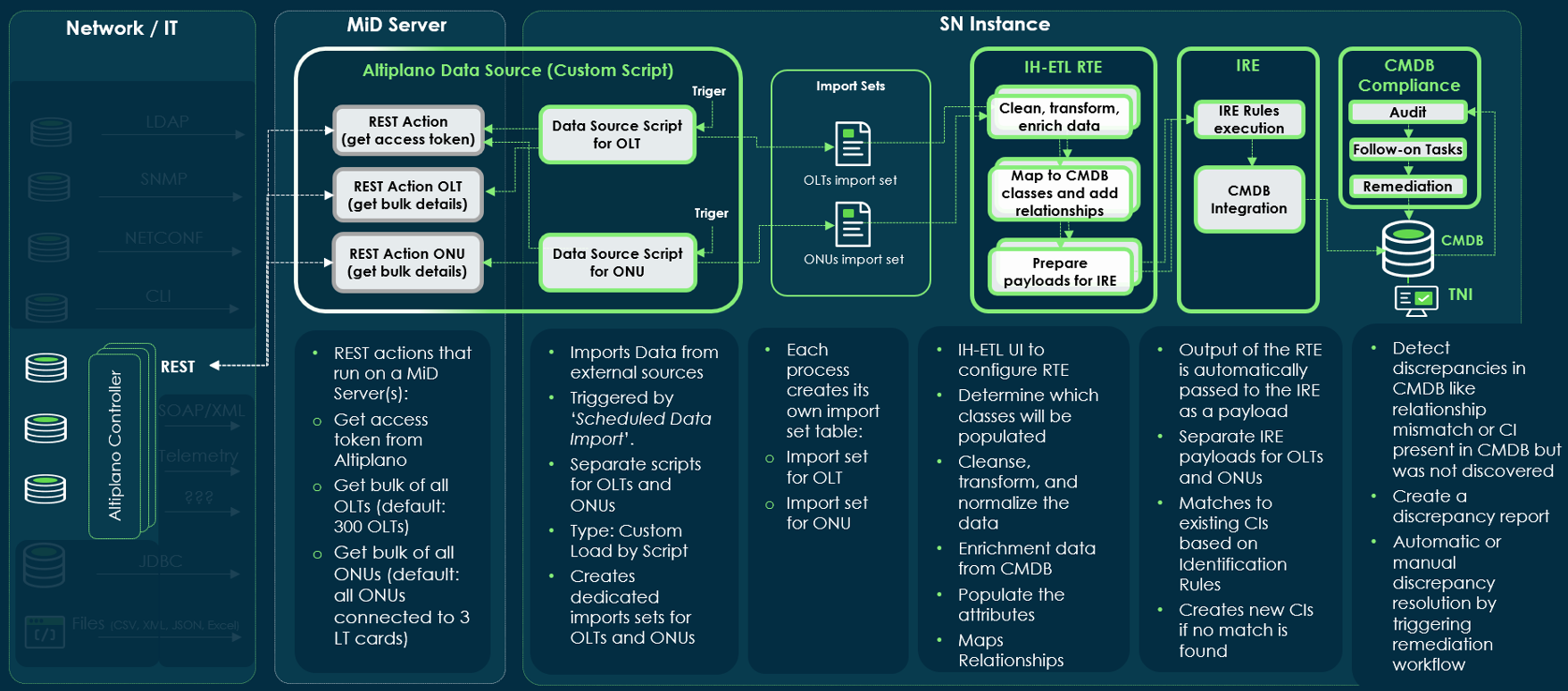

Nokia Altiplano SGC-Architektur
- Anwenderdefinierte Last nach Skript
- Daten in einzelner Spalte
Unterstützte Versionen
Unterstützte Mindestversionen des Nokia Altiplano-Controllers: 24.6.
Anwendungsfälle
- Der Nokia Altiplano Service Graph Connector Kann verwendet werden, um Daten vom Nokia Altiplano-Zugriffscontroller über die REST-API (über einen MID-Server) abzurufen und zu bestätigen, dass die CMDB mit genauen, aktuellen Informationen zu physischen Netzwerkressourcen wie OLTS und ONTs usw. gefüllt ist. Diese Integration bietet eine auf das Telekommunikationsmodell ausgerichtete Ansicht der Netzwerkressourcen und ihrer Beziehungen.
- Zukünftige Fähigkeiten : In bevorstehenden Releases erweitert der Nokia Altiplano Service Graph Connector seine Fähigkeiten, um nicht nur physische Ressourcen, sondern auch logische Ressourcen und Services/Verbindungen zu erkennen, was eine umfassendere Ansicht sowohl der physischen als auch der logischen Aspekte des Netzwerks ermöglicht. Es unterstützt auch die ereignisgesteuerte Discovery, bei der der Altiplano-Controller die ServiceNow-Instanz (über den MID-Server) über einen Change benachrichtigt und sequenziell eine Discovery-Aufgabe auslöst.
- Fähigkeit, Synchronisierungszeitpläne zu konfigurieren und zu speichern.
Geführtes Setup
Das geführte Setup für den Servicediagramm-Connector für Nokia Altiplano bietet eine organisierte Reihenfolge von Aufgaben zum Konfigurieren der Integration in Ihrer Instanz. Informationen zum Zugriff auf das geführte Setup finden Sie unter Konfigurieren Sie den Service Graph Connector für Nokia Altiplano.
Dashboard CMDB-Integrationen
Die Store-App „Integration Commons für CMDB“ bietet ein Dashboard mit einer zentralen Ansicht des Status, der Verarbeitungsergebnisse und der Verarbeitungsfehler aller installierten Service Graph Connectors. Sie können Metriken für alle Integrationsausführungen anzeigen. Sie können die Ansicht nach einer bestimmten Integration, einer bestimmten Zeitdauer oder einer bestimmten Integrationsausführung filtern. Weitere Informationen zur Überwachung von SolarWinds-Integrationen im CMDB-Integrations-Dashboard finden Sie unter Integration Commons for CMDB.

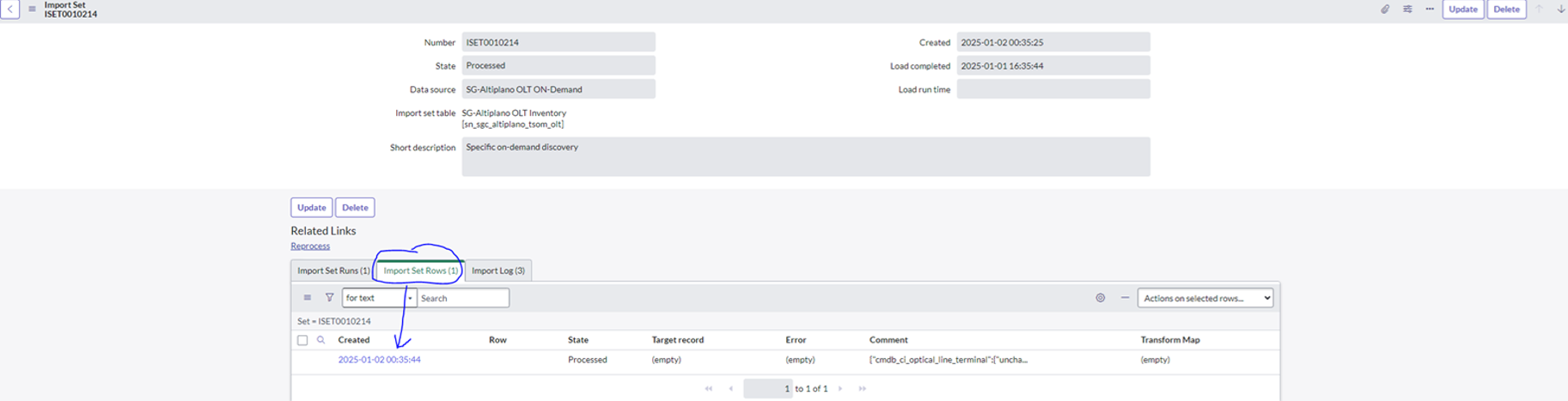

Importsätze
Die Importsätze sind die Eingabe für die IntegrationHub-ETL, in der die Transformationszuordnungen Beziehungen erstellen und modellieren. Wenn Daten in den Importsatz geladen werden, wird der Transformationsprozess ausgelöst.
Vorbereitungen
Erforderliche Rolle: Administrator
Prozedur
Datenzuordnung
Daten aus Datenquellen in der Nokia Altiplano-Software werden mit der robusten Transformationsmaschine (RTE) zugeordnet und in ServiceNow-CMDB-Tabellen umgewandelt. Daten werden mithilfe der Identifizierungs- und Abgleichsmodul (Ire) in ServiceNow CMDB eingefügt.
Wenn Sie das geführte Setup abgeschlossen haben, können Sie die Integration so konfigurieren, dass sie regelmäßig Daten aus der SolarWinds-Software abruft.

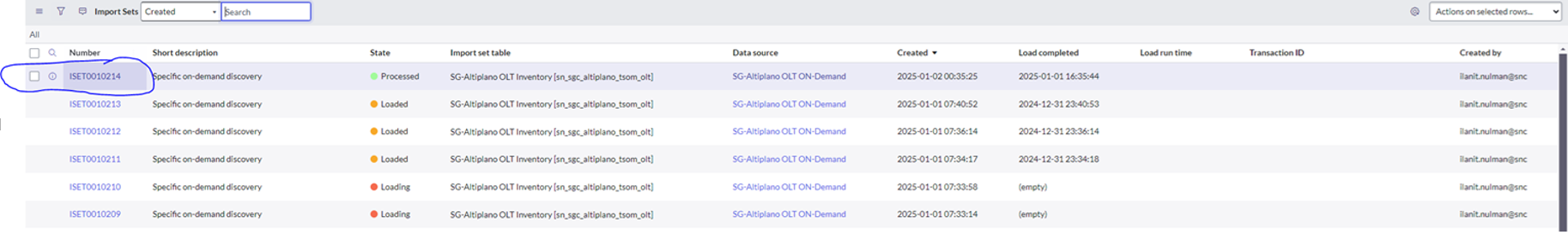

Die Daten werden in Bereitstellungstabellen geladen und dann in die folgenden CMDB-Zieltabellen mit den folgenden Beziehungen eingefügt:
Zuordnung von CMDB-CIs und CI-Beziehungen (physische Ebene)
| CIs | CI-Beziehungen |
|---|---|
| OLT-CI |
OLT-Gerät wird durch das OLT-CI dargestellt. Tabellenname: cmdb_ci_optical_line_terminal OLT-CI enthält Slot-CIs. |
| ONT-CI |
ONT-Gerät wird durch das ONT-CI dargestellt. Tabellenname: cmdb_ci_optical_network_terminal ONT-CI enthält Netzwerkschnittstellen-CIs. ONT-Netzwerkschnittstellen-CIs sind im ONT-CI enthalten. |
| Slot-CI |
Gehäuse-Steckplätze werden durch das Steckplatz-CI dargestellt. Tabellenname: cmdb_ci_container_slot Slot-CI ist in OLT-CI enthalten. Slot-CI enthält das Schnittstellenkarten-CI (LT/NT-Karten, Lüfter-/PSU-Einheiten). |
| Untersteckplatz-CI |
LT/NT-Kartenkäfige werden durch das Subslot-CI dargestellt. Tabellenname: cmdb_ci_container_subslot Subslot-CI ist im OLT-Karten-CI enthalten. Subslot-CI ist im OLT NT-Karten-CI enthalten. Subslot-CI enthält das Schnittstellenkarten-CI (Transceiver-Karten). |
| Schnittstellenkarten-CI |
LT- und NT-Karten werden durch das Schnittstellenkarten-CI dargestellt. Transceiver-Karten werden durch das Schnittstellenkarten-CI dargestellt. Lüfter- und Netzteileinheiten werden durch das Schnittstellenkarten-CI dargestellt. (Spezialkarten, Lüfter und Netzteileinheiten-CI können in den nächsten Releases geändert werden). Tabellenname: cmdb_ci_interface_card LT-Karte enthält die Subslot-CIs. NT-Karte enthält die Subslot-CIs. NT-Karten-CIs enthalten Netzwerkschnittstellen-CIs LT/NT-Transceiver-Karten-CIs enthalten Netzwerkschnittstellen-CIs. LT/NT-Karten-CI ist im LT/NT-Steckplatz-CI enthalten. CI der LT-Transceiver-Karte ist im Subslot-CI (LT-Karte) enthalten. CI der NT-Transceiver-Karte ist im Subslot-CI (NT-Karte) enthalten. |
| Netzwerkschnittstellen-CI |
PON-Zugriffsports der LT-Karte sowie Netzwerkports der NT-Karte werden durch das Netzwerkschnittstellen-CI dargestellt. Tabellenname: cmdb_ci_ni_interface Netzwerkschnittstellen-CIs, die in LT-Transceiver-/NT-Transceiver-/NT-Karten-CIs enthalten sind. ONT-Netzwerkschnittstellen-CI ist in ONT-CIs enthalten. |
Sie können verwenden IntegrationHub-ETL Anwendung zum Anzeigen und Verwalten von Datenzuordnungen.
Weitere Informationen finden Sie unter IntegrationHub ETL.
Unterstützte xNFs
- Lightspan MF-2 (OLT)
- LIGHTSPAN ISAM FX-4 (OLT)
- LIGHTSPAN XS-010X-Q (ONT)
- LIGHTSPAN XS-010X-R (ONT)
Spezielle Systemeigenschaften

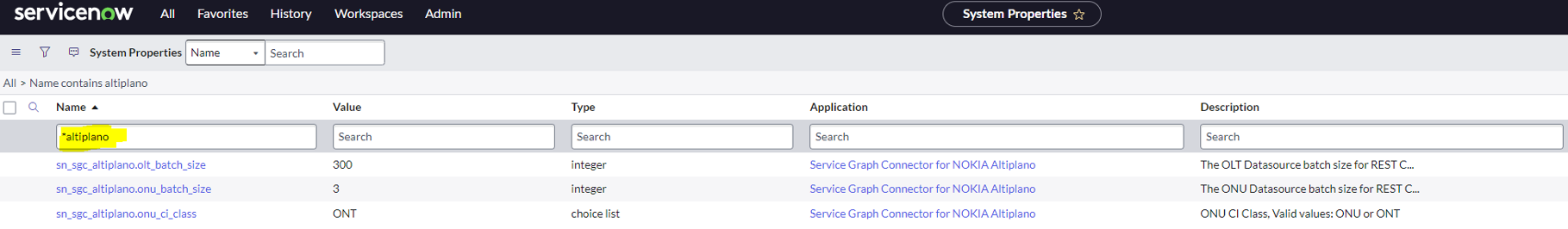

Service Graph Connector für Nokia Altiplano installiert spezielle Systemeigenschaften, die verschiedene Verhaltensweisen der Anwendung steuern.
Vorbereitungen
Erforderliche Rolle: Administrator
Prozedur
| Eigenschaftsname | Empfohlen/Standardwert | Beschreibung |
|---|---|---|
| sn_sgc_altiplano.olt_batch_size | 300 | Die Batchgröße der OLT-Datenquelle für REST-Aufrufe. Die Zahl stellt die Anzahl der Altiplano-Antwortenentitäten dar. (Eine Erhöhung kann zu einem Fehler bei der Ausführung der REST-Aktionen führen.) |
| sn_sgc_altiplano.onu_batch_size | 3 | Die Batch-Größe der ONU-Datenquelle für REST-Aufrufe. Die Zahl stellt die Anzahl der ONU-Daten im Zusammenhang mit LT-Karten dar. (Eine Erhöhung kann zu einem Fehler bei der Ausführung der REST-Aktionen führen.) |
| sn_sgc_altiplano.onu_ci_class | ONT | ONU-CI-Klasse, gültige Werte: ONU oder ONT |
Beispiele für das Abrufen von Daten aus Nokia Altiplano über die REST-API
Beispiele für das Abrufen von Daten aus Nokia Altiplano über die REST-API.
URL-Format
Versionierte URL: POST: altiplano-indexsearch/latestcompleted-inv/_search
Für OLT
{
"_source": [
"deviceAVmetadata",
"inventorymetadata",
"inventorydata.ietf-hardware:hardware",
"inventorydata.ietf-hardware:hardware-state",
"inventorydata.nokia-state:state"
],
"sort": [{"_id": {"order": "asc"}}],
"from": 0,
"size":300
}
Für ONU
{
"query": {
"bool": {
"should": [
{
"exists": {
"field": "inventorydata.ietf-interfaces:interfaces-state.interface.bbf-xponvani:v-ani.onu-present-on-this-olt.detected-serial-number"
}
}
]
}
},
"_source": [
"inventorydata.ietf-interfaces:interfaces-state.interface.bbf-xponvani:v-ani.onu-present-on-this-olt.detected-serial-number",
"inventorydata.bbf-fiber-onu-emulated-mount:onus.onu.root.ietf-hardware-mounted:hardware-state",
"inventorydata.bbf-fiber-onu-emulated-mount:onus.onu.name"
],
"sort": [{"_id": {"order": "asc"}}],
"from": 0,
"size": 3
}
