RPA Desktop Design Studio-Benutzeroberfläche
Erfahren Sie mehr über RPA Desktop Design Studio Anwenderoberfläche.
RPA Desktop Design Studio Startseite

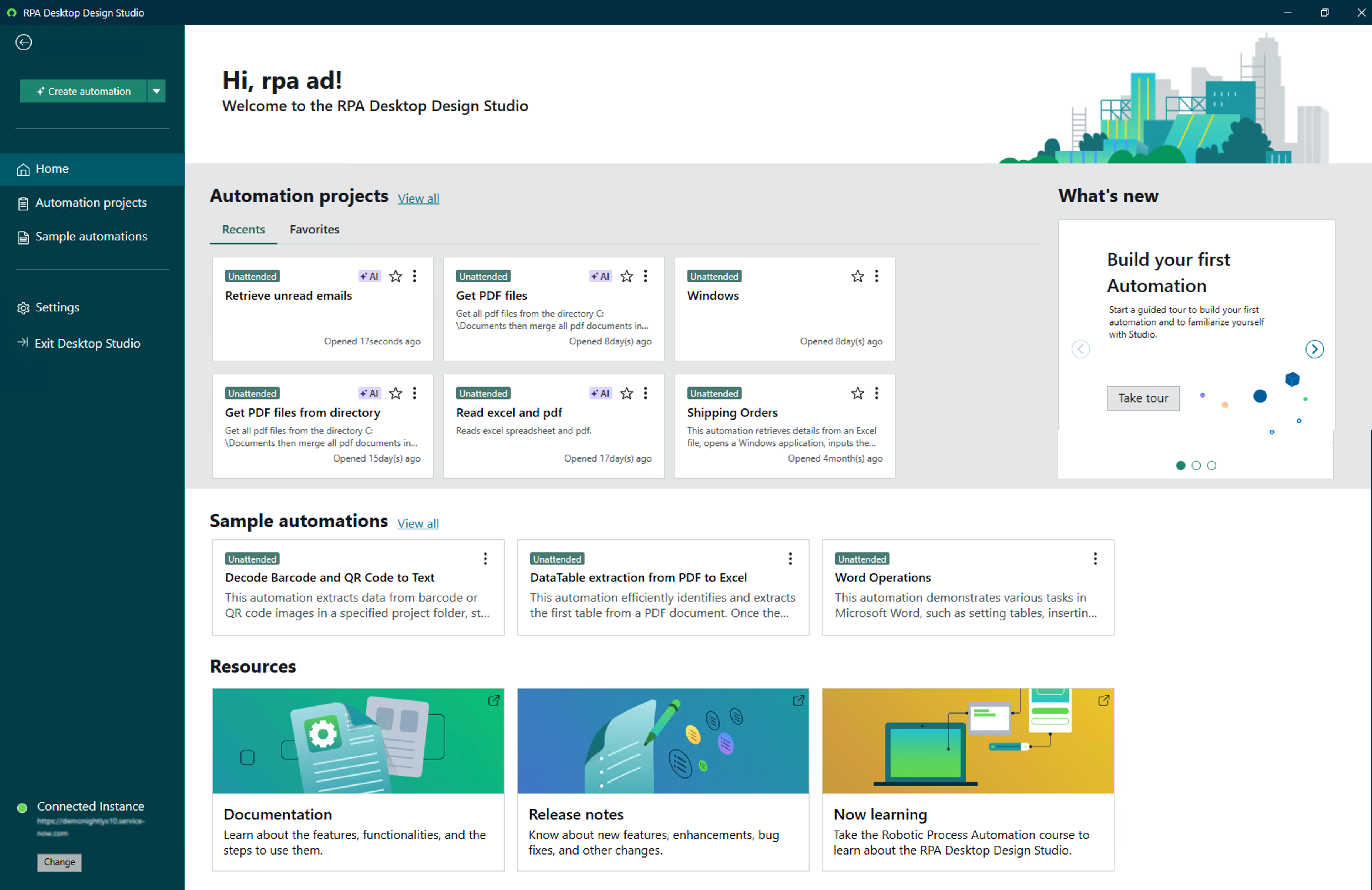

Mit RPA Desktop Design Studio Homepage können Sie Ihre Automatisierungsprojekte erstellen und öffnen, Ihre Arbeit an diesen Projekten überprüfen und auf Ressourcen zugreifen, die Ihnen beim Design von Automatisierungen helfen. Die Standard-Homepage von RPA Desktop Design Studio Wird im folgenden Beispiel angezeigt.
Erstellen Sie Automatisierungen, Aktivitäten und Automatisierungslogik aus Textanweisungen und Vorschauoptionen mit Now Assist Für RPA-Hub. Weitere Informationen finden Sie unter Now Assist für RPA-Hub.
Wenn Sie starten RPA Desktop Design Studio Zum ersten Mal sehen Sie einen Willkommensbildschirm, um eine kurze Tour durch das Desktop-Studio zu machen und mehr über seine Funktionen zu erfahren. Wählen Sie aus, um an einer Tour teilzunehmen Als Nächstes Auf dem Willkommensbildschirm. Die geführte Tour hilft Ihnen, Ihre erste Automatisierung zu erstellen. Sie können Ihre bevorzugte Journey auswählen, um eine Automatisierung zu erstellen. Sie können eine Automatisierung mit einem Anwendungsfall oder ohne Anwendungsfall erstellen. Wählen Sie Aus Starten Um die geführte Tour zu beginnen.

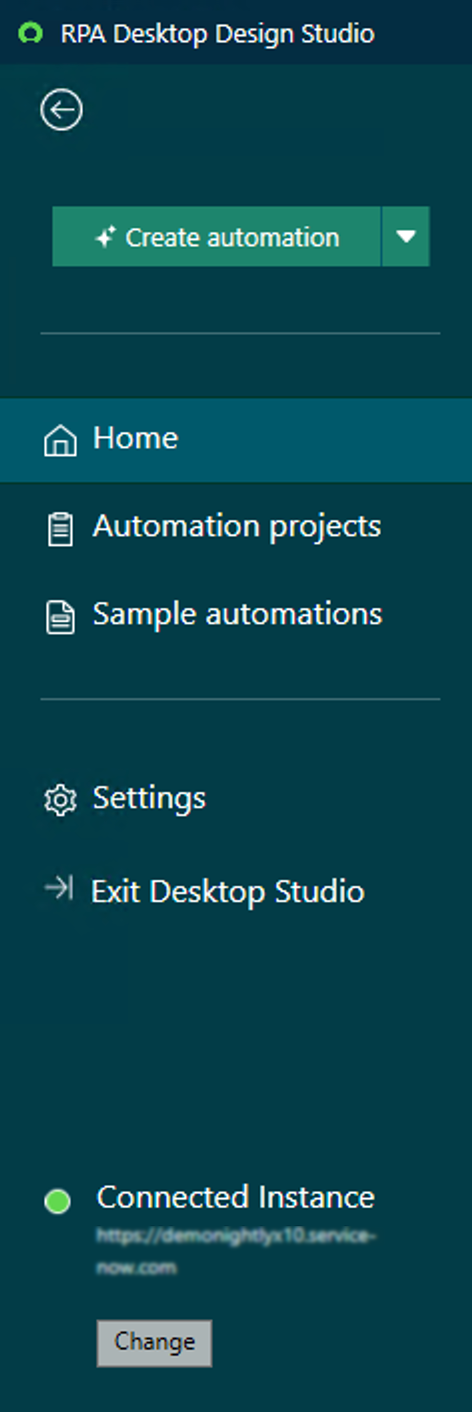

| Feld | Beschreibung |
|---|---|
| Automatisierung Erstellen | Erstellen Sie ein unbeaufsichtigtes und beaufsichtigtes Automatisierungsprojekt. Weitere Informationen finden Sie unter Erstellen Sie manuell ein Automatisierungsprojekt und Erstellen Sie eine Automatisierung mit Now Assist. |
| Kompetenz erstellen | Erstellen Sie ein Kompetenzautomatisierungsprojekt. Weitere Informationen finden Sie unter Erstellen Sie in ein Kompetenzprojekt RPA Desktop Design Studio. Eine Kompetenzautomatisierung ist eine wiederverwendbare Komponente. Sie können eine Kompetenz erstellen, um vorgefertigte Fähigkeiten für andere Automatisierungsprozesse bereitzustellen. Wenn beispielsweise eine Anmeldefunktion in vier verschiedenen Automatisierungen verwendet wird, kann diese Anmeldefunktion als Kompetenz erstellt werden, die Sie über Automatisierungen hinweg wiederverwenden können. |
| Startseite | Homepage von RPA Desktop Design Studio Anwendung. |
| Automatisierungsprojekte | Zeigen Sie die Liste der Automatisierungsprojekte an, die Sie kürzlich erstellt haben. Sie können ein lokales Projekt oder ein Cloud-Projekt öffnen. Weitere Informationen finden Sie unter Öffnen Sie ein lokales Automatisierungsprojekt in RPA Desktop Design Studio und Öffnen Sie ein Cloud-Automatisierungsprojekt in RPA Desktop Design Studio. Sie können die erforderlichen Projekte als Favoriten markieren. Wählen Sie das drei-Punkte-Symbol neben einem Automatisierungsprojekt aus, und greifen Sie auf die folgenden Optionen zu:
|
| Beispielautomatisierungen | Eine Beispielautomatisierung ist eine vorgefertigte Automatisierung, die zeigt, wie verschiedene Komponenten für einen bestimmten Anwendungsfall konfiguriert werden. Die RPA Desktop Design Studio Stellt mehrere Beispielautomatisierungen bereit, die verschiedene Anwendungsfälle berücksichtigen. Beispiel: Extrahieren Sie Daten aus einer PDF-Datei, und fügen Sie sie in eine Excel-Datei ein. Wählen Sie das drei-Punkte-Symbol neben einer Beispielautomatisierung aus, und greifen Sie auf die folgenden Optionen zu:
Weitere Informationen finden Sie unter Verwenden Sie Beispielautomatisierungen in RPA Desktop Design Studio und Beispielautomatisierungen. |
| Einstellungen | Geben Sie den Speicherort für die Automatisierungsprojekte an, die in heruntergeladen werden sollen Standort Feld. Wählen Sie aus Vor dem Herunterladen jedes Mal fragen Kontrollkästchen zum Ändern des Standorts der Automatisierungsprojekte beim Herunterladen. Zeigen Sie an RPA Desktop Design Studio Version und die Plugin-Paketversion. |
| Beenden Sie Desktop Studio | Beendet RPA Desktop Design Studio Anwendung. |
| Change | Startet das Verbindungsmanager-Fenster. Weitere Einzelheiten finden Sie unter Stellen Sie eine Verbindung mit her RPA-Hub Instanz von RPA Desktop Design Studio. Sie können nach dem keine Verbindung zu einer anderen Instanz herstellen RPA Desktop Design Studio Wird gestartet. Um eine Verbindung zu einer anderen Instanz herzustellen, müssen Sie schließen und erneut öffnen RPA Desktop Design Studio Anwendung. |

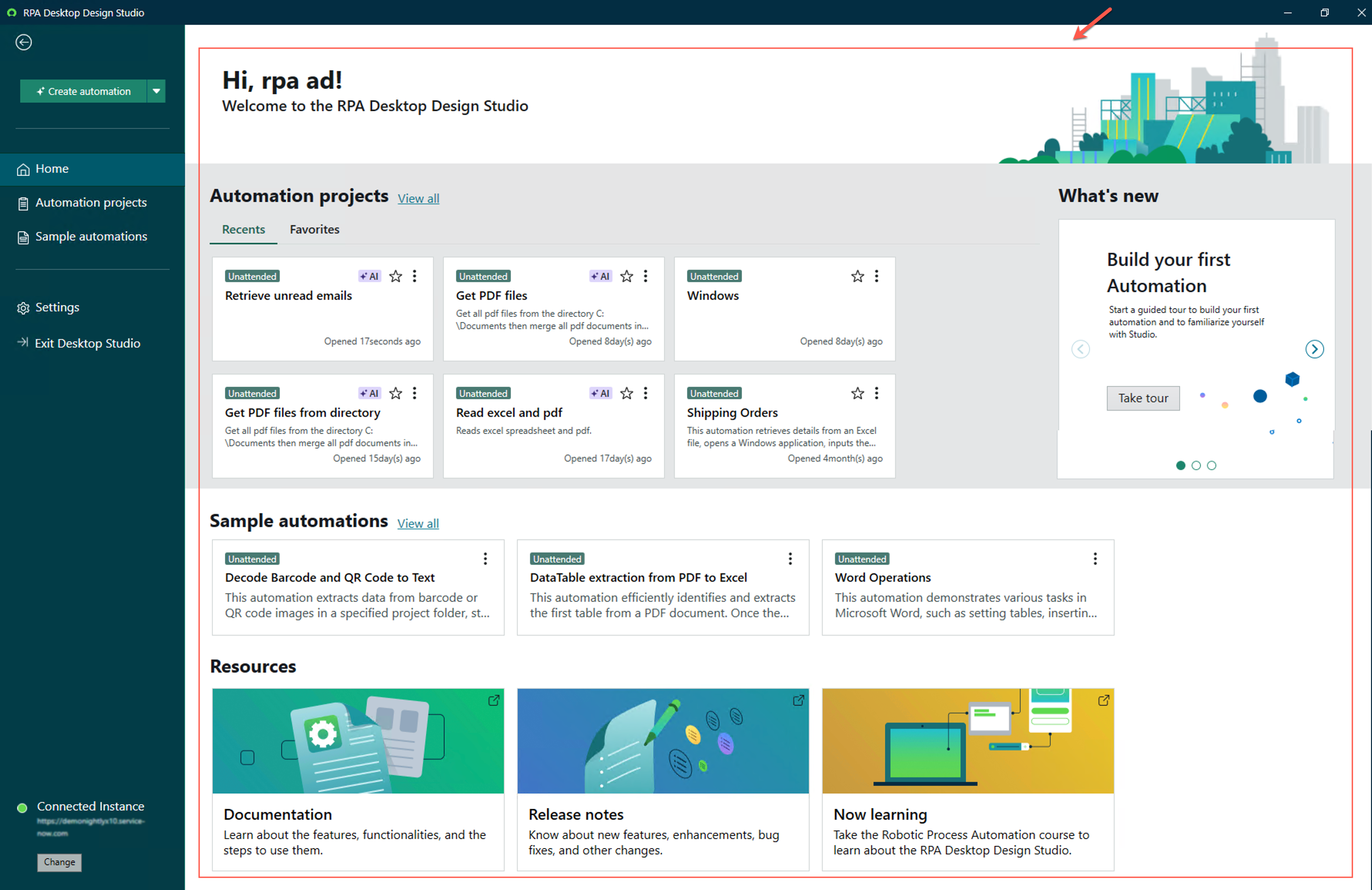

- Automatisierungsprojekte – Zeigen Sie die Liste der Automatisierungsprojekte an, die Sie kürzlich erstellt haben, indem Sie auswählen Alle anzeigen . Zeigen Sie die letzten Automatisierungsprojekte in an Zuletzt Registerkarte. Markieren Sie die erforderlichen Projekte als Favoriten. Zeigen Sie die bevorzugten Automatisierungsprojekte in an Favoriten Registerkarte für schnellen Zugriff.
Zeigen Sie auf der Automatisierungskarte den Typ, den Namen und die Beschreibung der Automatisierung zusammen mit dem Zeitstempel an, wann sie zuletzt geöffnet wurde. Die mit erstellten Automatisierungen Now Assist Für RPA-Hub Haben ein KI-Symbol (
). - Beispielautomatisierungen – Anzeigen Sie die Liste aller Beispielautomatisierungen, indem Sie auswählen Alle anzeigen .
Zeigen Sie auf der Beispiel-Automatisierungskarte den Typ, den Namen und die Beschreibung der Automatisierung an.
Weitere Informationen finden Sie unter Verwenden Sie Beispielautomatisierungen in RPA Desktop Design Studio.
- Ressourcen – Weitere Informationen zu RPA Desktop Design Studio Dokumentation, Versionshinweise und ServiceNow University Kurse. Wählen Sie eine Karte aus, um zur entsprechenden Webseite zu navigieren.
- Neuigkeiten – Zeigen Sie die neuen Funktionen an RPA Desktop Design Studio. Sie können beispielsweise Ihre erste Automatisierung erstellen, indem Sie eine geführte Tour starten. Wählen Sie Aus Nehmen Sie an der Tour Teil Um die geführte Tour zu beginnen.
Designoberfläche

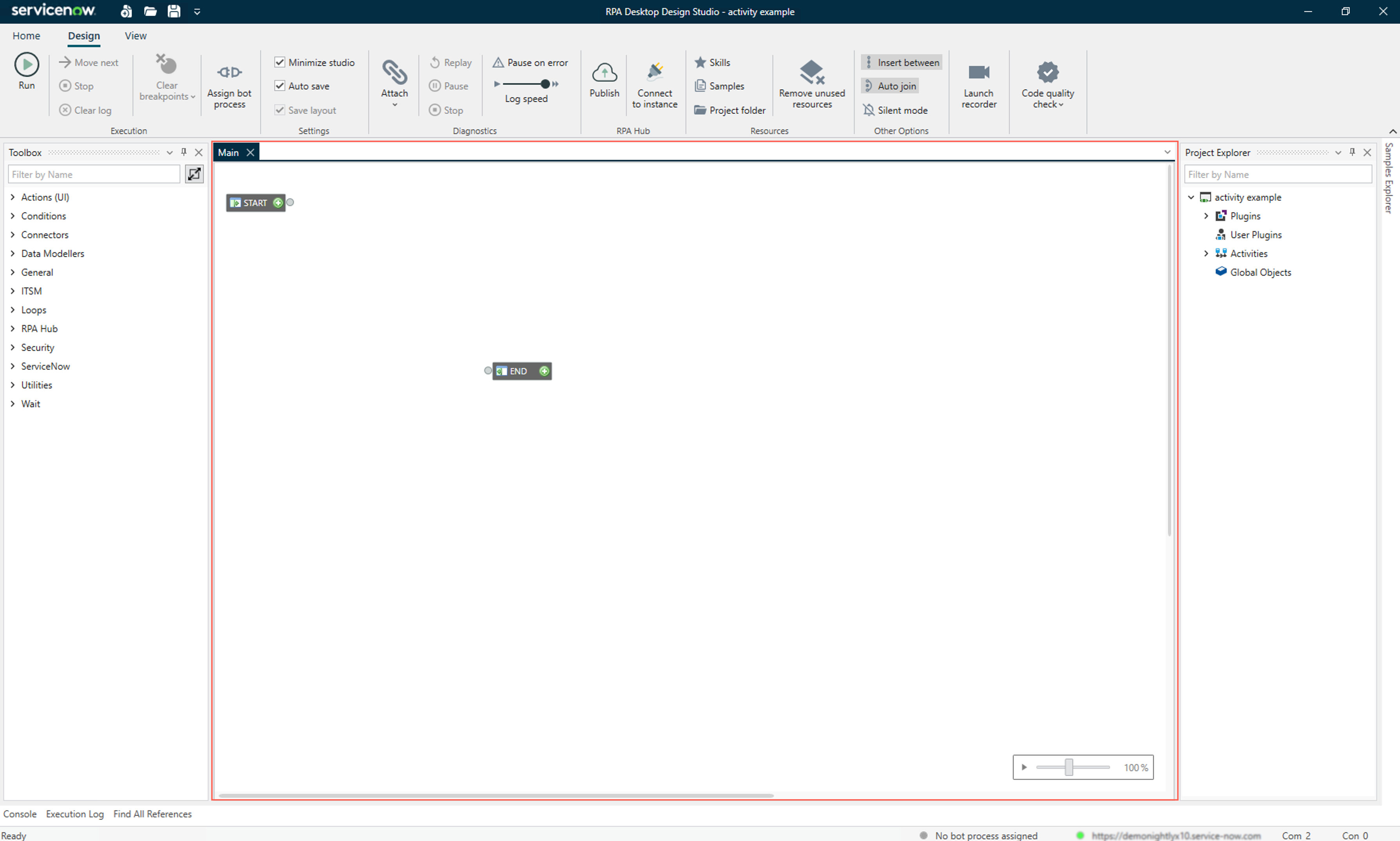

Der im folgenden Beispiel rot markierte Bereich ist die Design-Oberfläche. Sie erstellen Automatisierungen, indem Sie die Komponenten aus dem Toolbox-Bereich auf die Design-Oberfläche ziehen.
Sie können Automatisierungen auch erstellen, indem Sie die Aktivitäten und Variablen aus dem Projekt-Explorer-Bereich ziehen oder Methoden und Ereignisse aus dem Objekt-Explorer-Bereich ziehen.
Erstellen Sie Automatisierungen, Aktivitäten und Automatisierungslogik aus Textanweisungen und Vorschauoptionen mit Now Assist Für RPA-Hub. Weitere Informationen finden Sie unter Now Assist für RPA-Hub verwenden.
Die Komponenten Start und Ende sind die Standardkomponenten in jeder Aktivität. Sie sind der Start- und Endpunkt einer Aktivität. Sie können diese Komponenten nicht löschen.
Verbessern Sie die Automatisierungslogik mit Textanweisungen, entweder auf der Designoberfläche, indem Sie eine Komponente auswählen oder verwenden Now Assist Für RPA-Hub Anwendung. Weitere Informationen finden Sie unter Erstellen Sie eine Automatisierung mit Now Assist.
Wenn Sie diese Anwendung schließen, werden Sie von abgemeldet RPA Desktop Design Studio Und ServiceNow Instanz.
Hier ist eine Liste der Aktionen, die Sie auf der Design-Oberfläche ausführen können:
- Wählen Sie mehrere Komponenten aus
- Um mehrere Komponenten auszuwählen, können Sie eine oder mehrere Komponenten auswählen, indem Sie gedrückt halten Strg Drücken Sie , und wählen Sie dann die Titelleiste der Komponente aus.
- Kopieren, Einfügen und Ausschneiden von Komponenten oder Methoden
- Sie können Komponenten oder Methoden mithilfe der Tastenkombinationen oder des Kontextmenüs kopieren oder ausschneiden und einfügen.
Führen Sie die folgenden Aktionen aus, um die Tastenkombinationen zu verwenden.
- Wählen Sie die Komponenten aus, die Sie kopieren möchten, und drücken Sie die Tasten Strg + C gefolgt von Strg + V.
- Wählen Sie die Komponenten aus, die Sie ausschneiden möchten, und drücken Sie die Tasten Strg + X gefolgt von Strg + V.
Führen Sie die folgenden Aktionen aus, um das Kontextmenü zu verwenden.- Wählen Sie die Komponenten aus, die Sie kopieren oder ausschneiden möchten.
- Klicken Sie mit der rechten Maustaste auf die Komponentenleiste einer der Komponenten.
- Wählen Sie Aus Ausschneiden Oder Kopieren .
- Löschen Sie Komponenten
- Um Komponenten zu löschen, wählen Sie die Komponenten aus, die Sie löschen möchten, klicken Sie mit der rechten Maustaste auf eine der ausgewählten Komponenten, und wählen Sie aus Löschen .
- Verwenden Sie die Zoomeinstellungen
- Auf der Design-Oberfläche können Sie vergrößern und verkleinern, um die Ansicht einer bestimmten Aktivität zu vergrößern oder zu verkleinern.

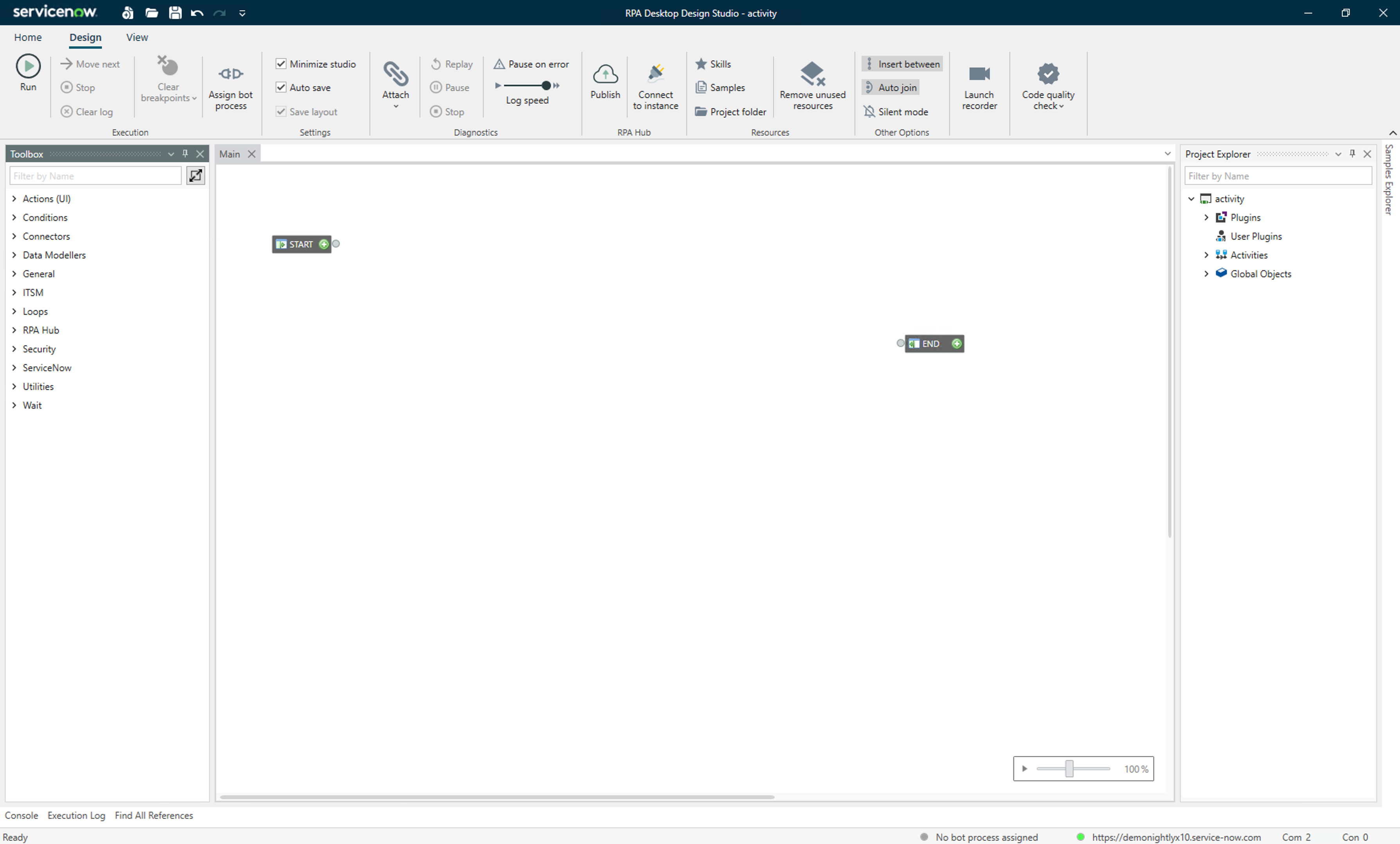

- Die Zoomeinstellungen befinden sich in der unteren rechten Ecke der Designoberfläche, wie im folgenden Beispiel gezeigt.
Abbildung : 5. Zoom-Einstellungen - Scrolltaste
- Um horizontal auf der Design-Oberfläche zu scrollen, drücken Sie die Schicht Drücken Sie die Taste, und scrollen Sie mit der Maus.
Symbolleiste Für Schnellzugriff

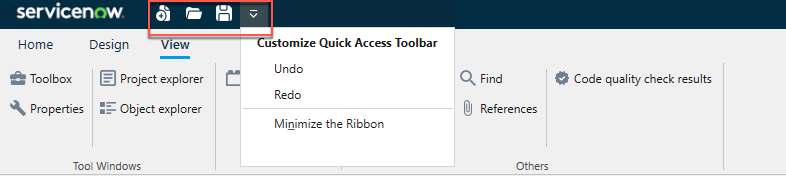

Mit der Schnellzugriffs-Symbolleiste, die im folgenden Beispiel gezeigt wird, können Sie Automatisierungsprojekte erstellen, öffnen, speichern, rückgängig machen und wiederholen. Sie können das Menüband auch minimieren oder die Position des Menübands ändern, indem Sie die Optionen in der Symbolleiste verwenden.
Registerkarte „Design“

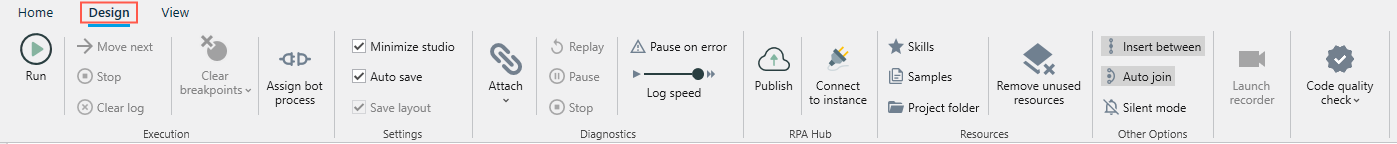

Die Design Die Registerkarte enthält Optionen, mit denen Sie eine Automatisierung ausführen und die Einstellungen von konfigurieren können RPA Desktop Design Studio, Hilfe bei der Diagnose, Veröffentlichungsoptionen, Verbindung zu einem herstellen ServiceNow Instanz und greifen Sie auf einige andere Ressourcen zu, z. B. das Starten des Recorders. Das folgende Beispiel zeigt die Optionen, die mit angezeigt werden Design Registerkarte.
| Feld | Beschreibung |
|---|---|
| Abschnitt „Ausführung“ | |
| Ausführen | Verwenden Sie Ausführen Schaltfläche zum Starten der Workflow-Ausführung eines Automatisierungsprojekts. |
| Weiter | Verwenden Sie Weiter Schaltfläche, um zur nächsten Komponente zu wechseln, in der ein Haltepunkt erreicht wird. Diese Option ist nur aktiviert, wenn der Ausführungs-Flow einen Haltepunkt erreicht. |
| Stoppen | Verwenden Sie Anhalten Schaltfläche zum Anhalten der Workflow-Ausführung eines Automatisierungsprojekts. |
| Protokoll leeren | Verwenden Sie Protokoll löschen Schaltfläche zum Löschen des Laufzeitprotokolls. |
| Haltepunkte löschen | Verwenden Sie Haltepunkte löschen Schaltfläche zum Entfernen aller Haltepunkte aus der Automatisierung. Diese Option ist aktiviert, wenn mindestens ein Haltepunkt festgelegt ist. Klicken Sie auf die Schaltfläche mit dem Abwärtspfeil neben Löschen Sie Haltepunkte Schaltfläche und wählen Sie aus Alle suchen Um die spezifischen Haltepunkte im Abschnitt „alle Referenzen suchen“ zu suchen. |
| Bot-Prozess zuweisen | Weisen Sie das Automatisierungspaket einem Bot-Prozess zu, und verwenden Sie die Ressourcen der Automatisierung. Weitere Informationen zum Zuweisen eines Bot-Prozesses finden Sie unter Weisen Sie einem Automatisierungsprojekt einen Bot-Prozess zu. |
| Abschnitt Einstellungen | |
| Studio minimieren | Wählen Sie aus Studio minimieren Kontrollkästchen zum Minimieren von RPA Desktop Design Studio Während einer Automatisierungsausführung. Sie können minimieren RPA Desktop Design Studio Wenn Sie auswählen Ausführen Schaltfläche zum Ausführen der Automatisierung. |
| Automatische Speicherung | Wählen Sie aus Automatisch speichern Aktivieren Sie das Kontrollkästchen, um Ihre Automatisierungsprojektdatei während der Arbeit automatisch zu speichern. |
| Layout speichern | Wählen Sie aus Layout speichern Kontrollkästchen zum Speichern des Bereichslayouts von RPA Desktop Design Studio. |
| Abschnitt „Diagnose“ | |

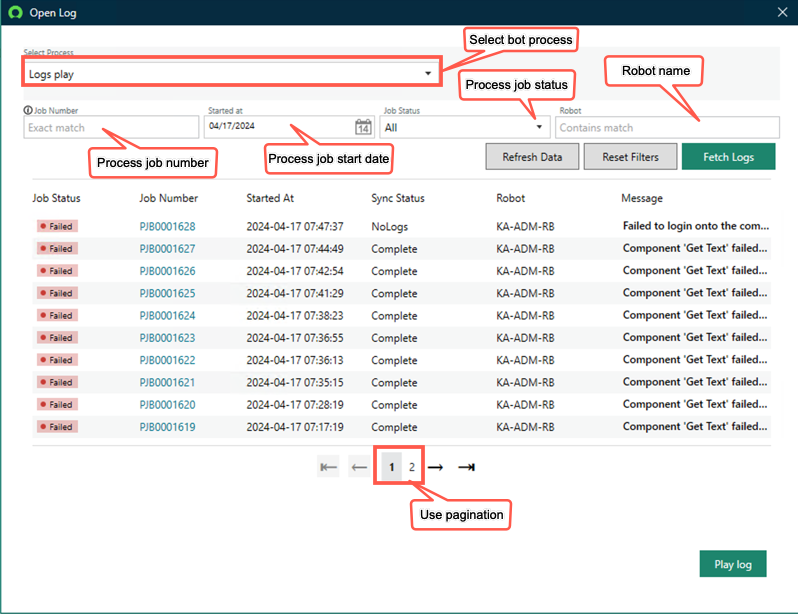

| Anfügen | Sie können die Ausführungsprotokolle eines bereits ausgeführten Prozesses überprüfen. Zur Überprüfung verwenden Sie Anhängen Schaltfläche zum Anhängen einer lokalen Ausführungsprotokolldatei oder einer Remote-Ausführungsprotokolldatei, die in gespeichert ist ServiceNow Instanz. Um ein Remote-Ausführungsprotokoll zu finden, geben Sie Ihre Kriterien an, oder verwenden Sie die Paginierung, um zur erforderlichen Seite in zu navigieren Öffnen Sie Das Protokoll Fenster. Führen Sie die Schritte aus, nachdem Sie die Kriterien angegeben haben.
Die folgenden Prozessauftragsdatensätze werden nicht im Fenster Protokoll anhängen angezeigt:
|
| Wiedergabe | Verwenden Sie Wiedergabe Schaltfläche zum Wiedergeben der Ausführung des angehängten Protokolls. |
| Pause | Verwenden Sie Anhalten Schaltfläche zum Anhalten der Ausführung des angehängten Protokolls. |
| Stoppen | Verwenden Sie Anhalten Schaltfläche zum Anhalten der Ausführung des angehängten Protokolls. |
| Bei Fehler anhalten | Verwenden Sie Bei Fehler anhalten Schaltfläche zum Anhalten der Ausführung des angehängten Protokolls, wenn während der Ausführung ein Fehler auftritt. |
| Protokollgeschwindigkeit | Passen Sie an Protokollgeschwindigkeit Schieberegler zum Steuern der Geschwindigkeit, wenn Sie die Automatisierung mithilfe von Protokollen wiedergeben. Standardmäßig wird der Schieberegler in der Mitte angepasst, wo es eine Sekunde dauert, um jede Komponente auszuführen. Wenn Sie die Protokollgeschwindigkeit verringern, dauert jede Komponente dieselbe Zeit, die während der Ausführung benötigt wurde. Wenn Sie die Protokollgeschwindigkeit erhöhen, werden alle Komponenten sofort bei der Wiedergabe ausgeführt. |
| RPA-Hub | |
| Veröffentlichen | Verwenden Sie Veröffentlichen Schaltfläche, in der das Automatisierungsprojekt veröffentlicht werden soll RPA-Hub. |
| Stellen Sie eine Verbindung mit der Instanz her | Verwenden Sie Stellen Sie eine Verbindung mit der Instanz her Schaltfläche, um eine Verbindung zu einem vorhandenen herzustellen ServiceNow Instanz oder hinzuzufügende Instanz ServiceNow Instanzdetails. |
| Abschnitt „Ressourcen“ | |
| Kompetenzen | Verwenden Sie Kompetenzen Schaltfläche zum Anzeigen der Kompetenzautomatisierungsprojekte im Bereich „Kompetenz-Explorer“. Sie können diese Kompetenzautomatisierungsprojekte wiederverwenden, indem Sie das Kompetenzautomatisierungsprojekt aus dem Bereich „Kompetenz-Explorer“ auf die Design-Oberfläche ziehen. Wird als Remote-Aktivität angezeigt. |
| Muster | Wählen Sie aus Beispiele Schaltfläche, um auf die Beispielautomatisierungen im Bereich „Beispiele-Explorer“ zu verweisen. Eine Beispielautomatisierung demonstriert, wie der RPA Desktop Design Studio Führt ein Automatisierungsprojekt aus. Die Beispielautomatisierungen werden in klassifiziert Anfänger , Zwischenstufe , Erweitert , Referenzen , Und Beaufsichtigt Kategorien basierend auf der Komplexität und den Anwendungsfällen der Automatisierungen. Weitere Informationen finden Sie unter Verwenden Sie Beispielautomatisierungen in RPA Desktop Design Studio. |
| Projektordner | Verwenden Sie Projektordner Schaltfläche zum Öffnen des aktuellen Automatisierungsprojektordners. |
| Entfernen Sie nicht verwendete Ressourcen | Verwenden Sie Entfernen Sie nicht verwendete Ressourcen Schaltfläche zum Entfernen nicht verwendeter Variablen, Referenzen und Anwender-Plugins. |
| Abschnitt „andere Optionen“ | |
| Fügen Sie zwischen ein | Verwenden Sie Fügen Sie zwischen ein Schaltfläche zum Herstellen einer Verbindung zur nächsten Komponente mit einem freien Steuerungsport links neben der neu abgelegten Komponente. |
| Automatisch beitreten | Verwenden Sie Automatisch beitreten Schaltfläche zum Neuzuordnen der Verbindungen zwischen den beiden Komponenten, wenn eine Komponente gelöscht wird. |
| Stiller Modus | Verwenden Sie Stiller Modus Schaltfläche zum Ausführen des Automatisierungsprojekts, ohne weitere Aktivitätsregisterkarten zu öffnen. |
| Starten Sie den Recorder | Erfassen Sie Ihre Aktionen aus Ihren Desktop- oder Webanwendungen, und konvertieren Sie sie mit der Recorder-Option in einen Automatisierungs-Flow. Weitere Informationen zu Aufzeichnungsautomatisierungen finden Sie unter Aufzeichnungsautomatisierungen . |
| Codequalitätsprüfung | Überprüfen Sie ein Aktivitäts- oder Abschlussautomatisierungsprojekt auf Automatisierungsprobleme, die verhindern, dass die Automatisierung voranschreitet, indem Sie die Funktion zur Codequalitätsprüfung verwenden. Weitere Informationen zum Durchführen der Codequalitätsprüfung RPA Desktop Design Studio, Siehe Check-in für Codequalität RPA Desktop Design Studio. |
Registerkarte „Ansicht“

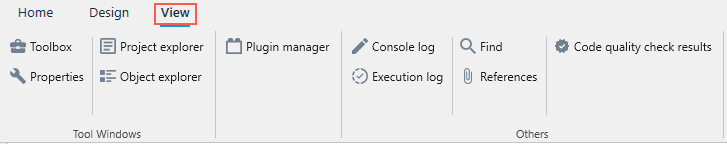

Die Anzeigen Auf der Registerkarte, die im folgenden Beispiel angezeigt wird, können Sie das Tool Windows anzeigen, wenn es geschlossen wird, zusätzliche Plugins mithilfe der Plugin-Manager-Option installieren, das Konsolen- und Ausführungsprotokoll anzeigen, Komponenten suchen und alle Referenzen suchen.
| Abschnitt oder Feld | Beschreibung |
|---|---|
| Toolfenster Abschnitt | Klicken Sie auf die einzelnen Bereiche des Toolfensters (Toolbox, Projekt-Explorer, Eigenschaften und Objekt-Explorer), um diese Bereiche erneut zu öffnen, wenn sie geschlossen werden. |
| Plugin-Manager | Verwenden Sie Plugin-Manager Schaltfläche zum Installieren zusätzlicher Plugins zum Entwerfen von Automatisierungen, die zum Erstellen von Automatisierungsprojekten erforderlich sind. Weitere Informationen finden Sie unter Verwalten Sie Plugins in RPA Desktop Design Studio. |
| Abschnitt „andere“ | |
| Konsolenprotokoll | Verwenden Sie Konsole Schaltfläche zum Öffnen des Konsolenabschnitts, falls geschlossen. Dieser Abschnitt enthält die Informationen, die sich auf die Komponente „Konsolenprotokoll“ beziehen. |
| Ausführungsprotokoll | Verwenden Sie Ausführungsprotokoll Schaltfläche zum Öffnen des Abschnitts „Ausführungsprotokoll“, falls geschlossen. Sie können die Fehlerprotokolle der Automatisierungsausführung in diesem Abschnitt anzeigen, wenn Sie die Protokolle anhängen. |
| Suchen | Verwenden Sie Suchen Schaltfläche zum Suchen von Komponenten im Automatisierungsprojekt. |
| Referenzen | Verwenden Sie Referenzen Schaltfläche zum Anzeigen des Navigationsbereichs, wenn er geschlossen ist. |
| Ergebnisse der Codequalitätsprüfung | Zeigt die Details der Ausführung der Codequalitätsprüfung an. |
Projekt-Explorer-Bereich

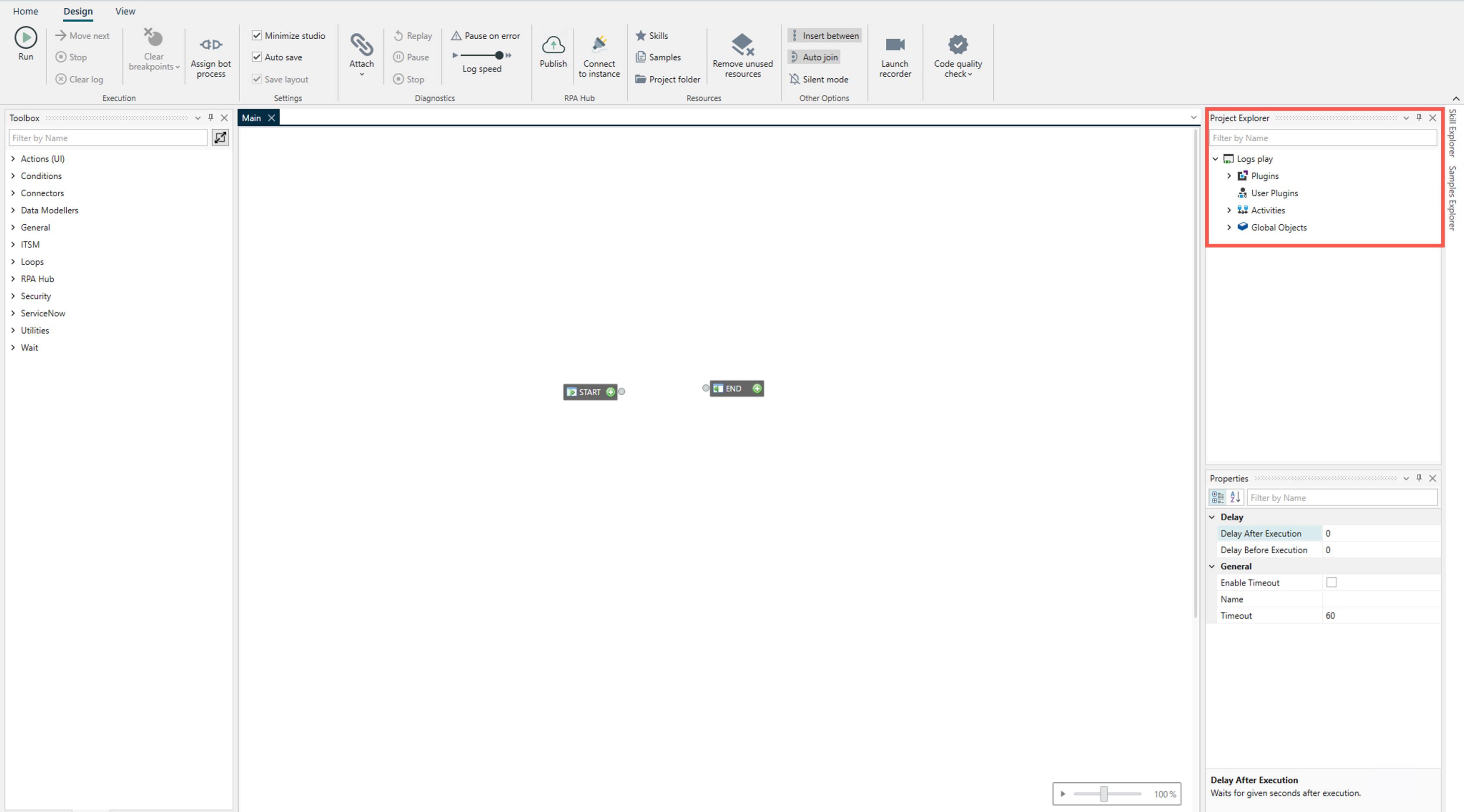

Der im folgenden Beispiel rot markierte Bereich ist der Projekt-Explorer-Bereich. In diesem Bereich können Sie alle Artefakte anzeigen, die im aktuellen Automatisierungsprojekt verwendet werden. Zu Artefakten gehören Aktivitäten, Plugins, Anwender-Plugins, globale Objekte und Formulare (wenn Sie ein beaufsichtigtes Automatisierungsprojekt erstellen).
Toolbox-Bereich

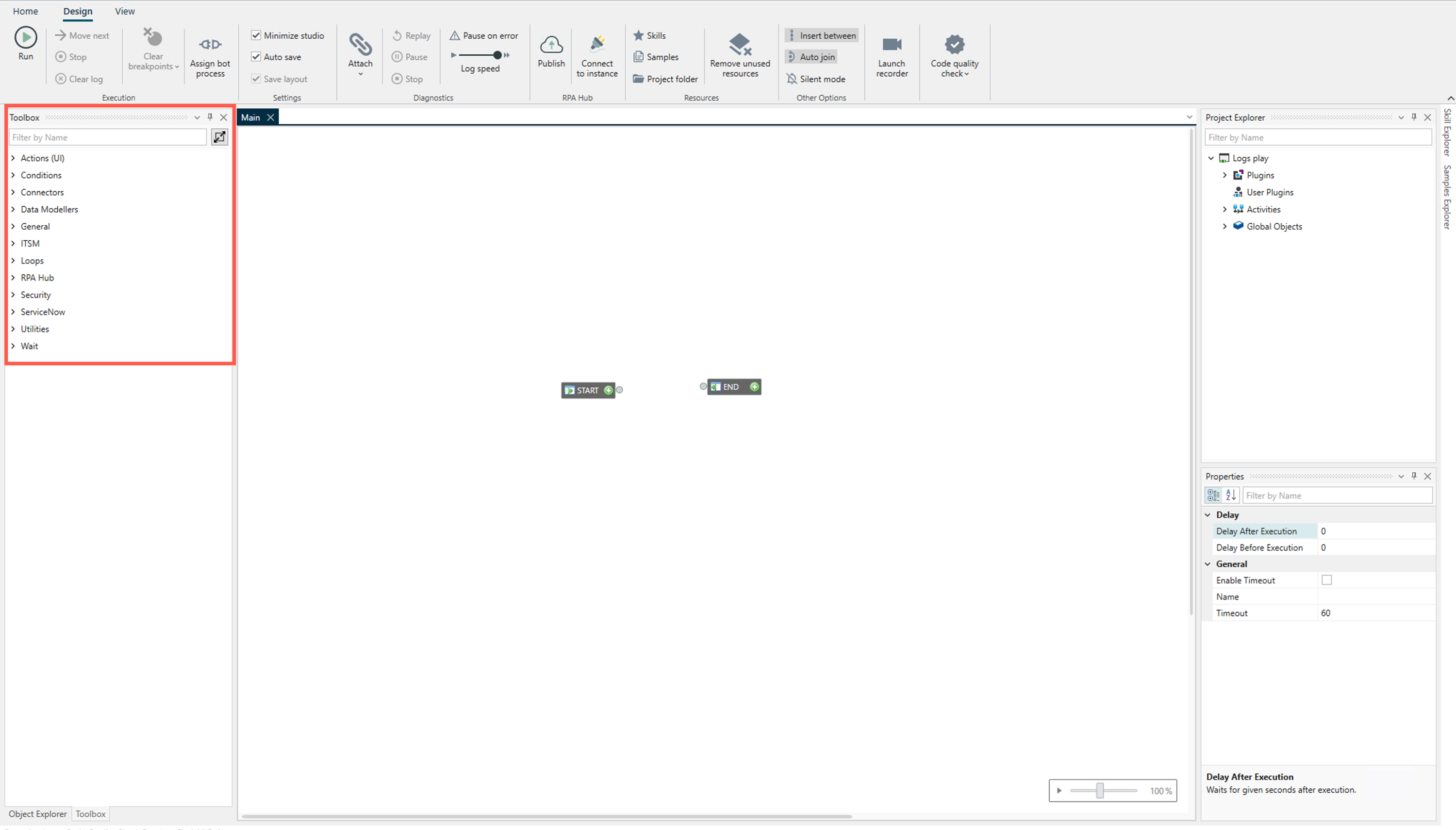

Der im folgenden Beispiel rot markierte Bereich ist der Toolbox-Bereich. Sie können diesen Bereich verwenden, um alle verfügbaren Komponenten und Connectors in anzuzeigen RPA Desktop Design Studio.
Komponenten werden in mehreren Kategorien aufgeführt. Sie können jede Komponentengruppe erweitern, um einzelne Komponenten anzuzeigen, die auf der Design-Oberfläche verwendet werden können.
Suchen Sie nach den Komponenten, die in der Toolbox verfügbar sind, indem Sie den Text in eingeben Nach Name filtern Feld.
Eigenschaftsbereich

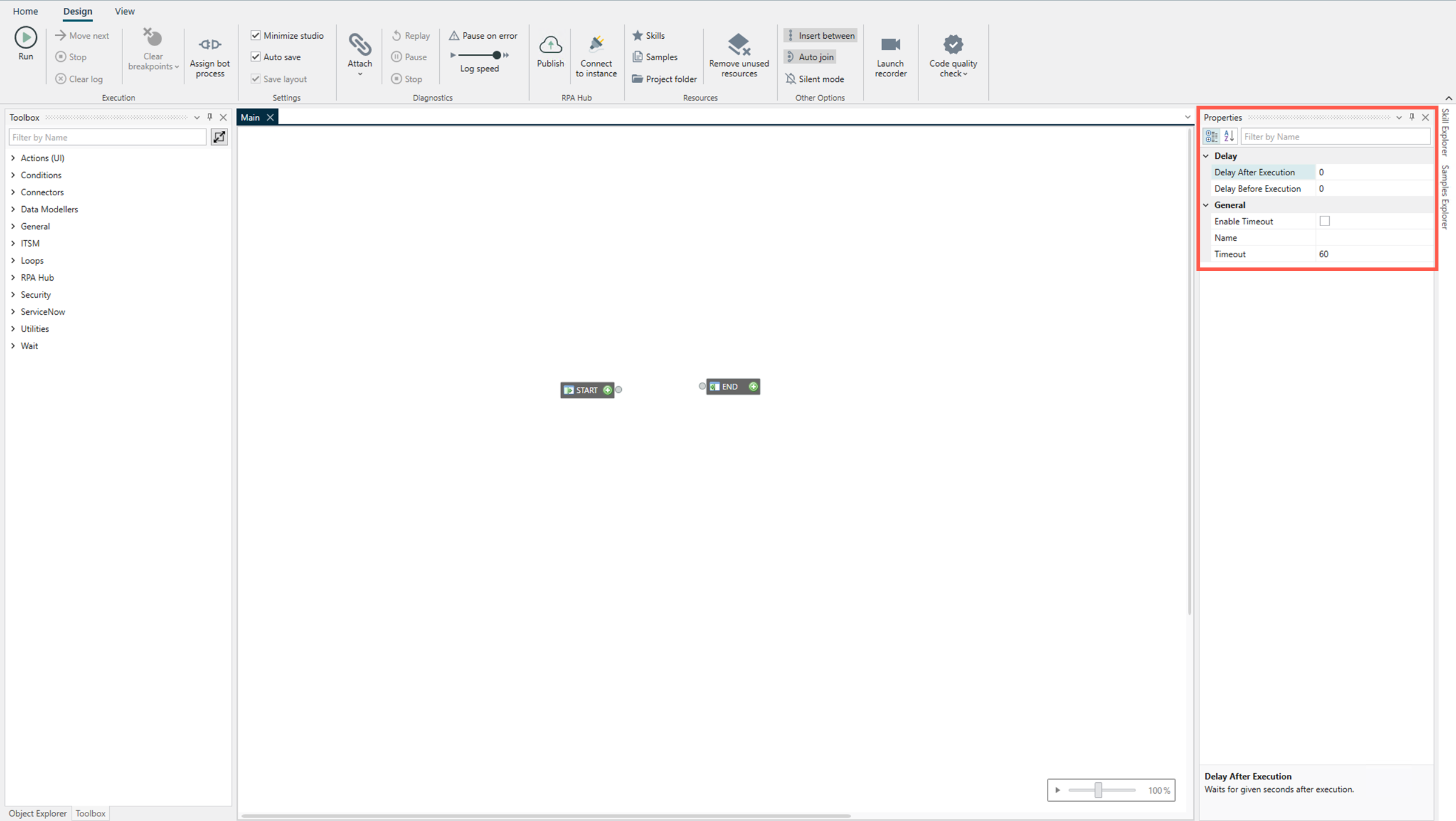

Der im folgenden Beispiel rot markierte Bereich ist der Eigenschaftenbereich. Jede Komponente, jeder Connector, jede Aktivität oder jedes globale Objekt verfügt über mehrere Eigenschaften, die im Eigenschaftenbereich angezeigt werden.
Eigenschaften helfen Ihnen, die Funktionalität der Objekte zu optimieren.
Objekt-Explorer-Bereich

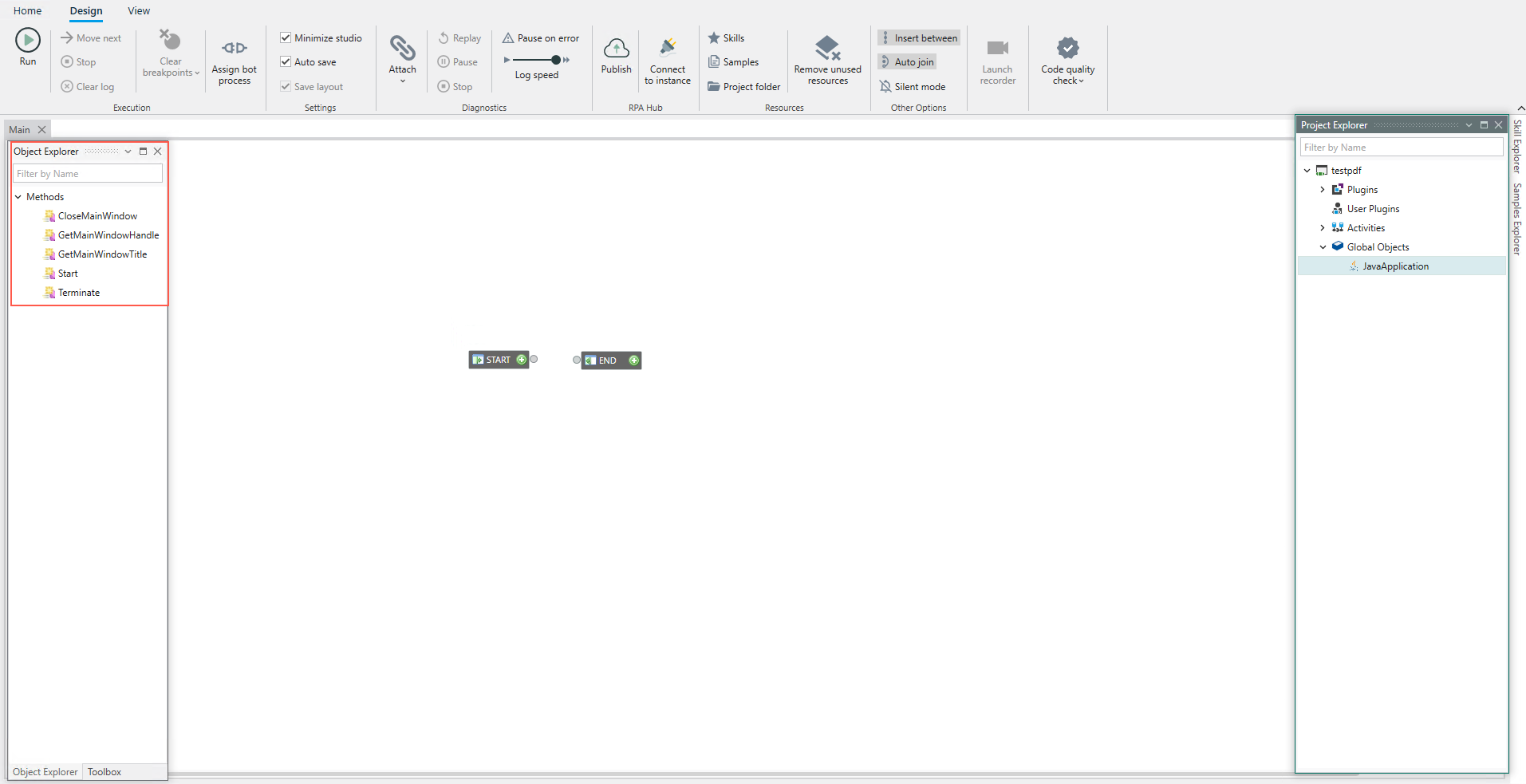

Der im folgenden Beispiel rot markierte Bereich ist der Objekt-Explorer-Bereich. In diesem Bereich werden die Methoden und Ereignisse angezeigt, die den Objekten im Projekt-Explorer zugeordnet sind.
Doppelklicken Sie im Bereich „Projekt-Explorer“ auf das spezifische Objekt, um die zugehörigen Methoden und Ereignisse anzuzeigen.
Sie können beispielsweise auf einen Listen-Connector klicken, den Sie im Knoten „Globale Objekte“ hinzugefügt haben, um die zugehörigen Methoden im Bereich „Objekt-Explorer“ anzuzeigen.
Globale Objekte ist ein Abschnitt im Projekt-Explorer-Bereich, der ein Platzhalter für Objekte ist, die über alle Aktivitäten wie Connectors und globale Variablen hinweg zugänglich sind. Sie können die Objekte weiter organisieren, indem Sie Ordner in globalen Objekten erstellen.
RPA Desktop Design Studio-Tastenkürzel
Sie können Tastenkombinationen verwenden, um die folgenden Aktionen schnell in auszuführen RPA Desktop Design Studio.
| Aktion | Windows Tastenkürzel |
|---|---|
| Projekt erstellen | Strg+N |
| Öffnen Sie ein Projekt | Strg+O |
| Speichern Sie ein Projekt | Strg+S |
| Erstellen Sie eine Automatisierung | Strg+Eingabetaste Diese Option ist nur verfügbar, wenn Now Assist Für RPA-Hub Ist aktiviert. Weitere Informationen finden Sie unter Erstellen Sie eine Automatisierung mit Now Assist. |
| Rückgängig machen | Strg+Z |
| Wiederholen | Strg+Y |
| Ausführen | F5 |
| Globale Ausführung | Strg+F5 |
| Globaler Stopp | Strg+Umschalt+F5 |
| Protokolle leeren | Strg+F8 |
| Schritt für Schritt | Strg+F10 |
| Kopieren | Strg+C |
| Schneiden | Strg+X |
| Einfügen | Strg+V |
| Alle auswählen | Strg+A |
| Projekt-Explorer | Strg+R |
| Objekt-Explorer | Strg+Alt+J |
| Toolbox | Strg+Alt+X |
| Eigenschaften | F4 |
| Suchfenster | Strg+F |
| Löschen | Entf |
