Créez votre premier Mappage d'intérieur campus et ajoutez-y quelques bâtiments et étages à l’aide de Map Mappage d'intérieur Studio. Importez vos fichiers sources d’images CAO et Raster pour terminer la configuration de votre campus.
Avant de commencer
Installez Mappage d'intérieur et configurez les informations de base sur votre campus, votre bâtiment ou vos étages dans Map Studio en important les sources du plan d’étage.
Remarque :
Chargez et importez des fichiers source AutoCAD (DWF ou DXF) ou d’images raster (PNG) dans Map Studio.
Avant de commencer à utiliser Map Studio, assurez-vous que vos plans d’étage respectent les directives suivantes :
Rôle requis : administrateur de carte, éditeur de carte, éditeur de carte limité
Procédure
Accédez à la Tout > Indoor Mapping > Map Studio.
Pour créer un campus, sélectionnez l’onglet Démarrer .
Renseignez les champs du formulaire.
Tableau 1. Ajouter une adresse
Champ
Description
Pays
Pays ou région où se trouve le campus.
Nom du campus
Nom du campus.
Adresse
Adresse précise du campus telle qu’elle apparaît sur la carte.
Facultatif : Sélectionnez Modifier pour modifier le nom et l’adresse du campus.
Sélectionnez Continuer pour ajouter votre premier bâtiment.
Indiquez le nom du bâtiment.
L’adresse du bâtiment est renseignée.
Cliquez sur Continuer.
Saisissez le nom et l’adresse du bâtiment.
Cliquez sur Enregistrer.
Les limites des bâtiments sont calculées automatiquement.
Facultatif : Si vous ne trouvez pas le bâtiment que vous venez de créer sur la carte, vous verrez l’écran suivant :

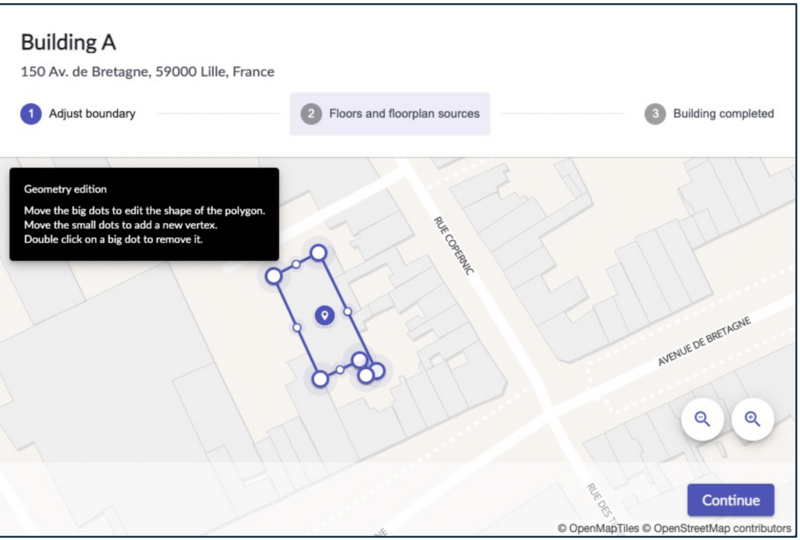

Figure 1. Emplacement du bâtiment affiché dans Studio de carte
Sélectionnez Continuer.
Remarque :
Votre polygone doit faire au moins le tour du bâtiment. Il n’est pas nécessaire qu’il corresponde à la forme exacte du bâtiment.
À cette étape, vous pouvez ajouter des bâtiments supplémentaires ou modifier les détails du bâtiment existant.
Sélectionnez +Ajouter un bâtiment pour créer des bâtiments supplémentaires sur votre campus.
Accédez à la Gérer le lieu de travail > Étage et plans d’étage pour ajouter un ou plusieurs étages à votre bâtiment.
Sélectionnez votre bâtiment.
Remarque :
Assurez-vous de sélectionner un bâtiment car vous pouvez télécharger des fichiers au niveau du campus. Si vous sélectionnez un bâtiment, il sera visible à tous les niveaux car vous ne pouvez importer vos fichiers qu’au niveau extérieur.
Sélectionnez Ajouter un étage.
Renseignez les champs du formulaire
Tableau 2. Ajouter un étage
Champ
Description
Bâtiment
Nom ou numéro du bâtiment où se trouve l’étage.
Numéro
Rez-de-chaussée. Prend un nombre entier ou une valeur numérique.
Nom
Nom ou titre de l’étage
Titre
Titre affiché sur le contrôleur d’étage.
Cliquez sur Créer.
Répétez les étapes 16 à 18 pour chaque étage de votre bâtiment.
Accédez à «Gérer le lieu de travail > Campus et bâtiments.
Il est important que votre campus s’étende ou que ses limites soient bien ajustées pour tous les bâtiments. Les limites sont automatiquement ajustées. Pour plus d'informations, consultez Utilisation de l’éditeur de limites.
Votre campus est configuré.
Une fois votre campus et vos bâtiments créés, vous pouvez commencer à importer vos fichiers CAO ou vos fichiers sources de plan d’étage d’images raster.
Dans Map Studio, accédez à Gérer le lieu de travail > Étages et plans d’étage.
Localisez l’étage où vous souhaitez charger votre fichier CAO ou raster.
(Facultatif) À ce stade, les plans d’étage peuvent être téléchargés et importés sous forme de sources AutoCAD (DXF/DWG) ou de fichier d’image matricielle (PNG), ou vous pouvez importer les fichiers après avoir créé un campus. Assurez-vous d’avoir lu les instructions de conception avant d’importer les sources dans Map Studio. Pour plus d’informations sur l’importation, consultez Importer des fichiers CAO dans Map Studio et Importer des fichiers Raster.
Après l’importation d’un fichier CAD ou Raster, sélectionnez Gérer l’espace de travail , puis Vue d’ensemble.
Sélectionnez le bâtiment que vous avez créé.
Votre carte est configurée et disponible dans Map Studio.
