Configurer l’outil d’importation AutoCAD

Configurez et importez votre fichier source CAO dans Map Studio.

Avant de commencer

Rôle requis : administrateur

Procédure

1. Accédez à la Tout > Mappage d'intérieur > Map Studio.
2. Sélectionnez un campus.
   Par exemple : Campus de démonstration.
3. Sélectionnez Continuer ou accédez à Gérer le lieu de travail > Étage et plans d’étage.
   Cette liste de bâtiments pour un campus sélectionné s’affiche.

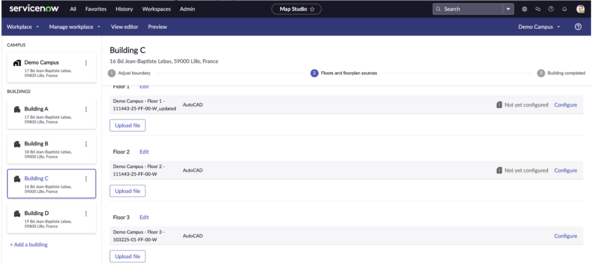

4. Sélectionnez un bâtiment dans le panneau.
5. Sélectionnez un étage pour charger votre fichier source CAO.



6. Sélectionnez Charger un fichier, si votre source CAO n’est pas chargée et configurée pour un étage.
7. Sélectionnez Configurer pour configurer et mettre à jour votre fichier CAO.

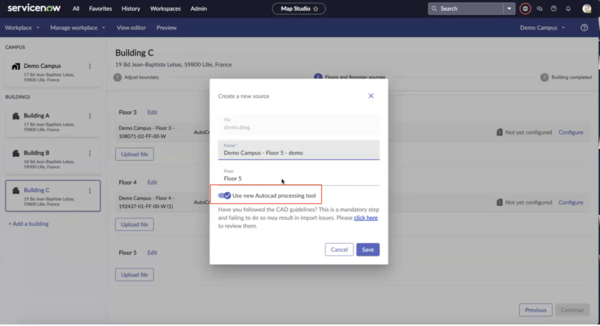

8. La boîte de dialogue Créer une source s’affiche.



9. Saisissez les informations suivantes :
   • Fichier : nom du fichier source AutoCAD. Par exemple : demo.dwg
   • Nom : le nom du campus est ajouté et est pré-rempli par défaut.
   • Étage : nom de l’étage où les modifications de configuration CAD doivent être effectuées ou où le fichier CAD doit être importé. Par exemple; Étage 3.
   • Utilisez le nouvel outil de traitement AutoCAD : par défaut, cette option est activée.
     Remarque :

     Désactivez le bouton Utiliser le nouvel outil de traitement AutoCAD si vous souhaitez continuer à utiliser l’outil AutoCAD fourni dans les versions antérieures ( Mappage d'intérieur version antérieure à la version 1.8.0). Pour plus d'informations, consultez Importer des fichiers CAO dans Map Studio.
10. Consultez les directives relatives à la CAO en cliquant sur le lien Cliquez ici .
11. Sélectionnez Enregistrer.
    La page de configuration CAD s’affiche. Pour plus d'informations, consultez Configuration CAD.
