Exporter la configuration CAD

  • Rversion finale: Xanadu
  • Mis à jour 1 août 2024
  • 1 minute de lecture

    • Exporter les modifications CAD mises à jour vers votre fichier CAD. L’exportation des changements mis à jour crée une copie du fichier CAO modifié au format Mappage d'intérieur.

    Pourquoi et quand exécuter cette tâche

    Apportez des modifications de configuration à votre fichier source CAD à l’aide des onglets Éditeur CAO et Configuration de la carte. Les changements de configuration CAD sont mis à jour dans la table Source AutoCAD (sn_map_core_autocad_source).
    Remarque :
    L’exportation des changements de configuration CAD est une étape facultative. Les changements de configuration CAD mis à jour se trouvent dans Mappage d'intérieur un fichier CAD mis à jour (une copie).

    Avant de commencer

    Rôle requis : administrateur

    Procédure

    1. Facultatif : Sélectionnez l’icône de menu Autres options (icône de menu Autres options).) et sélectionnez Exporter vers AutoCAD.

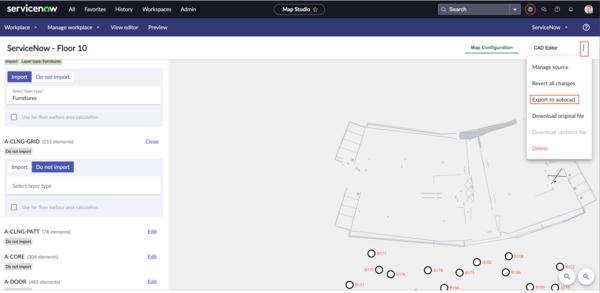

      Configuration CAO affichant le menu Autres options.
    2. La boîte de dialogue d’exportation s’affiche.

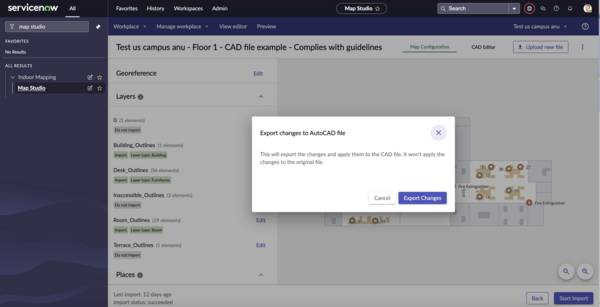

      Exporter les changements vers un fichier CAD.

    3. Sélectionnez Exporter.

      L’application peut prendre un certain temps pour charger les changements et terminer le processus d’exportation. Le temps de chargement dépend de la taille du fichier CAO.

      Remarque :
      Les mises à jour apportées au fichier CAD ne sont disponibles localement que jusqu’à Mappage d'intérieur ce que vous exportiez les modifications vers votre fichier CAD. L’exportation du fichier permet de maintenir le fichier CAD à jour avec les modifications apportées dans Mappage d'intérieur.
    4. L’option Télécharger le fichier mis à jour est activée dans le menu Autres options ( menu Plus d’options)une fois que vous avez exporté vos modifications CAO.

      La sélection de cette option télécharge le fichier CAD mis à jour.

    5. Accédez aux sources AutoCAD (Tout et dans le menu contextuel, filtrez par sn_map_core_autocad_source. LISTE.
      Vous trouverez les changements apportés au fichier CAO mis à jour dans ce tableau.
      Remarque :
      Les attributs ajoutés, modifiés ou supprimés sont mis à jour dans la table source AutoCAD (sn_map_core_autocad_source). L’exportation des modifications n’applique pas les modifications à votre fichier CAO d’origine. Une nouvelle colonne est ajoutée à la table source AutoCAD pour afficher le fichier CAO mis à jour. Votre fichier CAO d’origine est conservé intact. Par exemple, le nom de votre fichier CAO d’origine est demo.dxf et les modifications CAO mises à jour sont exportées dans une nouvelle colonne demo_updated.dxf.
    6. Dans la liste des fichiers sources CAO, sélectionnez et ouvrez le fichier CAO que vous avez mis à jour.
      Les modifications CAD exportées sont disponibles sous la forme d’un nouveau fichier dans la colonne Fichier mis à jour .

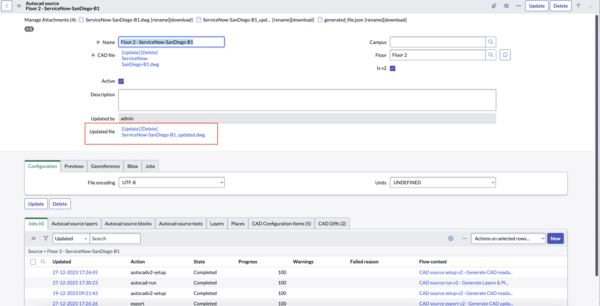

      Source AutoCAD pour le fichier CAD affichant le fichier exporté et mis à jour.
