Gérer les lieux

Modifiez le campus et les bâtiments pour ajouter des lieux, des icônes et des types de lieux que vous souhaitez afficher sur les cartes intérieures.

Avant de commencer

Les types de lieu sont utilisés pour définir un emplacement physique sur votre carte, il peut s’agir d’un polygone ou d’un point selon qu’un lieu correspond à une pièce ou simplement à un emplacement sur votre carte. Les lieux sont liés à des types de lieux et permettent de catégoriser les différents lieux sur votre carte (exemple : salle de réunion, bureau, imprimante, parcs, escalier, ascenseurs, etc.). Les lieux ont également des marqueurs indiquant le titre du lieu.

Remarque :

Les lieux peuvent être générés automatiquement par une importation CAD ou doivent être créés manuellement avec une importation raster. Pour plus d'informations, consultez Importer des fichiers Raster et Importer des fichiers CAO dans Map Studio.

Rôle requis : administrateur de carte, éditeur de carte, éditeur de carte limité

Procédure

1. Accédez à la Tout > Indoor Mapping > Map Studio.
2. Sélectionnez un campus.
   Le campus s’ouvre sur la page d’accueil de Map Studio.
3. Pour modifier et gérer des lieux, sélectionnez un bâtiment.
4. Dans le menu de carte, sélectionnez Gérer les lieux.
5. Sélectionnez l’étage sur lequel vous souhaitez que vos lieux s’affichent sur vos cartes.
6. Cliquez sur Nouveau point ou Nouveau polygone pour commencer à créer des lieux et de nouveaux points d’intérêt.
7. Sélectionnez Nouveau point.

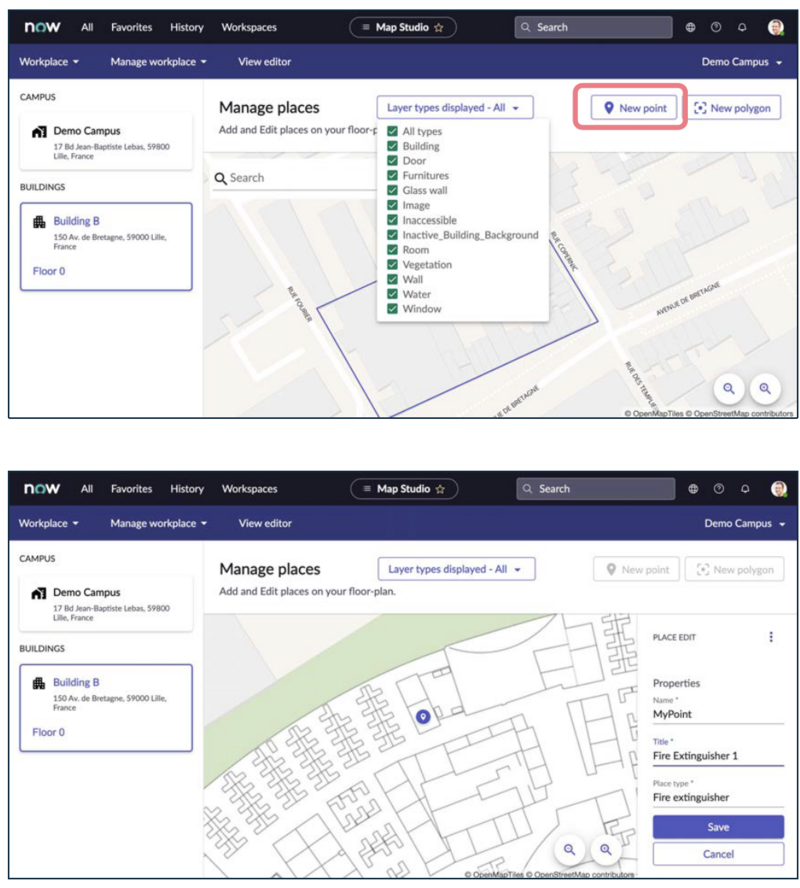

   Figure 1. Créer un point



8. Cliquez sur la carte pour positionner le point.
   Renseignez les champs de formulaire du formulaire

   Tableau 1. Panneau de modification de l’emplacement

   Nom	Nom de l’étiquette d’un espace. Remarque : Utilisez un nom unique pour chaque espace afin de faciliter l’identification des espaces sur une carte (non visible par l’utilisateur final).
   Titre	Titre affiché sur la carte.
   Type de lieu	Les types d’emplacement sont utilisés pour catégoriser les lieux (par exemple, les salles de réunion, les bureaux, etc.). Il fournit également une icône par défaut qui peut être personnalisée ultérieurement dans l’éditeur de vue.
   Étage	Étage auquel les lieux et les types de lieux sont ajoutés.

   Remarque :

   Si les emplacements d’un fichier CAD sont configurés à l’aide de l’outil d’importation AutoCAD (Mappage d'intérieur v.18.0), seul le champ Type d’emplacement est modifiable dans le panneau d’édition d’emplacement. Le nom, le titre et l’étage sont des champs en lecture seule. Pour plus d'informations, consultez Configurer les lieux.
9. Sélectionnez Nouveau polygone pour ajouter des polygones ou des points respectivement.
10. Cliquez sur la carte pour dessiner un polygone pour un lieu et fermez le polygone en cliquant sur le point ou le point bleu.
    Les polygones peuvent être utilisés lorsque vous n’avez pas de bâtiment sur le campus.
11. Assurez-vous de fermer la forme en complétant ou en terminant la création sur le premier point.
    Renseignez les champs du formulaire

    Tableau 2. Modification du lieu

    Champ	Description
    Nom	Nom de l’étiquette identifiant un lieu spécifique (non visible par l’utilisateur final).
    Titre	Titre tel qu’il apparaît sur la carte.
    Type de lieu	Nom des types de lieu. Les types de lieu sont utilisés pour définir un emplacement physique sur votre carte, il peut s’agir d’un polygone ou d’un point selon que ce lieu correspond à une pièce ou simplement à un endroit de votre carte (cafétéria, cabine, ascenseur, auditorium, etc.).
    Étage	Noms des étages. Les lieux et les types de lieu sont créés pour un étage sélectionné.
    Ajouter un marqueur	Marqueur sur la carte. Ajoutez un marqueur pour voir l’épingle d’emplacement sur la carte. Les marqueurs définissent l’icône (image) du lieu et identifient un emplacement sur votre carte.
    Ajouter une entrée	L’entrée d’une pièce est utilisée par l’application d’orientation. Si vous ajoutez une entrée, votre chemin s'arrête à l'entrée.

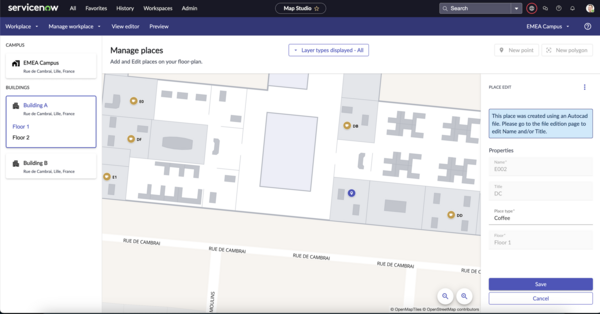

12. Facultatif : Sélectionnez un emplacement (configuré à l’aide de la page de configuration CAD) pour ouvrir le panneau de modification d’emplacement.

    Notez que les champs Nom, Titre et Étage sont en lecture seule et ne peuvent pas être modifiés. Seul le champ Type de lieu peut être modifié. Un message de validation s’affiche pour informer que l’emplacement sélectionné a été créé à l’aide d’un fichier Autocad. Ces champs peuvent être modifiés dans la page Configuration d’AutoCAD (Mappage d'intérieur v 1.8.0). Pour plus d'informations, consultez Outil d’importation AutoCAD et Configurer les lieux.



13. Cliquez sur Enregistrer.
14. Pour passer d’un point à un polygone, cliquez sur l’icône Autres options ( ) dans le panneau Mise à jour de l’emplacement et sélectionnez Basculer vers un polygone.

    Lorsque vous sélectionnez un emplacement, le panneau Modification de l’emplacement affiche les propriétés du fichier CAO, telles que la salle, la capacité, etc. Les propriétés AutoCAD sont stockées dans une table dédiée sn_map_core_place_properties. Pour plus d'informations, consultez Calculez les propriétés d’un fichier CAD pour extraire la surface d’un espace ou d’une pièce.

    L’application Mappage d'intérieur offre la possibilité d’extraire la dimension de la pièce à partir de fichiers CAO et de l’utiliser dans Prestation de services sur le lieu de travail les mesures de pièces et d’espaces.

• Créer Mappage d'intérieur des icônes et des types de lieu
  Pour gérer les lieux et les types de lieux dans Mappage d'intérieur Map Studio, commencez par créer des icônes pour les lieux, puis créez un type de lieu.
