フロアマップの可視化
通信事業ネットワークインベントリ アプリケーションのフロアマップを使用して、データセンターインフラストラクチャのレイアウトを表示します。ネットワーク資産の配置を表示し、マップ上の運用データを監視できます。
フロアマップの概要
フロアマップは、データセンターのフロアを視覚的に表現したものです。フロアマップを使用して、ネットワーク資産の配置や運用の詳細など、データセンターインフラストラクチャのレイアウトを表示し、電力、熱、使用状況データを監視します。データセンターのアラート、インシデント、変更要求、およびキャパシティ情報を表示できます。
- フロアのオブジェクトの詳細
- 運用データの表示
- アラート情報の表示
- ラックの可視化
- フロアとラックの健全性情報の表示
フロアマップのレイアウトと機能

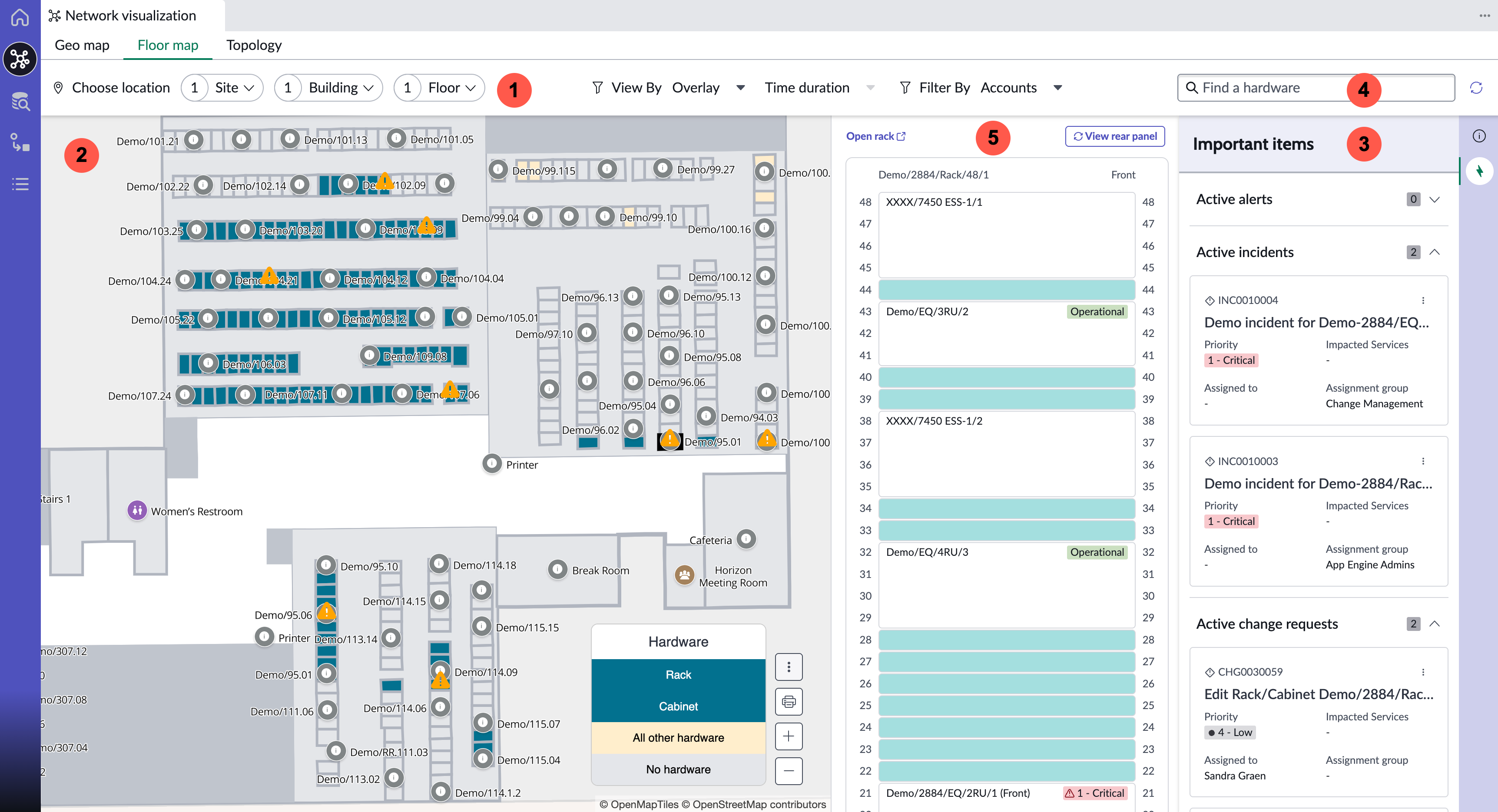

次の例は、 通信事業ネットワークインベントリ アプリケーションでのフロアマップレイアウトを示しています。
| 吹き出し | 機能 | 説明 |
|---|---|---|
| 1 | フィルターオプション |
マップペインには、設定したフィルターに基づいてフロアマップが表示されます。次のオプションを使用して、フロアをフィルタリングします。
|
| 2 | マップペイン |
マップペインには、次の詳細を含むデータセンターフロアのオブジェクトが表示されます。
プラス (+) またはマイナス (-) ボタンを使用して、マップをズームインまたはズームアウトできます。 |
| 3 | 詳細ペイン |
詳細ペインには、マップペインで選択した場所に関する関連情報が表示されます。情報 マップペインでアラートアイコン ( 注:
Telecommunications Alarm Management Open API (sn_ind_tmf642) プラグインがインストールされている場合、アラートが表示されます。インシデントは、カスタマーサービス問題管理 (sn_sprb_mgmt) プラグインがインストールされている場合に表示されます。 |
| 4 | 検索ボックス | 検索ボックスを使用して、マップペインでハードウェアを検索します。検索されたハードウェアがマップ上でハイライト表示されます。ハードウェアが (ラック内ではなく) フロアに直接配置されている場合、システムはフロアマップでハードウェアの正確な位置を強調表示します。検索されたハードウェアがラックまたはキャビネット内に配置されている場合、検索オプションはラックビュー内のハードウェアも強調表示します。 |
| 5 | ラックビュー | ラックビューには、ラックが視覚的に表示されます。ラックビューには、アラート、インシデント、および変更要求の警告ラベルも表示されます。マップペインでラック CI を選択して、ラックビューを開きます。 |
付きのアラート情報。
) を選択して、詳細ペインを表示します。詳細ペインを最初に開くと、フロアの詳細が表示されます。詳細を確認するには、場所を選択します。構成アイテム (CI) がその場所に関連付けられている場合は、その CI に関する詳細が表示されます。
を選択して、同じ詳細を表示することもできます。フロアマップの管理
インドアマッピング Map Studio を使用して、データセンターマップオブジェクトをアップロードおよび管理できます。フロアマップを使用して、データセンターの敷地内にある選択した建物のそれぞれのフロアプランを表示できます。詳細については、「データセンターのフロアマップをアップロードして管理する」を参照してください。
アクセス
- 移動先 .
- 青いハブアイコン (
- [フロアマップ] タブを選択します。
フロアマップの使用方法の詳細については、「 フロアマップの使用」を参照してください。
