ジオマップの可視化
通信事業ネットワークインベントリ の geo マップを使用してネットワークサイトデータセンターの地理的位置を表示します。geo マップを使用して、ネットワーク サイト およびデータセンターの詳細 サイトの詳細、接続、容量情報など) を取得できます。
Geo マップ の概要
geo マップ (屋外マップ) では、ネットワーク サイト およびデータセンターが接続の詳細を含むマップ ペインに地理的に表示されます。サイトの概要と、サイト間に接続されているさまざまな接続の詳細を提供します。geo マップを使用して、次の情報を表示できます。
- ネットワークサイトとデータセンターの地理的位置。
- 物理的および論理的な接続、トポロジ、ケーブルルートなどの サイトに関連付けられた接続要素。
- 選出ネットワークサイトの関連サイト
- キャパシティ情報などの サイトの関連情報。
マップのレイアウトと機能

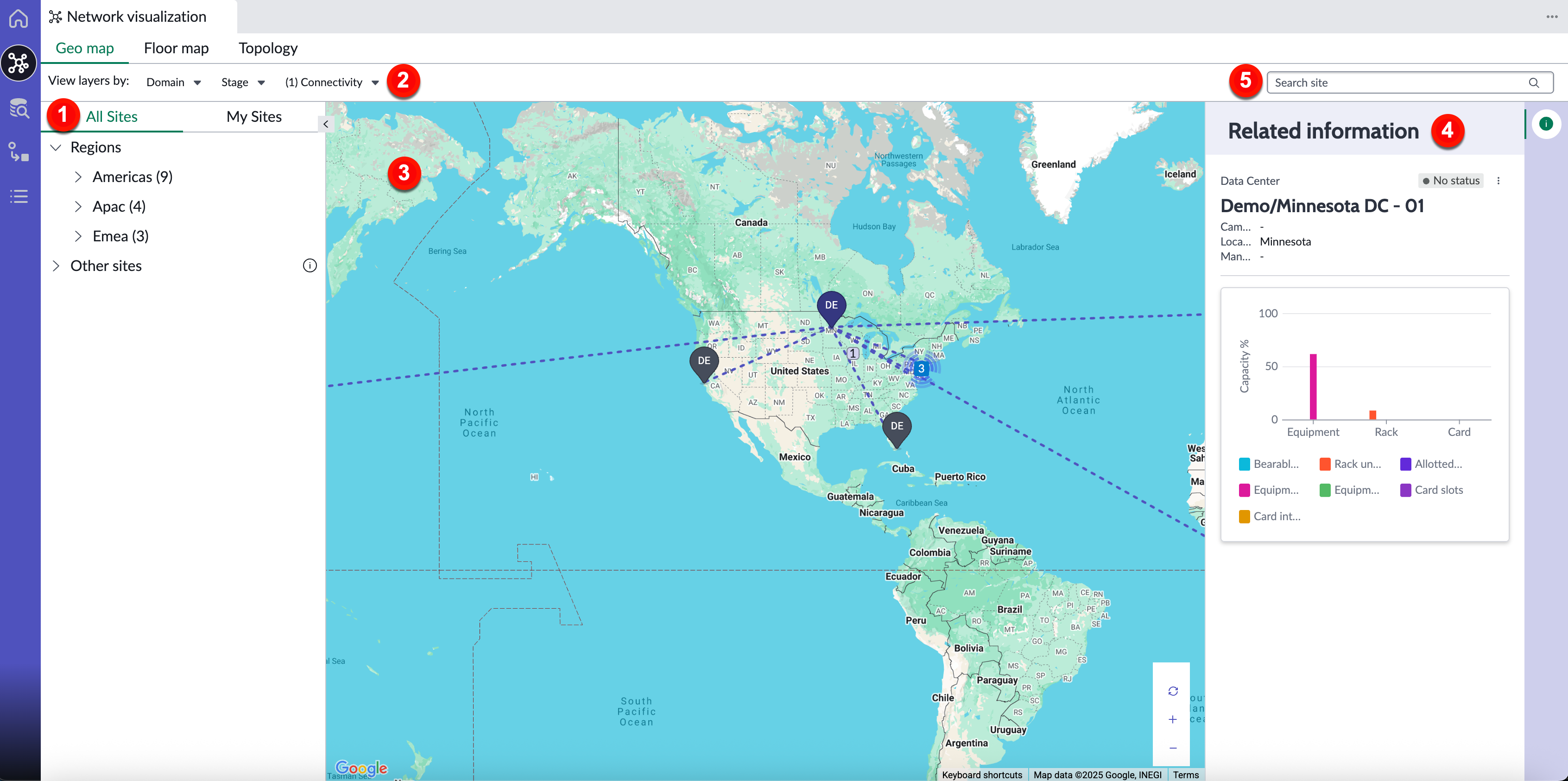

次の例は、通信事業ネットワークインベントリ アプリケーションの geo マップレイアウトを示しています。
| 吹き出し | 機能 | |
|---|---|---|
| 1 | ナビゲーションパネル |
ナビゲーションパネルを使用して、各場所に関連付けられている場所と サイトのリストを表示します。ナビゲーションパネルには、次のタブがあります。
注: 場所の詳細がないサイトは、[ その他のサイト ] の下に一覧表示され、非アクティブとして表示されます。 ナビゲーションパネルで 場所またはサイトを選択して、マップペインの対応するエリアにズームします。 |
| 2 | フィルターオプション |
[マップ] ペインには 設定したフィルター条件に基づいてネットワークサイト およびデータセンターが表示されます。次のオプションを使用して、ネットワーク サイトをフィルター処理します。
注: データセンターにケーブルフィルターオプションが表示されません。 |
| 3 | マップペイン |
マップ ペインには、ネットワーク サイト およびデータセンター 場所アイコン( マップペインでは、次の情報を表示できます。
|
| 4 | 詳細ペイン | 詳細ウィンドウにはマップ ウィンドウで選択したネットワーク サイトまたはデータセンターに関する関連情報が表示されます。情報アイコン (  ) を選択すると、詳細ペインを表示できます。場所に複数のサイトがある場合、詳細ペインにはすべてのサイトに関する関連情報が表示されます。詳細ペインで サイトの利用可能なキャパシティを表示することもできます。 |
| 5 | 検索ボックス | 検索ボックスを使用して サイトを選択すると、その場所と詳細が表示されます。一度に 1 つのサイトを選択できます。 |
)が表示されます。プラス (+) またはマイナス (-) ボタンを使用して、マップをズームインまたはズームアウトできます。ズームアウトすると、地理的に近接しているサイトが、マップ ペインにクラスタ アイコン(
)として表示されます。クラスターの横にある数字は、そのクラスター内のサイトの数を示します。同じ場所に複数のサイトがある場合は、ロケーション クラスタ アイコン(
)として表示されます。赤色の場所アイコン (
) は、サイトがキャパシティしきい値を超えていることを示します。 デフォルトでは、マップペインにはキャパシティしきい値を超えたすべてのサイトが表示されます。アクセス
通信事業ネットワークインベントリ ワークスペースで geo マップにアクセスするには、次の手順に従います。
- 移動先 .
- 青いハブアイコン (
を選択して [ネットワークの視覚化] ウィンドウを開きます。 - [Geo マップ] タブを選択します。
geo マップの使用方法の詳細については、「ジオマップの詳細を表示する」を参照してください。
