A10 부하 분산 장치 검색

검색와 서비스 매핑은 패턴을 사용하여 A10 부하 분산 장치에 대한 정보를 수집합니다.

주:

New York 릴리스 버전 이상에서는 프로브-패턴 마이그레이션이 지원됩니다. 자세한 내용은 지식 문서 KB0694477을 참조하십시오.

다음 패턴은 A10 부하 분산 장치 검색을 지원합니다.

• A10 부하 분산 장치
• A10 부하 분산 장치 SSH
• A10

A10 IP 소스 NAT(네트워크 주소 번역기)는 A10 부하 분산 장치 패턴의 확장입니다. IP 소스 NAT 패턴 확장은 IP 소스 NAT 풀을 검색합니다. 이 확장은 2023년 2월 릴리스 스토어 버전 1.0.98부터 스토어에서 사용할 수 있습니다.

스토어에서 앱 요청

ServiceNow Store 웹 사이트를 방문하면 사용 가능한 모든 앱을 확인하고 스토어에 요청을 제출하는 방법에 대한 정보를 참조할 수 있습니다. 출시된 모든 앱의 누적 릴리스 정보는 ServiceNow Store 버전 기록 릴리스 정보를 참조하십시오.

필요 조건

자격 증명

SNMP 자격 증명 또는 (옵션) SSH 자격 증명을 구성합니다.

검색 및 서비스 매핑 패턴 애플리케이션

A10 부하 분산 장치 파티션을 검색하려면 ServiceNow Store에서 검색 및 서비스 매핑 패턴 애플리케이션 1.0.98 릴리스를 배포합니다.

가로 검색 중 검색에서 수집하는 데이터

테이블 및 필드	설명
A10 부하 분산 장치 [cmdb_ci_lb_a10]
일련 번호 [serial_number]	부하 분산 장치의 일련 번호로 ##Object_ID=<LB_ARN> 형식입니다.
운영 상태 [operational_status]	부하 분산 장치의 운영 상태입니다.
부하 분산 장치 인터페이스 [cmdb_ci_lb_interface]
이름 [name]	부하 분산 장치 인터페이스의 이름입니다.
MAC 주소 [mac_address]	부하 분산 장치 인터페이스의 MAC 주소로, 55:0d: f9:98:3i: ae 형식입니다.
운영 상태 [operational_status]	부하 분산 장치 인터페이스의 운영 상태입니다.
부하 분산 장치 풀 [cmdb_ci_lb_pool]
이름 [name]	부하 분산 장치 풀의 이름입니다.
부하 분산 방법 [load_balancing_method]	부하 분산 장치에서 사용하는 메서드입니다.
운영 상태 [operational_status]	부하 분산 장치 풀의 운영 상태입니다.
부하 분산 장치 풀 구성원 [cmdb_ci_lb_pool_member]
이름 [name]	풀 구성원의 이름입니다.
IP 주소 [ip_address]	풀 구성원 호스트의 IP 주소입니다.
서비스 포트 [service_port]	풀 구성원이 사용하는 포트입니다.
운영 상태 [operational_status]	부하 분산 장치 풀 구성원의 운영 상태입니다.
풀 [pool]	풀 구성원입니다.
부하 분산 장치 서비스 [cmdb_ci_lb_service]
이름 [name]	부하 분산 장치의 이름이며 <LB 이름>:<LB 포트> 형식입니다.
IP 주소 [ip_address]	FQDN의 IP 주소입니다.
포트 [port]	부하 분산 장치의 포트입니다.
운영 상태 [operational_status]	부하 분산 장치 서비스의 운영 상태입니다.
설치 상태 [install_status]	부하 분산 장치 서비스의 설치 상태입니다.
풀 [pool]	부하 분산 장치 서비스의 풀 구성원입니다.
DNS [cmdb_ci_dns_name]
이름 [name]	DNS 이름입니다.
IP 주소 [ip_address]	DNS IP 주소입니다.
A10 부하 분산 장치 파티션 [cmdb_ci_lb_a10_partition]
이름 [name]	파티션의 이름입니다.
색인 [index]	파티션 ID입니다. 관리자는 이 ID를 파티션 생성 프로세스에 할당합니다.
최대 Aflex [Max_aflex]	파티션에 속할 수 있는 aFleX 스크립트의 최대 수입니다.
관리자 수 [admin_count]	파티션에 할당된 관리자 수입니다.
L3V [lev]	파티션에 계층 2/3 가상화가 사용 설정되어 있는지 여부를 나타내는 값입니다.
네트워크 어댑터 [cmdb_ci_network_adapter]
운영 상태 [operational_status]	네트워크 어댑터의 운영 상태입니다.
MAC 주소 [mac_address]	네트워크 어댑터의 MAC 주소입니다.
별칭 [alias]	네트워크 어댑터의 별칭입니다.
IP 주소 [ip_address]	네트워크 어댑터의 IP 주소입니다.
이름 [name]	네트워크 어댑터의 이름입니다.
넷마스크 [netmask]	네트워크 어댑터의 넷마스크입니다.
PrimaryIP [primaryIP]	네트워크 어댑터의 기본 IP 주소입니다.
IP 주소 [cmdb_ci_ip_address]
IP 주소 [ip_address]	IP 주소입니다.
넷마스크 [netmask]	IP 주소가 속한 넷마스크입니다.
버전 [version]	IP 버전입니다.
운영 상태 [operational_status]	IP 주소의 운영 상태입니다.
일련 번호 [cmdb_serial_number]
일련 번호 [serial_number]	부하 분산 장치의 일련 번호 속성입니다.
일련 번호 유형 [serial_number_type]
유효 [valid]
소스 NAT IP 풀 [cmdb_ci_snat_ip_pool]
실패한 NAT 풀 [nat_pool_failed]	풀에서 누락된 총수입니다.
HA 그룹 [ha_group]
NET 마스크 [net_mask]
사용 가능한 총 NAT 풀 [nat_pool_total_free]	풀에서 사용 가능한 주소의 총수입니다.
NAT 풀 총 사용량 [nat_pool_total_usage]	풀에서 사용된 주소의 총수입니다.
NAT 풀 포트 사용량 [nat_pool_port_usage]	풀의 총 포트 사용량입니다.
NAT 풀 끝 주소 [nat_pool_end_address]	IP NAT 풀 끝 주소(IPv4 또는 IPv6)입니다.
NAT 풀 시작 주소 [nat_pool_start_address]	IP NAT 풀 시작 주소(IPv4 또는 IPv6)입니다.
구성 항목 [cmdb_ci]

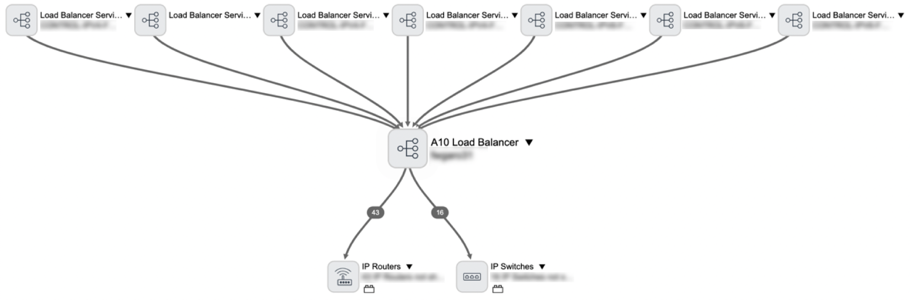

그림 1. A10 부하 분산 장치와 연결된 구성요소 및 애플리케이션을 나타내는 의존성 뷰

CI 관계

이러한 관계는 A10 부하 분산 장치 검색을 지원하기 위해 생성됩니다.

CI	관계	CI
라우터 인터페이스 [dscy_router_interface]	Users::Userd by	부하 분산 장치 풀 [cmdb_ci_lb_a10]
부하 분산 장치 인터페이스 [cmdb_ci_lb_interface]	Owns::Owned by	부하 분산 장치 풀 [cmdb_ci_lb_a10]
부하 분산 장치 풀 구성원 [cmdb_ci_lb_pool_member]	Owns::Owned by	부하 분산 장치 풀 [cmdb_ci_lb_pool]
부하 분산 장치 서비스 [cmdb_ci_lb_service]	Used by::Uses	부하 분산 장치 풀 [cmdb_ci_lb_pool]
부하 분산 장치 서비스 [cmdb_ci_lb_service]	Runs on::Runs	부하 분산 장치 풀 [cmdb_ci_lb_a10]
부하 분산 장치 풀 [cmdb_ci_lb_pool]	Owns::Owned by	부하 분산 장치 풀 [cmdb_ci_lb_a10]
DNS 이름[cmdb_ci_dns_name]	Used by::Uses	IP 주소 [cmdb_ci_ip_address]
네트워크 어댑터 [cmdb_ci_network_adapter]	Owns::Owned by	부하 분산 장치 풀 [cmdb_ci_lb_a10]
부하 분산 장치 풀 [cmdb_ci_lb_a10]	Owns::Owned by	IP 주소 [cmdb_ci_ip_address]
부하 분산 장치 A10 [cmdb_ci_lb_a10]	Owns:Owned by	소스 NAT IP 풀 [cmdb_ci_snat_ip_pool]

하향식 검색 중 서비스 매핑에서 수집하는 데이터

서비스 매핑은 배치의 A10 부하 분산 장치 및 애플리케이션 간 연결을 검색합니다.

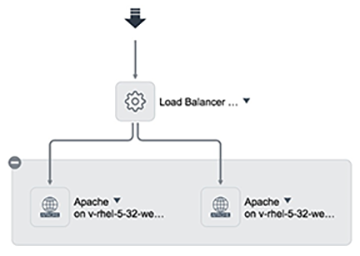

그림 2. A10 부하 분산 장치 애플리케이션 서비스 맵
