Classic 서비스 매핑에서 애플리케이션 서비스 맵의 CI 연결 속성 보기
구성 항목(CI) 간의 연결 속성을 볼 수 있습니다.
시작하기 전에
이 태스크 정보
각 연결에 대해 다음과 같은 정보를 볼 수 있습니다.
- 컨텍스트(마우스 오른쪽 버튼 클릭) 메뉴에 표시된 이 연결의 소스 및 대상 CI입니다.
- 속성 창에서 연결에 대해 수집된 모든 속성의 전체 목록입니다.

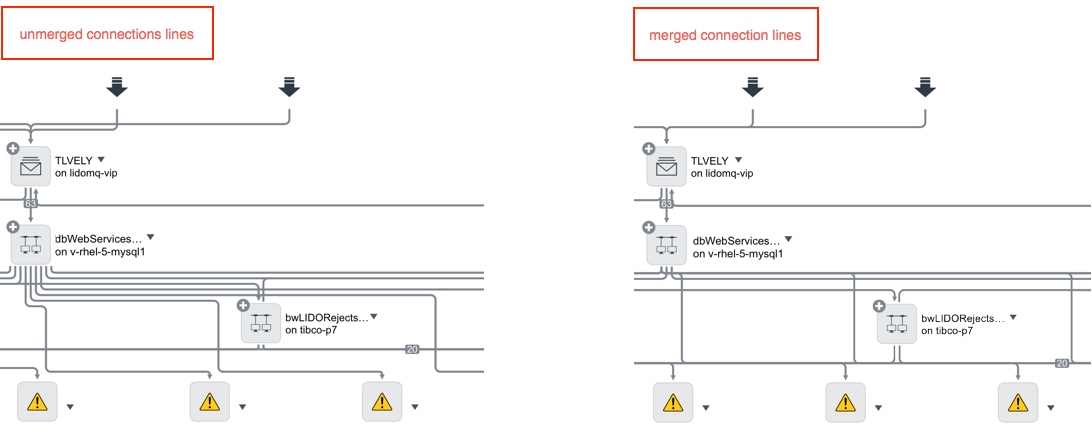

기본적으로 서비스 매핑은 동일한 CI의 연결선을 병합하여 애플리케이션 서비스 맵을 정리합니다. 이를 통해 맵을 읽기 쉽게 만듭니다.그림 1. 병합된 연결 선
각 연결 유형은 속성이 다릅니다. 병합된 연결선의 경우 모든 기본 연결이 나열됩니다.
애플리케이션 서비스 맵에 연결 속성을 표시하는 방법은 다음 요소에 따라 다릅니다.
- CI에 대해 구성한 뷰는 맵의 속성 창에 표시되는 연결 속성을 정의합니다.
- 맵의 연결선은 맵에 대해 선택한 뷰에 따라 다릅니다.
- 뷰에 사용할 수 있는 속성 또한 서비스 매핑 설치 프로그램에 따라 다릅니다. 자세한 내용은 서비스 매핑과 함께 설치된 구성요소의 설명을 참조하십시오.
프로시저
-
아래와 같은 연결 속성을 봅니다.
뷰 수행할 일 일반 연결의 소스 및 대상 CI 연결을 마우스 오른쪽 버튼으로 클릭합니다.

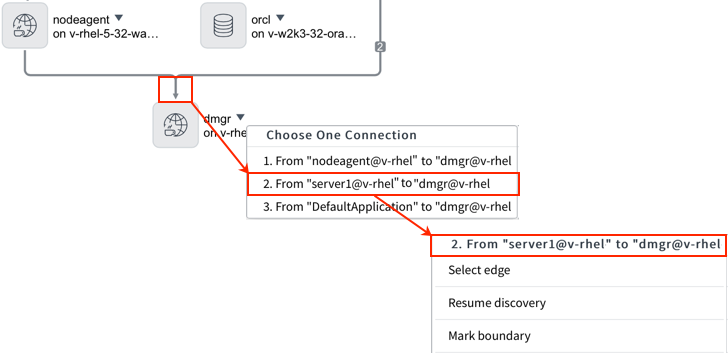

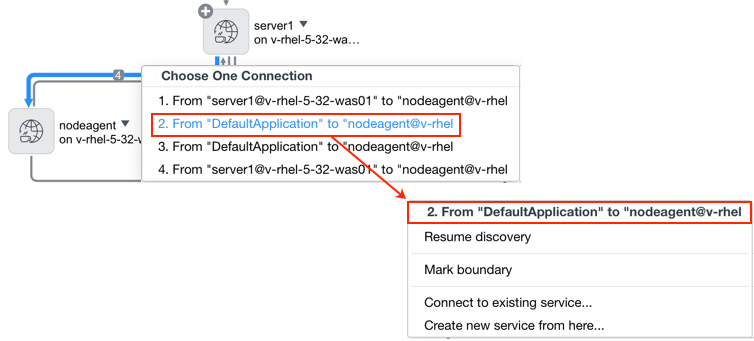

(서비스 매핑으로 검색한 애플리케이션 서비스에 사용 가능) 병합된 연결에 대한 소스 및 대상 CI - 숫자가 있는 병합된 연결선을 마우스 오른쪽 버튼으로 클릭하고 관련 연결을 선택합니다.
또는
- 두 개 이상의 병합된 연결을 통해 연결선의 세그먼트를 공유하는 경우 병합된 선이라는 표시가 없습니다. CI로 들어오거나 나가는 연결선을 마우스 오른쪽 버튼으로 클릭하고 관련 연결을 선택합니다.
스패닝 트리 뷰를 사용하는 경우 연결에 대한 소스 및 대상 CI입니다. 스패닝 트리 뷰는 대부분의 연결선을 숨기는 애플리케이션 서비스 맵을 단순화합니다.
- 연결을 보려는 CI를 클릭합니다.
이 CI의 모든 숨겨진 연결이 맵에 표시됩니다.
- 관련 연결선을 마우스 오른쪽 버튼으로 클릭합니다.

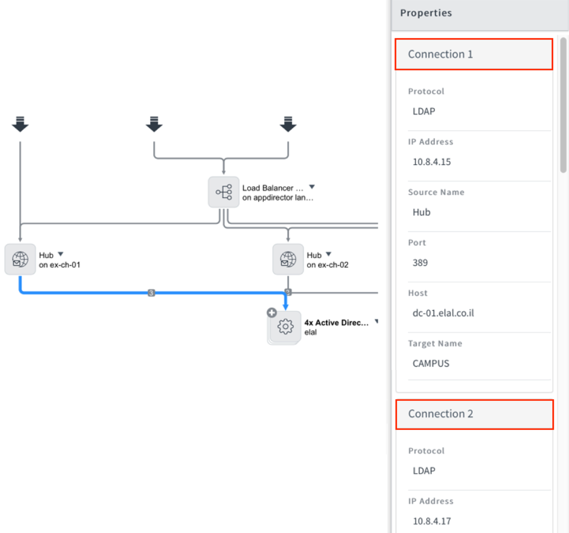

속성 창에서 일반 연결의 세부 속성 연결선을 클릭합니다. (서비스 매핑으로 검색한 애플리케이션 서비스에 사용 가능) 속성 창에서 병합된 연결의 세부 속성입니다. 숫자로 표시된 병합된 연결선을 클릭합니다.
모든 기본 연결은 속성 창에 별도로 표시됩니다.
속성 창에서 둘 이상의 병합된 연결로 공유되는 연결 세그먼트의 세부 속성입니다. CI로 들어오거나 나가는 연결선을 마우스 오른쪽 버튼으로 클릭하고 에지 선택을 선택합니다.

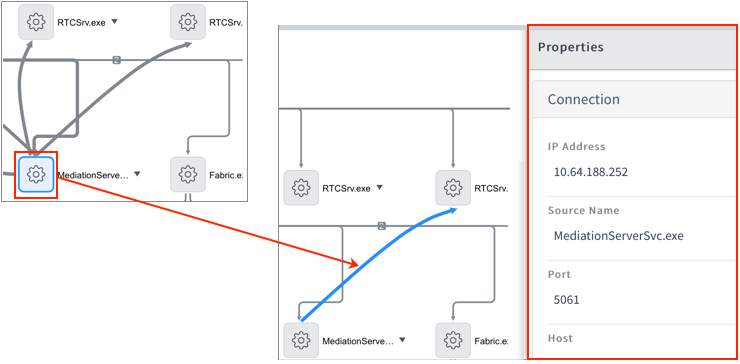

주:공유 세그먼트에는 병합된 선이 있다는 표시가 없습니다.(서비스 매핑으로 검색한 애플리케이션 서비스에 사용 가능) 스패닝 트리 뷰를 사용하는 경우 속성 창의 연결 세부 속성입니다. 스패닝 트리 뷰는 대부분의 연결선을 숨기는 애플리케이션 서비스 맵을 단순화합니다.
- 연결을 보려는 CI를 클릭합니다.
이 CI의 모든 숨겨진 연결이 맵에 표시됩니다.
- 필요한 연결선을 클릭합니다.
(서비스 매핑으로 검색한 애플리케이션 서비스에 사용 가능) CI에 대한 트래픽 기반 연결입니다. 주:CI가 속한 애플리케이션 서비스에 대한 트래픽 기반 검색을 비활성화 했더라도 CI에 대한 트래픽 기반 연결을 볼 수 있습니다.- 트래픽 기반 연결을 확인하려는 CI를 마우스 오른쪽 버튼으로 클릭합니다.
- 트래픽 기반 연결 표시를 선택합니다.
트래픽 기반 연결 목록이 열리고 트래픽 기반 연결 목록 테이블의 정보가 표시됩니다.
- 이 목록 보기를 마쳤으면 닫기를 클릭합니다.

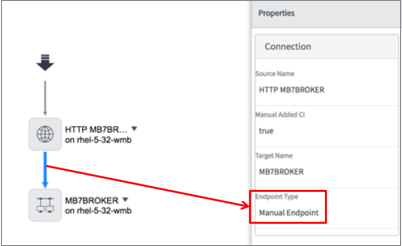

수동으로 추가된 연결입니다. 수동으로 연결을 추가하거나 CI를 추가할 수 있습니다. 두 가지 연결 모두 엔트리포인트를 애플리케이션 플로우의 다음 계층에 수동으로 추가합니다.
수동으로 추가된 연결을 클릭합니다.
속성 창의 엔드포인트 유형 아래에 수동 엔드포인트가 표시됩니다.
표 1. 트래픽 기반 연결 목록(예측 인텔리전스 기반 검색이 비활성화된 경우) 필드 설명 IP 선택한 CI에 연결된 애플리케이션의 IP 주소입니다. 포트 다른 애플리케이션과 통신하는 데 사용되는 선택한 CI의 포트입니다. 프로세스 선택한 CI의 프로세스 ID입니다. 이미 맵에 있음 - 예 -이 연결이 맵에 표시되는 경우
- 아니요 - 이 연결이 애플리케이션 서비스의 일부가 아니고 맵에 없는 경우입니다.
시스템 결정 이 설정은 서비스 매핑이 검색된 트래픽 기반 연결을 유지할 것인지 제거할 것인지를 정의합니다. 값은 서비스 매핑이 사용하는 알고리즘에서 가져옵니다. 사용자 결정 (선택 사항) 이 설정은 서비스 매핑이 검색된 트래픽 기반 연결을 유지할 것인지 제거할 것인지 정의하는 시스템 결정 설정을 무효화합니다. 예를 들어, 연결에 대한 시스템 결정 설정이 유지이고 이 연결을 제거 하기를 원하는 경우 제거를 선택합니다. - 숫자가 있는 병합된 연결선을 마우스 오른쪽 버튼으로 클릭하고 관련 연결을 선택합니다.
