장비 모델 계층 구조 보기

선택한 장비 모델 엔터티의 계층 구조와 생산 프로세스의 다른 엔터티와의 관계에 대한 그래픽 표현을 봅니다.

시작하기 전에

필요한 역할: cmdb_ot_isa_editor, cmdb_ot_isa_admin.

이 태스크 정보

할당된 cmdb_ot_isa_admin 역할이 있는 사용자는 모든 사이트에 대한 장비 모델 엔터티를 볼 수 있습니다. 그러나 할당된 cmdb_ot_isa_editor 또는 cmdb_ot_isa_viewer 역할이 있는 사용자는 관리자가 특정 사용자에 대해 액세스 권한을 부여한 사이트에만 액세스할 수 있습니다. 사이트 액세스 권한 부여에 대한 자세한 내용은 문서를 참조하십시오 비관리자를 위한 장비 모델 사이트 액세스 권한 할당 또는 제거.

프로시저

1. 다음으로 이동 모두 > 산업 작업 공간 관리자 > 산업 프로세스 관리자 > 장비 모델 관리자.
2. 장비 모델 뷰 필드에서 장비 모델 정보를 보려는 사이트를 선택합니다.
   사이트 이름이나 약식 코드를 입력하여 사이트를 검색할 수 있습니다.
3. 선택기 창에서 계층 구조 및 다른 엔터티와의 관계를 그래픽으로 표현할 장비 모델 엔터티를 클릭합니다.
   예를 들어, 최상위 사이트 엔터티를 클릭하여 전체 사이트의 표현을 봅니다.
4. 장비 모델 엔터티의 계층 구조를 보려면 계층 구조 보기를 클릭합니다.

결과

선택한 장비 모델 엔티티에 대해 다음과 같은 그래픽 표현이 나타납니다. 현재 선택된 장비 모델이 계층 구조에서 상위 엔터티로 나타납니다.

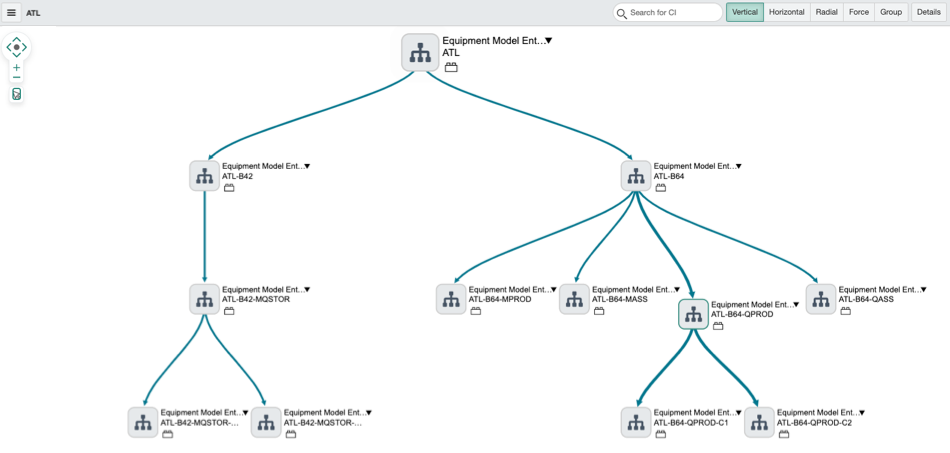

그림 1. 장비 모델 엔터티 계층 구조
