Projetar e atribuir função para conexões lógicas

Projetar e atribuir uma conexão lógica no Telecommunications Network Inventory aplicação. Usando a função Projetar e atribuir, você pode atender à solicitação de design de conexão lógica de um cliente.

A função Projetar e atribuir fornece as atividades e tarefas que um agente pode executar para criar uma conexão lógica. Dependendo da solicitação de design, o agente pode projetar uma conexão lógica e atribuir os inventários de rede relacionados a essa conexão.

Projetar e atribuir layout e recursos de função

O exemplo a seguir mostra o layout de função Projetar e atribuir para uma conexão lógica.

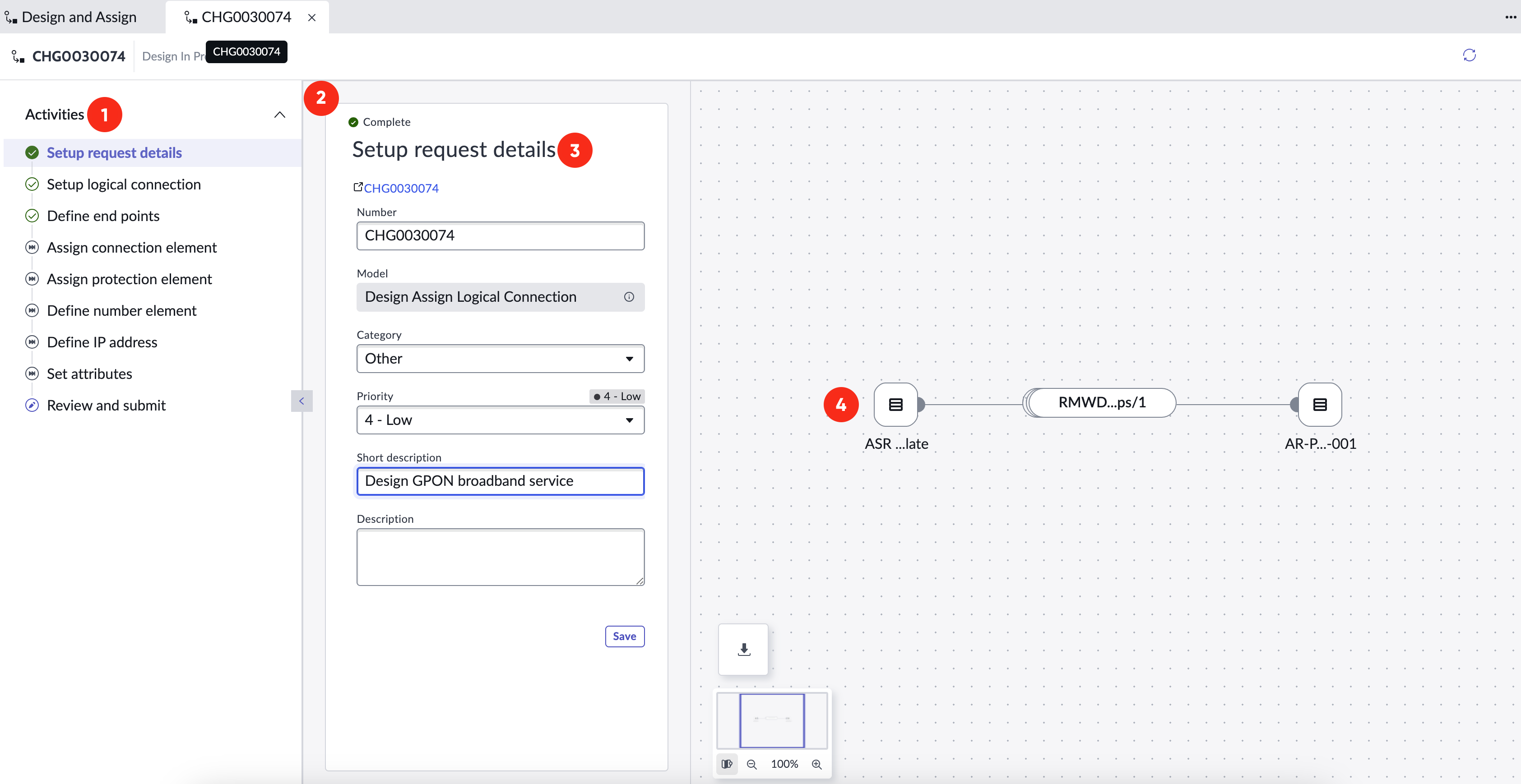

Figura 1. Projetar e atribuir layout e recursos de função

Tabela 1. Projetar e atribuir layout de função

Texto Explicativo	Recurso
1	Seletor de atividades	O seletor de atividades exibe a lista de atividades para projetar e atribuir uma conexão lógica. Cada atividade tem um indicador que mostra o estado da atividade: - Atividade é trabalho em andamento. - Atividade concluída. - Atividades pendentes. - A atividade foi ignorada. Selecione uma atividade para exibir os detalhes no visualizador de atividades.
2	Visualizador de atividades	O visualizador de atividades exibe a atividade selecionada. O visualizador de atividades é a área de trabalho principal em que um agente executa o trabalho necessário para concluir a atividade atual. Você pode recolher o painel do visualizador de atividades.
3	Cartões de atividade	Os cartões de atividade exibem os detalhes sobre a atividade atual no visualizador de atividades. Dependendo do tipo de atividade, os cartões de atividade podem exibir informações como informações de campo para configurar um endpoint. Os agentes usam os cartões para concluir o trabalho de cada atividade, como adicionar endpoints ou definir atributos.
4	Diagrama de rede	O diagrama de rede exibe graficamente um circuito dos elementos de conexão lógica. Após concluir cada atividade, o diagrama de rede é atualizado e exibe os dados. Você obtém uma visualização clara do seu design. Você pode expandir o diagrama de rede recolhendo o seletor de atividades e os painéis de detalhes da atividade. Você pode expandir as cápsulas no diagrama para ver todos os elementos de conexão subjacentes. Passe o mouse sobre cada cápsula para mostrar o nome completo desse elemento de conexão.

Projetar e atribuir fluxo de trabalho para conexão lógica

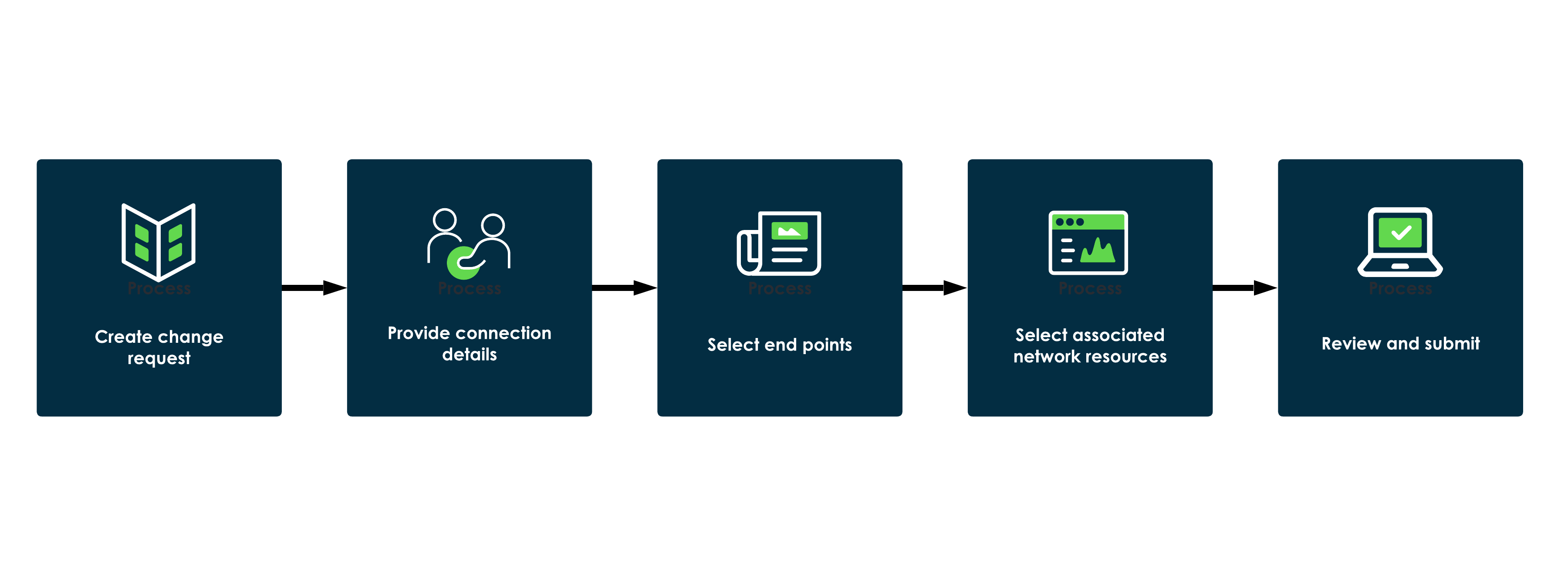

Figura 2. Projetar e atribuir fluxo de trabalho do playbook para conexão lógica

A função Projetar e atribuir para uma conexão lógica tem o seguinte fluxo de trabalho.

1. Crie uma solicitação de mudança e adicione os detalhes necessários sobre seu design.
2. Forneça detalhes de conexão que influenciam o design, como modelo de conexão lógica, largura de banda e domínio.
3. Selecione endpoints, como sites de rede e interfaces onde a conexão começa e termina.
4. Selecione elementos de conexão entre os endpoints.
5. Selecione um caminho de proteção para definir o caminho de redundância para sua conexão lógica.
6. Selecione um elemento numérico, como VLAN ou LAG.
7. Selecione um endereço IP.
8. Revise o design e envie para aprovação.

Ao concluir essas etapas, um registro de conexão lógica é gerado com os Itens de configuração (IC) associados.

Para saber mais sobre as etapas para projetar e atribuir uma conexão lógica, consulte Crie um registro de conexão lógica usando a função Projetar e atribuir.

Acesso

Você pode acessar a função Projetar e atribuir para uma conexão lógica no Telecommunications Network Inventory Espaço da seguinte forma:

1. Navegar até Espaços > Espaço do inventário de rede.
2. Selecione o ícone de design e atribuir ( Para abrir a janela Visão geral da solicitação de design.
3. Selecionar Novo(a) > Criar conexão lógica ou selecione qualquer solicitação de mudança na lista.

Conceitos relacionados

• Projete e atribua seus serviços de rede
• Telecommunications Network Inventory subfluxos
