Visualização do mapa do andar

  • Versão de lançamento: Zurich
  • Atualizado 31 de jul. de 2025
  • 4 min. de leitura

    • Use o mapa de andares no Telecommunications Network Inventory aplicativo para exibir um layout da infraestrutura do datacenter. Você pode exibir o posicionamento dos ativos de rede e monitorar os dados operacionais no mapa.

    Visão geral do mapa do andar

    O mapa de andares fornece uma representação visual do andar do datacenter. Use o mapa de piso para exibir o layout da infraestrutura do datacenter, incluindo o posicionamento de ativos de rede e detalhes operacionais para monitorar dados de energia, térmicos e de uso. Você pode exibir alertas, incidentes, solicitações de mudanças e informações de capacidade do datacenter.

    Você pode exibir as seguintes informações usando o mapa de andares.
    • Detalhes dos objetos no chão
    • Exibir dados operacionais
    • Exibir informações de alerta
    • Visualize um rack
    • Exibir informações de integridade do piso e do rack

    Layout e recursos do mapa de andar

    O exemplo a seguir mostra um layout de mapa de andar no Telecommunications Network Inventory aplicação.

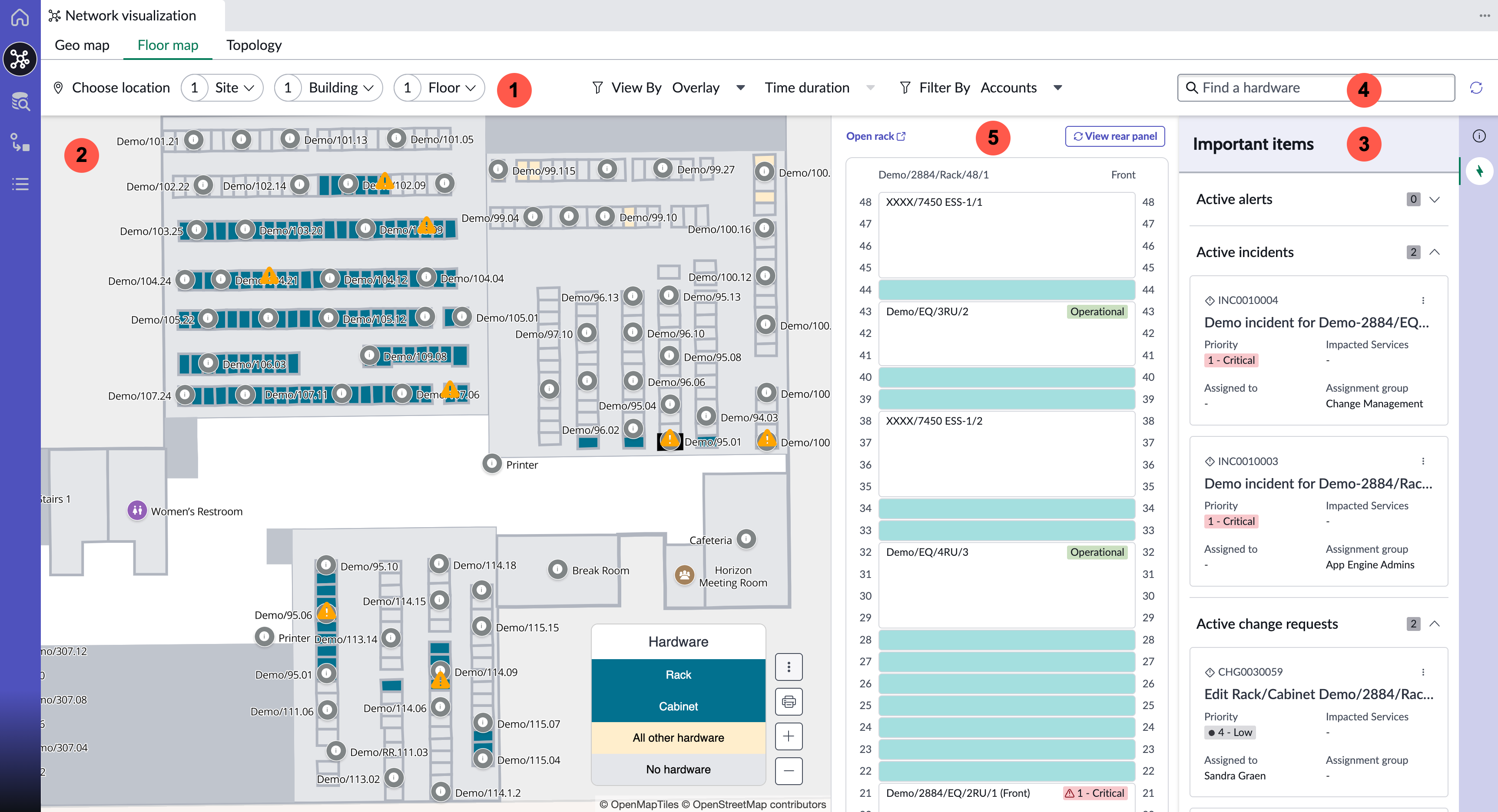

    Figura 1. Layout do mapa de andar
    Exibição de um layout de mapa de andar.
    Tabela 1. Layout e recursos do mapa de andar
    Texto Explicativo Recurso Descrição
    1 Opções de filtro
    O painel Mapa mostra o mapa de andares com base nos filtros que você definiu. Use as seguintes opções para filtrar o andar:
    Site
    Selecione o campus. Um campus deve ser associado a qualquer local de rede ou datacenter. O item de configuração (IC) associado também deve ter atributos de entidade TNI.
    Construção
    Selecione o edifício em um campus.
    Piso
    Selecione o andar no edifício. O painel Mapa exibe o mapa do andar selecionado.
    Filtrar por conta
    Selecione a conta da empresa para agrupar os ativos de rede. Você pode filtrar contas para mostrar essa infraestrutura relacionada ao serviço.
    Exibir por
    Selecione o tipo de sobreposição para exibir os dados operacionais, como energia, temperatura e utilização de RU.
    Duração de tempo
    Selecione a duração dos dados da métrica operacional.
    2 Painel de mapa
    O painel Mapa exibe os objetos de um andar de datacenter, incluindo os seguintes detalhes.
    • Locais com linha de limite.
    • Marcadores no andar do datacenter.
    • Locais associados a um IC de rack ou gabinete na cor verde azulada.
    • Locais associados a outro hardware da instalação na cor amarela.
    • As bordas de local selecionadas são realçadas na cor preta.
    • Os locais que não foram mapeados com um IC aparecem na cor cinza.
    • Informações de alerta com um ícone de alerta ( Ícone de alerta.Em um local associado a um IC de rack.
    • Dados de temperatura, energia e utilização de RU com sobreposições de rack codificadas por cores de acordo com a legenda do mapa.
    • Exibir legendas do mapa de sobreposição de métrica e códigos de cores de ativos de rede.

    Você pode ampliar ou reduzir o mapa usando os botões de mais ou menos (-).
    3 Painel de detalhes

    O painel de detalhes mostra as informações relacionadas sobre um local selecionado no painel Mapa. Selecione o ícone de informações ( Ícone de informações) para exibir o painel de detalhes. Quando você abre o painel de detalhes pela primeira vez, ele mostra os detalhes do andar. Selecione um local para saber mais sobre ele. Se um item de configuração (IC) estiver associado a esse local, você verá os detalhes sobre esse IC.

    Selecione o ícone de alerta ( Ícone de alerta.No painel Mapa para exibir os detalhes dos alertas, incidentes e solicitações de mudança associados ao IC correspondente. Você também pode selecionar o ícone de raio verde ( Ícone de raio verde.no painel de detalhes para exibir os mesmos detalhes.

    Nota:
    Os alertas são exibidos quando o plug-in da API Abrir Gestão de alarmes de telecomunicações (sn_ind_tmf642) é instalado. Os incidentes são exibidos quando o plug-in Customer Service Problem Management (sn_sprb_mgmt) é instalado.
    4 Caixa de pesquisa Use a caixa de pesquisa para encontrar hardware no painel Mapa. O hardware pesquisado é realçado no mapa. Se o hardware estiver localizado diretamente no piso (não dentro de um rack), o sistema destacará a localização exata do hardware no mapa do piso. A opção de pesquisa também destaca o hardware na exibição de rack se o hardware pesquisado for colocado em um rack ou gabinete.
    5 Exibição do rack A exibição de rack mostra a representação visual de um rack. A exibição em rack também mostra os rótulos de aviso para alertas, incidentes e solicitações de mudança. Selecione um IC de rack no painel Mapa para abrir a exibição de rack.

    Gerenciar seu mapa de andares

    Você pode carregar e gerenciar os objetos de mapa do datacenter usando Mapeamento interno Map Studio. Você pode exibir as respectivas plantas baixas de um edifício selecionado em um campus de datacenter usando o mapa de andares. Para saber mais, consulte Carregue e gerencie o mapa de piso do seu datacenter.

    Acesso

    Acesse o mapa de andares no Telecommunications Network Inventory espaço da seguinte forma:
    1. Navegar até Espaços > Espaço do inventário de rede.
    2. Selecione o ícone do hub azul ( Ícone Hub azul.).
    3. Selecione Mapa do andar guia.

    Para saber mais sobre como usar o mapa de andares, consulte Usando o mapa de andares.
