Visualização de região mapa
Use região mapear em Telecommunications Network Inventory para exibir a localização geográfica dos sites da sua rede e datacenters . Você pode usar região mapa para obter os detalhes do site da rede e datacenters detalhes do site, conectividade e informações de capacidade.
Mapa geográfico visão geral
- Localização geográfica de site da rede e datacenters .
- Elementos de conexão associados ao local, como conexão física e lógica, topologia e rota de cabos.
- Sites associados de um site de rede que você é . selecionado.
- Informações relacionadas de um local, incluindo as informações de capacidade.
Layout e recursos do mapa

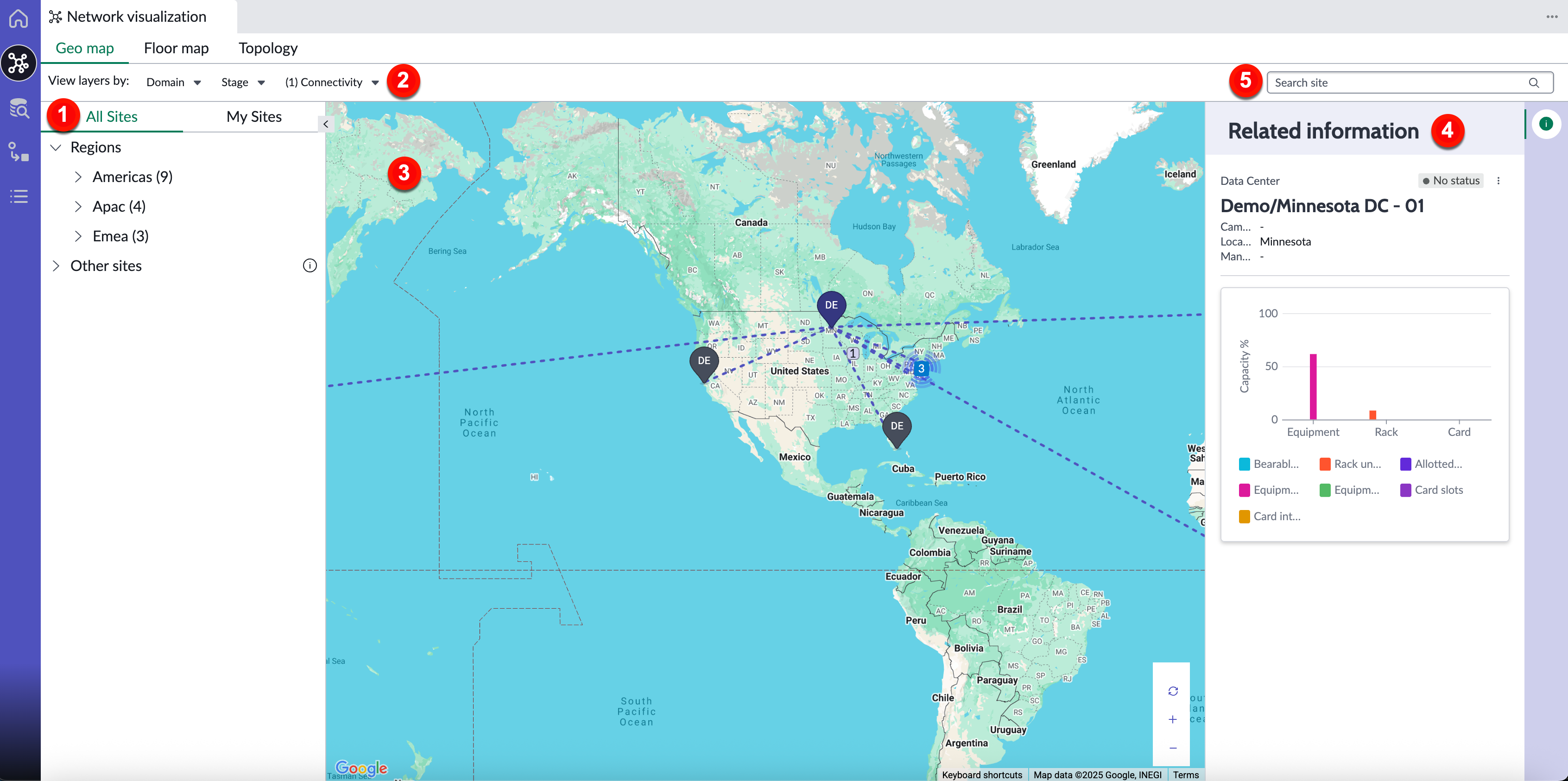

O exemplo a seguir mostra o. região layout do mapa no Telecommunications Network Inventory aplicação.
| Texto Explicativo | Recurso | |
|---|---|---|
| 1 | Painel de navegação |
Use o painel de navegação para exibir uma lista de locais e. sites aos quais eles estão associados a cada local. O painel de navegação tem as seguintes guias:
Nota: Sites sem detalhes de local são listados em Outros sites e são exibidos como inativos. Selecione local ou site no painel de navegação para ampliar sua área correspondente no painel de mapa. |
| 2 | Opções de filtro |
O painel Mapa exibe os sites da rede e datacenters com base na condição de filtro definida. Use as seguintes opções para filtrar os sites da rede:
Nota: O datacenter não mostra a opção de filtro de cabo. |
| 3 | Painel de mapa |
O painel Mapa exibe o site da rede e datacenter com um ícone de local ( Você pode exibir as seguintes informações com o painel Mapa:
|
| 4 | Painel de detalhes | O painel de detalhes mostra as informações relacionadas sobre um site de rede ou datacenter que você foi selecionado no painel mapa. Você pode selecionar o ícone de informações (  ) para exibir o painel de detalhes. Se um local tiver vários sites, o painel de detalhes mostrará as informações relacionadas sobre todos os sites. Você também pode exibir a capacidade disponível do no painel de detalhes. |
| 5 | Caixa de pesquisa | Use a caixa de pesquisa para selecionar um local para exibir sua localização e detalhes. Você pode selecionar um site de cada vez. |
). Você pode ampliar ou reduzir o mapa usando os botões de mais ou menos (-). Quando você reduz o zoom, os sites que estão localizados próximos uns dos outros geograficamente aparecem como ícone de cluster (
) no painel mapa. O número ao lado de um cluster indica o número de sites nesse cluster. Se um mesmo local tiver vários sites, ele será exibido como um ícone de cluster de local (
). O ícone do local com a cor vermelha (
) indica que o site excede o limite de capacidade. Por padrão, o painel Mapa mostra todos os sites que excederam o limite de capacidade. . Acesso
- Navegar até .
- Selecione hub azul ícone (
) Para abrir a janela Visualização de rede . - Selecione Mapa geográfico guia.
Para saber mais sobre como usar o. região mapa, consulte Exibir detalhes do região mapa.
