Visualização de circuitos

O diagrama de rede no Telecommunications Network Inventory a aplicação exibe graficamente um mapa hierárquico da conexão lógica e seus elementos de conexão subjacentes. Você pode usar o diagrama de rede para obter uma visão geral detalhada da conexão lógica .

O diagrama de rede exibe graficamente um circuito dos elementos de conexão lógica e os detalhes de cada elemento. Ele fornece uma visão geral detalhada de uma conexão lógica e como os vários elementos estão conectados entre si. Você pode exibir o seguinte usando o diagrama de rede:

• Conexão lógica e todos os elementos de conexão subjacentes.
• Revisão da conexão lógica e de todos os elementos de conexão subjacentes.
• Caminhos de proteção da conexão lógica.

Um caminho de proteção de uma conexão lógica se refere a uma rota alternativa caso o caminho primário (conexão lógica) falhe ou tenha problemas significativos.

O exemplo a seguir mostra um diagrama de rede no Telecommunications Network Inventory aplicação.

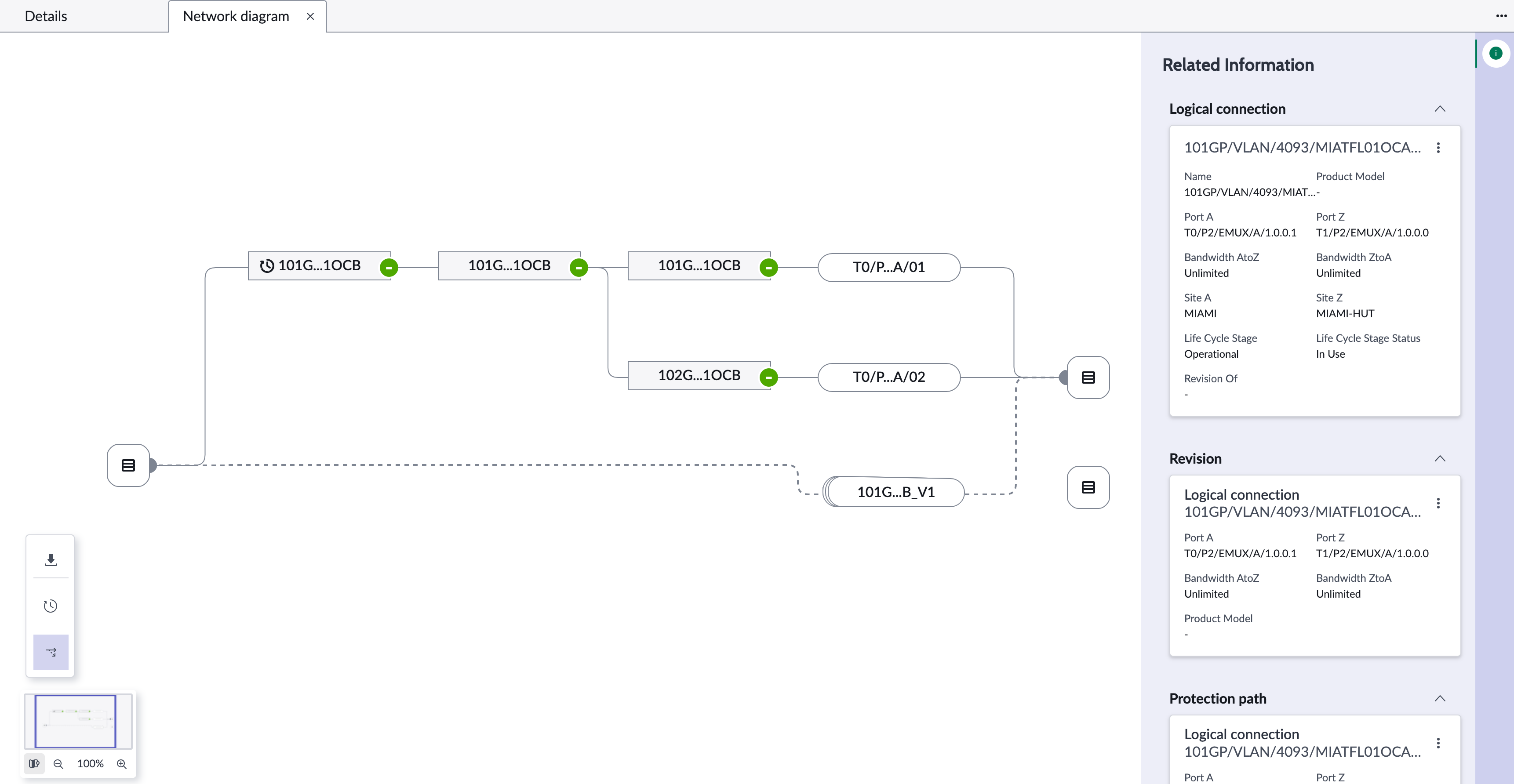

Figura 1. Exemplo de um diagrama de rede

Um diagrama de rede contém dois painéis:

• O painel Mapa mostra o mapa de uma conexão lógica selecionada, a revisão da conexão lógica e o caminho de proteção.
• O painel de detalhes mostra informações relacionadas da conexão lógica de acordo com as seleções atuais.

Para saber mais sobre como usar o diagrama de rede, consulte Usando o diagrama de rede.

Painel de mapa

O mapa mostra todos os elementos de conexão lógica na hierarquia, começando com o IC do nó inicial, até o nível especificado. Você pode expandir os níveis de hierarquia para até três níveis e exibir todas as conexões subjacentes. Você só pode expandir conexões que tenham elementos de conexão abaixo delas.

Você pode executar as seguintes ações no painel Mapa:

• Expandir e recolher e exibem todas as conexões subjacentes.
• Exiba a revisão da conexão lógica.
• Exiba os caminhos de proteção da conexão lógica.
• Use os controles de zoom para aumentar e diminuir o zoom do mapa.

Para saber mais, consulte Exiba os detalhes de um diagrama de rede.

Painel de detalhes

O painel de detalhes mostra as informações relacionadas sobre os elementos de conexão lógica em um diagrama de rede. Se um nó for selecionado no painel Mapa, o painel de detalhes mostrará as informações relacionadas a esse nó. Por exemplo, se você selecionar um nó de conexão lógica no diagrama de rede, o painel de detalhes mostrará todos os detalhes relacionados a essa conexão lógica.

Você pode executar as seguintes ações no painel de detalhes:

• Selecione o ícone de informações ( ) para abrir o painel de detalhes.
• Ícone Selecionar mais opções ( ) no painel de detalhes e selecione Exibir detalhes Para redirecionar para o formulário de IC correspondente.

Acesso

Você pode acessar o diagrama de rede em . Telecommunications Network Inventory Espaço a seguir :

1. Navegar até Espaços > Espaço do inventário de rede.
2. Abra o registro de conexão lógica desejado.
3. Selecione Exibir conexão para abrir o diagrama de rede da respectiva conexão lógica.
