Visualização de . rack ou gabinete
Usando rack ou gabinete visualização no Telecommunications Network Inventory, você pode visualizar um rack ou gabinete na tela. Aqui você pode observar o carregamento de equipamentos e prateleiras nas prateleiras acessíveis frontal e traseira ou gabinetes , com cada item colocado em seu designado Unidades de rack .
Visão geral da visualização do rack
Rack ou gabinete a visualização é uma representação gráfica de um rack de datacenter ou gabinete usado para armazenar e organizar todos os equipamentos.

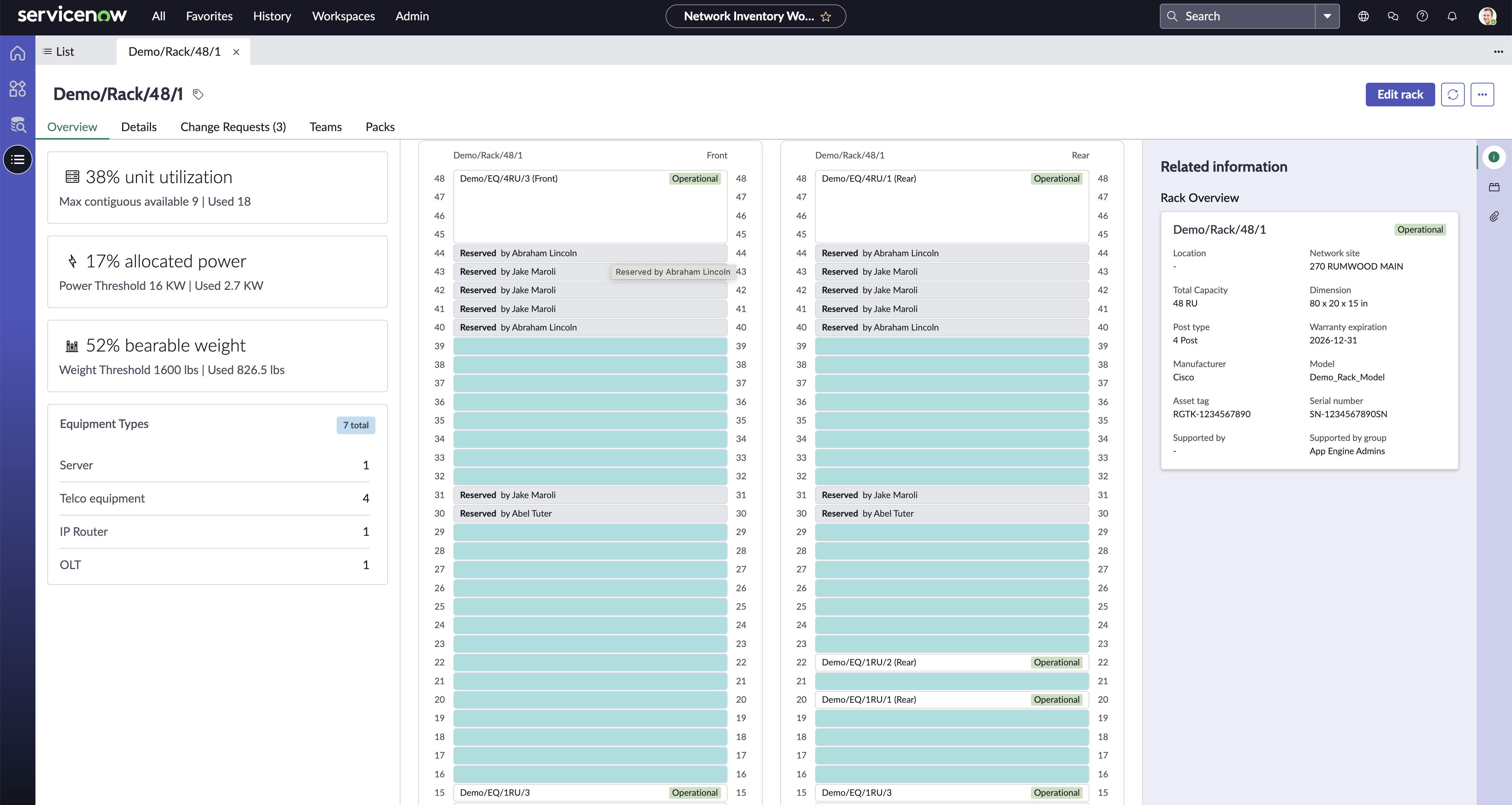

A captura de tela anterior é um exemplo de um rack. Em Visão geral guia de um rack ou gabinete , você pode:
- Consulte o KPI (Indicador-chave de desempenho) de um rack usando a utilização de rack.Nota:Este KPI é somente para racks.
- Veja a porcentagem de energia alocada atualmente utilizada por todos os equipamentos no rack. Este valor é derivado dos detalhes do modelo do equipamento. No entanto, o consumo de energia real poder variar .Nota:Este KPI é somente para racks.
- Veja o percentual de peso alocado atualmente utilizado por todos os equipamentos no rack. Este valor é derivado dos detalhes do modelo do equipamento. No entanto, o consumo de peso real pode variar.Nota:
- Todas as capacidades de rack são calculadas com base na definição de capacidade - capacidade do rack. Para mudar a avaliação da capacidade, você pode crie um definição e função da capacidade. Para saber mais, consulte Configurar a gestão de capacidade.
- Este KPI é somente para racks.
- Explorar diferentes tipos de equipamento para otimizar o posicionamento de roteadores, prateleiras ou outra infraestrutura de rede.
- Veja as vistas frontal e traseira do rack ou gabinete .
- Veja todas as unidades reservadas e reservadas por qual usuário.
- Veja o rack ou gabinete e rack ou gabinete modelos.
- Criar equipamento a partir de uma exibição de rack ou gabinete. Para saber mais, consulte Crie um rack.
- Editar r confirmação Para saber mais, consulte Editar rack.
- Editar c abinet. Para saber mais, consulte Edite um gabinete.
- Adicionar pacotes
- Desativar um rack ou gabinete . Para saber mais, consulte Desativar um registro de inventário.
- Exclua um rack ou gabinete . Para saber mais, consulte Exclua um registro.
- Navegue até o formulário rack/gabinetes/slots qualquer um deles na tela ou o item de menu.
- Fase do ciclo de vida do equipamento.
- Selecione o ícone de informações (
). - Consulte o número de total e ocupado slots disponíveis.
- Alterne entre a exibição padrão e escura usando as configurações de preferências.
Pré-requisitos
Instanciar a criação de um rack ou gabinete , você deve:
- Crie ou selecione um modelo no modelo Suporte de equipamento com o Rack de equipamento Ou Gabinete Categorias de modelo para associá-lo a um rack ou gabinete, respectivamente .
Para saber mais, consulte Crie um modelo de suporte de equipamento.
- Crie ou selecione um relacionamento nos relacionamentos do modelo de rede com o rack /Gabinete . Rack/Gabinete Slot Tipo de relacionamento para definir o número de slots de rack.
Para saber mais, consulte Defina um relacionamento de modelo de rede.
- Crie ou selecione um modelo . o rack ou gabinete modelo no modelo de inventário campo .
Para saber mais, consulte Crie um modelo de inventário.
Visualize e gerencie um rack ou gabinete
- Inicie o rack ou gabinete criação baseada no rack ou gabinete e rack ou gabinete slots baseados no modelo. Para saber mais, consulte Crie uma solicitação de mudança do inventário de rede Espaço.Nota:
- Você pode criar um rack usando Crie um rack.
- Você pode criar um gabinete usando Crie um gabinete.
- Adicione um equipamento ou prateleira para um rack ou gabinete . Para saber mais, consulte Crie uma solicitação de mudança do inventário de rede Espaço.Nota:Você também pode editar, adicionar, mover e remover um equipamento usando Editar racke. Edite um gabinete.
- Remova um equipamento ou prateleira de um rack ou gabinete .
Para saber mais, consulte Crie uma solicitação de mudança do inventário de rede Espaço.
