Configurations de nœuds principales

À partir de la version 20.1.x, les configurations de nœud principales, prises en charge par le Cadre de travail des relations entre données, sont disponibles Résilience opérationnelle avec pour définir des chaînes de déploiement de dépendance. Résilience opérationnelle Les administrateurs configurent les types d’entité et les piliers, génèrent les entités, puis établissent des relations entre différents CSDM objets. Une fois cette configuration terminée, les données de sont CMDB extraites dans Résilience opérationnelle, affichant les dépendances déployées dans la Espace de travail vue.

L’application Cadre de travail des relations entre données (sn_grc_rel_config) fournit le cadre de travail sous-jacent permettant de récupérer les données du CMDB. Les configurations de nœuds principales dans prennent en Résilience opérationnelle charge différentes vues d’entreprise dans le CSDM modèle. Les relations définies dans la configuration de nœud principale s’alignent sur les relations spécifiées dans le CSDM modèle.

Principales configurations de nœuds incluses dans la version de base

Les configurations de nœud principales sont incluses dans la version de Résilience opérationnelle base. Les configurations de nœuds principales suivantes, dont la source est la CMDB OpRes, sont livrées prêtes à l’emploi :

• Processus business pour les dépendances
• Service d’entreprise vers les enregistrements en aval
• Service d’entreprise pour les dépendances
• OpRes avec en-tête CSDM
• Service (CMDB)
• Offre de service pour les dépendances

Remarque :

Les configurations de nœud principales sont entièrement personnalisables et, pour chaque configuration, vous pouvez configurer ses relations de nœud à partir de la liste connexe Configuration de relation de nœud. Pour plus d’informations sur la mise à jour des configurations de relation des nœuds, reportez-vous à la section Créer l’enregistrement de configuration de la relation du nœud.

1. Configuration d’en-tête OpRes avec CSDM pour les services d’entreprise : la configuration d’en-tête OpRes avec CSDM définit les relations d’un service d’entreprise et est principalement utilisée par les nouveaux clients.

   Cette configuration définit les relations directes et indirectes entre les objets suivants :

   1. Services d'application
   2. Processus business
   3. Services d'entreprise
   4. Offres de services

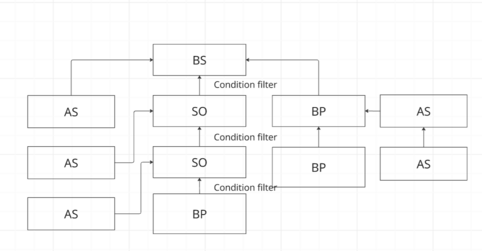

   Le diagramme suivant illustre la structure de la configuration d’en-tête Opres avec CSDM, disponible en version de base dans Résilience opérationnelle. Un service d’entreprise peut avoir des relations configurées avec un ou plusieurs services d’application, offres de service et processus business. Lorsque des entités sont générées et que les travaux planifiés sont exécutés, les dépendances sont extraites et déployées vers le service d’entreprise parent. La configuration prend en charge plusieurs niveaux de dépendances, comme illustré dans l’exemple.



   Pour plus d’informations sur OpRes avec la configuration d’en-tête CSDM, reportez-vous à la section OpRes avec en-tête CSDM Configuration de nœud principale.

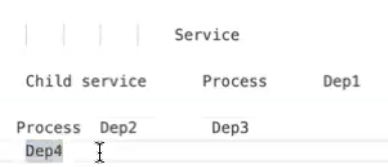

2. Configuration de service (CMDB) pour les services : la configuration de service (CMDB) définit les relations d’un service et est principalement utilisée par les clients existants. Il ne prend en charge qu’un seul niveau de dépendance, par exemple un service parent ayant un service enfant, un processus ou une dépendance. Un service enfant peut avoir un processus et une dépendance (comme Dep2 ou Dep4 comme indiqué dans l’exemple) et un processus peut avoir une dépendance (comme Dep3 comme indiqué dans l’exemple de hiérarchie).



   Pour plus d’informations sur la configuration du service (CMDB), reportez-vous à la section Service (CMDB) Configuration de nœud principale.

3. Configurations des dépendances :

   Les configurations de dépendance définissent les relations des dépendances liées aux services d’entreprise, aux processus de gestion et aux offres de service.

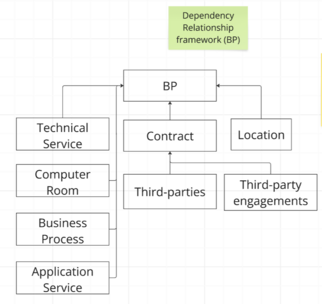

   1. Processus business aux dépendances : La configuration du processus business aux dépendances définit les relations entre un processus business et ses dépendances. Le diagramme suivant présente le cadre de travail des relations de dépendance pour un processus de gestion, disponible en version de base dans Résilience opérationnelle. Un processus de gestion peut avoir des relations avec des services d’application, d’autres processus de gestion, des services techniques, des contrats, des tiers, etc. Lorsque des entités sont générées et que les travaux planifiés sont exécutés, les dépendances sont extraites et déployées vers le processus business parent.



      Pour plus d’informations sur la configuration du processus business pour les dépendances, reportez-vous à la section Processus business pour les dépendances Configuration de nœud principale.

   2. Service d’entreprise aux dépendances : la configuration du service d’entreprise aux dépendances définit les relations d’un service d’entreprise à ses dépendances. Le diagramme suivant illustre le cadre de travail des relations de dépendance pour un service d’entreprise, disponible en version de base dans Résilience opérationnelle. Un service d’entreprise peut avoir des relations avec des emplacements, des contrats, des tiers, des engagements de tiers, etc. Lorsque les entités sont générées et que les travaux planifiés sont exécutés, les dépendances sont extraites et déployées vers le service d’entreprise parent.



      Pour plus d’informations sur la configuration du service d’entreprise pour les dépendances, reportez-vous à la section Service d’entreprise pour les dépendances Configuration de nœud principale.

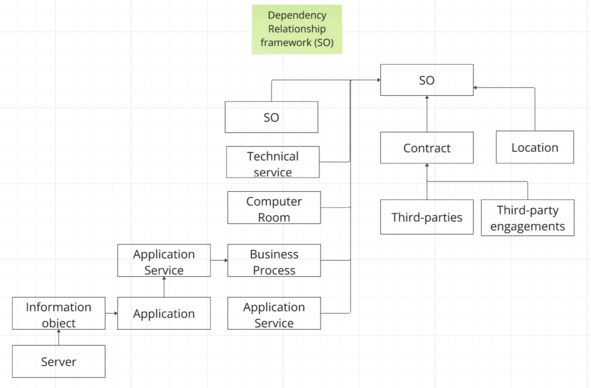

   3. Offre de service aux dépendances : la configuration Offre de service aux dépendances définit les relations entre une offre de service et ses dépendances. Le diagramme suivant présente le cadre de travail des relations de dépendance pour les offres de service, disponible en version de base dans Résilience opérationnelle. Une offre de service peut avoir des relations avec des services d’application, d’autres processus business, des services techniques, des contrats, des tiers, etc. Lorsque des entités sont générées et que les travaux planifiés sont exécutés, les dépendances sont extraites et déployées jusqu’à l’offre de service parente.



      Pour plus d’informations sur la configuration de l’offre de service pour les dépendances, reportez-vous à la section Offre de service pour les dépendances Configuration de nœud principale.

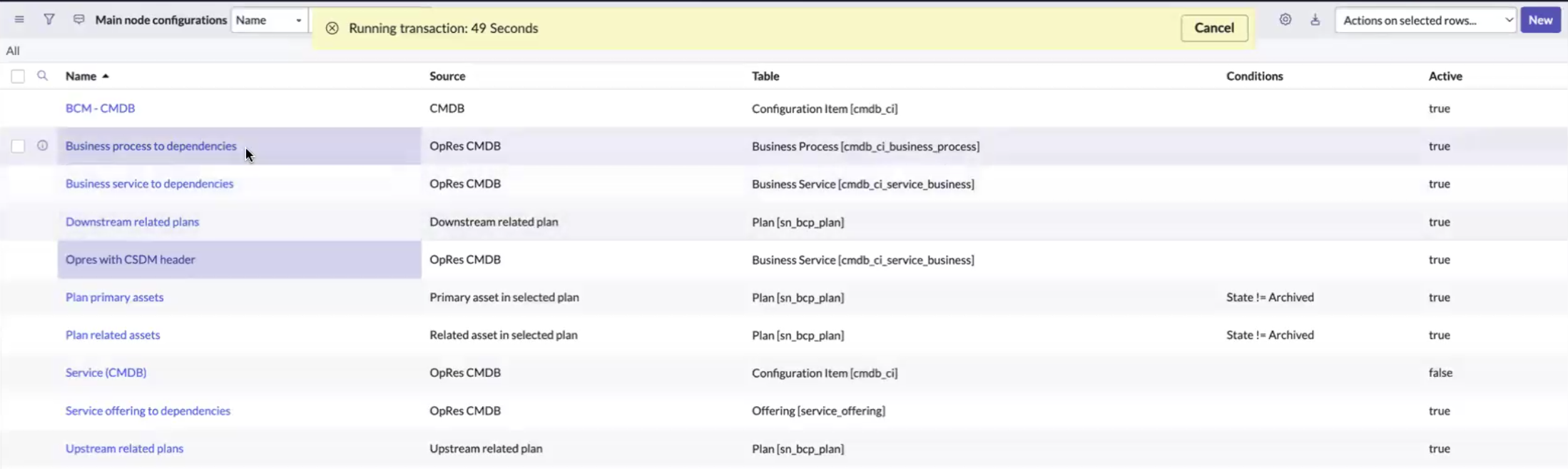

4. Configurations des dépendances BCM : lorsque l’application Gestion de la continuité d'activité est installée dans une instance, BCM les dépendances connexes sont extraites dans l’application Résilience opérationnelle . Les principales configurations de nœuds associées à BCM, telles que BCM-CMDB, le plan connexe en aval, les actifs primaires du plan, les actifs connexes du plan et les plans connexes en amont, sont affichées dans l’exemple.



   Pour plus d’informations sur les configurations des dépendances BCM, reportez-vous à la section BCM dépendances associées Configurations de nœuds principales.

Pour plus d’informations sur la collecte de données alignées sur le dernier CSDM modèle, reportez-vous à la section Collecte de données alignées sur la dernière CSDM configuration.

Après avoir configuré les configurations de nœud principales, vous devez vous assurer que les entités sont générées dans Résilience opérationnelle. Ce n’est que lorsque les entités sont générées Résilience opérationnelle et que les relations sont créées dans les configurations de nœud principales que CMDB les données peuvent être importées Résilience opérationnelle pour le reporting.

• Relations entre les CSDM objets
  Vous pouvez configurer les relations entre divers CSDM objets tels que les services d’entreprise, les offres de service, les processus de gestion et les services d’application à l’aide des configurations de nœud Principale. La [table sn_grc_m2m_profile_profile] sert de table source pour établir ces relations.
