Découverte directe à l’aide de modèles de détection
Le module d’extension Modèles de découverte de télécommunications (également connu sous le nom de Modèles TSOM) étend ServiceNow AI Platform Découverte de télécommunications pour prendre en charge la découverte directe d’éléments de réseau autonomes, tels que les routeurs et les commutateurs, sans dépendre des systèmes de gestion de réseau traditionnels. Ces modèles permettent aux fournisseurs de services de communication (CSP) d’identifier et de mapper les xNF multifournisseurs à l’aide de protocoles tels que SNMP et CLI, avec prise en charge de NETCONF.
Les modèles de détection de télécommunications offrent une approche puissante, basée sur des modèles, pour découvrir et gérer les ressources de réseau de télécommunications directement à partir des éléments du réseau. Ces modèles sont particulièrement utiles pour découvrir les xNF autonomes (tels que les routeurs et les commutateurs) qui ne sont pas gérés par les systèmes EMS/NMS traditionnels.
Principales options
- Découverte directe de l’élément de réseau
- Utilisez SNMP, CLI et NETCONF pour communiquer directement avec les éléments physiques du réseau.
- Découvrez l’inventaire du réseau physique tel que les cartes d’interface, les emplacements, les ports et les périphériques sans recourir à la médiation EMS/NMS.
- Mappage de CI automatisé et intégration CMDB
- Les données détectées sont automatiquement mappées aux classes d’éléments de configuration (CI) alignées sur les télécommunications.
- S’intègre directement au moteur Identification et rapprochement (IRE) pour garantir des enregistrements CI précis et non dupliqués dans la CMDB et l’inventaire des réseaux de télécommunication (TNI).
- Précision et conformité CMDB
- Les modèles déclenchent des audits de certification de conformité CMDB pour détecter les incohérences ou les enregistrements obsolètes.
- Prend en charge l’identification et la correction des écarts, ce qui contribue à préserver l’intégrité des données.
- Personnalisation du modèle low-code : étendez ou personnalisez les modèles de détection à l’aide de concepteurs de modèles low-code pour répondre aux besoins spécifiques de votre architecture réseau et de votre entreprise.
Fonctionnement
Les modèles de découverte de télécommunications sont exécutés par le biais de la découverte horizontale à l’aide du langage NDL (Nebula Discovery Language). Un modèle est une séquence d’étapes qui :
- Établit une connexion à un appareil cible.
- Exécute les commandes à l’aide de SNMP, CLI ou les deux.
- Extrait les attributs et les relations des CI.
- Envoie les résultats à IRE pour rapprochement et insertion dans CMDB et TNI.
La logique de découverte suit le modèle de données TNI, qui restructure les relations CI complexes (par exemple, les scénarios carte sur carte) pour s’aligner sur les bonnes pratiques de modélisation des télécommunications. Par exemple, si une carte enfant est détectée à l’intérieur d’une carte parente, Découverte de télécommunications synthétise un sous-emplacement pour insérer l’enfant, évitant ainsi une configuration carte sur carte non valide.

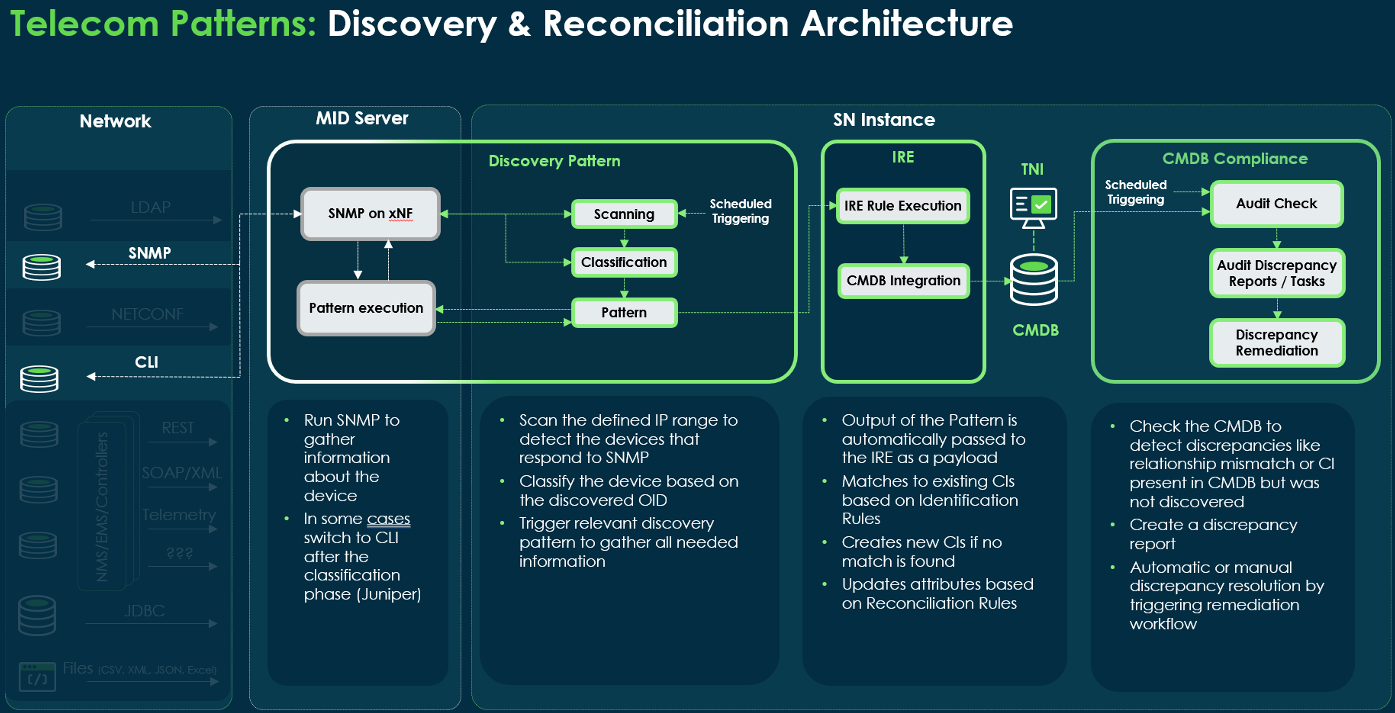

Architecture utilisant la découverte horizontale et les modèles de détection de télécommunications
L’infographie suivante est un exemple d’implémentation pour les xNF SNMP et/ou CLI autonomes.
Application de découverte horizontale
L’application Découverte horizontale dans ServiceNow est un moteur de découverte polyvalent et hautement évolutif conçu pour fonctionner efficacement dans les environnements réseau, IT et cloud, en collectant des données sur plusieurs couches pour fournir une vue holistique de l’infrastructure.
Pour plus d'informations, consultez Horizontal discovery process flow with patterns.
Modèles de détection pris en charge
Un modèle est une séquence de commandes conçue pour détecter les attributs d’un élément de configuration (CI) et de ses connexions sortantes. Telecom Discovery fournit un ensemble de modèles préconfigurés qui couvrent un large éventail d’éléments de réseau. ServiceNow propose plusieurs modèles TSOM prêts à l’emploi, notamment :
- Modèle de routeur de télécommunication : détection de routeur SNMP générique.
- Modèle de routeur Cisco 7613 de télécommunication : pour les routeurs Cisco 7613 utilisant SNMP.
- Modèle de routeur SSH Juniper MX de télécommunication : découverte SNMP + CLI des routeurs MX Juniper.
- Modèle de commutateur Cisco de télécommunications – Détection de commutateur Cisco basée sur SNMP.
- Modèle de commutateur de télécommunication : détection de commutateur générique basée sur SNMP.
Création de l’entité TNI
Si le module d’extension TNI (Telecom Network Inventory) est installé sur votre instance :
- Chaque CI détecté entraîne automatiquement un enregistrement d’entité TNI.
- La charge utile IRE inclut le mappage aux tables
cmdb_ciettni_entity.
Cela garantit un alignement transparent entre les systèmes opérationnels et d’inventaire, ce qui est essentiel pour l’exécution des commandes, l’assurance et la planification du réseau.
Serveur MID
Serveur MID est une application Java qui s’exécute en tant que service Windows ou démon UNIX sur un serveur de votre réseau local. Le facilite la ServiceNow® Serveur MID communication et le transfert de données entre une instance ServiceNow et des applications, sources de données et services externes.
Pour plus d'informations, consultez MID Server.
Moteur Identification et réconciliation (IRE)
IRE offre un cadre centralisé pour identifier et rapprocher les données provenant de sources multiples. Il vérifie l’intégrité de la CMDB et de certaines tables non CMDB lorsque diverses sources de données sont utilisées pour créer ou mettre à jour des enregistrements de CI.
