メインノード構成

  • リリースバージョン: Zurich
  • 更新日 2025年07月31日
  • 所要時間：5分

    • リリース 20.1.x 以降、 データリレーションシップフレームワークでサポートされているメインノード構成を、依存関係ロールアップチェーンを定義する オペレーショナルレジリエンス で使用できます。 オペレーショナルレジリエンス アドミニストレーターは、エンティティタイプとピラーを構成し、エンティティを生成してから、さまざまな CSDM オブジェクト間の関係を確立します。このセットアップが完了すると、 CMDB のデータが オペレーショナルレジリエンス にフェッチされ、ロールアップされた依存関係が ワークスペース ビューに表示されます。

    データリレーションシップフレームワーク (sn_grc_rel_config) アプリケーションは、CMDBからデータを取得するための基礎となるフレームワークを提供します。オペレーショナルレジリエンスのメインノード構成は、CSDMモデルのさまざまなビジネスビューをサポートしています。メインノード構成で定義された関係は、 CSDM モデルで指定された関係と一致します。

    ベースバージョンに含まれるメインノード構成

    メインノード構成は、 オペレーショナルレジリエンス ベースバージョンに含まれています。ソースが OpRes CMDB である次のメインノード構成は、すぐに利用可能な状態で出荷されます。
    • ビジネスプロセスから依存関係
    • 下流レコードへのビジネスサービス
    • 依存関係に対するビジネスサービス
    • CSDM ヘッダー付き OpRes
    • サービス (CMDB)
    • 依存関係に対するサービスオファリング
    メインノード構成。
    注:
    メインノード構成は完全にカスタマイズ可能であり、構成ごとに、[ノード関係構成] 関連リストからノード関係を設定できます。ノード関係の構成を更新する方法の詳細については、「 ノード関係構成レコードの作成」を参照してください。

    1. ビジネスサービス用の OSDM ヘッダー構成 (Opres with CSDM header configuration):CSDM ヘッダー構成を使用した Opres は、ビジネスサービスの関係を定義し、主に新規顧客によって使用されます。

      この構成では、次のオブジェクト間の直接的および間接的な関係が設定されます。

      1. アプリケーションサービス
      2. ビジネスプロセス
      3. ビジネスサービス
      4. サービスオファリング

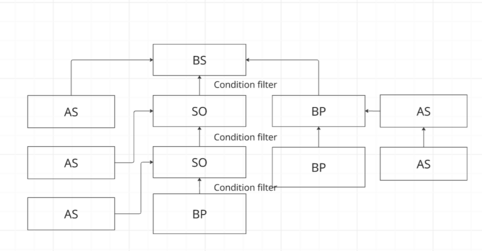

      次の図は、 オペレーショナルレジリエンス でベースバージョンとして利用可能な、CSDM ヘッダー構成を使用した OpRes の構造を示しています。ビジネスサービスには、1 つ以上のアプリケーションサービス、サービスオファリング、およびビジネスプロセスで構成された関係を設定できます。エンティティが生成され、スケジュール済みジョブが実行されると、依存関係がフェッチされ、親ビジネスサービスにロールアップされます。例に示すように、構成は複数レベルの依存関係をサポートしています。

      ヘッダ。

      CSDM ヘッダーを使用した OpRes の構成の詳細については、「 CSDM ヘッダーを使用した OpRes メインノード構成」を参照してください。

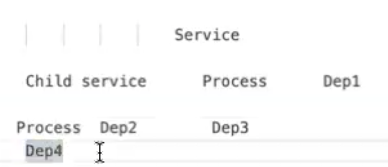

    2. サービスのサービス (CMDB) 構成:サービス (CMDB) 構成は、サービスの関係を定義し、主に既存の顧客によって使用されます。子サービスを持つ親サービス、プロセス、依存関係など、1 つのレベルの依存関係のみをサポートします。子サービスにはプロセスと依存関係 (例に示すように Dep2 や Dep4 など) を含めることができ、プロセスには依存関係 (サンプル階層に示されている Dep3 など) を含めることができます。

      サンプル階層。

      サービス (CMDB) 構成の詳細については、「 サービス (CMDB) メインノード構成」を参照してください。

    3. 依存関係構成:

      依存関係構成では、ビジネスサービス、ビジネスプロセス、およびサービスオファリングに関連する依存関係の関係を定義します。

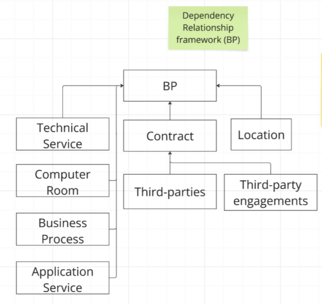

      1. ビジネスプロセスから依存関係:ビジネスプロセスから依存関係の構成では、ビジネスプロセスからその依存関係との関係を定義します。次の図は、 オペレーショナルレジリエンス でベースバージョンとして利用可能なビジネスプロセスの依存関係フレームワークを示しています。ビジネスプロセスは、アプリケーションサービス、他のビジネスプロセス、テクニカルサービス、契約、サードパーティなどとの関係を持つことができます。エンティティが生成され、スケジュール済みジョブが実行されると、依存関係がフェッチされ、親ビジネスプロセスにロールアップされます。

        プロセス。

        ビジネスプロセスから依存関係への構成の詳細については、「 ビジネスプロセスから依存関係 メインノード構成」を参照してください。

      2. ビジネスサービスと依存関係:ビジネスサービスから依存関係の構成では、ビジネスサービスからその依存関係との関係を定義します。次の図は、 オペレーショナルレジリエンス でベースバージョンとして利用可能なビジネスサービスの依存関係フレームワークを示しています。ビジネスサービスは、場所、契約、サードパーティ、サードパーティエンゲージメントなどとの関係を持つことができます。エンティティが生成され、スケジュール済みジョブが実行されると、依存関係がフェッチされ、親ビジネスサービスにロールアップされます。

        サービス。

        ビジネスサービスと依存関係の構成の詳細については、「 ビジネスサービスから依存関係 メインノード構成」を参照してください。

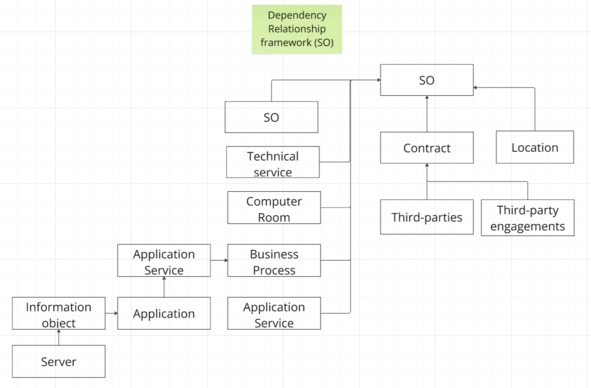

      3. 依存関係へのサービスオファリング:依存関係へのサービスオファリング構成では、サービスオファリングからその依存関係への関係を定義します。次の図は、 オペレーショナルレジリエンス でベースバージョンとして利用可能なサービスオファリングの依存関係フレームワークを示しています。サービスオファリングは、アプリケーションサービス、他のビジネスプロセス、テクニカルサービス、契約、サードパーティなどとの関係を持つことができます。エンティティが生成され、スケジュール済みジョブが実行されると、依存関係がフェッチされ、親サービスオファリングにロールアップされます。

        製品。

        依存関係に対するサービスオファリング構成の詳細については、「 依存関係に対するサービスオファリング メインノード構成」を参照してください。

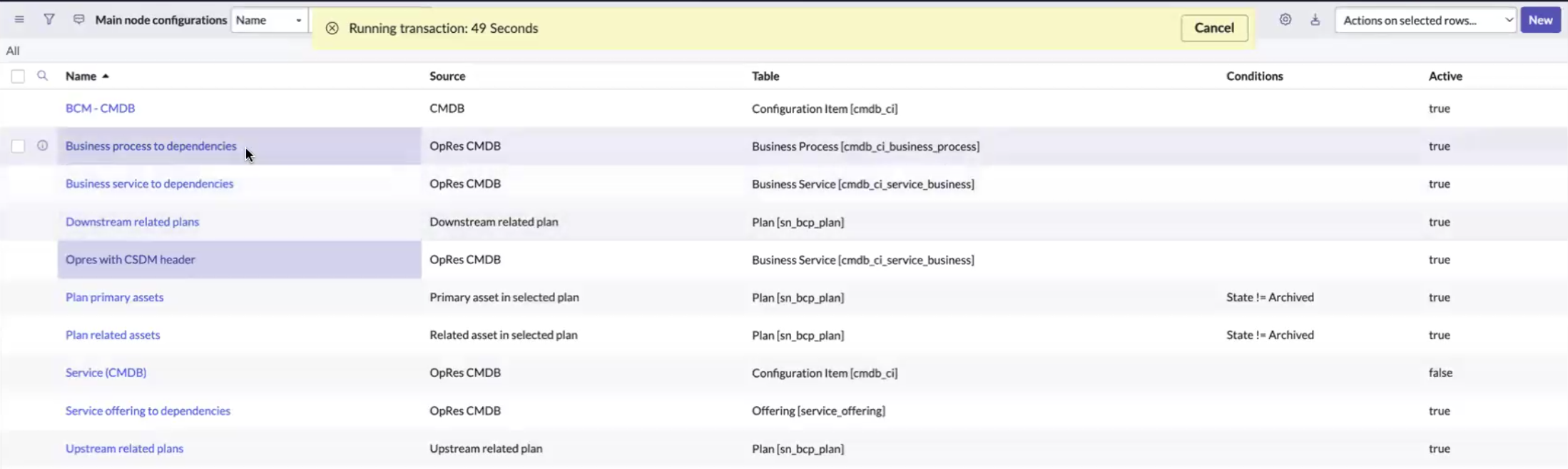

    4. BCM 依存関係構成:事業継続性管理 アプリケーションがインスタンスにインストールされると、関連する依存関係BCMオペレーショナルレジリエンスアプリケーションにフェッチされます。例には、BCM-CMDB、ダウンストリーム関連計画、計画プライマリ資産、計画関連資産、アップストリーム関連計画など、 BCMに関連するメインノード構成が示されています。

      BCM のメインノード構成。

      BCM 依存関係構成の詳細については、「 BCM 関連依存関係 メインノード構成」を参照してください。

    最新の CSDM モデルに合わせたデータ収集の詳細については、「 最新の CSDM セットアップに沿ったデータの収集」を参照してください。

    メインノード構成を設定した後、エンティティが オペレーショナルレジリエンスで生成されていることを確認する必要があります。エンティティが オペレーショナルレジリエンス で生成され、関係がメインノード構成で作成された場合にのみ、 CMDB データをレポート用に オペレーショナルレジリエンス に取り込むことができます。
