Importar arquivos CAD para o Map Studio

  • Versão de lançamento: Xanadu
  • Atualizado 1 de ago. de 2024
  • 5 min. de leitura

    • Crie um campus, adicione alguns edifícios e andares ao campus. Carregue sua planta baixa do CAD para fazer mudanças de configuração e visualizar o layout de design do CAD.

    Antes de Iniciar

    Depois de fazer as mudanças necessárias no tipo de local e no tamanho da unidade de arquivo, importe-o para o Map Studio para concluir a configuração do edifício. Exibir as mudanças atualizadas em locais e tipos de local no Map studio (Gerenciar local de trabalho > Locais.

    Função necessária: editor de mapas, administrador de mapas, editor de mapas limitado

    Procedimento

    1. Navegar até Todos > Indoor Mapping > Map Studio.
    2. Crie um campus, adicione alguns edifícios e andares a um campus ou selecione um campus existente.
      Para obter mais informações, consulte Criar um campus com edifícios e andares.
    3. Navegar até Gerenciar local de trabalho > Pisos e plantas baixas.
    4. Opcional: Se você quiser adicionar um piso, selecione a opção Adicionar um piso.
    5. Selecione Carregar para carregar o arquivo de origem do CAD.
      Por exemplo: demo.dwf
    6. Preencha as seguintes informações:
      1. Arquivo: nome do arquivo de origem do CAD.
        Por padrão, o nome da origem é o<campus name-floor title-file name> . Por exemplo, Lawson-B12.dwg
      2. Nome: nome do campus.
    7. Clique em Salvar.
      Uma mensagem com um link clicável para revisar as diretrizes do AutoCAD é exibida.

      Revise as diretrizes antes de carregar o arquivo CAD.

    8. O processo de carregamento pode levar algum tempo para ser concluído, dependendo do tamanho do arquivo CAD.
    9. Depois que o processo de carregamento estiver concluído, selecione Configurar.
      No caso de arquivos grandes, o processo de configuração pode levar algum tempo para ser concluído.
    10. A página de origem do AutoCAD exibe as seguintes opções:

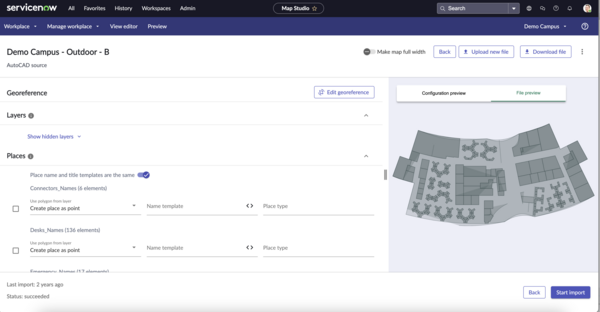

      Página de configuração do Autocad v1.

      • Georreferência: opção para editar a posição e ajustar os pinos de local para um local.
      • Camadas: opção para configurar os tipos de camada que você deseja exibir no mapa global.
      • Locais: opção para configurar os locais que você deseja exibir no mapa global.
      • Visualização da configuração: visualização da configuração do arquivo CAD.
      • Visualização de arquivo: depois de fazer as mudanças necessárias em Camadas e Locais, visualize as mudanças no Layout de visualização de configuração.
    11. Selecione Editar georreferência para mover os pinos de localização e posicionar o piso no mapa global (OpenStreetMap).
      Se os pinos de local não estiverem posicionados, a mensagem de aviso Ainda não configurado será exibida.
      no formulário, preencha os campos
      Tabela 1. Editar georreferência
      Campo Descrição
      Exibição Na opção suspensa, selecione um andar ou andares em um edifício. Habilite a opção de alternância para exibir edifícios e pisos no mapa. Arraste e mova para posicionar os pinos de local conforme necessário.
      Alinhar com outras origens Selecione o campus ou os objetos de mapa na lista. Selecione Alinhar para alinhar sua planta baixa com a forma e o tamanho de um edifício no mapa global.
      1. Clique em Salvar.
    12. Para visualizar o arquivo CAD, selecione as seguintes opções:
      1. A ser importado: a visualização dinâmica mudará com base nas seleções feitas.
      2. Carregado: mostra a visualização do arquivo de origem do CAD carregado.
    13. Selecione as camadas necessárias na seção Camadas que você deseja exibir no mapa.
      Uma mensagem de aviso será exibida se houver muitas camadas no arquivo de origem do CAD. Selecione somente as camadas necessárias.
    14. Para visualizar elementos do CAD em cada camada, selecione a opção Tornar o mapa de largura total.
    15. Defina a configuração do tipo de local usando a seção Locais.
    16. Selecione os locais na lista que você deseja exibir no mapa.
      No formulário, preencha o campo
      Tabela 2. Locais
      Campo Descrição
      Usar polígono da camada Camada na qual as formas de local estão localizadas.
      Modelo de título Modelo de título necessário da lista de modelos disponíveis.
      Tipo de local Tipo de local para categorizar o tipo de local no mapa. Por exemplo: Auditório.
    17. Repita as etapas para locais que você deseja importar e exibir no mapa no Map Studio.
    18. Opcional: Embora os requisitos de importação do CAD indiquem que as polilinhas precisam formar formas fechadas para criar polígonos, se algumas polilinhas não estiverem fechadas corretamente no arquivo, o mapeamento interno oferecerá uma propriedade para fechar automaticamente essas formas.
    19. Opcional: Insira a distância máxima entre dois pontos no mapa e o sistema fechará os pontos.
    20. Opcional: Se houver uma pequena desconexão entre o primeiro e o último ponto, você poderá corrigi-la modificando o sys_property convertendo automaticamente as linhas em polígono ao importar um arquivo CAD.
      1. Navegar até Todos > Indoor Mapping > Propriedades de Indoor Mapping.
      2. Pesquisar por sn_map_core.line_to_polygon_max_istance

        Esta propriedade indica a distância máxima em centímetros entre o primeiro e o último ponto para converter uma linha em um polígono ao importar um arquivo do AutoCAD.

      3. Forneça um valor para esta propriedade dentro de um intervalo de 1 a 100.

        Por exemplo: defina sn_map_core.line_to_polygon_max_istance como 15.

      4. Importe o arquivo CAD novamente e confirme se ambos os locais estão convertidos para polígono agora.
    21. Selecione Iniciar importação.
    22. Depois que a importação for concluída, selecione Gerenciar local de trabalho e Visão geral.
    23. Clique no edifício que você criou.
      Seu mapa agora está disponível no Map Studio com as mudanças do CAD.
    24. Opcional: No menu da página de configuração do CAD, selecione as seguintes opções, conforme necessário:
      • Carregar novo arquivo para carregar uma nova planta baixa.
      • Baixar arquivo para baixar o arquivo CAD.
      • Crie um mapa com largura total para exibir o arquivo CAD no modo completo.
    25. Opcional: Selecione o ícone de menu Mais ações (ícone de menu Mais ações):
      • Editar nome: opção para editar o nome de origem do CAD. Selecione Salvar depois de atualizar o nome.
      • Editar piso: opção para editar o piso de origem. Selecione Salvar depois de atualizar o nome do andar.
      • Editar codificação de arquivo: opção para editar a codificação do arquivo de origem. Selecione um formato de codificação padrão para o arquivo. Selecione Salvar e carregar.
      • Editar unidade de arquivo: opção para editar a unidade de arquivo do CAD. Por exemplo: polegadas, pés, centímetros e assim por diante.
      • Usar a nova ferramenta do AutoCAD: opção para alternar e navegar até a nova página de configuração do processador do Autocad para gerenciar, editar e otimizar as camadas, locais e objetos no arquivo CAD.
      • Excluir: opção para excluir o arquivo de origem do CAD.

      O arquivo CAD é carregado no Map Studio e a configuração de camadas, tipos de camada e locais é criada. A aplicação aplica automaticamente as mesmas configurações aos pisos subsequentes que são importados. Estes é útil para acelerar as configurações de edifícios que têm vários andares e onde todos os arquivos CAD têm camadas semelhantes. Se as camadas do CAD nos arquivos subsequentes tiverem os mesmos nomes de camada das camadas no arquivo inicial, as camadas, os tipos de camada e os locais serão preenchidos previamente com os mesmos valores do arquivo inicial.
