Gerenciar direções

  • Versão de lançamento: Xanadu
  • Atualizado 1 de ago. de 2024
  • 4 min. de leitura

    • As rotas são usadas para calcular rotas do ponto A ao ponto B no mapa. Os administradores de mapa podem desenhar linhas manualmente nas áreas do mapa do piso onde as pessoas têm permissão para andar dentro de um edifício. Isso não pode ser automatizado e precisa ser feito manualmente.

    Antes de Iniciar

    Função necessária: administrador de mapa, editor de mapa, editor de mapa limitado

    Procedimento

    1. Os modos de duas direções (Acessível e Padrão) são habilitados por padrão em Mapeamento interno.
      • Acessível: este modo é para usuários com mobilidade reduzida e, portanto, por padrão, as escadas e escadas rolantes estão inativas, enquanto os elevadores e as rampas são adicionados.
      • Padrão: configurado para público em geral e pedestre.
    2. Novos modos de direção exigem ícones.
      Para obter mais informações, consulte Criar Mapeamento interno ícones e tipos de local.
    3. Para criar um novo modo de direção, navegue até Todos > Indoor Mapping > Modos de direção.
      No formulário, preencha os campos
      Tabela 1. Modos de nova direção
      Campo Descrição
      Nome Nome do modo de direção.
      Título O título do modo de direção será exibido no Map Studio quando você selecionar o modo de direção de uma direção.
      Ícone Selecione um ícone na lista.
      Velocidade média Velocidade média para o tipo de transporte usado.
      Ativo Opção para ativar o modo de direção no mapa.
      Nota:
      Desativar o modo de direção não remove, ele apenas torna inativo no mapa e as direções não serão mostradas no mapa.
    4. Clique em Enviar.
      O modo de direção recém-adicionado está disponível na lista.
      Nota:
      No registro do modo de direção, selecione Rotear para associações do modo de direção para encontrar a lista de campi e edifícios para os quais o modo de direção está ativo.
    5. Navegar até Todos > Indoor Mapping > Map Studio.
    6. Selecione um campus.
    7. Acesse Gerenciar localde trabalho e selecione Direções.
      Como alternativa, selecione Gerenciar rotas no menu do Map Studio.
    8. Selecione um edifício e andares onde você deseja adicionar as rotas a serem editadas.
    9. Na lista suspensa Modos de direção, selecione um modo de direção entre as opções disponíveis:
      • Todos os modos
      • Acessível
      • Padrão
    10. Para desenhar direções de um ponto a outro, selecione Desenhar e comece a desenhar rotas ao longo de todos os caminhos de cada andar.
      Nota:
      As linhas devem ser retas, pois são usadas pela aplicação de orientação para exibir rotas em um edifício.

      Por padrão, todos os segmentos criados são definidos como Ativos. Esse estado pode ser editado a qualquer momento no Studio para refletir quaisquer mudanças (incidentes, renovações e assim por diante). Mude o estado selecionando a opção de alternância Ativo ou Inativo.

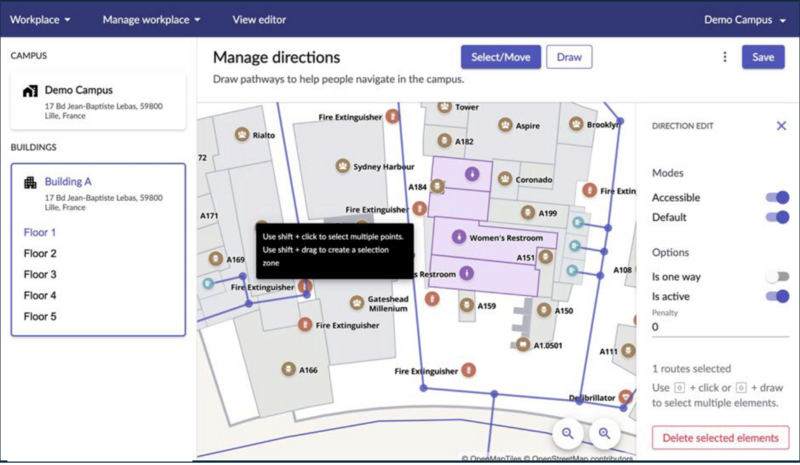

      Figura 1. Direções de desenho

      Desenhar direções para orientação

    11. Para parar de desenhar, selecione Selecionar/Mover ou pressione esc (escape) no teclado.
      Todos os segmentos criados são, por padrão, definidos como Ativos. O estado Ativo pode ser editado a qualquer momento no Map Studio para refletir quaisquer mudanças (incidentes, renovações etc.).
    12. Para mudar o estado, clique na opção de alternância Ativo ou Inativo.
      Os estados ajudam a aplicação de orientação a calcular uma rota semelhante sem passar pelas rotas ou segmentos inativos.
    13. Use a opção Todos os modos para usar o segmento em ambas as direções Acessível ou Padrão.
      Você também pode alterá-lo para habilitar somente direções unidirecionais.
    14. Selecione uma maneira e defina de que maneira o segmento pode ser usado.
    15. Pequenas setas aparecem no mapa.
      A rota com o modo de direção selecionado é realçada no mapa.
    16. Cada um dos segmentos do gráfico de direção pode ser editado.
    17. Por padrão, os modos padrão e acessível são mostrados como ativos em cada segmento.
    18. Quando o gráfico de direção estiver concluído, certifique-se de identificar claramente os conectores para vincular os andares.
      Para obter mais informações, consulte Criar um tipo de conector.
    19. Selecione a opção de alternância Gerenciar direções do ícone de configurações de exibição ao lado do botão Salvar.
    20. Selecione Links do conector.
    21. Selecione o nó que representa um conector e verifique se o edifício correto está selecionado.
      Para obter mais informações, consulte Criar um tipo de conector.
    22. Depois de criar os conectores, vincule andares adicionais do edifício.
    23. Selecione o nó e certifique-se de vinculá-lo ao mesmo nó que você criou para o mesmo conector.
    24. Depois de criar gráficos de direção para cada andar de um edifício, repita o processo para adicionar um gráfico no campus.
    25. Certifique-se de vincular dois gráficos conectando os dois nós finais.
    26. Clique em Salvar.
    27. Para desvincular um conector, selecione Desanexar conector.
    28. Selecione Entradas de local em Configurações de exibição para exibir as entradas de local para um campus ou edifício selecionado.
      Esta opção é exibida no mapa onde a entrada está localizada e o ponto ou pontos que serão usados pelas direções do gráfico como pontos de início.
    29. Selecione Caminhos gerados pelo sistema para entradas em Configurações de exibição:
      Esta opção é usada para conectar entradas de local a um caminho gerado. Os caminhos marcados em verde mostram caminhos gerados pelo sistema. Os usuários não têm que desenhar manualmente. A aplicação calcula automaticamente os caminhos a partir de uma entrada.
    30. Clique em Salvar.
    31. Clique no ícone de outras opções ( ícone de outras opções).
    32. Selecione Copiar direções.

      Esta opção ajuda a mapear ou copiar direções em que vários andares têm o mesmo layout. Você também pode reutilizar as direções definidas para um andar anterior. Para obter mais informações, consulte Copiar gráficos de direção para vários andares.

    33. Clique em Salvar para salvar todas as suas mudanças.
    34. Depois de editar as direções, você deve ativar o modo de direção no Editor de exibição do mapa para que ele esteja disponível para todos os usuários do mapa.
    35. Selecione Exibir Editor no menu Campus e clique em Editar.
    36. Depois de fazer as mudanças necessárias, clique em Salvar.
    37. Se você quiser remover um conteúdo, selecione-o e clique em Excluir.
