Exemplo de formas personalizadas

Use formas personalizadas para representar elementos específicos que são exclusivos da sua organização, como processos de negócios, sistemas ou funções personalizadas.

Antes de Iniciar

Função necessária: administrador do sistema (para carregar imagens no banco de dados), administrador de APM (para criar ações de diagrama, biblioteca de formas personalizadas, adicionar elemento de biblioteca de formas).

Por Que e Quando Desempenhar Esta Tarefa

Neste exemplo, você aprenderá a carregar uma imagem ou forma para o banco de dados, criar uma ação de diagrama para a imagem ou forma, criar uma biblioteca de formas personalizada, adicionar forma à biblioteca de formas, criar um elemento de biblioteca de formas e criar um diagrama usando as formas.

Crie as formas que representam os elementos que você deseja incluir em seus diagramas. Certifique-se de que as imagens sejam claras, simples e visualmente distintas. O formato compatível é .SVG. Neste exemplo, usamos a imagem "Database.svg".

Procedimento

1. Carregue a imagem ou a forma para o banco de dados.

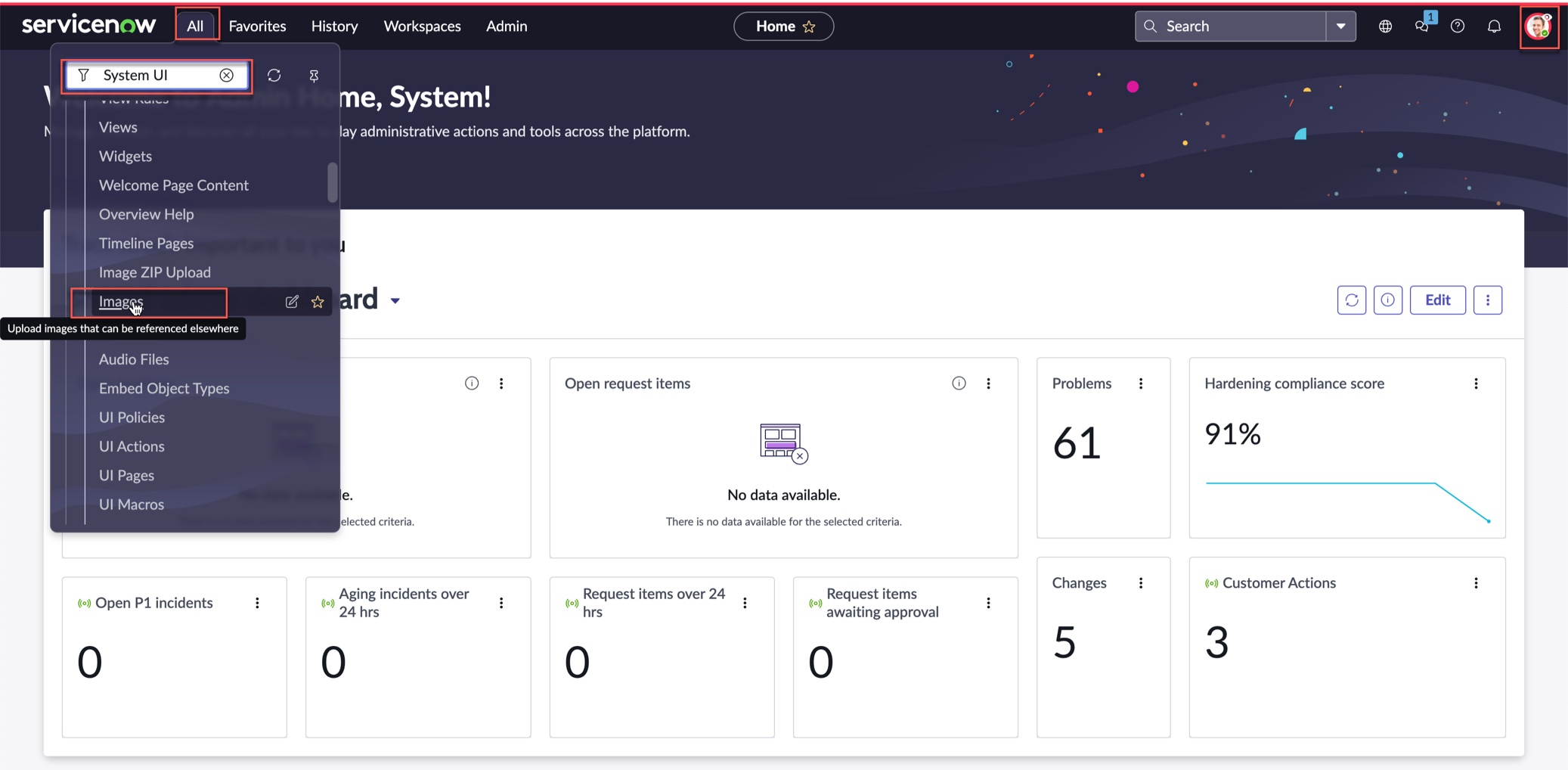

   1. Navegar até Tudo > IU do Sistema > Imagens.

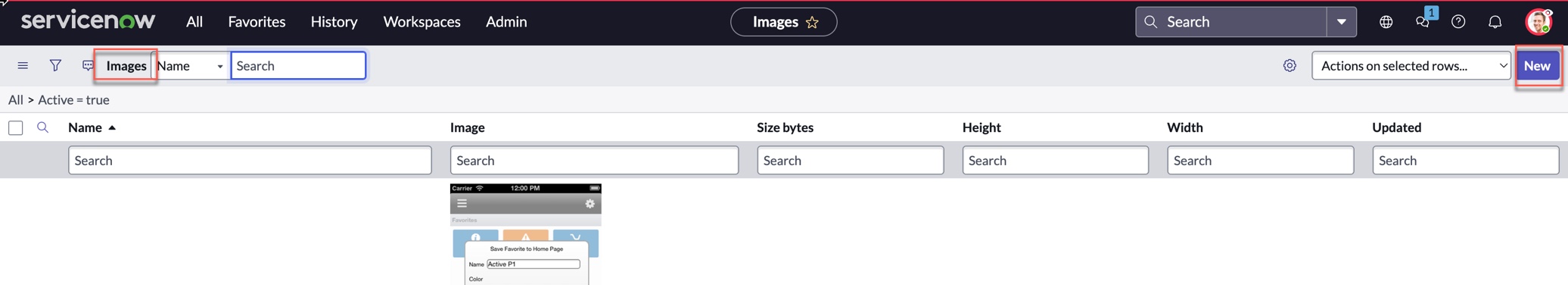

   2. Selecione Novo.

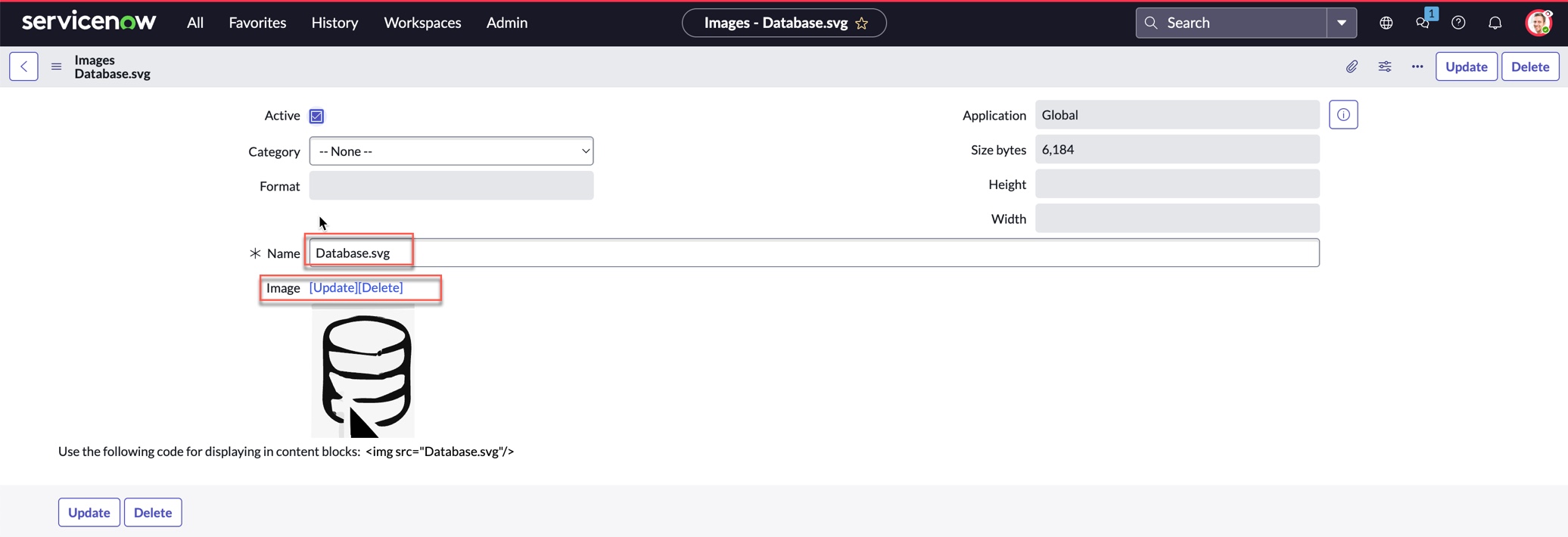

2. No Novo registro de imagem, insira o nome do arquivo de imagem (inclua a extensão do formato de arquivo) e preencha outros detalhes.
3. Selecione Clique para adicionar....

4. Crie uma ação de diagrama para a imagem no Espaço de arquitetura empresarial.
   1. Faça login como um usuário administrador do APM (sn_apm.apm_admin), navegue até a seção Configuração.
   2. Na seção Modelagem e visualização empresarial, selecione Ações de diagrama.

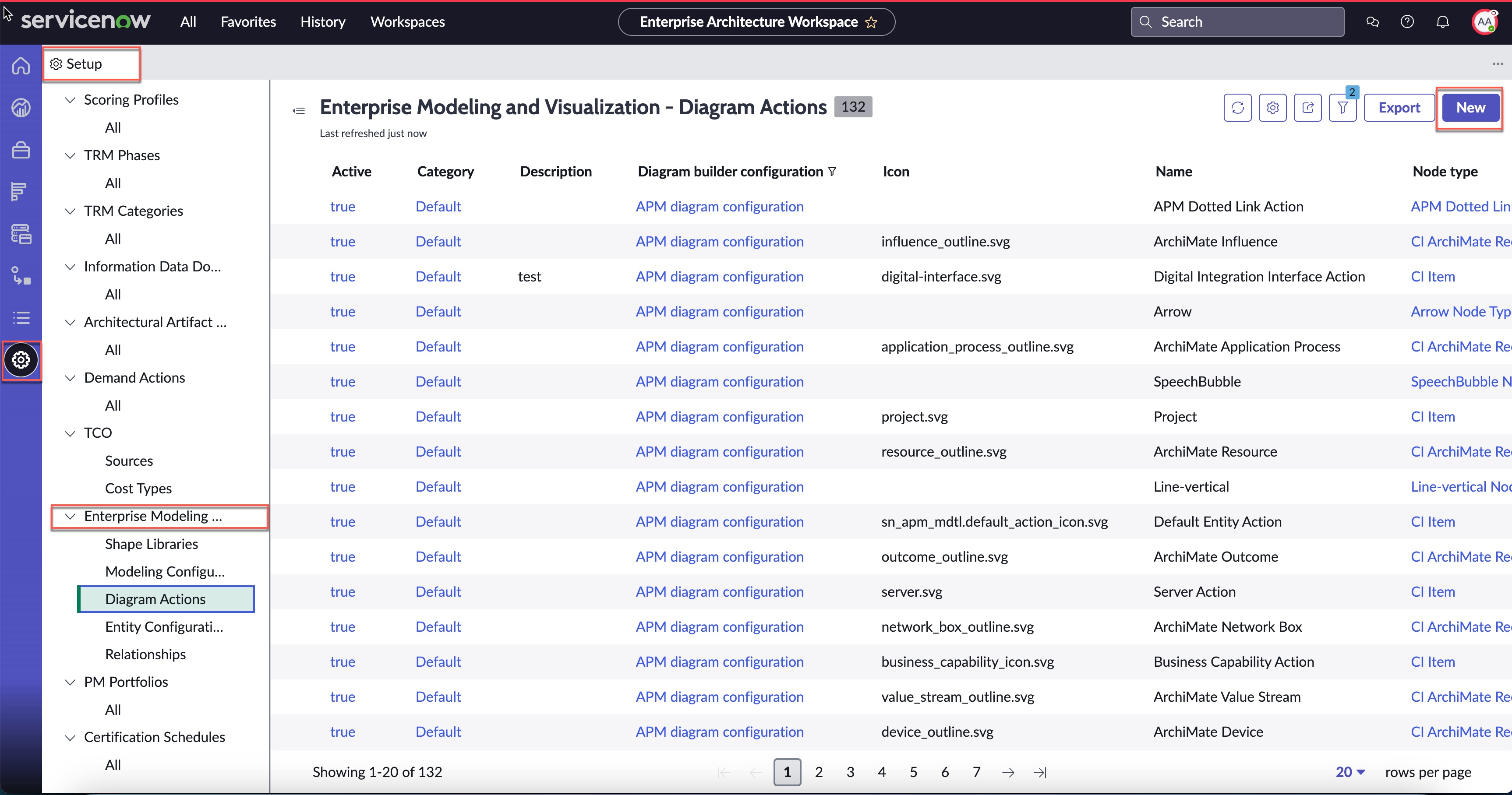

   3. Selecione Novo para criar uma ação de diagrama para a imagem (Database.svg).

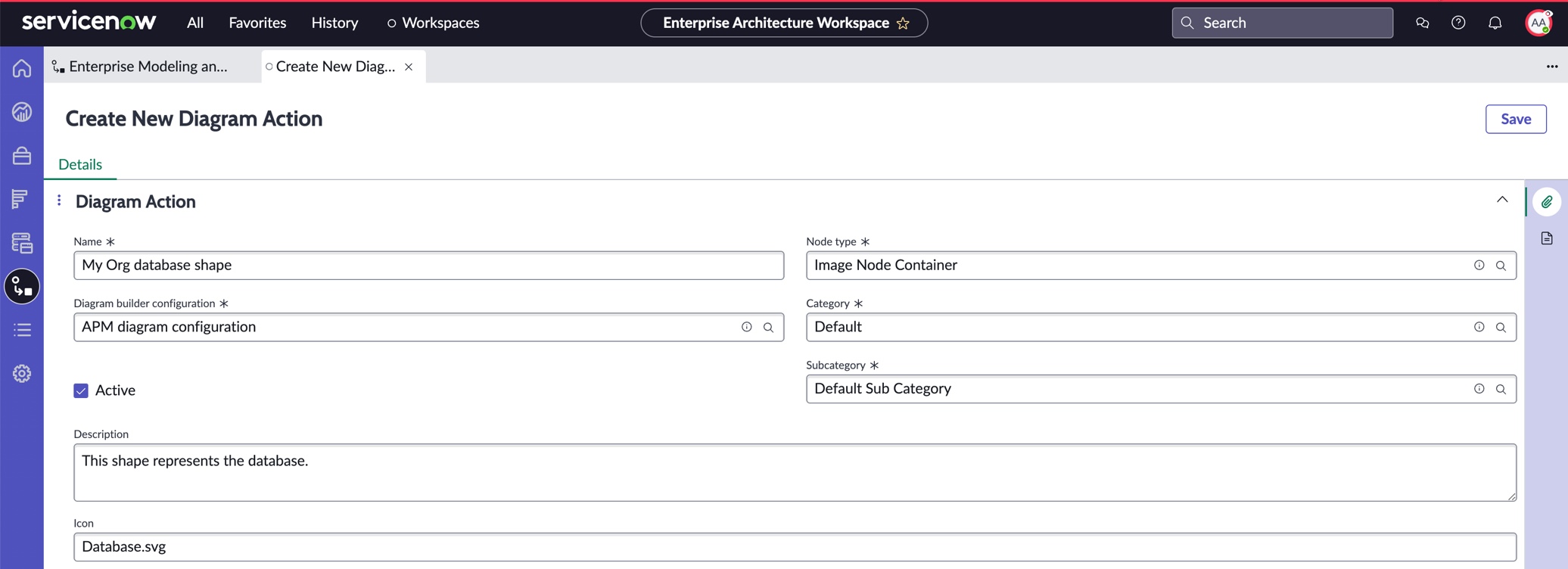

   4. No formulário Ação de diagrama, insira os seguintes detalhes:
      • Nome- nome da ação do diagrama
      • Configuração do construtor de diagramas – Selecione a configuração do diagrama de APM na lista
      • Tipo de nó: selecione o tipo de nó como "Contêiner de nó de imagem"
      • Categoria - Selecionar padrão
      • Subcategoria - Selecione a subcategoria padrão
      • Ícone- insira o nome da imagem


5. Crie uma biblioteca de formas personalizada específica para sua organização para adicionar todas as formas e criar diagramas para sua organização.

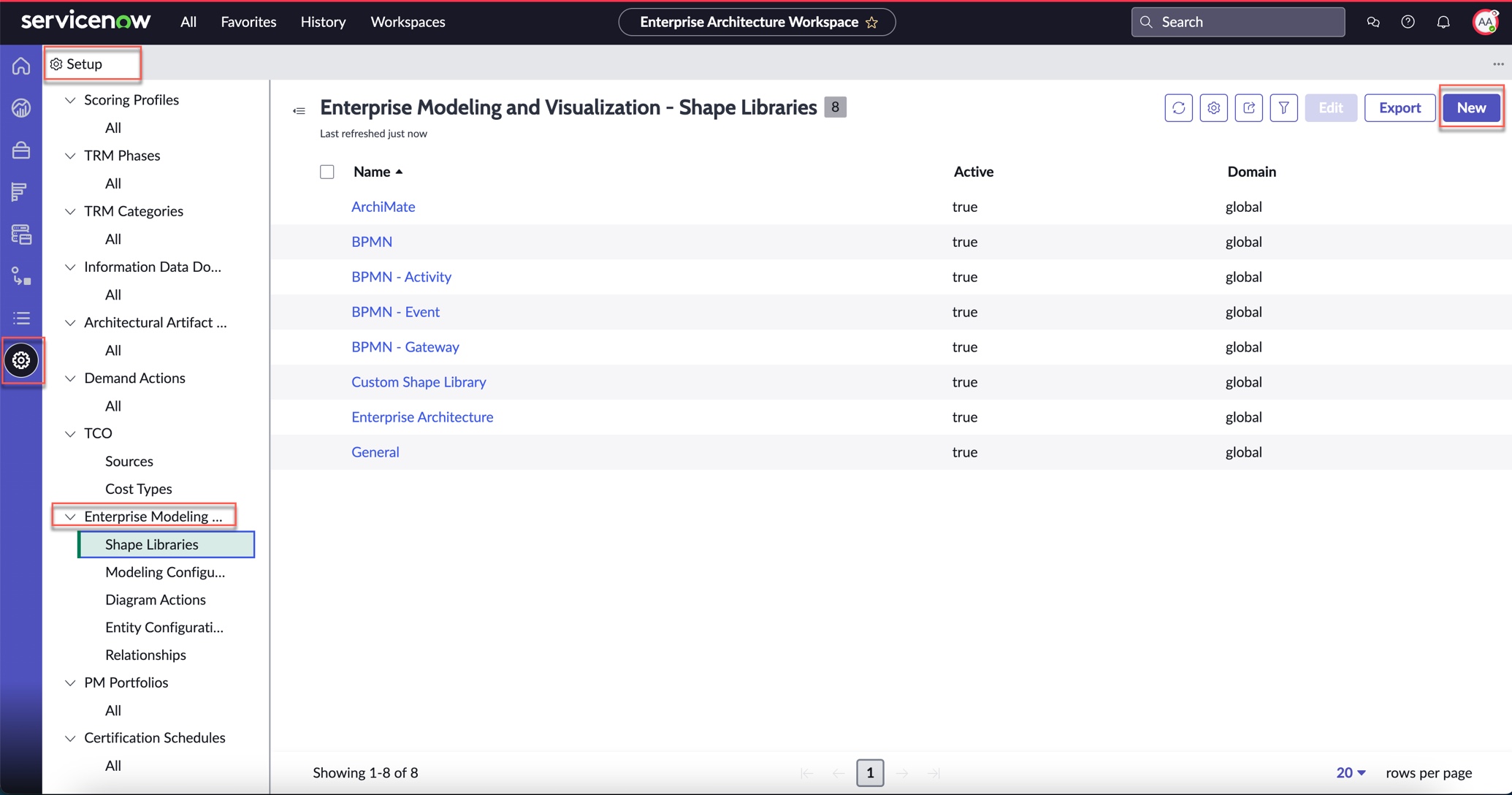

   1. Como um usuário administrador de APM, navegue até Configuração > Criação e visualização de modelo do Enterprise > Bibliotecas de formas.

   2. Selecione Novo.

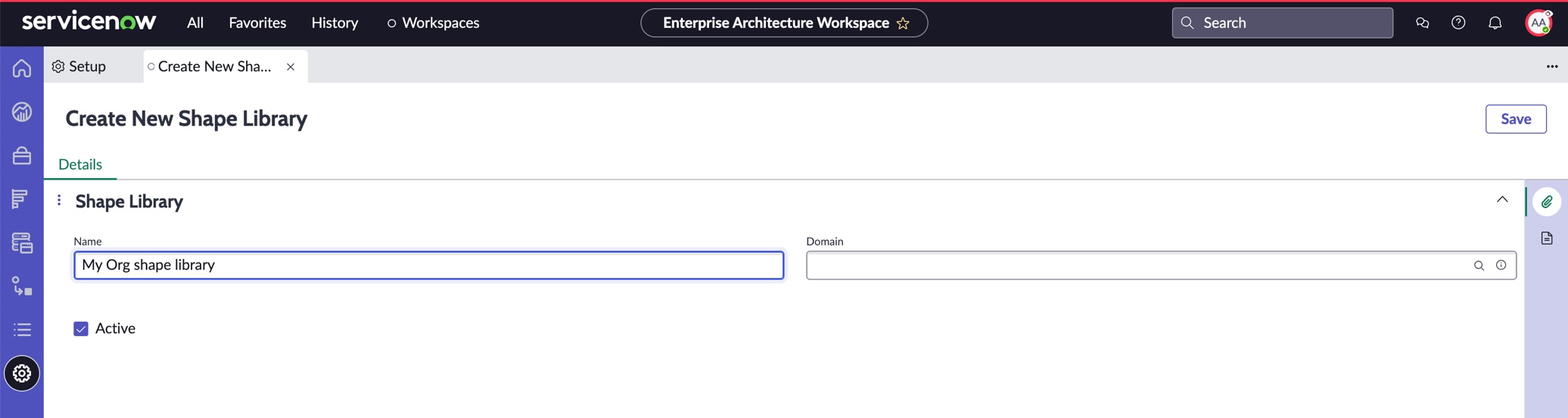

   3. Insira um nome para a biblioteca de formas e selecione Salvar.

6. Adicione um elemento de biblioteca de formas para associar a forma e sua ação de diagrama à biblioteca de formas.
   1. Como usuário administrador do APM, abra a biblioteca de formas que você criou na etapa anterior.

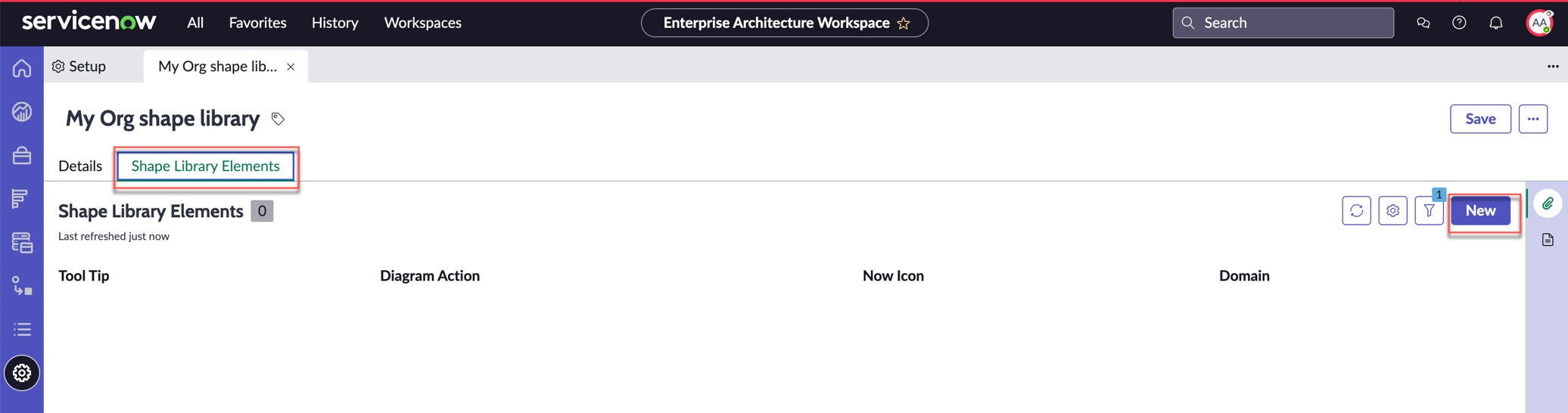

   2. Selecione a guia Elementos da biblioteca de formas.
   3. Selecione Novo.

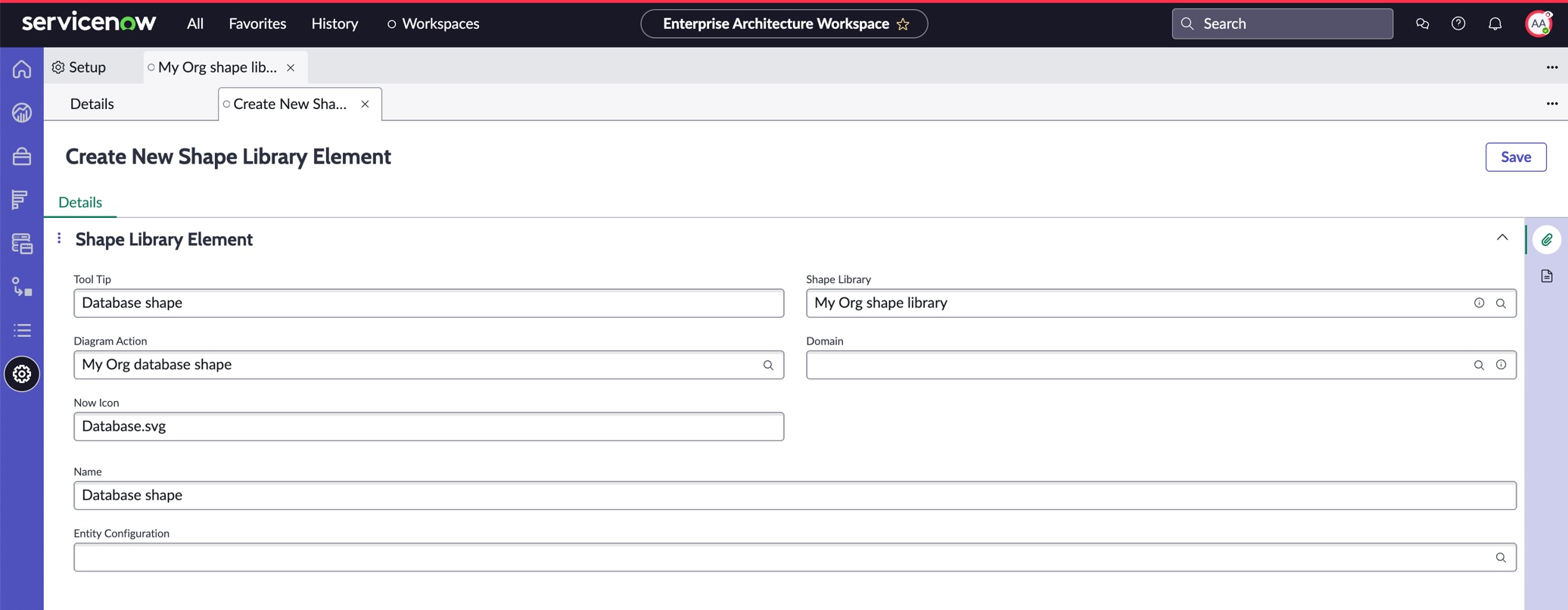

   4. No formulário de elemento da biblioteca de formas, insira os seguintes detalhes:
      • Dica da ferramenta- Insira o texto que você deseja ver ao passar o mouse sobre a imagem.
      • Ação de diagrama- Selecione a ação de diagrama que você criou na etapa anterior.
      • Ícone do Now- insira o nome da forma ou imagem.
      • Nome- Insira um nome para a forma a ser exibida na aplicação Enterprise Modeling and Visualization.
      • Biblioteca de formas- este campo é selecionado automaticamente.
      • Domínio- Campo opcional.
      • Configuração da entidade – Campo opcional.


   5. Selecione Save (Salvar).
7. Crie um diagrama usando a forma carregada.
   1. Navegue até a página Modelagem e visualização empresarial.

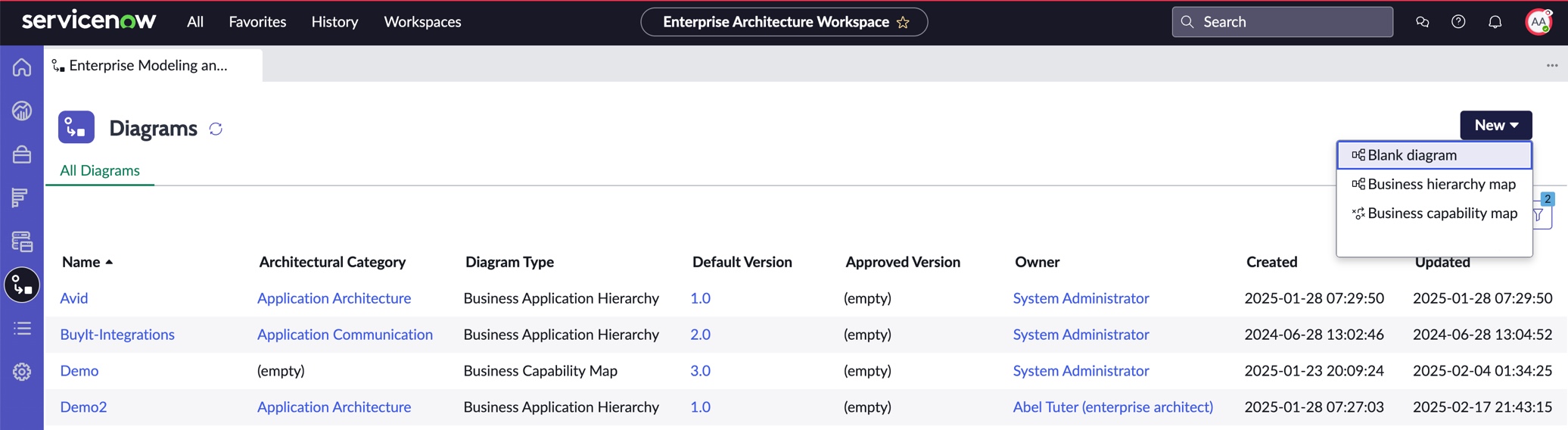

   2. Selecione > Novo(a) > Diagrama em branco

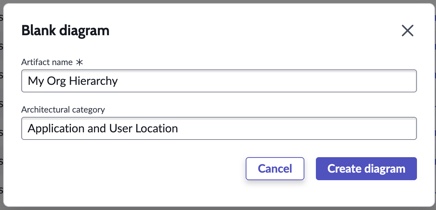

   3. Insira um nome para o diagrama e, opcionalmente, você pode inserir ou selecionar uma categoria arquitetônica existente para o diagrama.

      Observe que a biblioteca de formas que você criou aparece na paleta Formas. Ele contém a forma que você carregou.

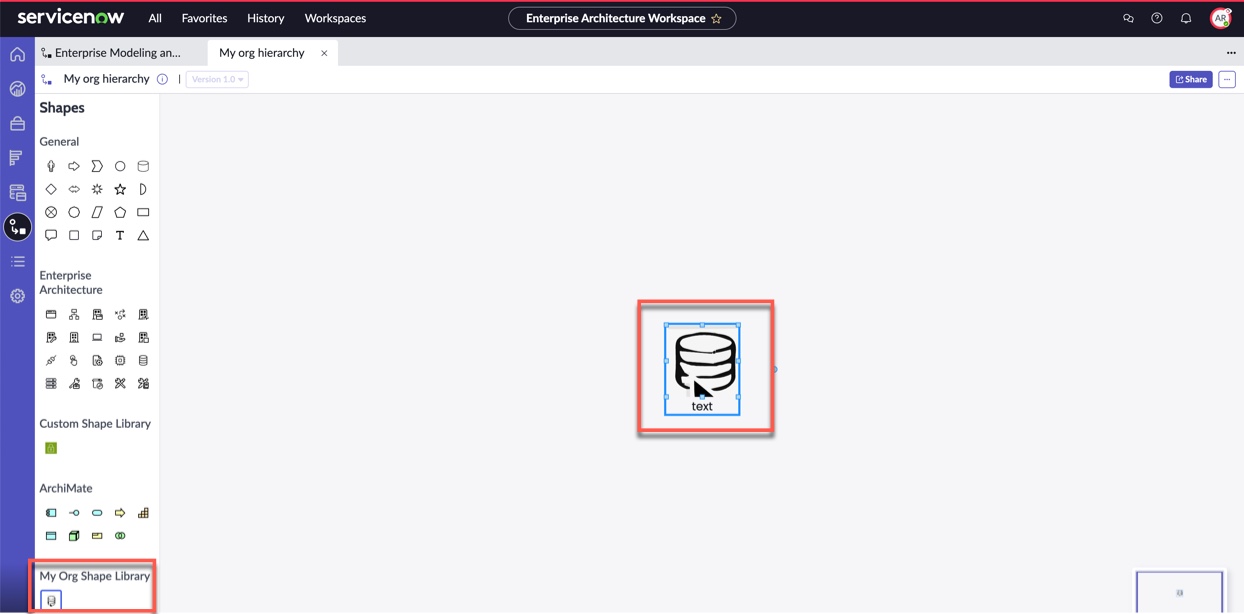

   4. Clique na forma para adicioná-la à tela.

      A forma selecionada é adicionada à tela.
