Exemplo de formas personalizadas

Use formas personalizadas para representar elementos específicos que são exclusivos da sua organização, como processos de negócios personalizados, sistemas ou funções.

Antes de Iniciar

Função necessária: Administrador do sistema (para carregar imagens para o banco de dados), administrador do APM (para criar ações de diagrama, biblioteca de formas personalizadas, adicionar elemento da biblioteca de formas).

Por Que e Quando Desempenhar Esta Tarefa

Neste exemplo, você aprenderá como carregar uma imagem ou forma para o banco de dados, criar ação de diagrama para a imagem ou forma, criar uma biblioteca de formas personalizadas, adicionar forma à biblioteca de formas, criar um elemento de biblioteca de formas e criar um diagrama usando as formas.

Crie as formas que representam os elementos que você deseja incluir em seus diagramas. Certifique-se de que as imagens sejam claras, simples e visualmente distintas. O formato compatível é .svg. Neste exemplo, usamos a imagem "Database.svg".

Procedimento

1. Carregue a imagem ou a forma no banco de dados.

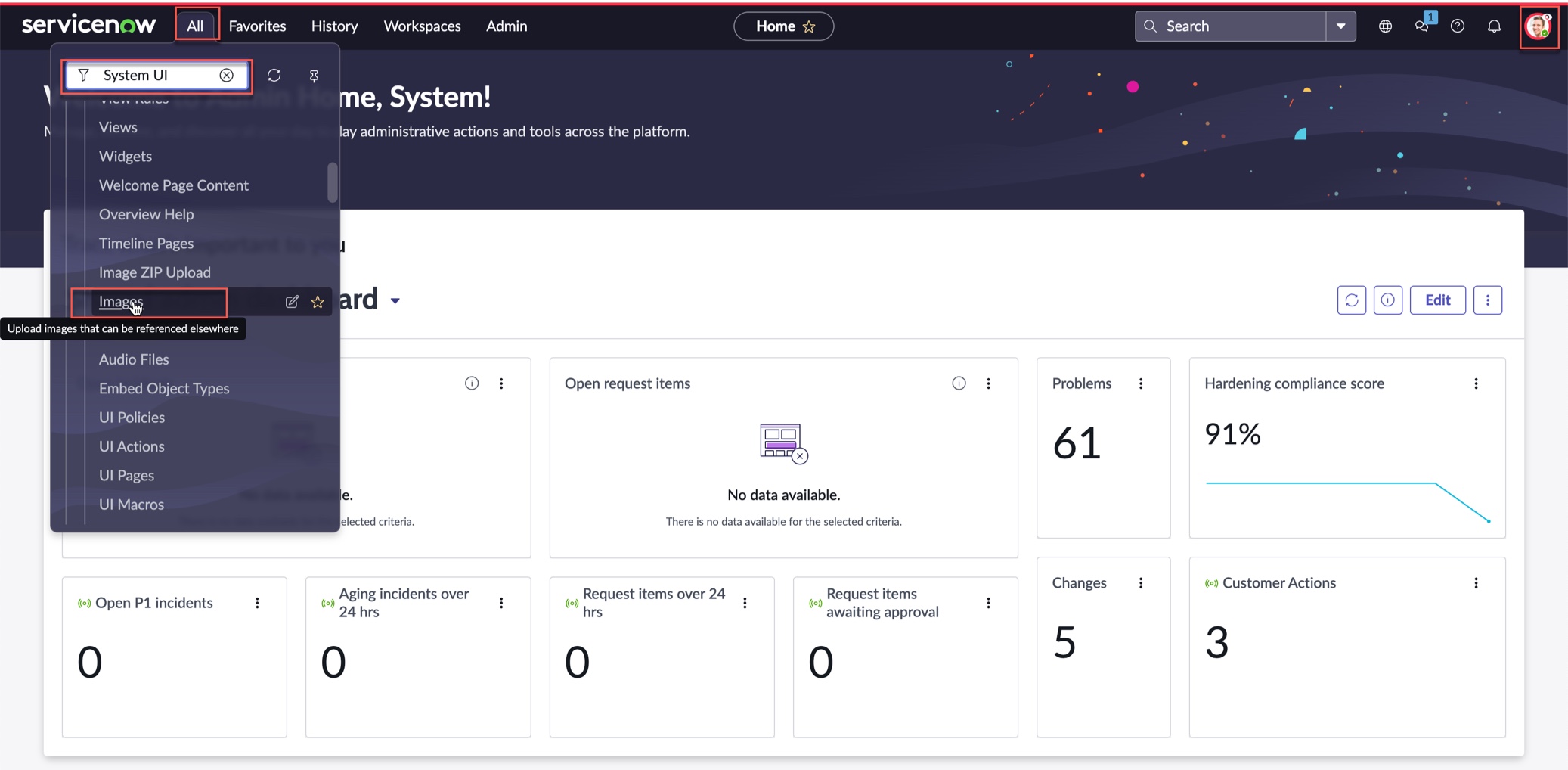

   1. Navegar até Tudo > IU do Sistema > Imagens.

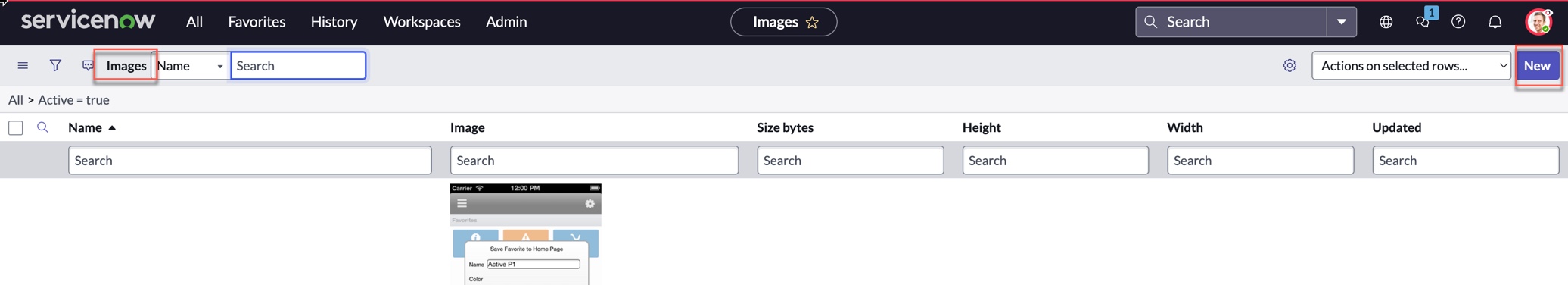

   2. Selecione Novo.

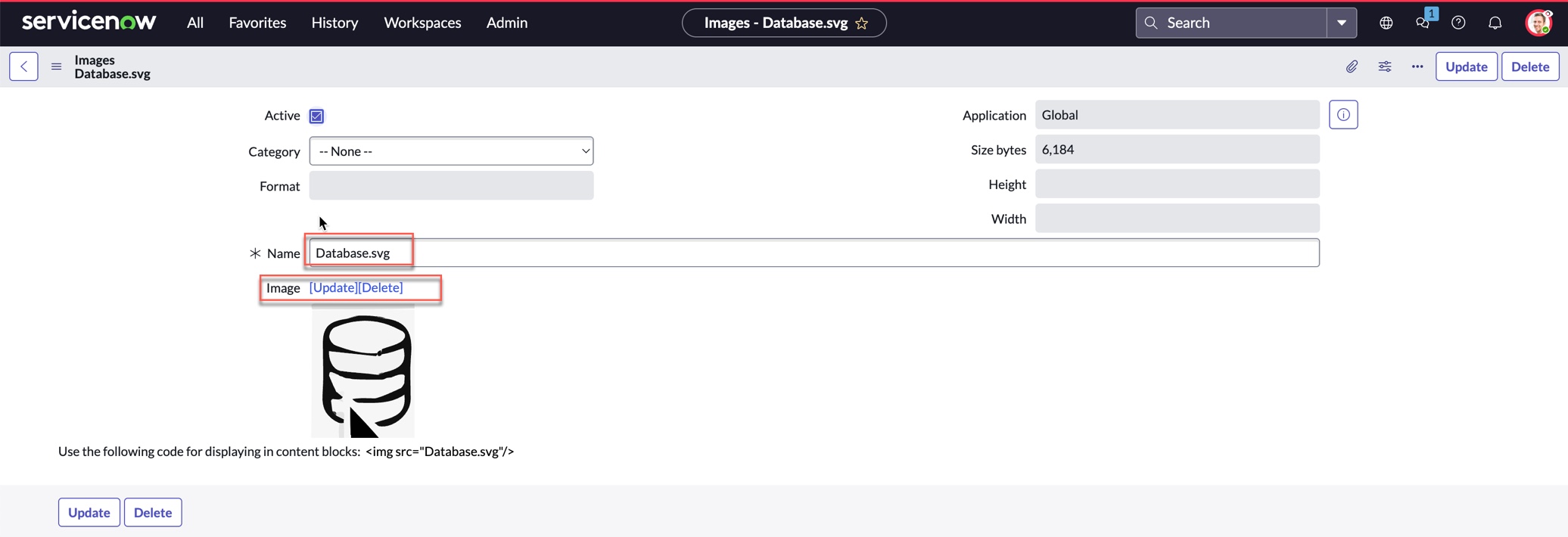

2. No registro Nova imagem, insira o nome do arquivo de imagem (incluir extensão de formato de arquivo) e preencha outros detalhes.
3. Selecione Clique para adicionar... .

4. Crie uma ação de diagrama para a imagem no Espaço de arquitetura empresarial.
   1. Faça login como um usuário administrador do APM (sn_apm.apm_admin), navegue até Configuração seção.

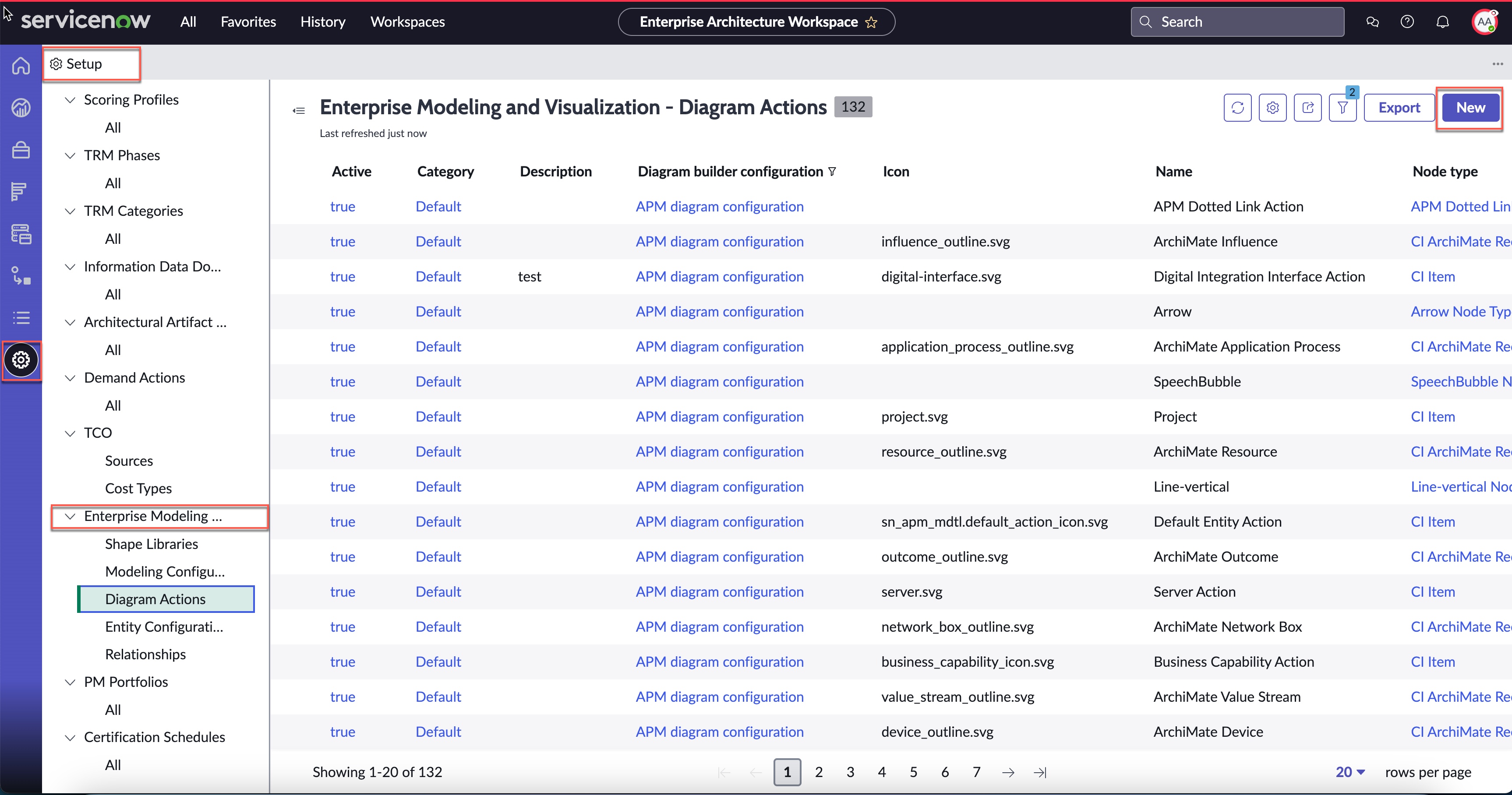

   2. Em Modelagem e visualização empresariais , selecione Ações do diagrama .

   3. Selecione Novo para criar uma ação de diagrama para a imagem (Database.svg).

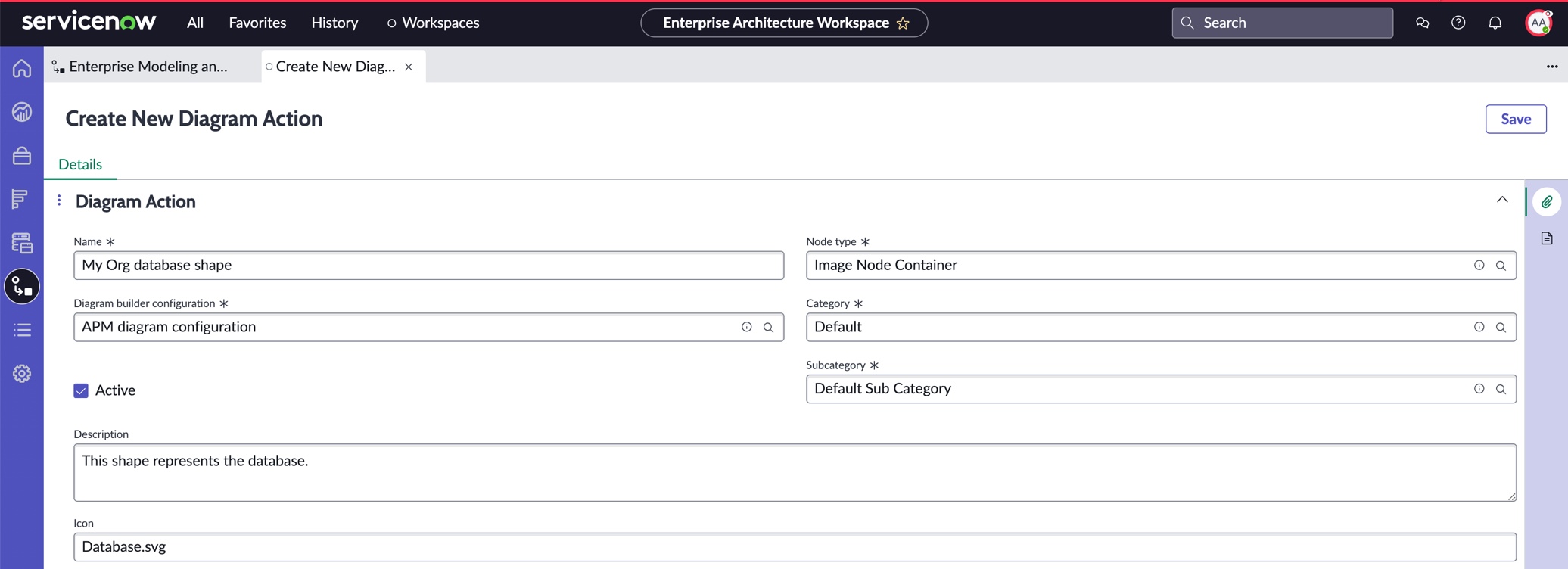

   4. No formulário Ação de diagrama, insira os seguintes detalhes:
      • Nome- Nome da ação do diagrama
      • Configuração do construtor de diagramas- Selecione a configuração do diagrama do APM na lista
      • Tipo de nó- Selecione o tipo de nó como "Contêiner de nó de imagem"
      • Categoria- Selecione Padrão
      • Subcategoria- Selecione subcategoria padrão
      • Ícone- Insira o nome da imagem


5. Crie uma biblioteca de formas personalizada específica para sua organização para adicionar todas as formas e criar diagramas para sua organização.

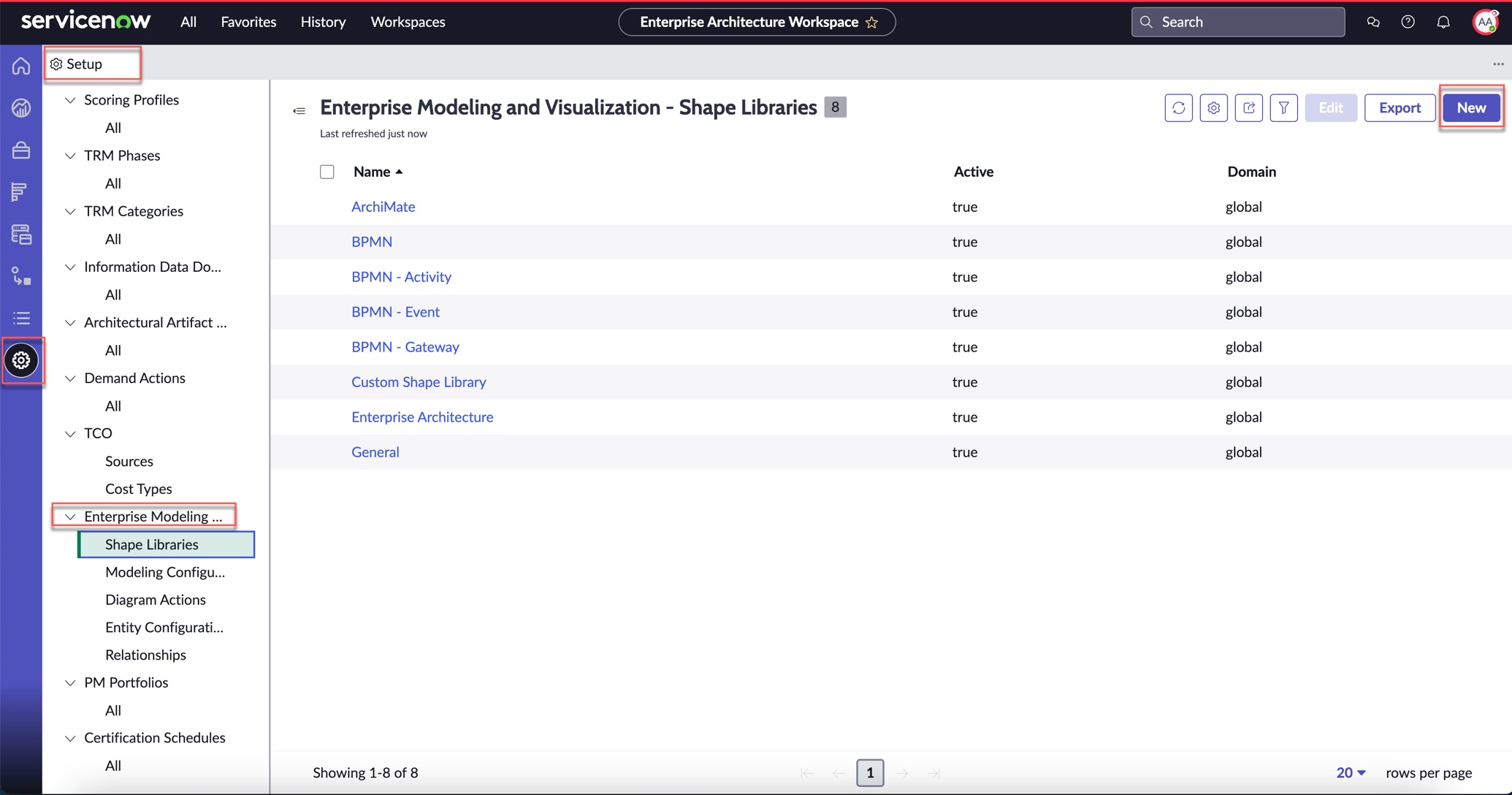

   1. Como um usuário administrador do APM, navegue até Configuração > Criação e visualização de modelo do Enterprise > Bibliotecas de formas.

   2. Selecione Novo.

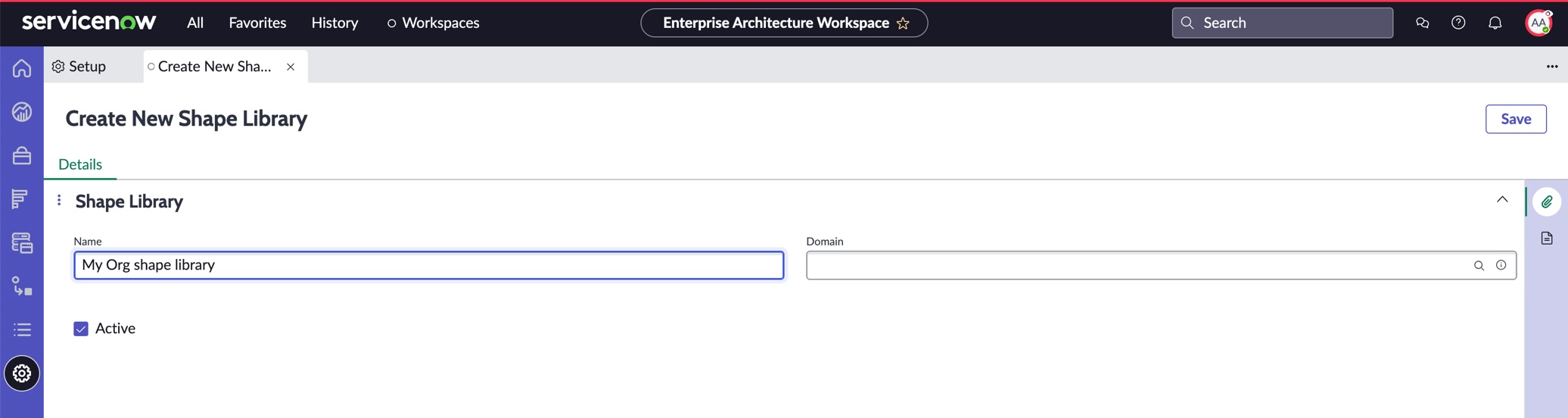

   3. Insira um nome para a biblioteca de formas e selecione Salvar .

6. Adicione um elemento da biblioteca de formas para associar a forma e sua ação de diagrama à biblioteca de formas.
   1. Como um usuário administrador do APM, abra a biblioteca de formas que você criou na etapa anterior.

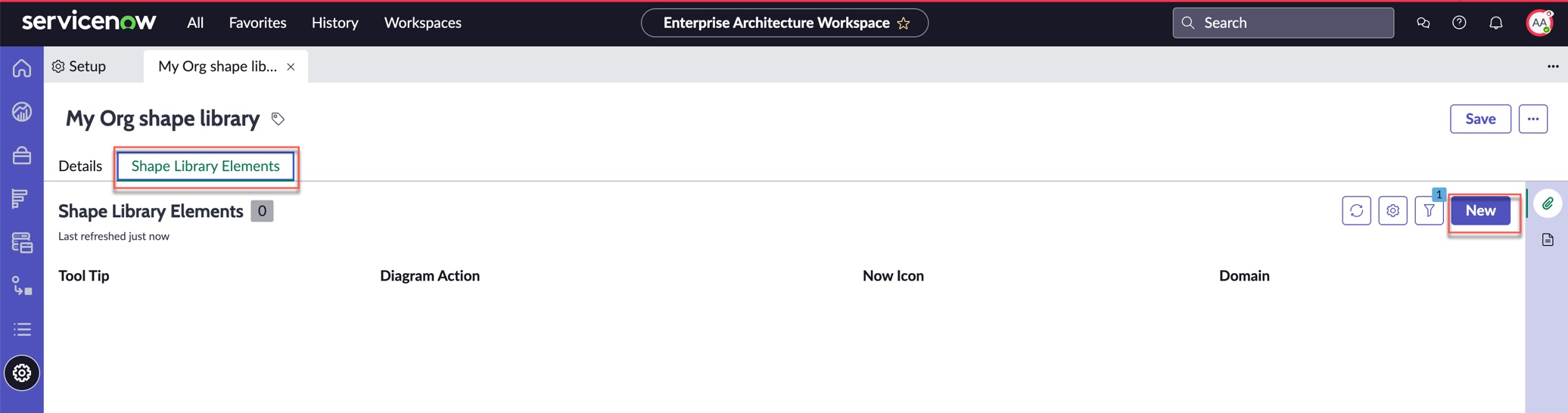

   2. Selecione Elementos da biblioteca de formas guia.
   3. Selecione Novo.

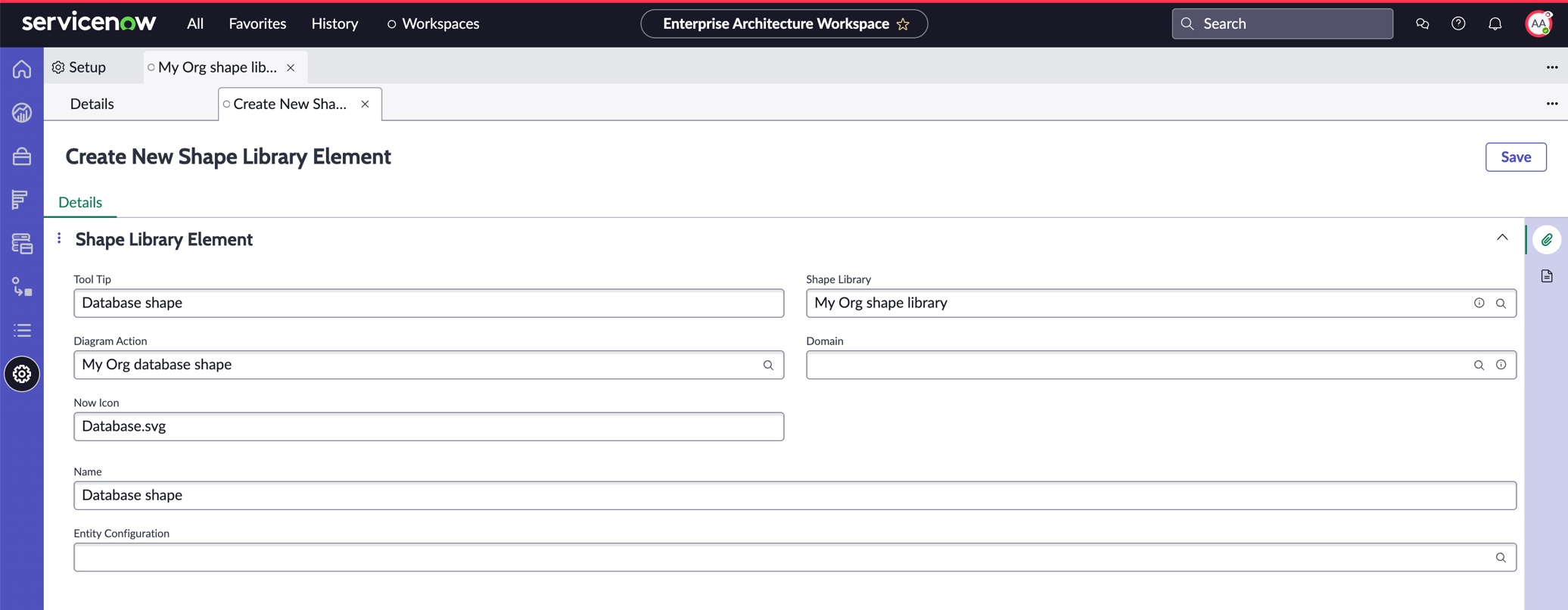

   4. No formulário Elemento da biblioteca de formas, insira os seguintes detalhes:
      • Dica da ferramenta- Insira o texto que você deseja ver ao passar o mouse na imagem.
      • Ação de diagrama- Selecione a ação de diagrama que você criou na etapa anterior.
      • Now icon- Insira o nome da forma ou imagem.
      • Nome- Insira um nome para a forma a ser exibida na aplicação Modelagem empresarial e visualização.
      • Biblioteca de formas- Este campo é selecionado automaticamente.
      • Campo opcional.
      • Configuração da entidade- Campo opcional.


   5. Selecione Save (Salvar).
7. Crie um diagrama usando a forma carregada.
   1. Navegue até Modelagem e visualização empresariais página.

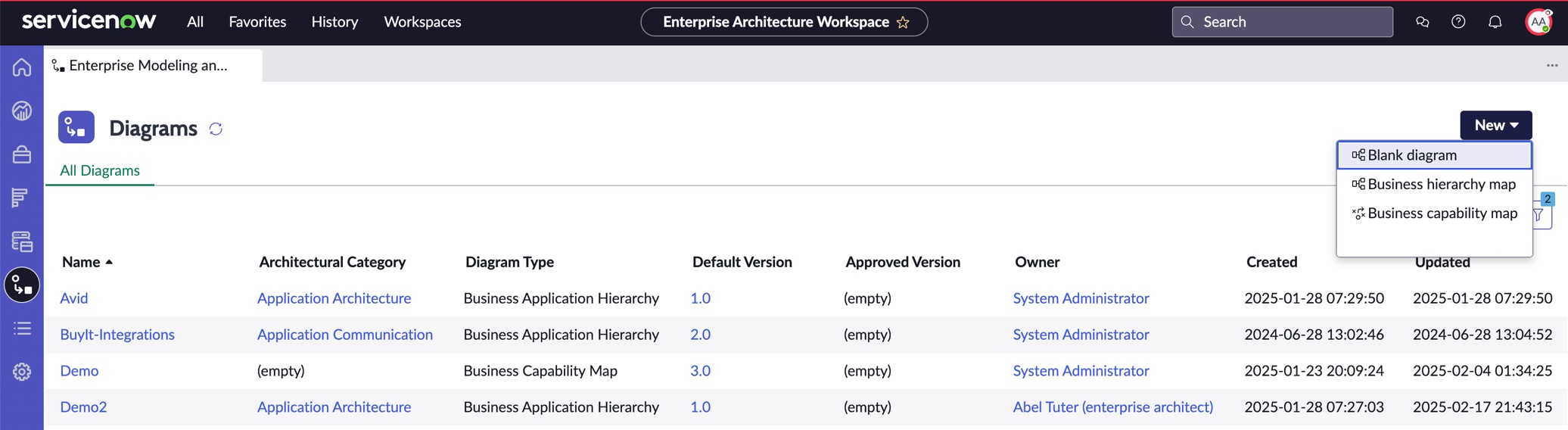

   2. Selecione > Novo(a) > Diagrama em branco

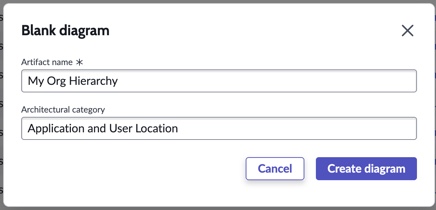

   3. Insira um nome para o diagrama e, opcionalmente, você pode inserir ou selecionar uma categoria de arquitetura existente para o diagrama.

      Observe que a biblioteca de formas que você criou aparece na paleta Formas. Ele contém a forma que você carregou.

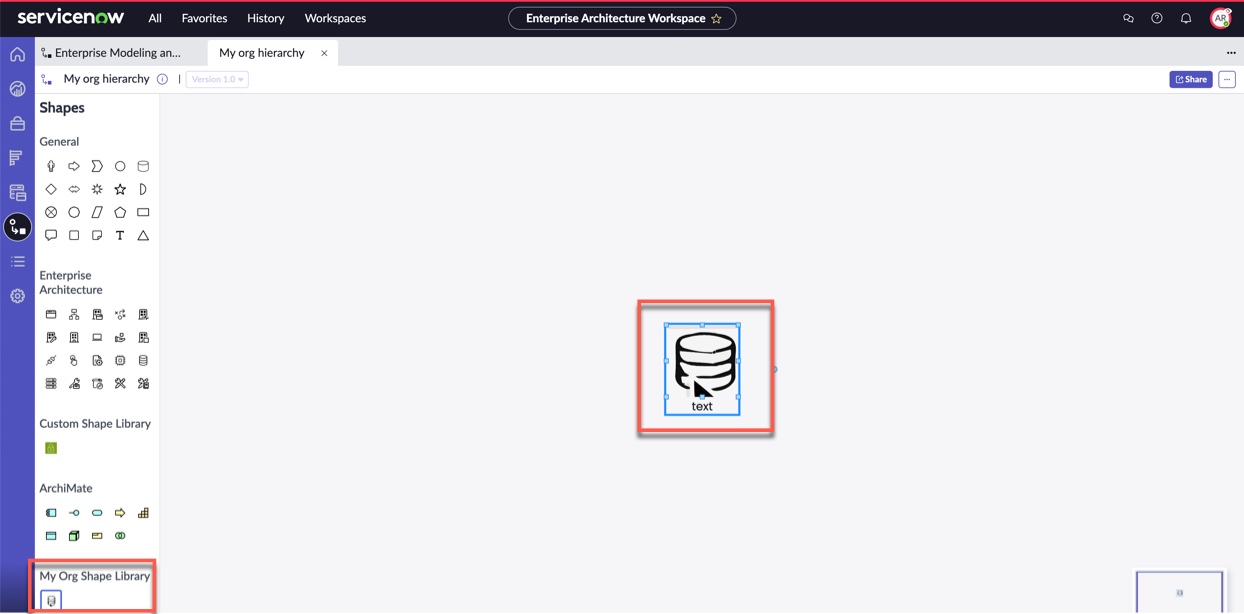

   4. Clique na forma para adicioná-la à tela.

      A forma selecionada é adicionada à tela.
