Détection de grappes de serveurs Windows

Détection Établit les relations entre une grappe de Windows serveurs et ses nœuds.

Lorsqu’un Windows serveur est trouvé et Détection détecte qu’il fait partie d’une grappe, le système lance la sonde Windows : grappe. Accédez à la Définition de Détection > Probes et ouvrez l’enregistrement correspondant à la sonde Windows : grappe pour afficher les données collectées par Discovery.

Remarque :

Détection collecte les ressources de grappe en fonction de la classe WMI MSCluster_ResourceType. Pour afficher la liste des ressources de grappe par défaut, consultez Types de ressources. Pour comprendre comment les ressources de grappe sont liées aux classifieurs de processus, consultez Associer le classifieur de processus aux ressources de grappe Windows.

Tables de données des grappes

Détection crée des CI pour les grappes de ces tables :

• Windows Grappe [cmdb_ci_win_cluster]
• Windows Ressource(s) de grappe [cmdb_ci_win_cluster_resource]
• Windows Nœud(s) de grappe [cmdb_ci_win_cluster_node]
• Ressource(s) de nœud(s) de grappe [cmdb_ci_cluster_node_resource]
• Adresse(s) IP virtuelle(s) de grappe(s) [cmdb_ci_cluster_vip]

Relations de grappe

Discovery crée un enregistrement Relation CI [cmdb_rel_ci] pour chaque nœud, en utilisant les relations suivantes :

• Cluster of::Cluster : relation entre les nœuds de grappe et la grappe. Service Mapping utilise cette relation pour mapper la grappe Windows et ses nœuds.
• Members::Member of : relation entre la grappe et le nœud de grappe.
• Hosted on::Hosts : relation entre les nœuds de grappe et le serveur Windows.
• Uses ::Used by : Cluster VirtualIP et Nœud de grappe Windows.
• Définit les ressources pour ::Obtient les ressources de : Windows Ressources de grappe et Windows grappe.
• Définit les ressources pour ::Obtient les ressources de : Windows Ressources de grappe et Windows Nœud de grappe.

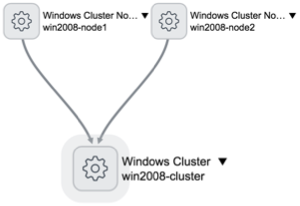

Figure 1. Windows Carte de grappe

Figure 2. Windows Relations des nœuds de grappe

Références de grappe

Discovery crée les références de grappe suivantes :

• Des Windows nœuds de grappe à la grappe associée Windows
• Des ressources de Windows grappe à la grappe associée Windows
• Des adresses IP virtuelles de grappe à la grappe associée Windows
• Des ressources de nœud de grappe au nœud de grappe associé Windows .
• Des adresses IP virtuelles de grappe au nœud de grappe associé Windows .

Remarque :

Les références sont conservées afin Détection d’assurer la rétrocompatibilité pour les systèmes qui les utilisent.
