モデル 5G ネットワーク機能

通信事業ネットワークインベントリアプリケーションを使用して、5G ネットワークをモデル化し、あらゆる種類のネットワーク機能を管理できます。モデルを使用すると、ネットワークを作成、レビュー、更新、および削除できます。

5Gネットワークモデル

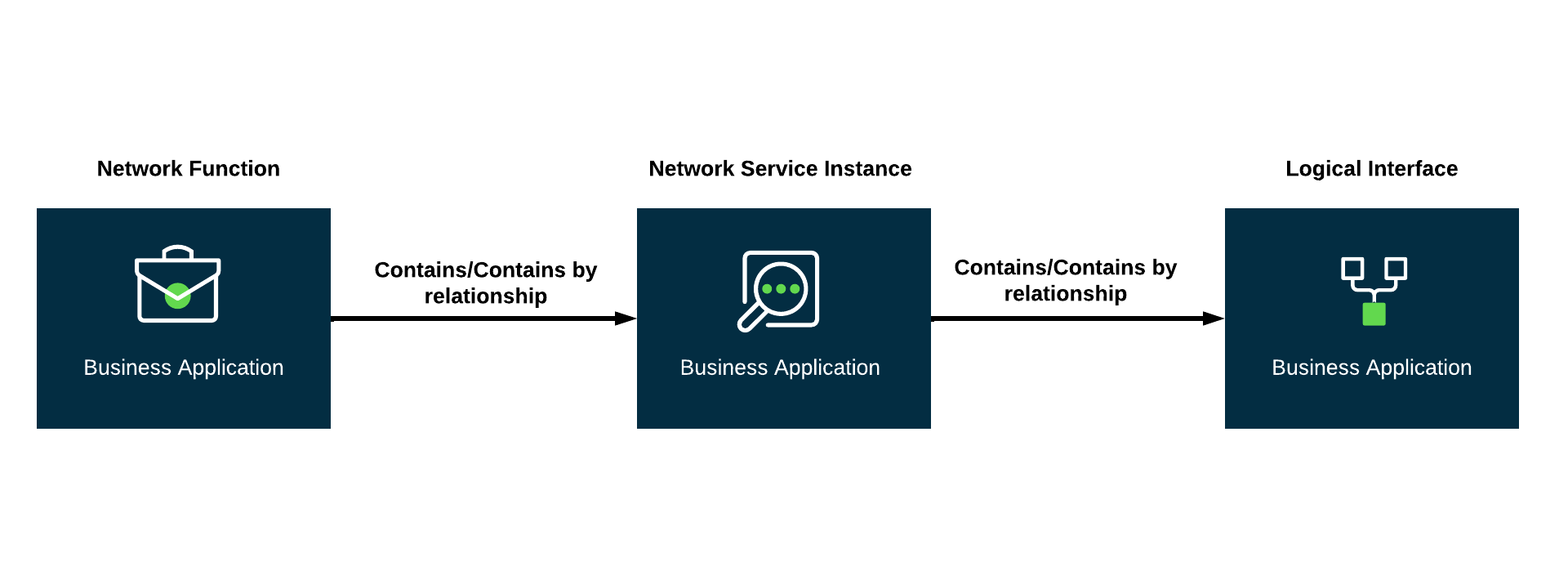

次の図に示すように、5G ネットワークをモデル化するには、ビジネスアプリケーション、アプリケーションサービス、およびネットワークインターフェイスを作成する必要があります。

• ビジネスアプリケーション:ビジネスアプリケーションテーブルには、すべての ネットワーク機能が格納されます。ビジネスアプリケーションは、3GPP^TM* によって提案されたすべてのクラスのラベルを、管理されたネットワーク機能の一種として記録します。詳細については、「ネットワーク機能の詳細の定義」を参照してください。
• アプリケーションサービス:アプリケーションサービスには、DU や CU-CP などのタイプを示すためにビジネスアプリケーションに関連付けられている、対応するネットワーク機能のインスタンスが格納されます。関数の各インスタンスには、アプリケーションサービスのレコードがあります。ビジネスアプリケーションおよびネットワークインターフェイスとの関係を作成できます。詳細については、「ネットワークサービスインスタンスの詳細 を定義します」を参照してください。
• ネットワークインターフェイス:ネットワークインターフェイスには、管理対象ネットワークに割り当てられているすべての論理 IP インターフェイスが格納されます。論理インターフェイスは、ピアツーピアの関係を表します。分散ユニット (DU) と集中型ユニット (CU) コントロール プレーンまたはユーザー プレーン (UP) 機能間に接続がある場合、論理インターフェイス間に論理接続が作成されます。関係エディターを使用すると、アプリケーションサービスとの関係を作成できます。詳細については、「 ネットワークインターフェイスの詳細を定義します および CI 関係エディター 」を参照して関係を作成または編集してください。

*3GPP^TM TS28.541 V18.2.2にインスパイアされた属性は、パックテーブルとして提供されています。詳細については、「パックテーブル」を参照してください。属性パックの詳細については、「 属性パック」を参照してください。

※3GPPはETSIの商標です。
