データモデル
通信事業ネットワークインベントリ のデータモデルには、ネットワーク資産、インフラストラクチャ、およびサービス間の関係が表示されます。この情報を使用して、新しいサービスのプロビジョニング、既存のサービスの変更、ネットワークの保守、および組織内のネットワーク拡張の予測の計画を行うことができます。
データモデルには、電気通信機器の構成データ、フレームワークのポートの可用性、サイトとサービス間の帯域幅割り当てなど、ネットワーク資産に関する詳細が含まれています。このデータモデルを使用すると、ネットワークインフラストラクチャとサービスをビルド、管理、保守、および割り当てることができます。さらに、このデータモデルは、カスタマーサービス注文と内部ネットワーク注文をサポートするネットワーク機器と接続の設計と作成の自動化を実現します。
ネットワークインベントリの資産、サービス、および関係によって、通信ネットワークのインフラストラクチャが定義されます。この情報を使用して、ネットワークを計画および予測できます。資産のデータをネットワークインベントリレコードに保存できます。
通信事業ネットワークインベントリ アプリケーションは、構成管理データベース (CMDB) 構成アイテム (CI) クラス階層を拡張するネットワークインベントリ拡張クラスを使用します。これらの拡張により、 CMDB はネットワークインベントリ情報を保存できます。また、これらの拡張クラスは、TeleManagement (TM) Forum や Metro Ethernet Forum (MEF) などの電気通信業界標準団体に沿った標準化と一貫性を提供します。ネットワークインベントリ (NI) 拡張クラスの詳細については、「 通信事業ネットワークインベントリ 拡張クラス」を参照してください。

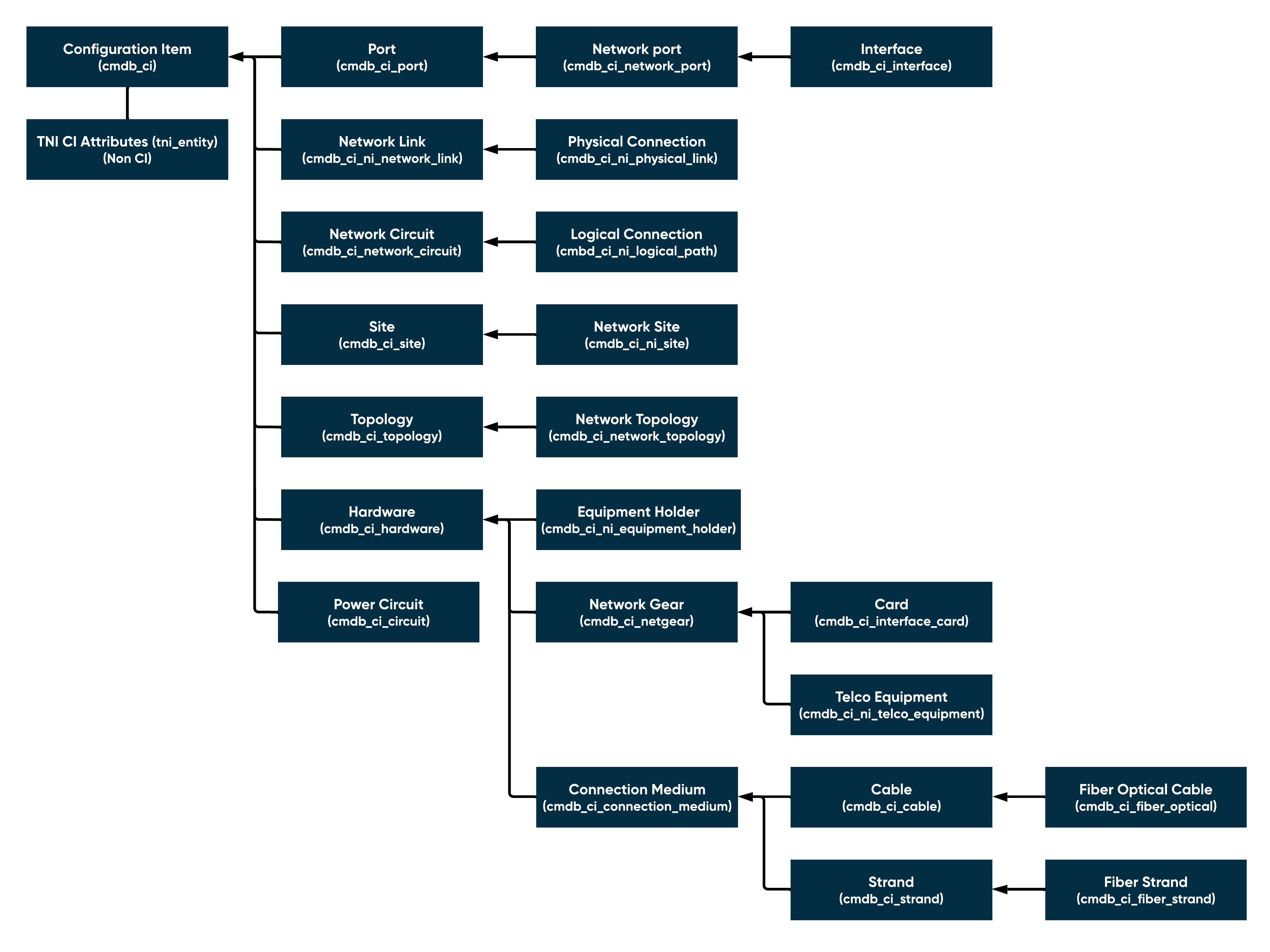

次の図は、ネットワークインベントリのデータモデルの拡張クラスを示しています。
ネットワークサイトとネットワークの場所
- ネットワーク接続の発信元および終了場所を監視する
- ネットワーク資産が配置されているネットワークセンター、建物、フロア、および部屋を監視します
- ネットワークサイトの運用ステータスの追跡
- サービストポロジでのネットワークサイトのマッピング
- より適切に可視化するために、物理的な場所をネットワークサイトにリンクします
- ネットワーク障害と機能停止を特定する
通信事業ネットワークインベントリ 拡張クラス
通信事業ネットワークインベントリ アプリケーションは、次の表に示すように、CMDB クラス階層を拡張する汎用構成アイテム (CI) クラスを使用します。次の表で、アプリケーション内で使用されるクラスについて説明します。
| 通信事業ネットワークインベントリ クラス | 汎用 CI クラスを拡張します | 説明 |
|---|---|---|
| TNI CI 属性 [tni_entity] | 非 CI クラス |
共通 通信事業ネットワークインベントリ 属性のコレクションを表します。TNI CI 属性レコードを使用して、 通信事業ネットワークインベントリ に関連する共通属性を作成し、CI レコードとの関係を作成します。詳細については、「TNI CI 属性フォーム」を参照してください。 |
| ネットワークサイト [cmdb_ci_ni_site] | サイト [cmdb_ci_site] |
機器が配置されているネットワークセンター、建物、フロア、部屋など、各ネットワークサイトの場所固有の属性をキャプチャして管理します。 ネットワークサイトレコードを使用すると、ある場所にあるすべての機器を表示できます。割り当てられたタイプ、ロール、または機能カテゴリで場所をフィルタリングできます。詳細については、「740b52df89fae046d62524302e4c21662b8dc071.dita」を参照してください。 |
| 機器ホルダー [cmdb_ci_equipment_holder] | ハードウェア [cmdb_ci_hardware] |
通信機器を収容する物理ユニット (ケージ、ベイ、キャビネット、スロット、リレーラックなど) を表します。機器ホルダーには、他の機器ホルダーを含めることができます。たとえば、ラインアップには個々のリレーラックが含まれ、各リレーラックには機器シェルフが含まれます。 機器ホルダーレコードを使用して、ネットワーク資産を追跡および管理します。詳細については、「606b187d5ccbfffba2df3a9703979161941da4c6.dita」を参照してください。 機器ホルダーの拡張クラスの詳細については、「 機器所有者拡張クラス」を参照してください。 |
| 電気通信機器 [cmdb_ci_ni_telco_equipment] | ネットワーク機器 [cmdb_ci_netgear] |
ネットワークで技術的な機能を提供するデバイスを表します。例としては、ルーター、モデム、モバイルデバイス、光ケーブル、リレー、スイッチなどがあります。機器にはスロット、カード、またはポートを含めることができます。すべての機器がラックにマウントされているわけではないため、機器は機器ホルダー内に存在することも、単独で存在することもあります。 機器レコードを使用して、電気通信機器の詳細を追跡および管理します。詳細については、以下を参照してください。 通信機器インスタンスの作成に展開したカスタムモバイルアプリケーションを使用して管理しました。機器拡張クラスの詳細については、「 機器拡張クラス」を参照してください。 |
| ネットワークインターフェイス [cmdb_ci_ni_interface] | ネットワークポート [cmdb_ci_ni_network_port] |
ネットワークインターフェイスの機器固有の属性をキャプチャして維持します。詳細については、「ネットワークインターフェイスの詳細を定義します」を参照してください。 |
| インターフェイスカード [cmdb_ci_interface_card] | ネットワーク機器 [cmdb_ci_netgear] |
ネットワークに保存されているインターフェイスカードを表します。カードは複数のスロットを占有することができます。またカードには、他のカードを含めることができます。機器の物理ポートまたは論理 (仮想) ポートにすることができます。各ポートには帯域幅の値がアサインされます。帯域幅は、ネットワーク設計でポートを使用すると消費されます。 詳細については、「カードの詳細を定義」を参照してください。 |
| 物理接続 [cmdb_ci_ni_physical_link] | ネットワークリンク [cmdb_ci_network_link] |
ネットワーク内のインターフェイスカードの物理ポート接続を表します。詳細については、「物理接続の詳細を定義します」を参照してください。 |
| 論理接続 [cmdb_ci_ni_logical_path] | ネットワーク回路 [cmdb_ci_network_circuit] |
ネットワークインターフェイスカードの論理ポートまたは仮想ポートの接続を表します。論理接続は通常、インターフェイスカード上の複数の物理接続を表します。 詳細については、「論理接続の詳細を定義します」を参照してください。 |
| 電源回路 (cmdb_ci_circuit) | 構成アイテム (CI) [cmdb_ci] | データセンターに電力を供給する電気経路を表します。詳細については、「電源回路の詳細を定義する」を参照してください。 |
| トポロジ [cmdb_ci_topology] | ネットワークトポロジ [cmdb_ci_network_topology] |
ノード (機器)、エッジ (接続)、終端ポイント (インターフェイス) などのネットワーク要素のグループ化と、それらがどのように編成され、相互に接続されるかを表します。 詳細については、「ネットワークトポロジ」を参照してください。 |
| 施設ハードウェア | データセンター内の電力、HVAC、ネットワーク、およびそれらの接続性を表します。 詳細については、「ネットワークインベントリ機能クラス」を参照してください。 |
