画層内のジオメトリまたはポリラインを閉じる

CAD エディターでレイヤー内の閉じていない線を閉じます。

始める前に

すべてのノードが線で接続されると、図形は閉じます。線がない場合、または頂点が正しく結合されていない場合、選択したジオメトリのプロパティには、閉じた形状が表示されます。

必要なロール：admin

手順

1. [ CAD エディター ] タブを選択します。
2. CAD ファイル内のポリライン、形状、または閉じていない線分または頂点を持つジオメトリを選択します。
3. 選択して編集パネルを開きます。

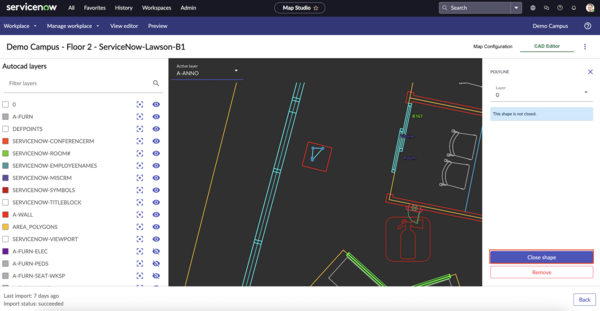

   編集パネルに "図形が閉じていません" という検証メッセージが表示されます。



4. [ 形状を閉じる ]を選択して、ポリラインを自動的に閉じます。

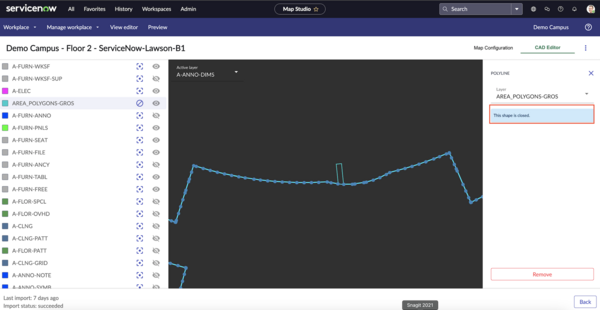

   図形が閉じています。



5. CAD ドローイングから要素を削除するには、[ 削除] を選択します。
