제품 카탈로그 계층 구조 시각화
제품 카탈로그 관리자 또는 매니저는 제품 오퍼링의 전체 계층 구조 및 관련 사양(제품, 서비스 및 자원)을 볼 수 있습니다. 이러한 뷰를 사용하여 모든 엔터티가 올바르게 정의되고 연결되었는지 확인합니다.

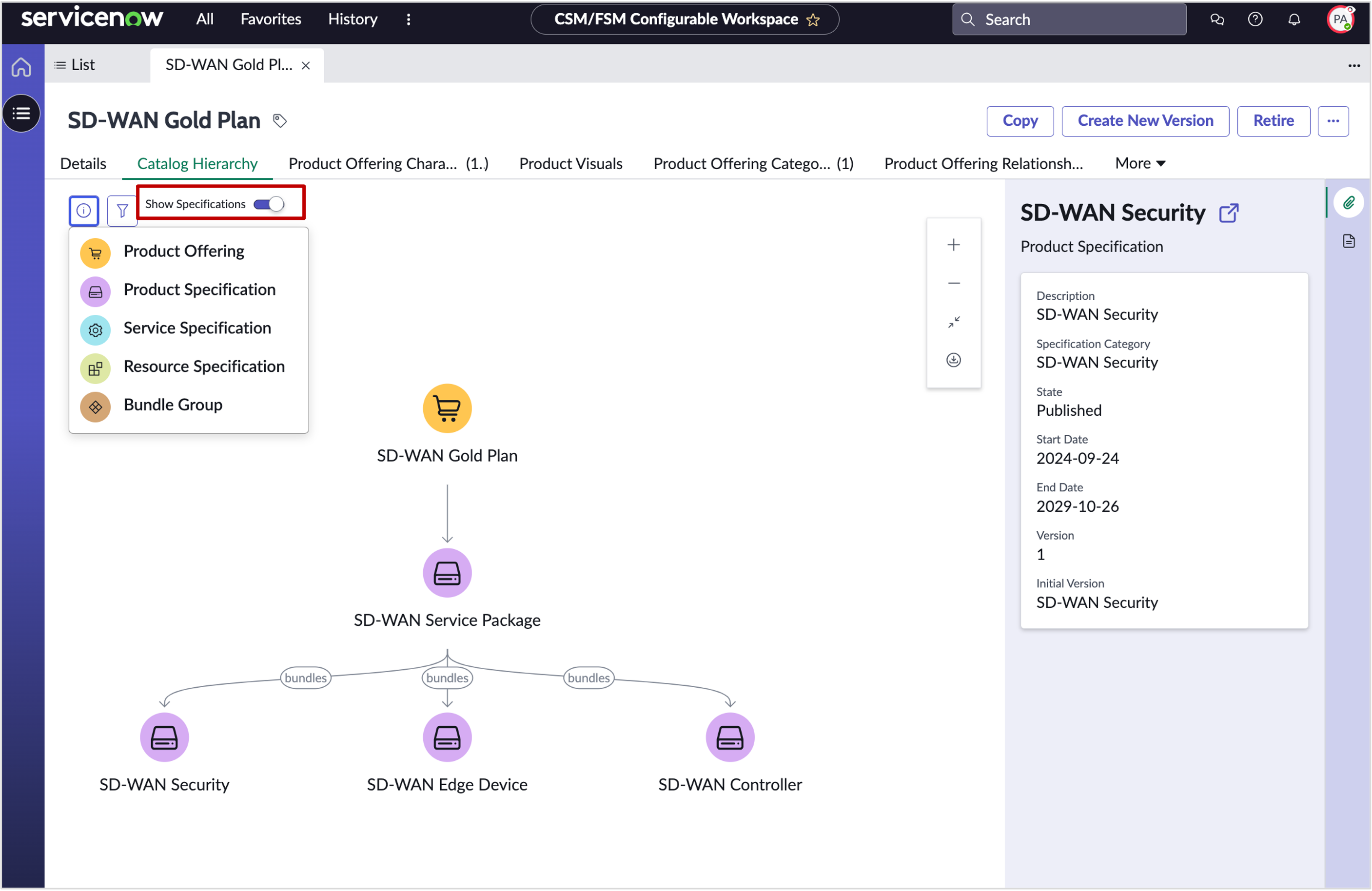

관련 사양이 있는 제품 오퍼링의 경우, 제품 오퍼링의 계층 구조 뷰를 전환하여 사양 계층 구조를 표시할 수 있습니다. 계층 구조 사양 뷰에는 제품을 실현할 수 있게 하는 서비스와 해당 서비스를 제공하는 데 필요한 자원이 표시됩니다. 이 뷰를 사용하면 제품 오퍼링의 다양한 측면을 시각화하여 제품을 확인하고 지원 서비스 및 자원이 필요에 따라 설계되었는지 확인할 수 있습니다. 계층 구조는 사양 간의 관계도 강조 표시합니다.
에서 CSM 구성 가능 작업 공간제품 카탈로그 계층 구조를 보려면 목록 뷰에서 . 제품 오퍼링을 선택한 다음 카탈로그 계층 구조 탭을 선택합니다. 사양 표시 토글을 사용하여 제품 오퍼링과 사양 계층 구조 뷰 사이를 전환합니다.
토글 범례는 시각화에 표시되는 제품 오퍼링 및 사양 아이콘을 식별합니다. 사양 노드 선택과 마찬가지로, 제품 오퍼 노드를 선택하면 측면 패널에 제품 오퍼링의 상위 수준 상세 정보가 표시됩니다. 필터를 사용하여 노드를 선택하고 전체 트리가 아닌 노드 아래에 계층 구조를 표시할 수 있습니다.
